Робоче обладнання екскаватора

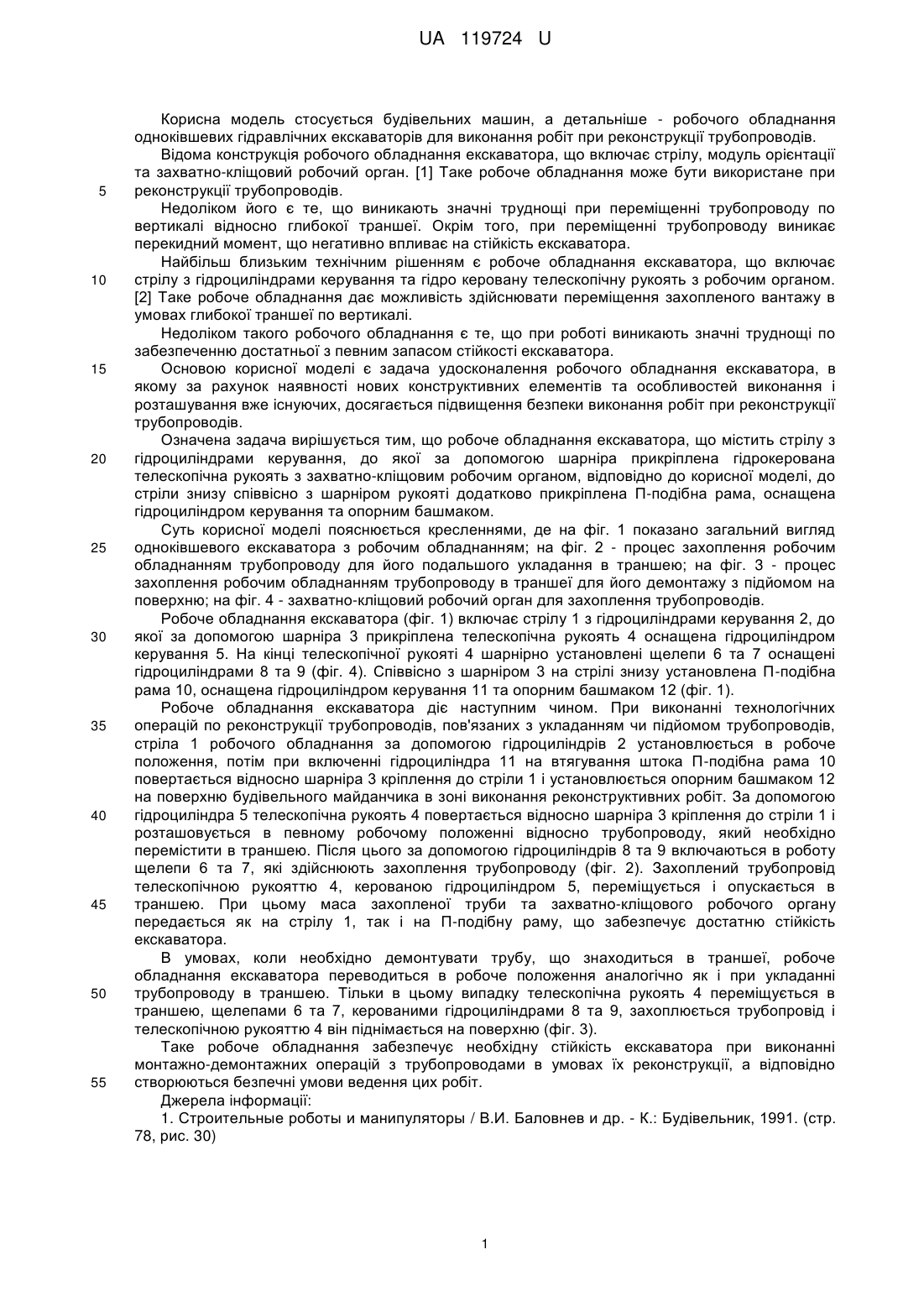

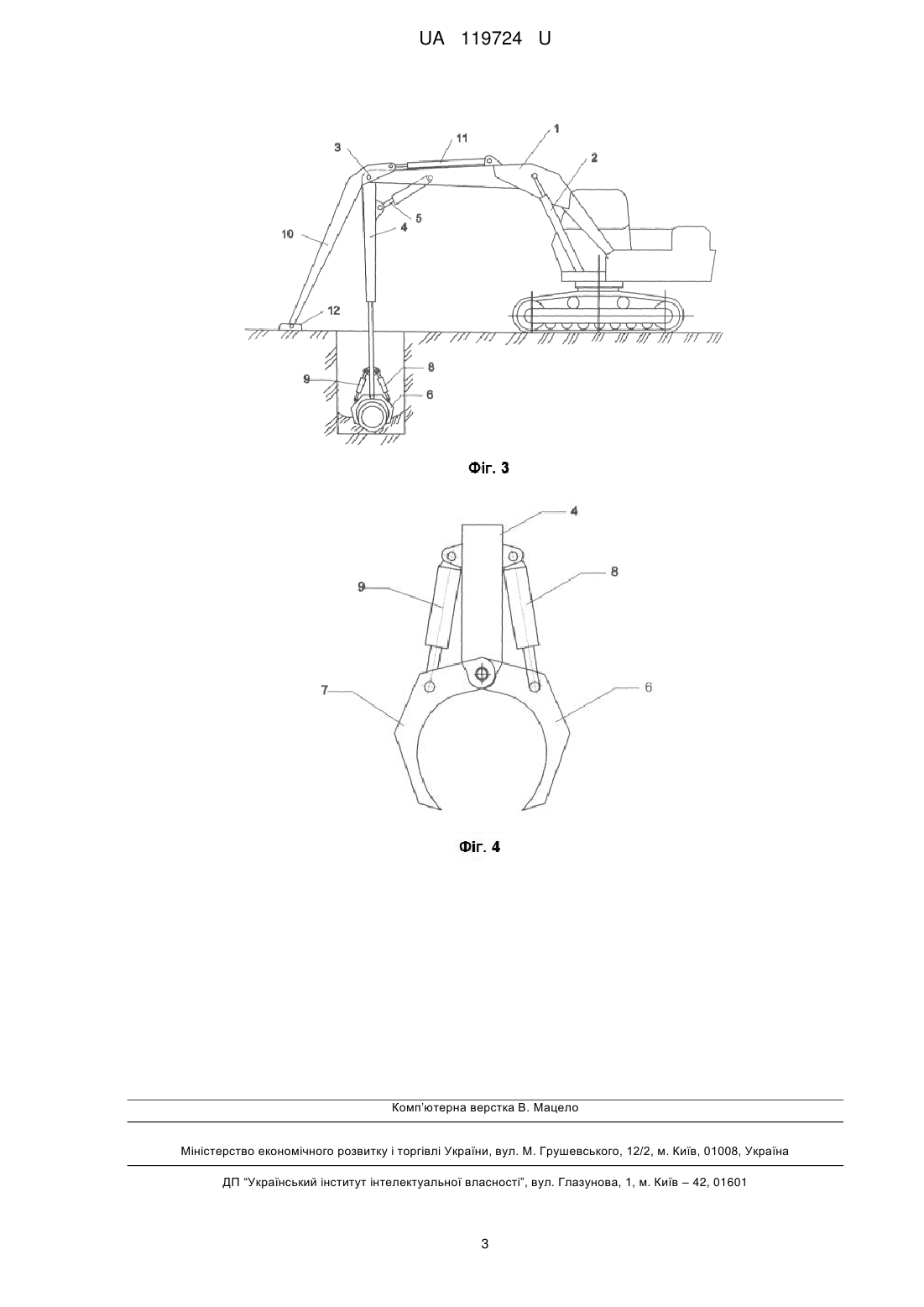

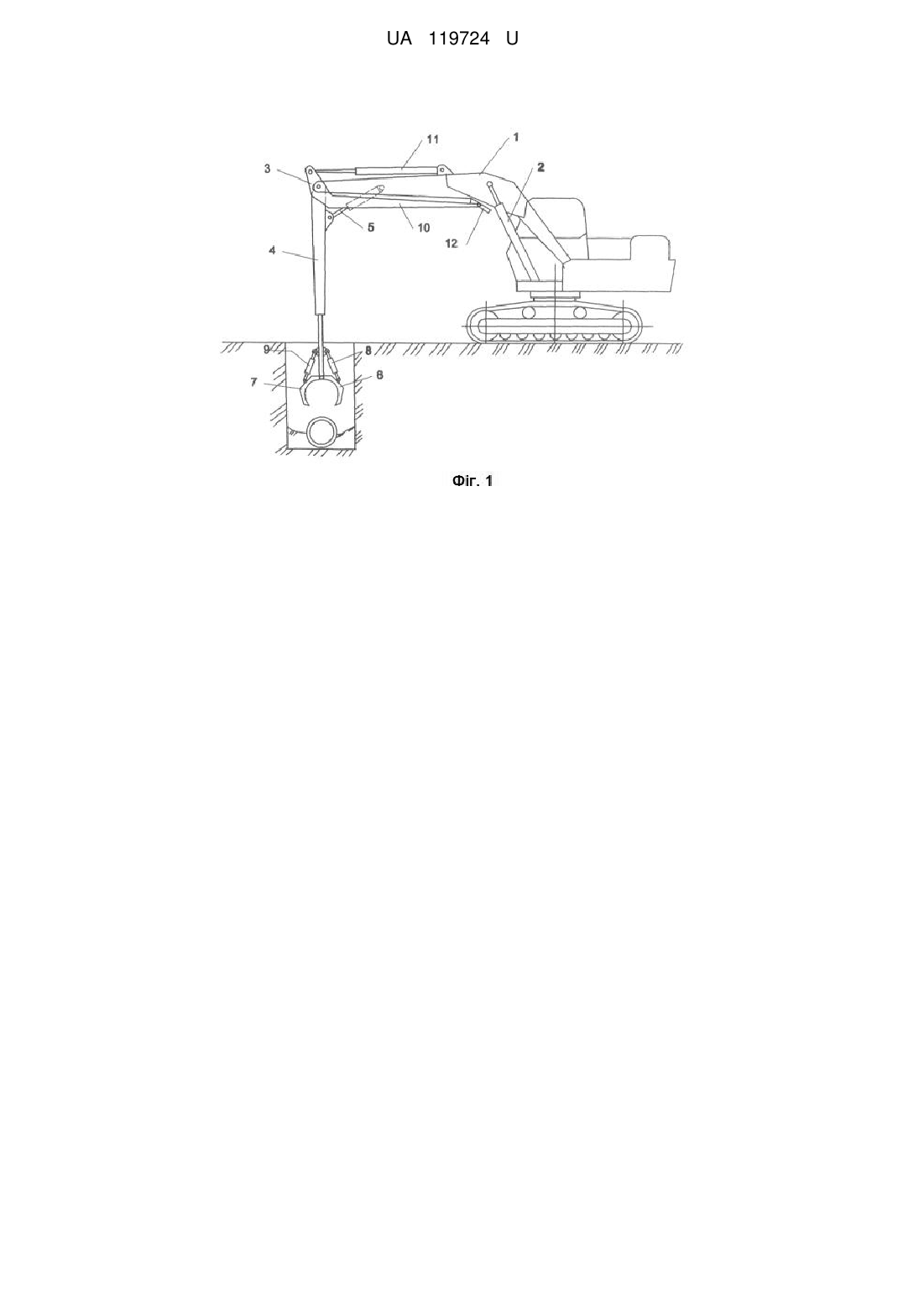

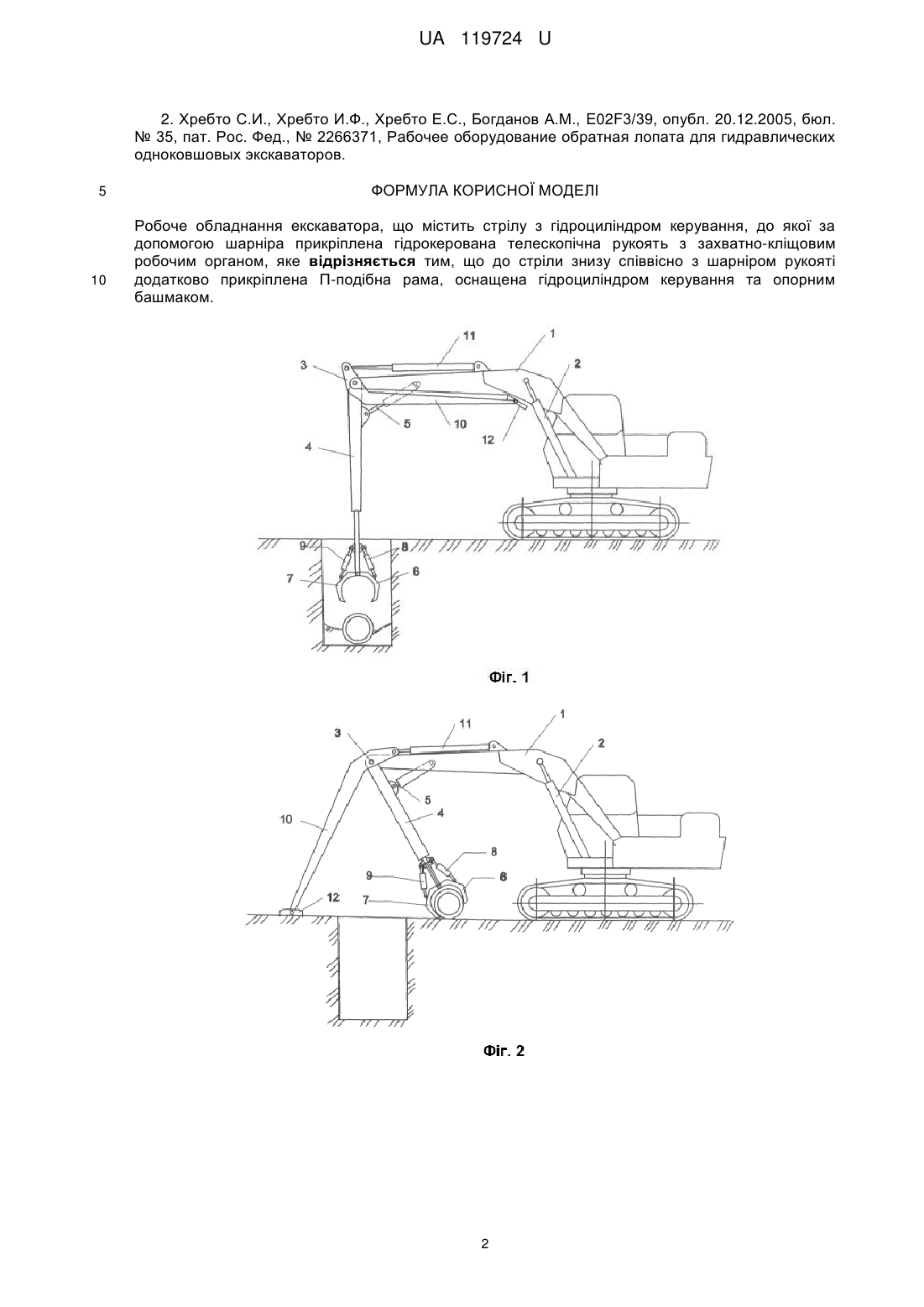

Реферат: Робоче обладнання екскаватора містить стрілу з гідроциліндром керування, до якої за допомогою шарніра прикріплена гідрокерована телескопічна рукоять з захватно-кліщовим робочим органом. До стріли знизу співвісно з шарніром рукояті додатково прикріплена Пподібна рама, оснащена гідроциліндром керування та опорним башмаком. UA 119724 U (54) РОБОЧЕ ОБЛАДНАННЯ ЕКСКАВАТОРА UA 119724 U UA 119724 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання робіт при реконструкції трубопроводів. Відома конструкція робочого обладнання екскаватора, що включає стрілу, модуль орієнтації та захватно-кліщовий робочий орган. [1] Таке робоче обладнання може бути використане при реконструкції трубопроводів. Недоліком його є те, що виникають значні труднощі при переміщенні трубопроводу по вертикалі відносно глибокої траншеї. Окрім того, при переміщенні трубопроводу виникає перекидний момент, що негативно впливає на стійкість екскаватора. Найбільш близьким технічним рішенням є робоче обладнання екскаватора, що включає стрілу з гідроциліндрами керування та гідро керовану телескопічну рукоять з робочим органом. [2] Таке робоче обладнання дає можливість здійснювати переміщення захопленого вантажу в умовах глибокої траншеї по вертикалі. Недоліком такого робочого обладнання є те, що при роботі виникають значні труднощі по забезпеченню достатньої з певним запасом стійкості екскаватора. Основою корисної моделі є задача удосконалення робочого обладнання екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається підвищення безпеки виконання робіт при реконструкції трубопроводів. Означена задача вирішується тим, що робоче обладнання екскаватора, що містить стрілу з гідроциліндрами керування, до якої за допомогою шарніра прикріплена гідрокерована телескопічна рукоять з захватно-кліщовим робочим органом, відповідно до корисної моделі, до стріли знизу співвісно з шарніром рукояті додатково прикріплена П-подібна рама, оснащена гідроциліндром керування та опорним башмаком. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд одноківшевого екскаватора з робочим обладнанням; на фіг. 2 - процес захоплення робочим обладнанням трубопроводу для його подальшого укладання в траншею; на фіг. 3 - процес захоплення робочим обладнанням трубопроводу в траншеї для його демонтажу з підйомом на поверхню; на фіг. 4 - захватно-кліщовий робочий орган для захоплення трубопроводів. Робоче обладнання екскаватора (фіг. 1) включає стрілу 1 з гідроциліндрами керування 2, до якої за допомогою шарніра 3 прикріплена телескопічна рукоять 4 оснащена гідроциліндром керування 5. На кінці телескопічної рукояті 4 шарнірно установлені щелепи 6 та 7 оснащені гідроциліндрами 8 та 9 (фіг. 4). Співвісно з шарніром 3 на стрілі знизу установлена П-подібна рама 10, оснащена гідроциліндром керування 11 та опорним башмаком 12 (фіг. 1). Робоче обладнання екскаватора діє наступним чином. При виконанні технологічних операцій по реконструкції трубопроводів, пов'язаних з укладанням чи підйомом трубопроводів, стріла 1 робочого обладнання за допомогою гідроциліндрів 2 установлюється в робоче положення, потім при включенні гідроциліндра 11 на втягування штока П-подібна рама 10 повертається відносно шарніра 3 кріплення до стріли 1 і установлюється опорним башмаком 12 на поверхню будівельного майданчика в зоні виконання реконструктивних робіт. За допомогою гідроциліндра 5 телескопічна рукоять 4 повертається відносно шарніра 3 кріплення до стріли 1 і розташовується в певному робочому положенні відносно трубопроводу, який необхідно перемістити в траншею. Після цього за допомогою гідроциліндрів 8 та 9 включаються в роботу щелепи 6 та 7, які здійснюють захоплення трубопроводу (фіг. 2). Захоплений трубопровід телескопічною рукояттю 4, керованою гідроциліндром 5, переміщується і опускається в траншею. При цьому маса захопленої труби та захватно-кліщового робочого органу передається як на стрілу 1, так і на П-подібну раму, що забезпечує достатню стійкість екскаватора. В умовах, коли необхідно демонтувати трубу, що знаходиться в траншеї, робоче обладнання екскаватора переводиться в робоче положення аналогічно як і при укладанні трубопроводу в траншею. Тільки в цьому випадку телескопічна рукоять 4 переміщується в траншею, щелепами 6 та 7, керованими гідроциліндрами 8 та 9, захоплюється трубопровід і телескопічною рукояттю 4 він піднімається на поверхню (фіг. 3). Таке робоче обладнання забезпечує необхідну стійкість екскаватора при виконанні монтажно-демонтажних операцій з трубопроводами в умовах їх реконструкції, а відповідно створюються безпечні умови ведення цих робіт. Джерела інформації: 1. Строительные роботы и манипуляторы / В.И. Баловнев и др. - К.: Будівельник, 1991. (стр. 78, рис. 30) 1 UA 119724 U 2. Хребто С.И., Хребто И.Ф., Хребто Е.С., Богданов А.М., E02F3/39, опубл. 20.12.2005, бюл. № 35, пат. Рос. Фед., № 2266371, Рабочее оборудование обратная лопата для гидравлических одноковшовых экскаваторов. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робоче обладнання екскаватора, що містить стрілу з гідроциліндром керування, до якої за допомогою шарніра прикріплена гідрокерована телескопічна рукоять з захватно-кліщовим робочим органом, яке відрізняється тим, що до стріли знизу співвісно з шарніром рукояті додатково прикріплена П-подібна рама, оснащена гідроциліндром керування та опорним башмаком. 2 UA 119724 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
