Обладнання для реконструкції

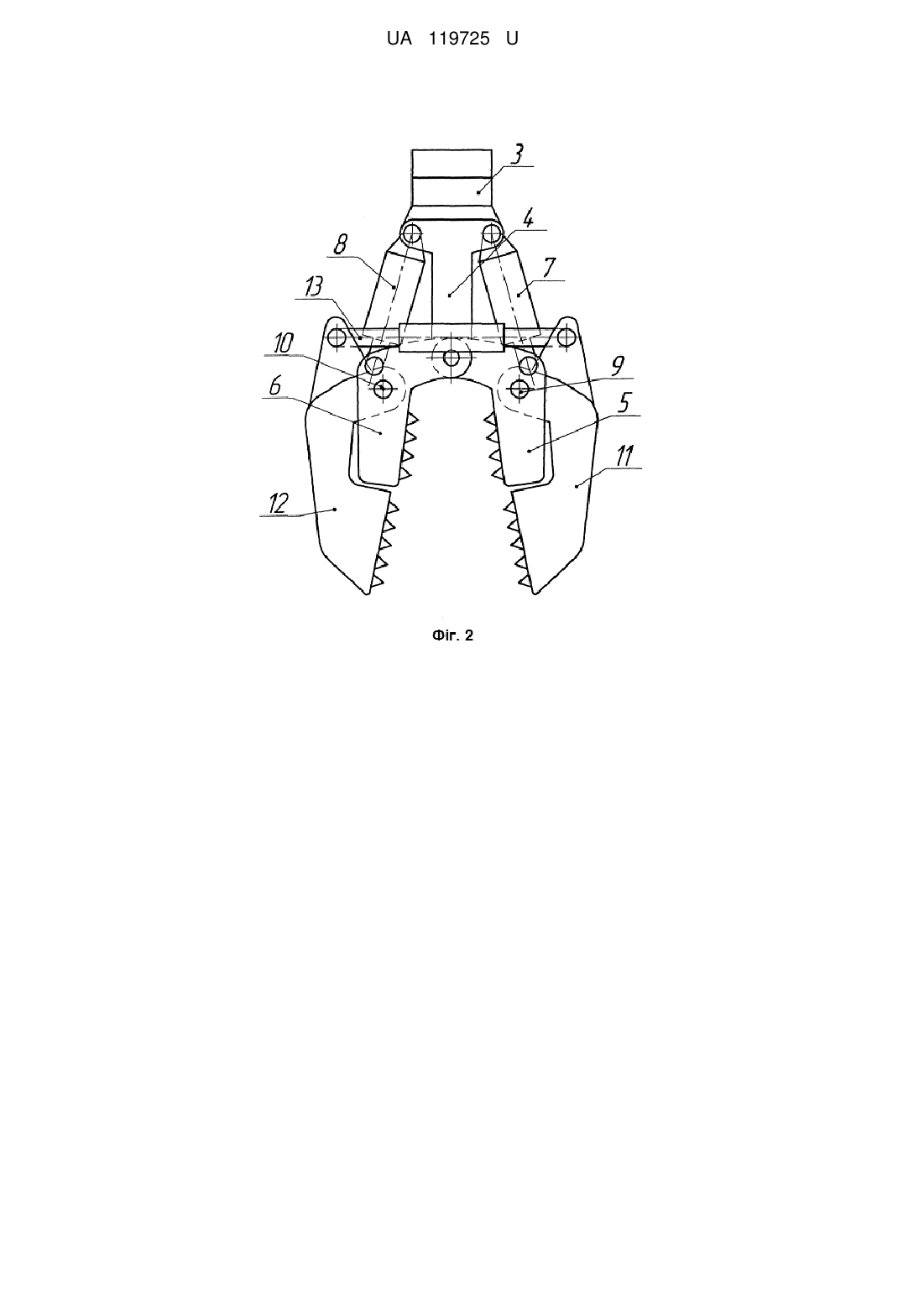

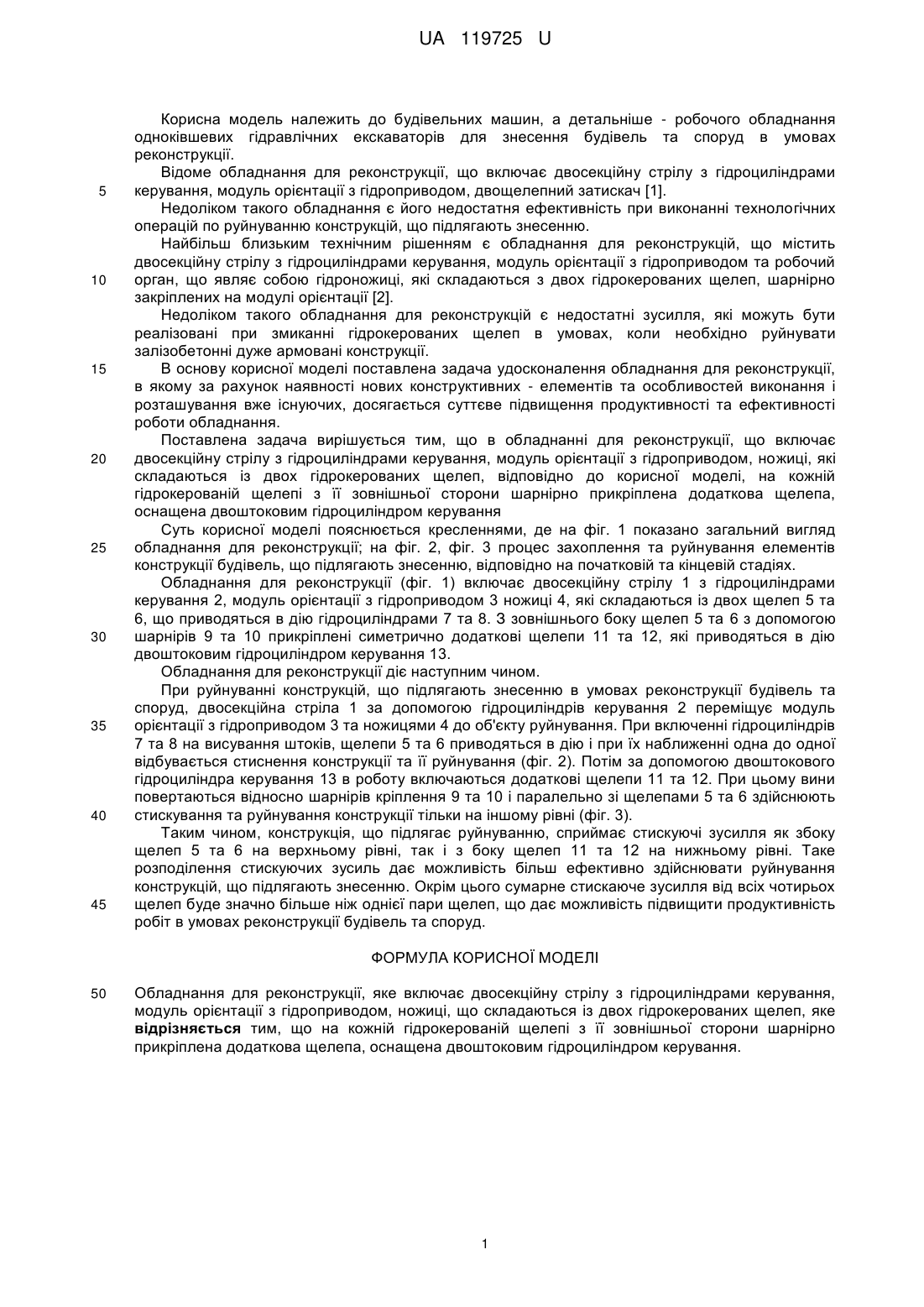

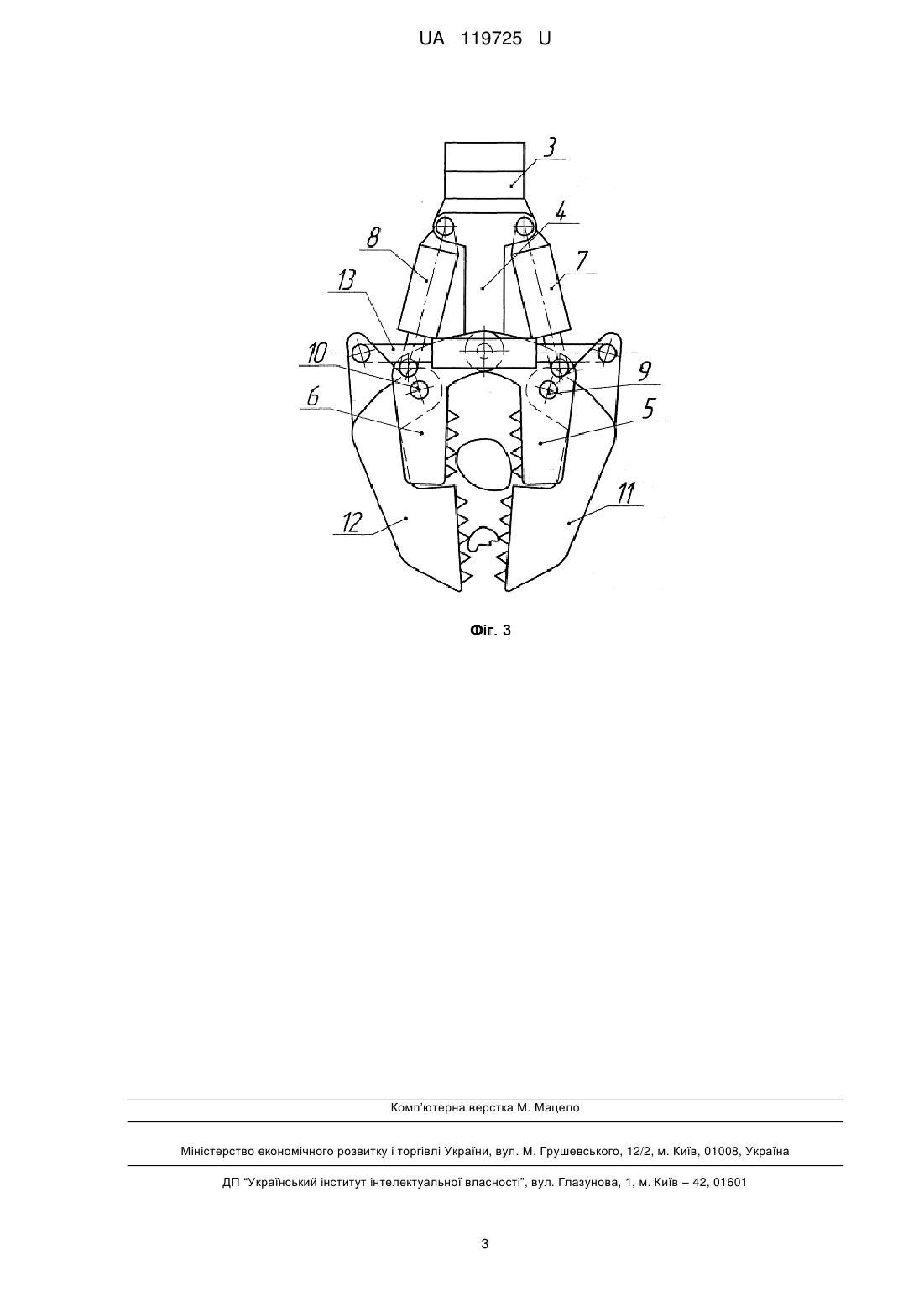

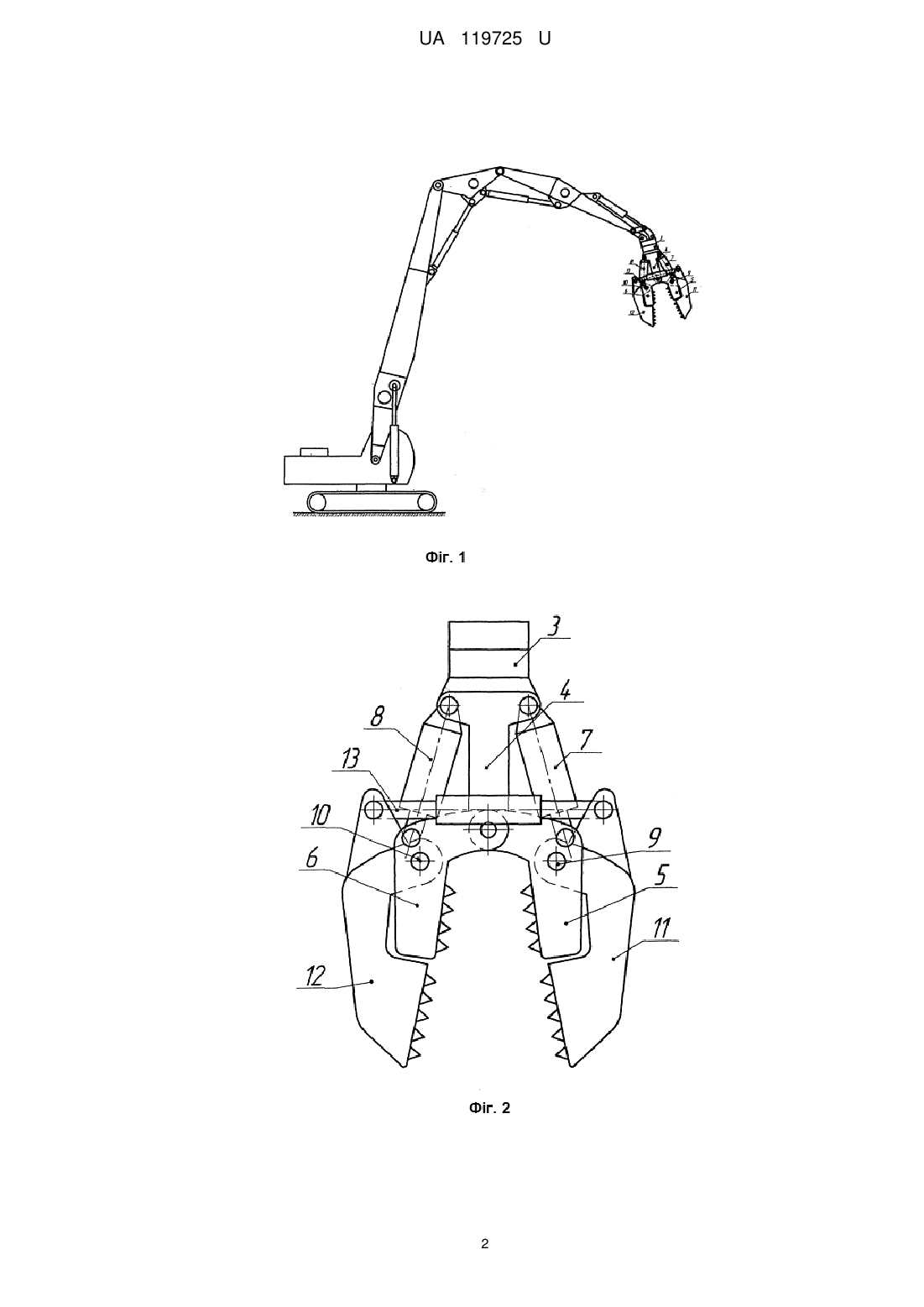

Реферат: Обладнання для реконструкції включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, ножиці, що складаються із двох гідрокерованих щелеп. На кожній гідрокерованій щелепі з її зовнішньої сторони шарнірно прикріплена додаткова щелепа, оснащена двоштоковим гідроциліндром керування. UA 119725 U (54) ОБЛАДНАННЯ ДЛЯ РЕКОНСТРУКЦІЇ UA 119725 U UA 119725 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний затискач [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є обладнання для реконструкцій, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом та робочий орган, що являє собою гідроножиці, які складаються з двох гідрокерованих щелеп, шарнірно закріплених на модулі орієнтації [2]. Недоліком такого обладнання для реконструкцій є недостатні зусилля, які можуть бути реалізовані при змиканні гідрокерованих щелеп в умовах, коли необхідно руйнувати залізобетонні дуже армовані конструкції. В основу корисної моделі поставлена задача удосконалення обладнання для реконструкції, в якому за рахунок наявності нових конструктивних - елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи обладнання. Поставлена задача вирішується тим, що в обладнанні для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, ножиці, які складаються із двох гідрокерованих щелеп, відповідно до корисної моделі, на кожній гідрокерованій щелепі з її зовнішньої сторони шарнірно прикріплена додаткова щелепа, оснащена двоштоковим гідроциліндром керування Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд обладнання для реконструкції; на фіг. 2, фіг. 3 процес захоплення та руйнування елементів конструкції будівель, що підлягають знесенню, відповідно на початковій та кінцевій стадіях. Обладнання для реконструкції (фіг. 1) включає двосекційну стрілу 1 з гідроциліндрами керування 2, модуль орієнтації з гідроприводом 3 ножиці 4, які складаються із двох щелеп 5 та 6, що приводяться в дію гідроциліндрами 7 та 8. З зовнішнього боку щелеп 5 та 6 з допомогою шарнірів 9 та 10 прикріплені симетрично додаткові щелепи 11 та 12, які приводяться в дію двоштоковим гідроциліндром керування 13. Обладнання для реконструкції діє наступним чином. При руйнуванні конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд, двосекційна стріла 1 за допомогою гідроциліндрів керування 2 переміщує модуль орієнтації з гідроприводом 3 та ножицями 4 до об'єкту руйнування. При включенні гідроциліндрів 7 та 8 на висування штоків, щелепи 5 та 6 приводяться в дію і при їх наближенні одна до одної відбувається стиснення конструкції та її руйнування (фіг. 2). Потім за допомогою двоштокового гідроциліндра керування 13 в роботу включаються додаткові щелепи 11 та 12. При цьому вини повертаються відносно шарнірів кріплення 9 та 10 і паралельно зі щелепами 5 та 6 здійснюють стискування та руйнування конструкції тільки на іншому рівні (фіг. 3). Таким чином, конструкція, що підлягає руйнуванню, сприймає стискуючі зусилля як збоку щелеп 5 та 6 на верхньому рівні, так і з боку щелеп 11 та 12 на нижньому рівні. Таке розподілення стискуючих зусиль дає можливість більш ефективно здійснювати руйнування конструкцій, що підлягають знесенню. Окрім цього сумарне стискаюче зусилля від всіх чотирьох щелеп буде значно більше ніж однієї пари щелеп, що дає можливість підвищити продуктивність робіт в умовах реконструкції будівель та споруд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Обладнання для реконструкції, яке включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, ножиці, що складаються із двох гідрокерованих щелеп, яке відрізняється тим, що на кожній гідрокерованій щелепі з її зовнішньої сторони шарнірно прикріплена додаткова щелепа, оснащена двоштоковим гідроциліндром керування. 1 UA 119725 U 2 UA 119725 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
