Кормушка кузнєцова для риби

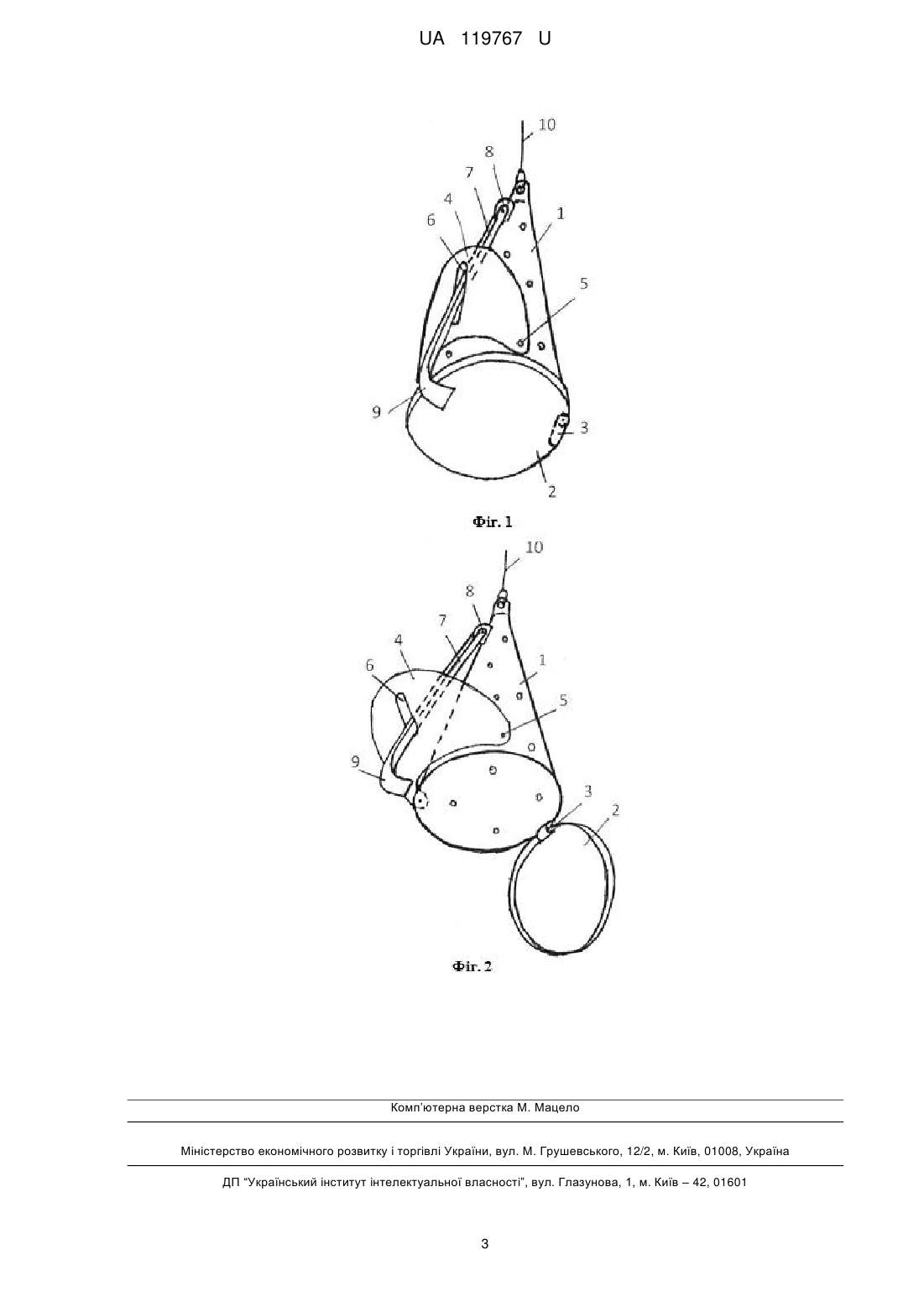

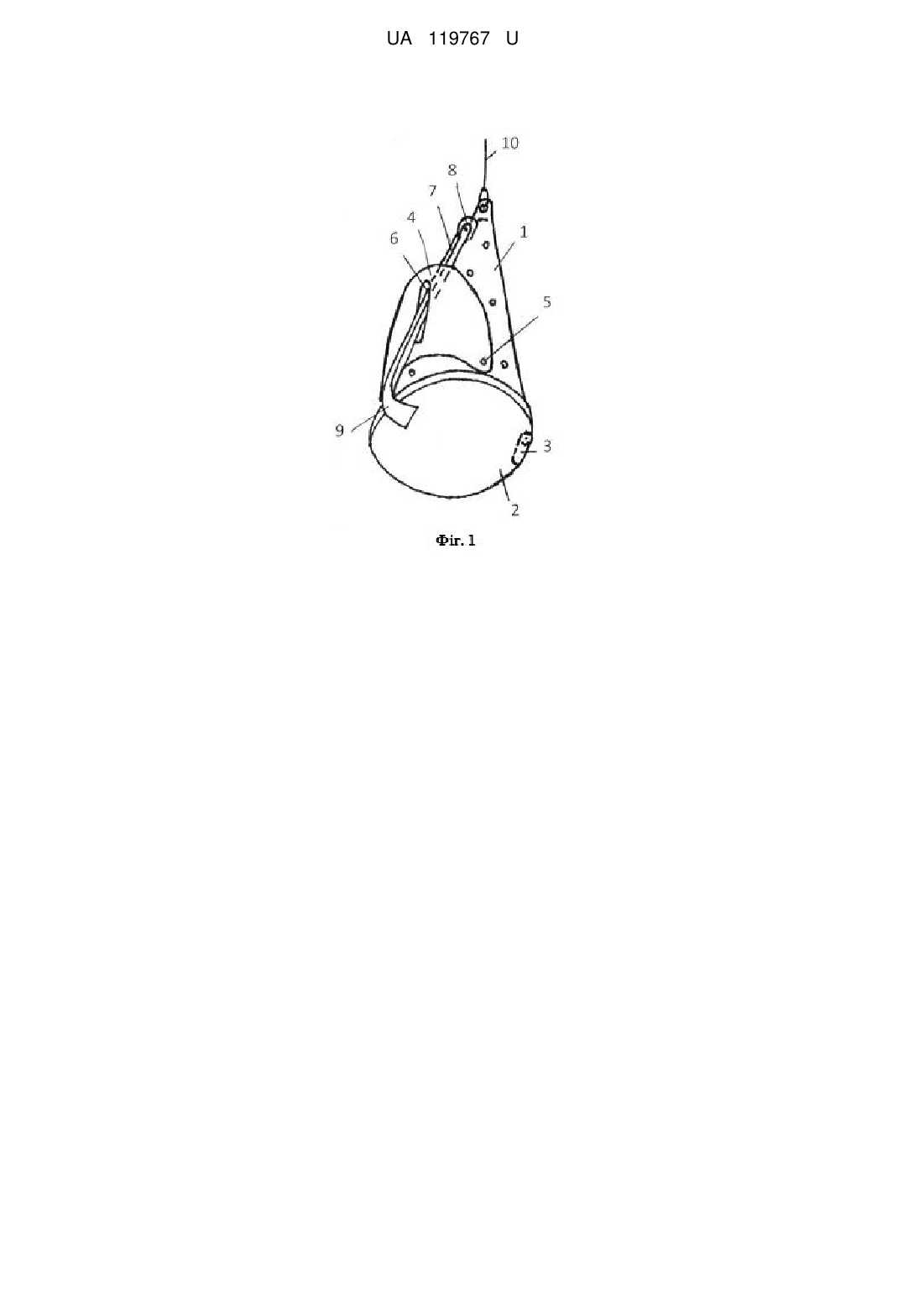

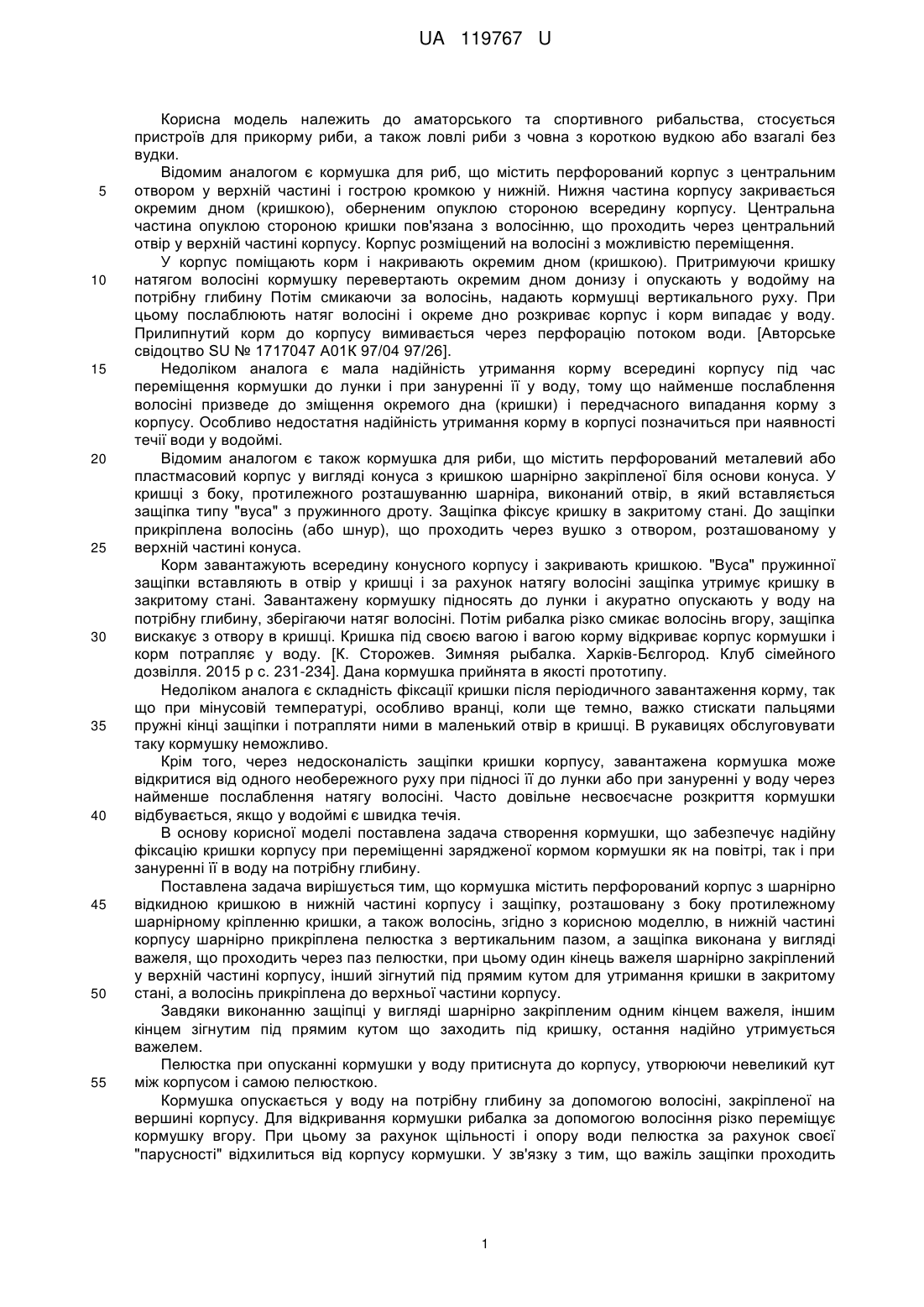

Реферат: UA 119767 U UA 119767 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аматорського та спортивного рибальства, стосується пристроїв для прикорму риби, а також ловлі риби з човна з короткою вудкою або взагалі без вудки. Відомим аналогом є кормушка для риб, що містить перфорований корпус з центральним отвором у верхній частині і гострою кромкою у нижній. Нижня частина корпусу закривається окремим дном (кришкою), оберненим опуклою стороною всередину корпусу. Центральна частина опуклою стороною кришки пов'язана з волосінню, що проходить через центральний отвір у верхній частині корпусу. Корпус розміщений на волосіні з можливістю переміщення. У корпус поміщають корм і накривають окремим дном (кришкою). Притримуючи кришку натягом волосіні кормушку перевертають окремим дном донизу і опускають у водойму на потрібну глибину Потім смикаючи за волосінь, надають кормушці вертикального руху. При цьому послаблюють натяг волосіні і окреме дно розкриває корпус і корм випадає у воду. Прилипнутий корм до корпусу вимивається через перфорацію потоком води. [Авторське свідоцтво SU № 1717047 А01К 97/04 97/26]. Недоліком аналога є мала надійність утримання корму всередині корпусу під час переміщення кормушки до лунки і при зануренні її у воду, тому що найменше послаблення волосіні призведе до зміщення окремого дна (кришки) і передчасного випадання корму з корпусу. Особливо недостатня надійність утримання корму в корпусі позначиться при наявності течії води у водоймі. Відомим аналогом є також кормушка для риби, що містить перфорований металевий або пластмасовий корпус у вигляді конуса з кришкою шарнірно закріпленої біля основи конуса. У кришці з боку, протилежного розташуванню шарніра, виконаний отвір, в який вставляється защіпка типу "вуса" з пружинного дроту. Защіпка фіксує кришку в закритому стані. До защіпки прикріплена волосінь (або шнур), що проходить через вушко з отвором, розташованому у верхній частині конуса. Корм завантажують всередину конусного корпусу і закривають кришкою. "Вуса" пружинної защіпки вставляють в отвір у кришці і за рахунок натягу волосіні защіпка утримує кришку в закритому стані. Завантажену кормушку підносять до лунки і акуратно опускають у воду на потрібну глибину, зберігаючи натяг волосіні. Потім рибалка різко смикає волосінь вгору, защіпка вискакує з отвору в кришці. Кришка під своєю вагою і вагою корму відкриває корпус кормушки і корм потрапляє у воду. [К. Сторожев. Зимняя рыбалка. Харків-Бєлгород. Клуб сімейного дозвілля. 2015 р с. 231-234]. Дана кормушка прийнята в якості прототипу. Недоліком аналога є складність фіксації кришки після періодичного завантаження корму, так що при мінусовій температурі, особливо вранці, коли ще темно, важко стискати пальцями пружні кінці защіпки і потрапляти ними в маленький отвір в кришці. В рукавицях обслуговувати таку кормушку неможливо. Крім того, через недосконалість защіпки кришки корпусу, завантажена кормушка може відкритися від одного необережного руху при підносі її до лунки або при зануренні у воду через найменше послаблення натягу волосіні. Часто довільне несвоєчасне розкриття кормушки відбувається, якщо у водоймі є швидка течія. В основу корисної моделі поставлена задача створення кормушки, що забезпечує надійну фіксацію кришки корпусу при переміщенні зарядженої кормом кормушки як на повітрі, так і при зануренні її в воду на потрібну глибину. Поставлена задача вирішується тим, що кормушка містить перфорований корпус з шарнірно відкидною кришкою в нижній частині корпусу і защіпку, розташовану з боку протилежному шарнірному кріпленню кришки, а також волосінь, згідно з корисною моделлю, в нижній частині корпусу шарнірно прикріплена пелюстка з вертикальним пазом, а защіпка виконана у вигляді важеля, що проходить через паз пелюстки, при цьому один кінець важеля шарнірно закріплений у верхній частині корпусу, інший зігнутий під прямим кутом для утримання кришки в закритому стані, а волосінь прикріплена до верхньої частини корпусу. Завдяки виконанню защіпці у вигляді шарнірно закріпленим одним кінцем важеля, іншим кінцем зігнутим під прямим кутом що заходить під кришку, остання надійно утримується важелем. Пелюстка при опусканні кормушки у воду притиснута до корпусу, утворюючи невеликий кут між корпусом і самою пелюсткою. Кормушка опускається у воду на потрібну глибину за допомогою волосіні, закріпленої на вершині корпусу. Для відкривання кормушки рибалка за допомогою волосіння різко переміщує кормушку вгору. При цьому за рахунок щільності і опору води пелюстка за рахунок своєї "парусності" відхилиться від корпусу кормушки. У зв'язку з тим, що важіль защіпки проходить 1 UA 119767 U 5 10 15 20 25 30 35 через вертикальний паз пелюстки, то нижній край паза пересуне важіль защіпки в сторону від кришки, кормушка відкриється і корм потрапить у воду. Перевагою запропонованої кормушки в порівнянні з найближчим аналогом є те, що вона не може мимовільно відкритися ні на повітрі, ні при підносі її до лунки, ні при зануренні її у товщу води, навіть при наявності течії у водоймі. При цьому завантажену кормушку легко закривати кришкою і фіксувати її до корпусу. Обслуговувати кормушку можна у рукавицях. Корисна модель пояснюється кресленням, де на фіг. 1 показана завантажена кормушка із закритою кришкою, зафіксованої важелем защіпки, фіг. 2 показана кормушка з відкритою кришкою після видалення корма. Кормушка містить конусний перфорований корпус 1 з кришкою 2. закріплену шарніром 3 на корпусі 1. До корпусу 1 з боку, протилежному шарніру 3, прикріплена пелюстка 4 на шарнірах 5. В пелюстці 4 виконаний вертикальний паз 6, через який проходить важіль 7 защіпки. Один кінець важеля 7 шарніром 8 закріплений у верхній частині корпусу 1. Інший кінець 9 важеля 7 зігнутий під прямим кутом і заходить під кришку 2 для фіксації її в закритому стані. Корпус 1 кормушки підвішений на волосіні 10. Завантажують кормушку кормом для кожного виду риб різним. Наприклад, для ляща корм (прикорм) готують з суміші мелених житніх сухарів, мелених вівсяних пластівців, мелених смажених насіннячок, перемеленого вареного гороху і дрібного мотиля. Можливі й інші суміші. Прикорм розводиться водою з лунки до такого стану, коли суміш набухає і до рук не липне. Підготовлену прикорму закладають у корпус 1 кормушки і закривають кришкою 2 і фіксують її загнутим кінцем 9 важеля 7 защіпки. Пелюсток 4 з невеликим зазором притиснутий до корпусу 1. На волосіні 9 кормушку опускають на задану глибину. Оскільки лящ придонна риба, то кормушку опускають на дно, при цьому волосінь 10 ослабне, потім піднімають приблизно на їм від дна, якщо немає течії і приблизно 0,3-0,5 м при наявності течії. Для вивантаження корму, волосінням 10 різко переміщують корпус 1 вгору. Пелюсток 4 за рахунок своєї "парусності" відхилиться на шарнірах 5 від корпусу 1. При цьому нижній край паза 6 пересуне важіль 7 на шарнірі 8 так, що кінець 9 важеля 7 вийде із зачеплення з кришкою 2. Кришка 2 під дією своєї ваги і ваги прикорму повернеться на шарнірі 3, корпус 1 відкриється і корм потрапить у воду. Отвори в корпусі пропускають воду, яка сприяє видаленню прикорму з кормушки. Прикорм, розчиняючись у воді, утворює пляма діаметром 1,5-2,5 м. Лящ довгий час стоїть під лункою, збираючи прикорм і потрапляє на гачок з наживкою. Пропонована кормушка зручна в експлуатації, надійно утримує прикорм на повітрі і в воді, виключаючи мимовільне відкриття корпусу за рахунок жорсткої конструкції защіпки у вигляді важеля, який фіксує кришку. Обслуговувати кормушку можна в рукавицях. Корпус кормушки може бути конічним або циліндричним і виготовлений з листового матеріалу (латуні, алюмінію, міді, оцинкованої сталі) або пластмаси. Важіль защіпки може бути виконаний з листової сталі у вигляді, наприклад, швелера, труби або з жорсткої пластмаси. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кормушка для риби, що містить перфорований корпус з відкидною шарнірно кришкою в нижній частині корпусу і защіпку, розташовану з боку протилежному шарнірному кріпленню кришки, а також волосінь, яка відрізняється тим, що до нижньої частини корпуса шарнірно прикріплена пелюстка з вертикальним пазом, а защіпка виконана у вигляді важеля, що проходить через паз пелюстки, при цьому один кінець важеля шарнірно закріплений у верхній частині корпусу, інший зігнутий під прямим кутом для утримання кришки в закритому стані, а волосінь прикріплена до верхньої частини корпусу. 2 UA 119767 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
