Робоче обладнання екскаватора

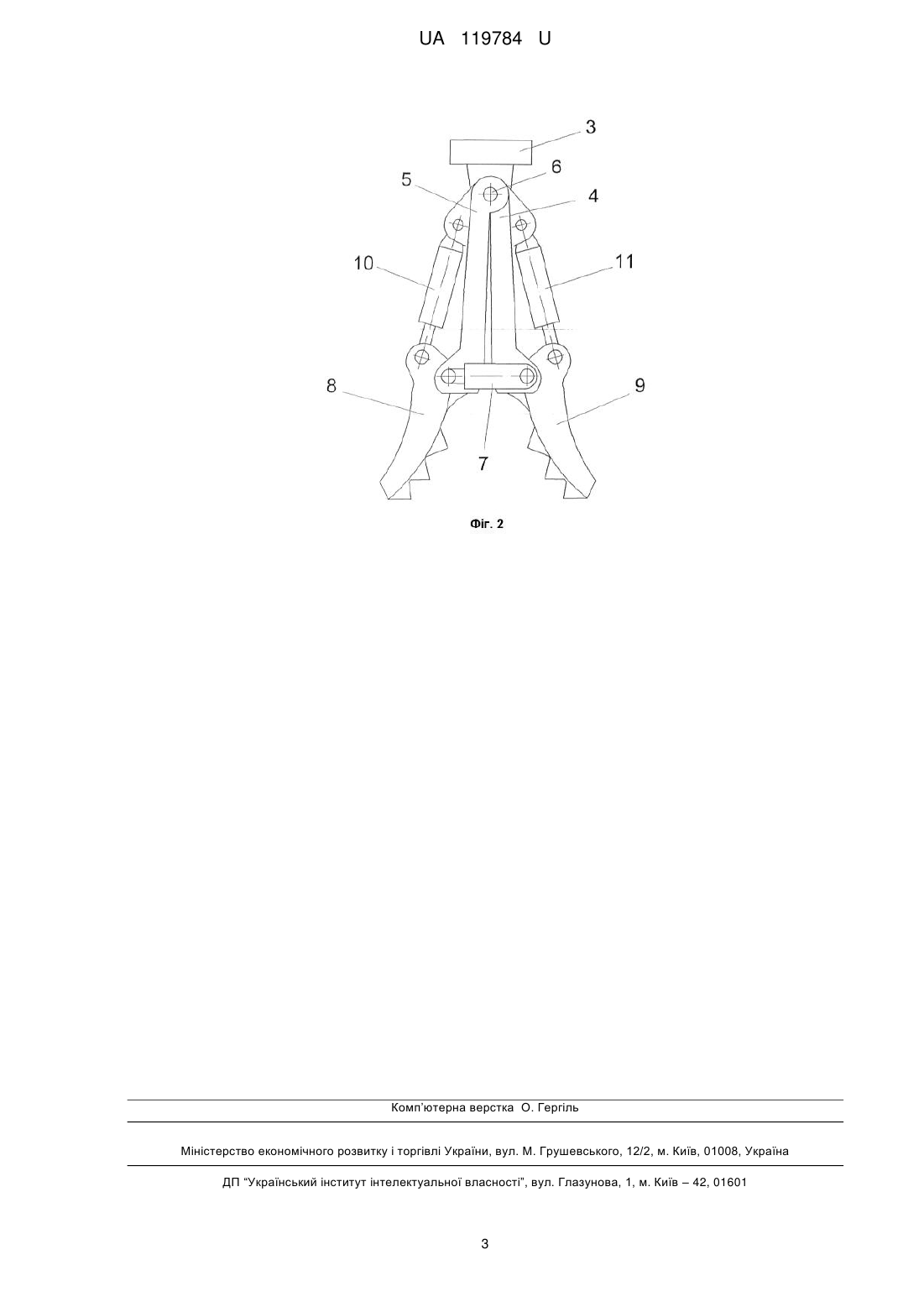

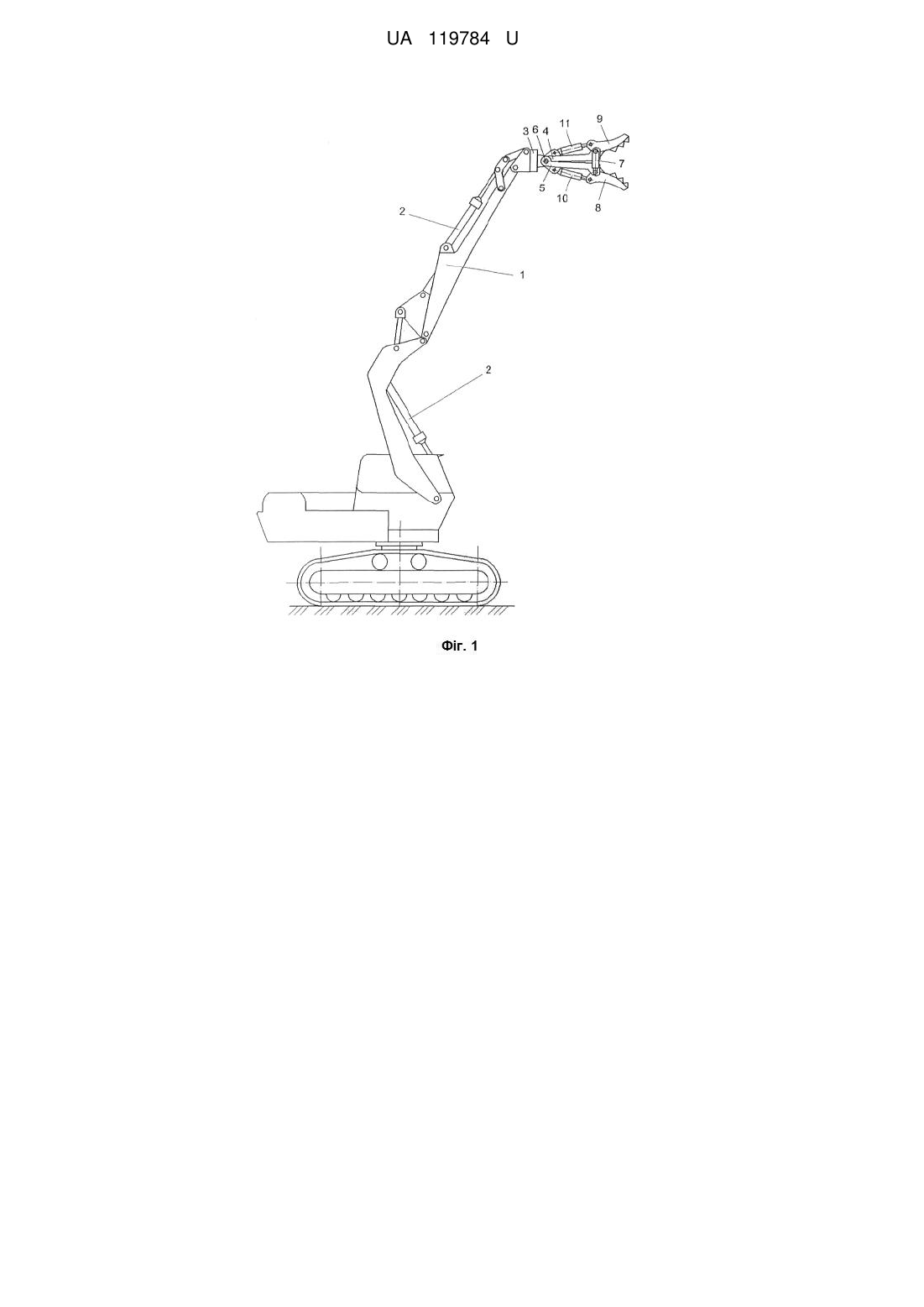

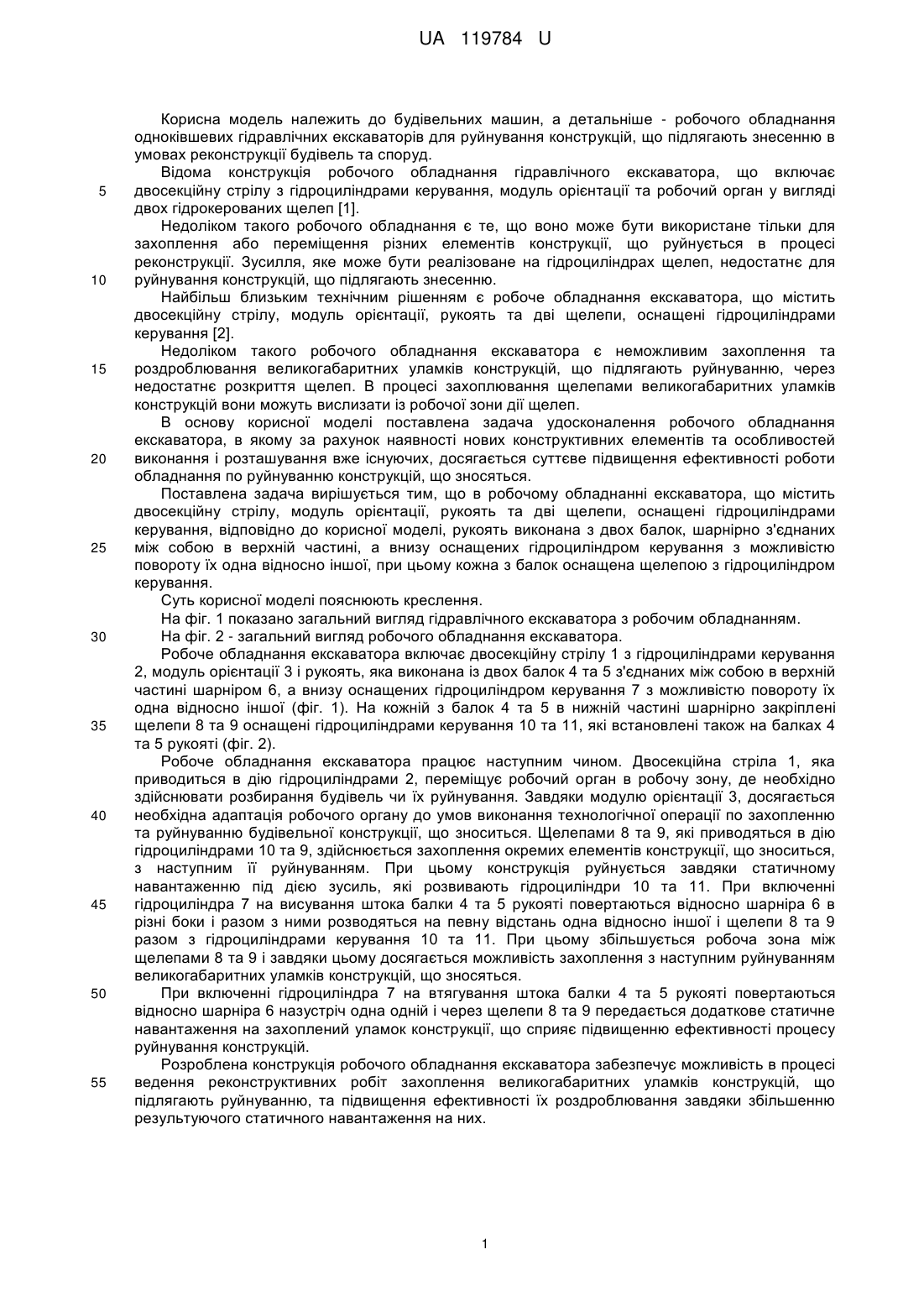

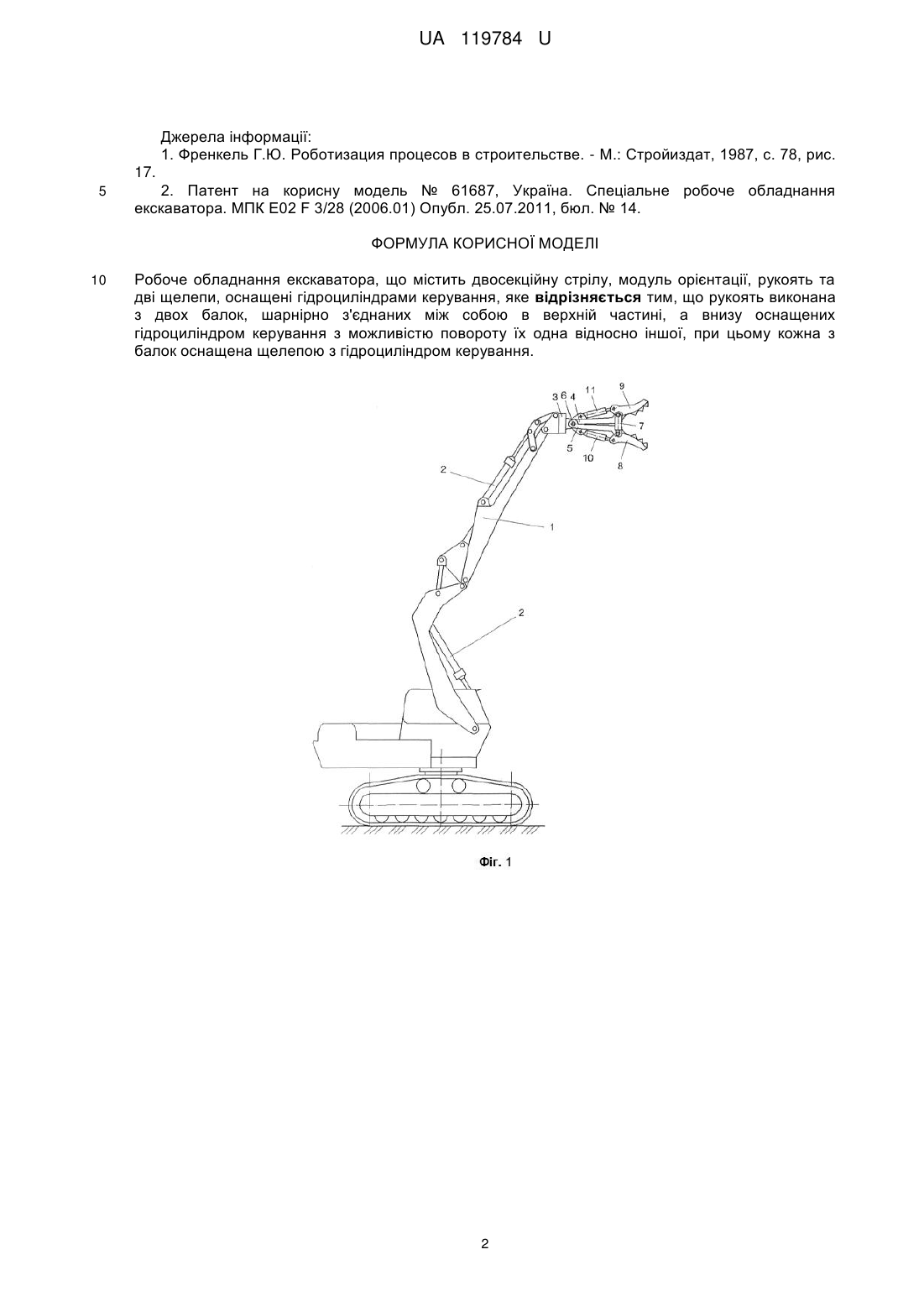

Реферат: Робоче обладнання екскаватора містить двосекційну стрілу, модуль орієнтації, рукоять та дві щелепи, оснащені гідроциліндрами керування. Рукоять виконана з двох балок, шарнірно з'єднаних між собою в верхній частині, а внизу оснащених гідроциліндром керування з можливістю повороту їх одна відносно іншої. При цьому кожна з балок оснащена щелепою з гідроциліндром керування. UA 119784 U (54) РОБОЧЕ ОБЛАДНАННЯ ЕКСКАВАТОРА UA 119784 U UA 119784 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для руйнування конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та робочий орган у вигляді двох гідрокерованих щелеп [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення або переміщення різних елементів конструкції, що руйнується в процесі реконструкції. Зусилля, яке може бути реалізоване на гідроциліндрах щелеп, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є робоче обладнання екскаватора, що містить двосекційну стрілу, модуль орієнтації, рукоять та дві щелепи, оснащені гідроциліндрами керування [2]. Недоліком такого робочого обладнання екскаватора є неможливим захоплення та роздроблювання великогабаритних уламків конструкцій, що підлягають руйнуванню, через недостатнє розкриття щелеп. В процесі захоплювання щелепами великогабаритних уламків конструкцій вони можуть вислизати із робочої зони дії щелеп. В основу корисної моделі поставлена задача удосконалення робочого обладнання екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання по руйнуванню конструкцій, що зносяться. Поставлена задача вирішується тим, що в робочому обладнанні екскаватора, що містить двосекційну стрілу, модуль орієнтації, рукоять та дві щелепи, оснащені гідроциліндрами керування, відповідно до корисної моделі, рукоять виконана з двох балок, шарнірно з'єднаних між собою в верхній частині, а внизу оснащених гідроциліндром керування з можливістю повороту їх одна відносно іншої, при цьому кожна з балок оснащена щелепою з гідроциліндром керування. Суть корисної моделі пояснюють креслення. На фіг. 1 показано загальний вигляд гідравлічного екскаватора з робочим обладнанням. На фіг. 2 - загальний вигляд робочого обладнання екскаватора. Робоче обладнання екскаватора включає двосекційну стрілу 1 з гідроциліндрами керування 2, модуль орієнтації 3 і рукоять, яка виконана із двох балок 4 та 5 з'єднаних між собою в верхній частині шарніром 6, а внизу оснащених гідроциліндром керування 7 з можливістю повороту їх одна відносно іншої (фіг. 1). На кожній з балок 4 та 5 в нижній частині шарнірно закріплені щелепи 8 та 9 оснащені гідроциліндрами керування 10 та 11, які встановлені також на балках 4 та 5 рукояті (фіг. 2). Робоче обладнання екскаватора працює наступним чином. Двосекційна стріла 1, яка приводиться в дію гідроциліндрами 2, переміщує робочий орган в робочу зону, де необхідно здійснювати розбирання будівель чи їх руйнування. Завдяки модулю орієнтації 3, досягається необхідна адаптація робочого органу до умов виконання технологічної операції по захопленню та руйнуванню будівельної конструкції, що зноситься. Щелепами 8 та 9, які приводяться в дію гідроциліндрами 10 та 9, здійснюється захоплення окремих елементів конструкції, що зноситься, з наступним її руйнуванням. При цьому конструкція руйнується завдяки статичному навантаженню під дією зусиль, які розвивають гідроциліндри 10 та 11. При включенні гідроциліндра 7 на висування штока балки 4 та 5 рукояті повертаються відносно шарніра 6 в різні боки і разом з ними розводяться на певну відстань одна відносно іншої і щелепи 8 та 9 разом з гідроциліндрами керування 10 та 11. При цьому збільшується робоча зона між щелепами 8 та 9 і завдяки цьому досягається можливість захоплення з наступним руйнуванням великогабаритних уламків конструкцій, що зносяться. При включенні гідроциліндра 7 на втягування штока балки 4 та 5 рукояті повертаються відносно шарніра 6 назустріч одна одній і через щелепи 8 та 9 передається додаткове статичне навантаження на захоплений уламок конструкції, що сприяє підвищенню ефективності процесу руйнування конструкцій. Розроблена конструкція робочого обладнання екскаватора забезпечує можливість в процесі ведення реконструктивних робіт захоплення великогабаритних уламків конструкцій, що підлягають руйнуванню, та підвищення ефективності їх роздроблювання завдяки збільшенню результуючого статичного навантаження на них. 1 UA 119784 U Джерела інформації: 1. Френкель Г.Ю. Роботизация процесов в строительстве. - М.: Стройиздат, 1987, с. 78, рис. 17. 5 2. Патент на корисну модель № 61687, Україна. Спеціальне робоче обладнання екскаватора. МПК Е02 F 3/28 (2006.01) Опубл. 25.07.2011, бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Робоче обладнання екскаватора, що містить двосекційну стрілу, модуль орієнтації, рукоять та дві щелепи, оснащені гідроциліндрами керування, яке відрізняється тим, що рукоять виконана з двох балок, шарнірно з'єднаних між собою в верхній частині, а внизу оснащених гідроциліндром керування з можливістю повороту їх одна відносно іншої, при цьому кожна з балок оснащена щелепою з гідроциліндром керування. 2 UA 119784 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
