Спеціалізоване робоче обладнання екскаватора

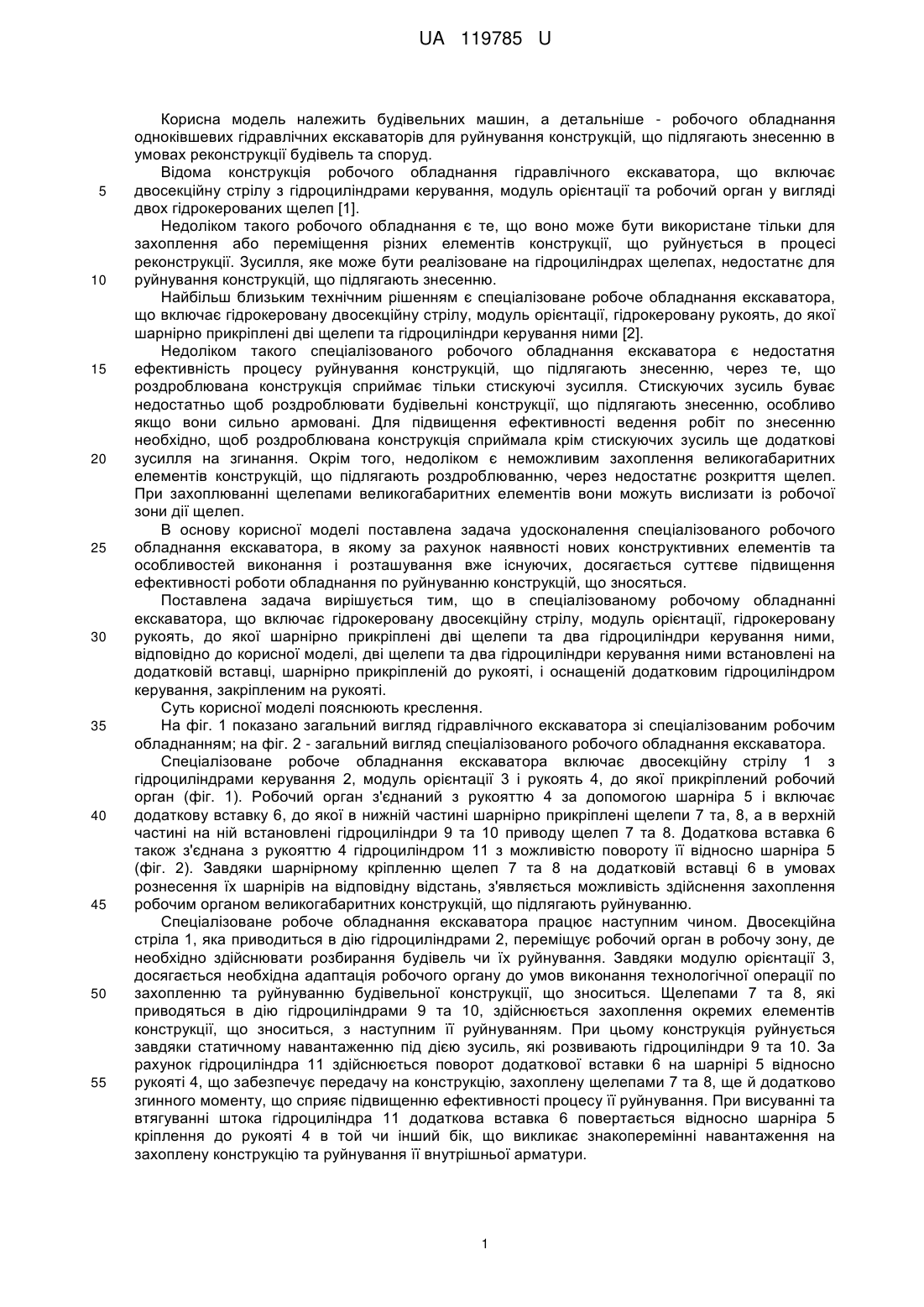

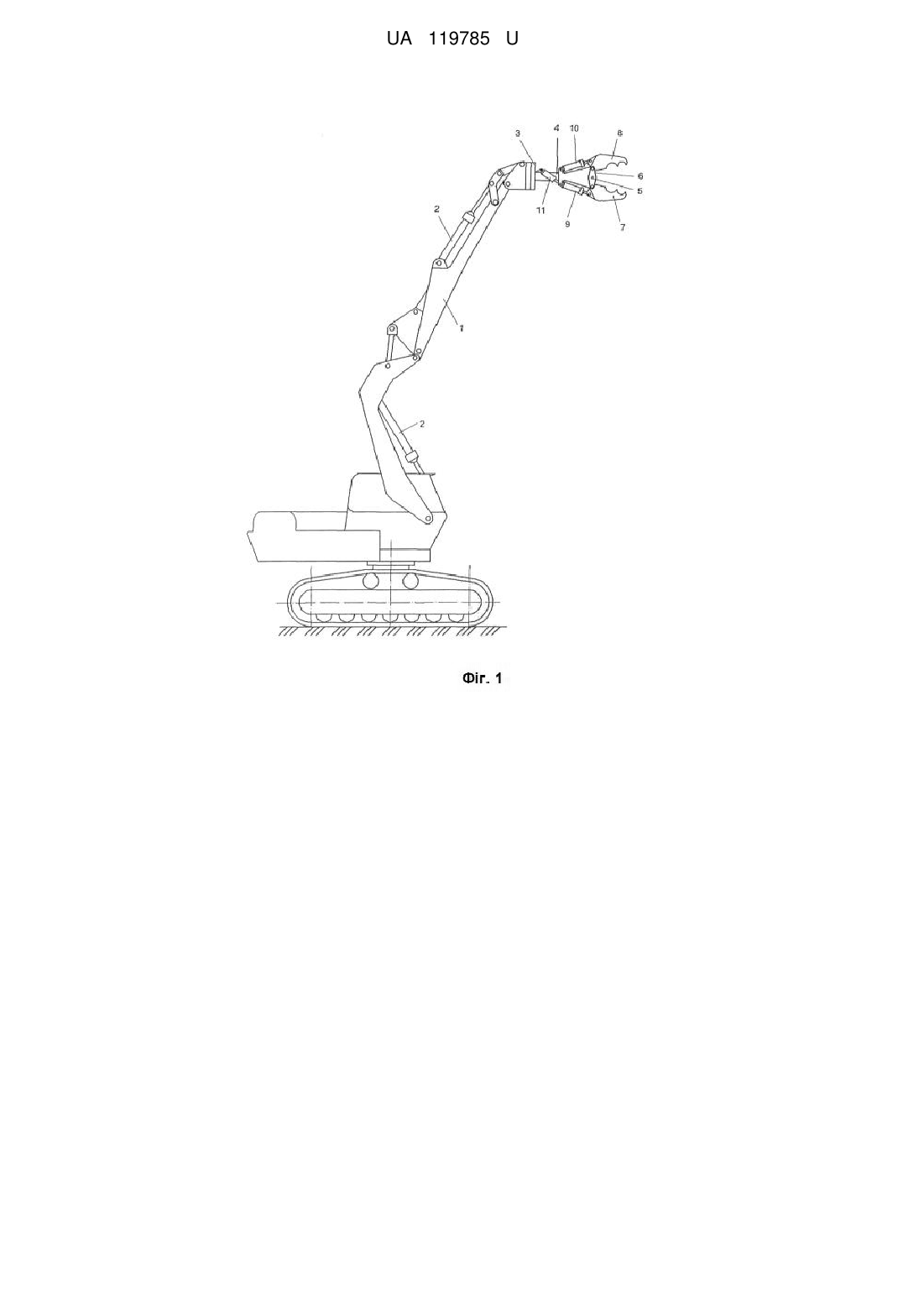

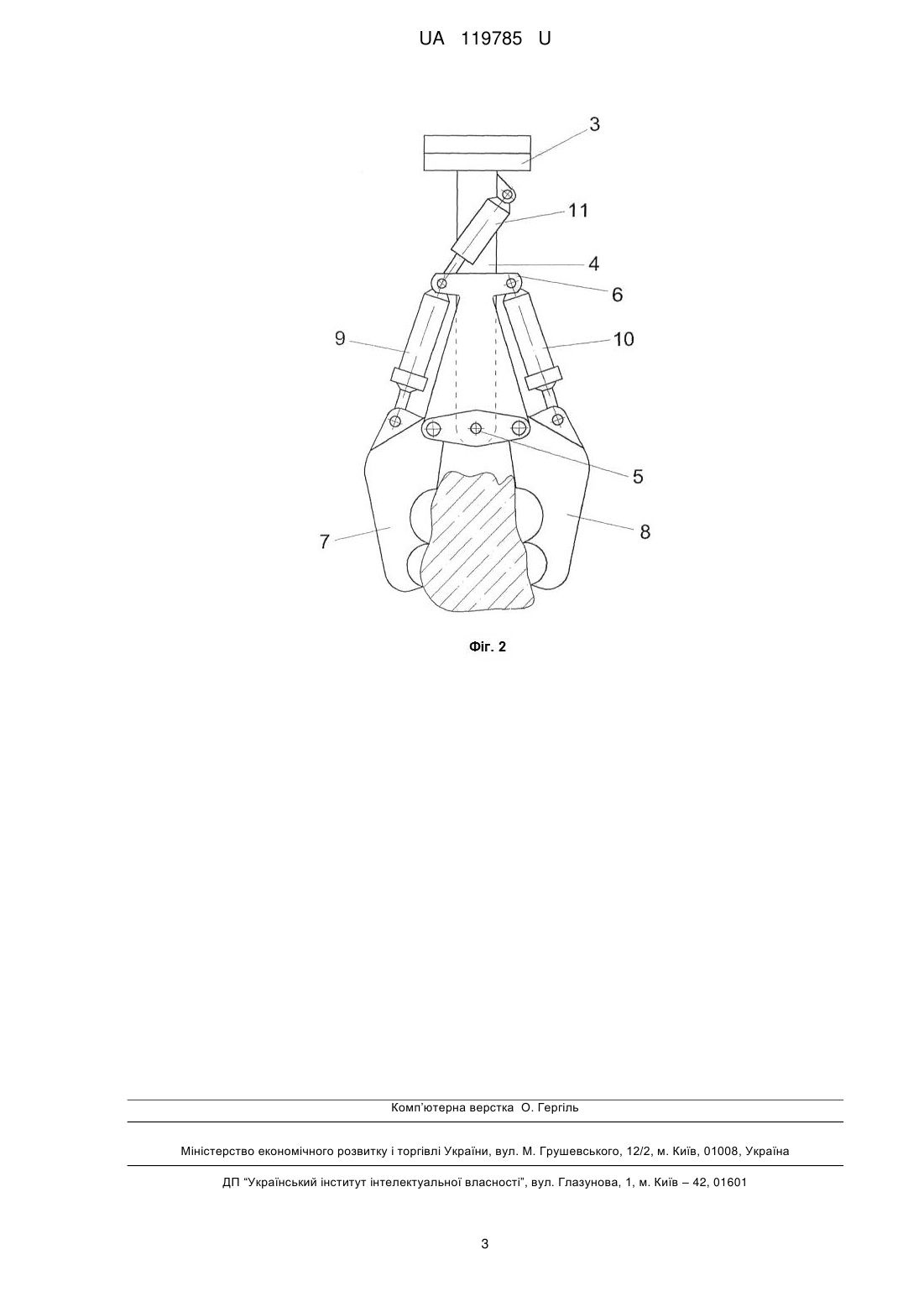

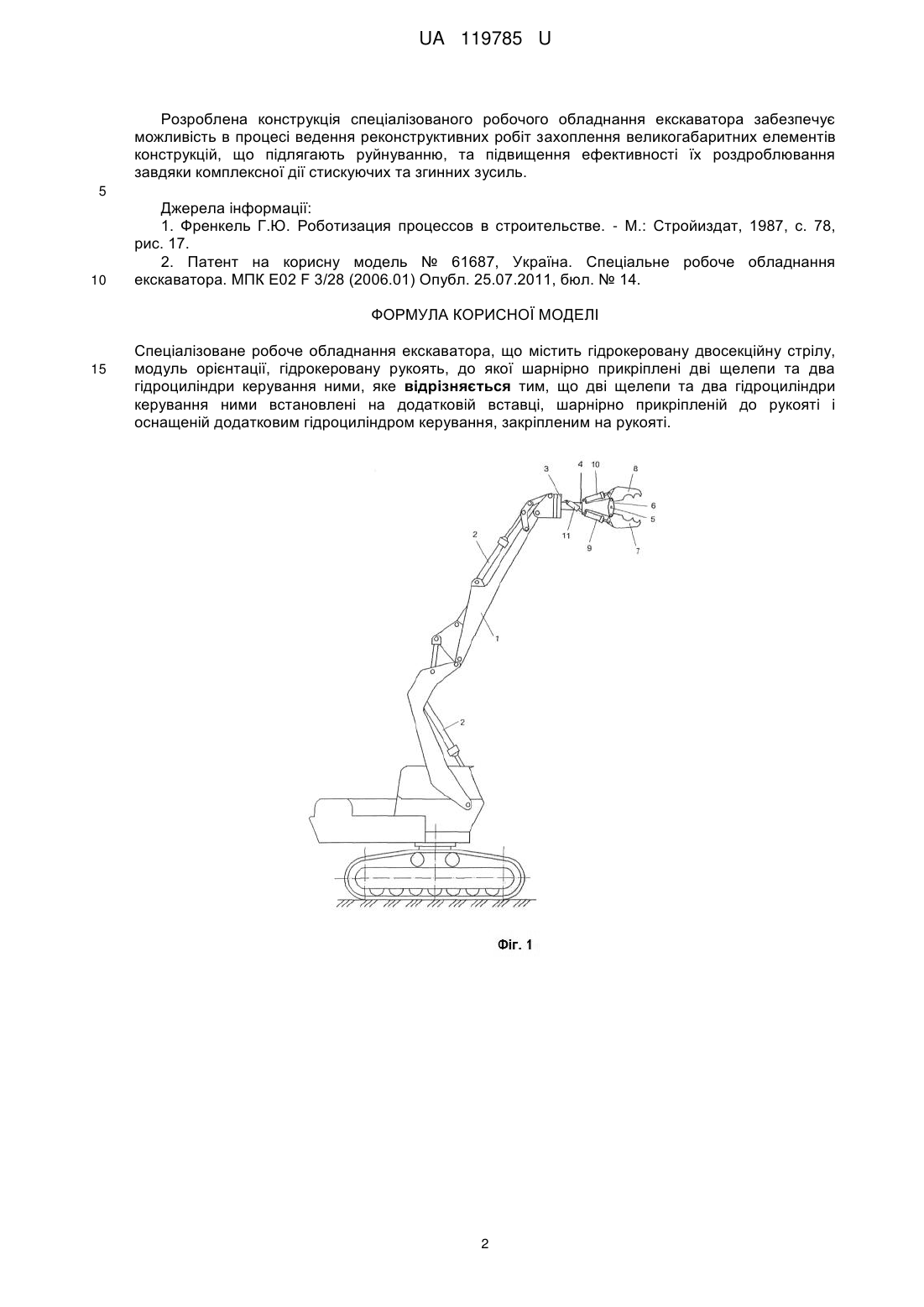

Реферат: Спеціалізоване робоче обладнання екскаватора містить гідрокеровану двосекційну стрілу, модуль орієнтації, гідрокеровану рукоять, до якої шарнірно прикріплені дві щелепи та два гідроциліндри керування ними. Дві щелепи та два гідроциліндри керування ними встановлені на додатковій вставці, шарнірно прикріпленій до рукояті і оснащеній додатковим гідроциліндром керування, закріпленим на рукояті. UA 119785 U (54) СПЕЦІАЛІЗОВАНЕ РОБОЧЕ ОБЛАДНАННЯ ЕКСКАВАТОРА UA 119785 U UA 119785 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для руйнування конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та робочий орган у вигляді двох гідрокерованих щелеп [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення або переміщення різних елементів конструкції, що руйнується в процесі реконструкції. Зусилля, яке може бути реалізоване на гідроциліндрах щелепах, недостатнє для руйнування конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є спеціалізоване робоче обладнання екскаватора, що включає гідрокеровану двосекційну стрілу, модуль орієнтації, гідрокеровану рукоять, до якої шарнірно прикріплені дві щелепи та гідроциліндри керування ними [2]. Недоліком такого спеціалізованого робочого обладнання екскаватора є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те, що роздроблювана конструкція сприймає тільки стискуючі зусилля. Стискуючих зусиль буває недостатньо щоб роздроблювати будівельні конструкції, що підлягають знесенню, особливо якщо вони сильно армовані. Для підвищення ефективності ведення робіт по знесенню необхідно, щоб роздроблювана конструкція сприймала крім стискуючих зусиль ще додаткові зусилля на згинання. Окрім того, недоліком є неможливим захоплення великогабаритних елементів конструкцій, що підлягають роздроблюванню, через недостатнє розкриття щелеп. При захоплюванні щелепами великогабаритних елементів вони можуть вислизати із робочої зони дії щелеп. В основу корисної моделі поставлена задача удосконалення спеціалізованого робочого обладнання екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання по руйнуванню конструкцій, що зносяться. Поставлена задача вирішується тим, що в спеціалізованому робочому обладнанні екскаватора, що включає гідрокеровану двосекційну стрілу, модуль орієнтації, гідрокеровану рукоять, до якої шарнірно прикріплені дві щелепи та два гідроциліндри керування ними, відповідно до корисної моделі, дві щелепи та два гідроциліндри керування ними встановлені на додатковій вставці, шарнірно прикріпленій до рукояті, і оснащеній додатковим гідроциліндром керування, закріпленим на рукояті. Суть корисної моделі пояснюють креслення. На фіг. 1 показано загальний вигляд гідравлічного екскаватора зі спеціалізованим робочим обладнанням; на фіг. 2 - загальний вигляд спеціалізованого робочого обладнання екскаватора. Спеціалізоване робоче обладнання екскаватора включає двосекційну стрілу 1 з гідроциліндрами керування 2, модуль орієнтації 3 і рукоять 4, до якої прикріплений робочий орган (фіг. 1). Робочий орган з'єднаний з рукояттю 4 за допомогою шарніра 5 і включає додаткову вставку 6, до якої в нижній частині шарнірно прикріплені щелепи 7 та, 8, а в верхній частині на ній встановлені гідроциліндри 9 та 10 приводу щелеп 7 та 8. Додаткова вставка 6 також з'єднана з рукояттю 4 гідроциліндром 11 з можливістю повороту її відносно шарніра 5 (фіг. 2). Завдяки шарнірному кріпленню щелеп 7 та 8 на додатковій вставці 6 в умовах рознесення їх шарнірів на відповідну відстань, з'являється можливість здійснення захоплення робочим органом великогабаритних конструкцій, що підлягають руйнуванню. Спеціалізоване робоче обладнання екскаватора працює наступним чином. Двосекційна стріла 1, яка приводиться в дію гідроциліндрами 2, переміщує робочий орган в робочу зону, де необхідно здійснювати розбирання будівель чи їх руйнування. Завдяки модулю орієнтації 3, досягається необхідна адаптація робочого органу до умов виконання технологічної операції по захопленню та руйнуванню будівельної конструкції, що зноситься. Щелепами 7 та 8, які приводяться в дію гідроциліндрами 9 та 10, здійснюється захоплення окремих елементів конструкції, що зноситься, з наступним її руйнуванням. При цьому конструкція руйнується завдяки статичному навантаженню під дією зусиль, які розвивають гідроциліндри 9 та 10. За рахунок гідроциліндра 11 здійснюється поворот додаткової вставки 6 на шарнірі 5 відносно рукояті 4, що забезпечує передачу на конструкцію, захоплену щелепами 7 та 8, ще й додатково згинного моменту, що сприяє підвищенню ефективності процесу її руйнування. При висуванні та втягуванні штока гідроциліндра 11 додаткова вставка 6 повертається відносно шарніра 5 кріплення до рукояті 4 в той чи інший бік, що викликає знакоперемінні навантаження на захоплену конструкцію та руйнування її внутрішньої арматури. 1 UA 119785 U Розроблена конструкція спеціалізованого робочого обладнання екскаватора забезпечує можливість в процесі ведення реконструктивних робіт захоплення великогабаритних елементів конструкцій, що підлягають руйнуванню, та підвищення ефективності їх роздроблювання завдяки комплексної дії стискуючих та згинних зусиль. 5 10 Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987, с. 78, рис. 17. 2. Патент на корисну модель № 61687, Україна. Спеціальне робоче обладнання екскаватора. МПК Е02 F 3/28 (2006.01) Опубл. 25.07.2011, бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спеціалізоване робоче обладнання екскаватора, що містить гідрокеровану двосекційну стрілу, модуль орієнтації, гідрокеровану рукоять, до якої шарнірно прикріплені дві щелепи та два гідроциліндри керування ними, яке відрізняється тим, що дві щелепи та два гідроциліндри керування ними встановлені на додатковій вставці, шарнірно прикріпленій до рукояті і оснащеній додатковим гідроциліндром керування, закріпленим на рукояті. 2 UA 119785 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
