Карта-чек рисової системи з різноглибоким закладанням дренажу

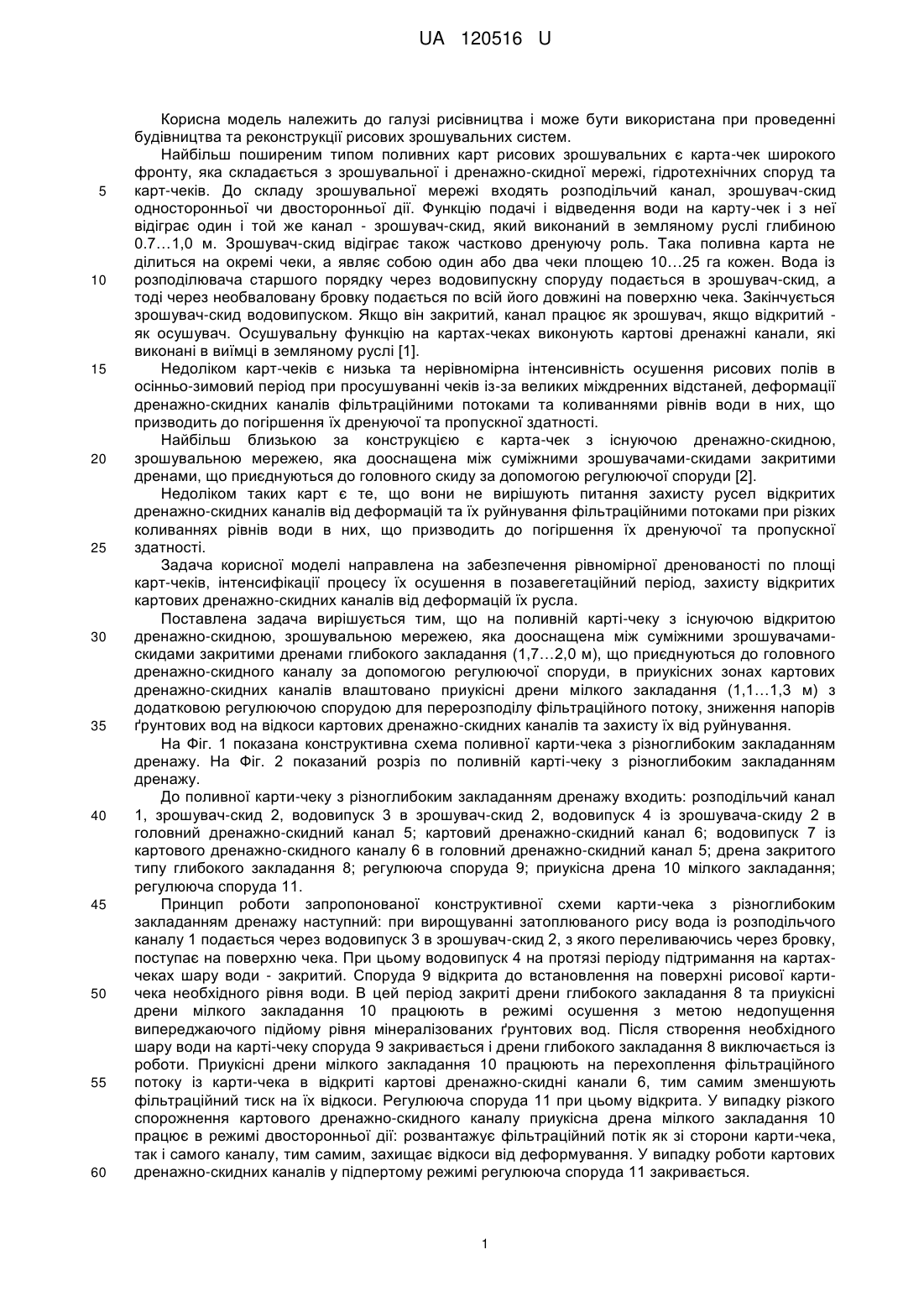

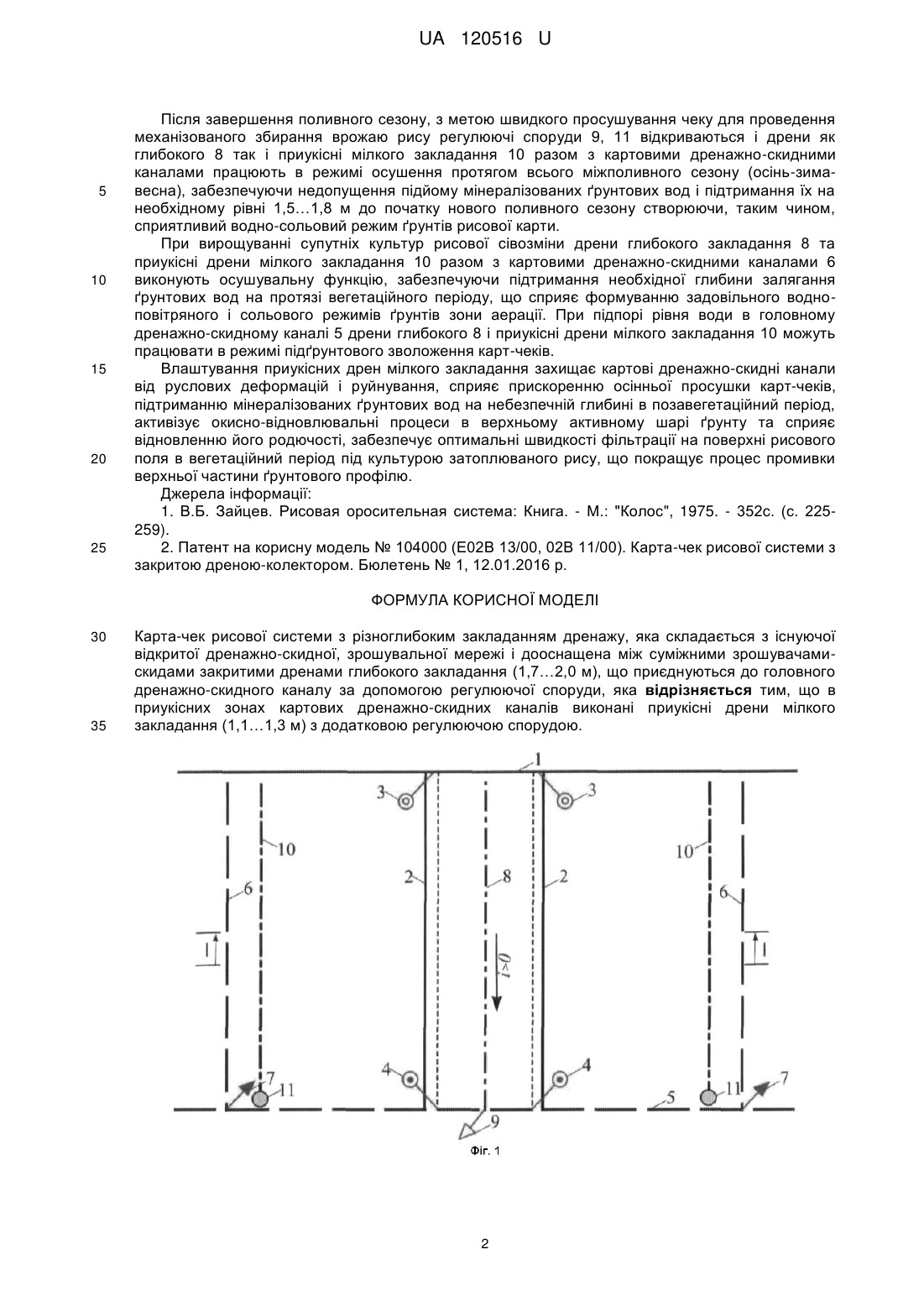

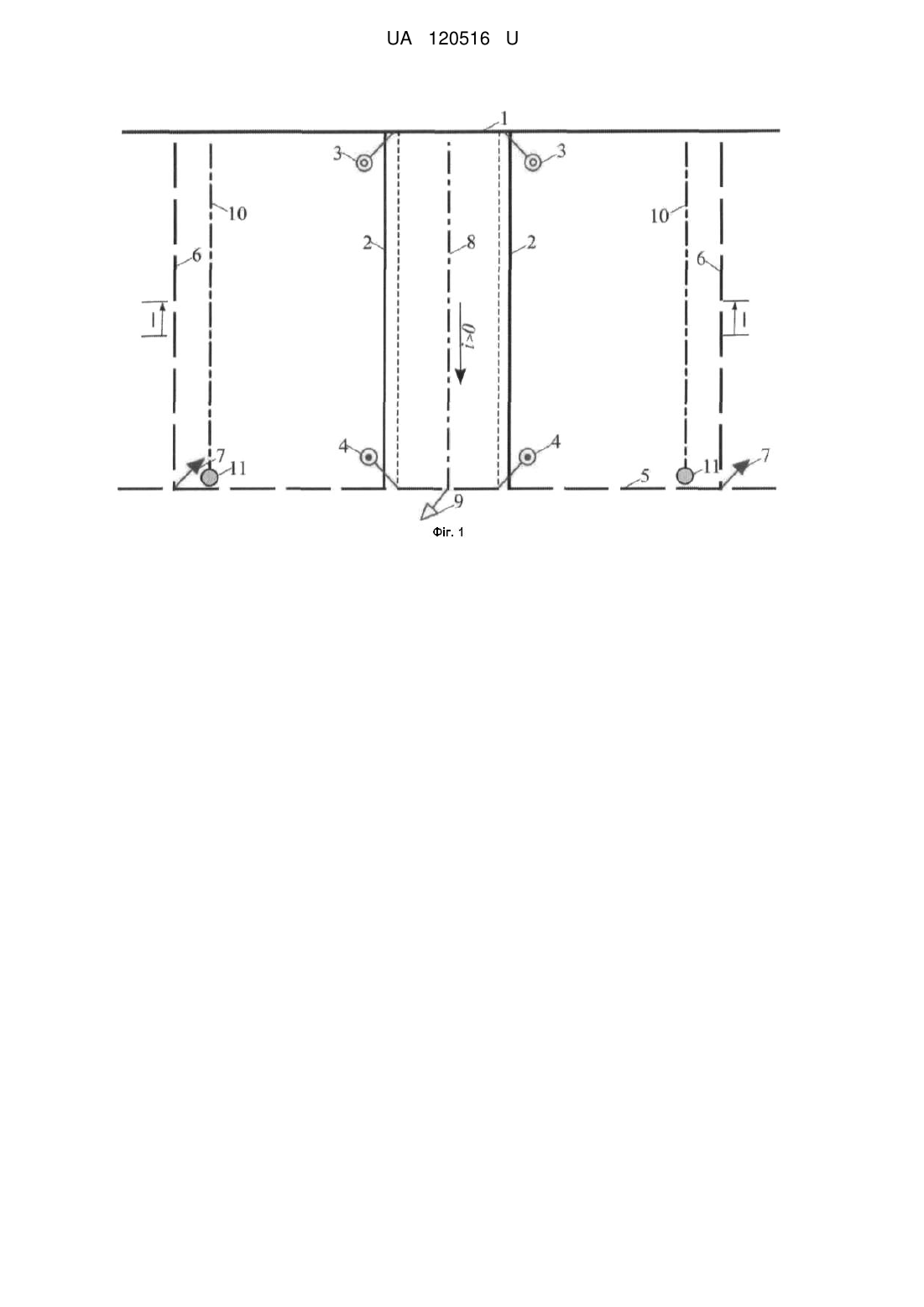

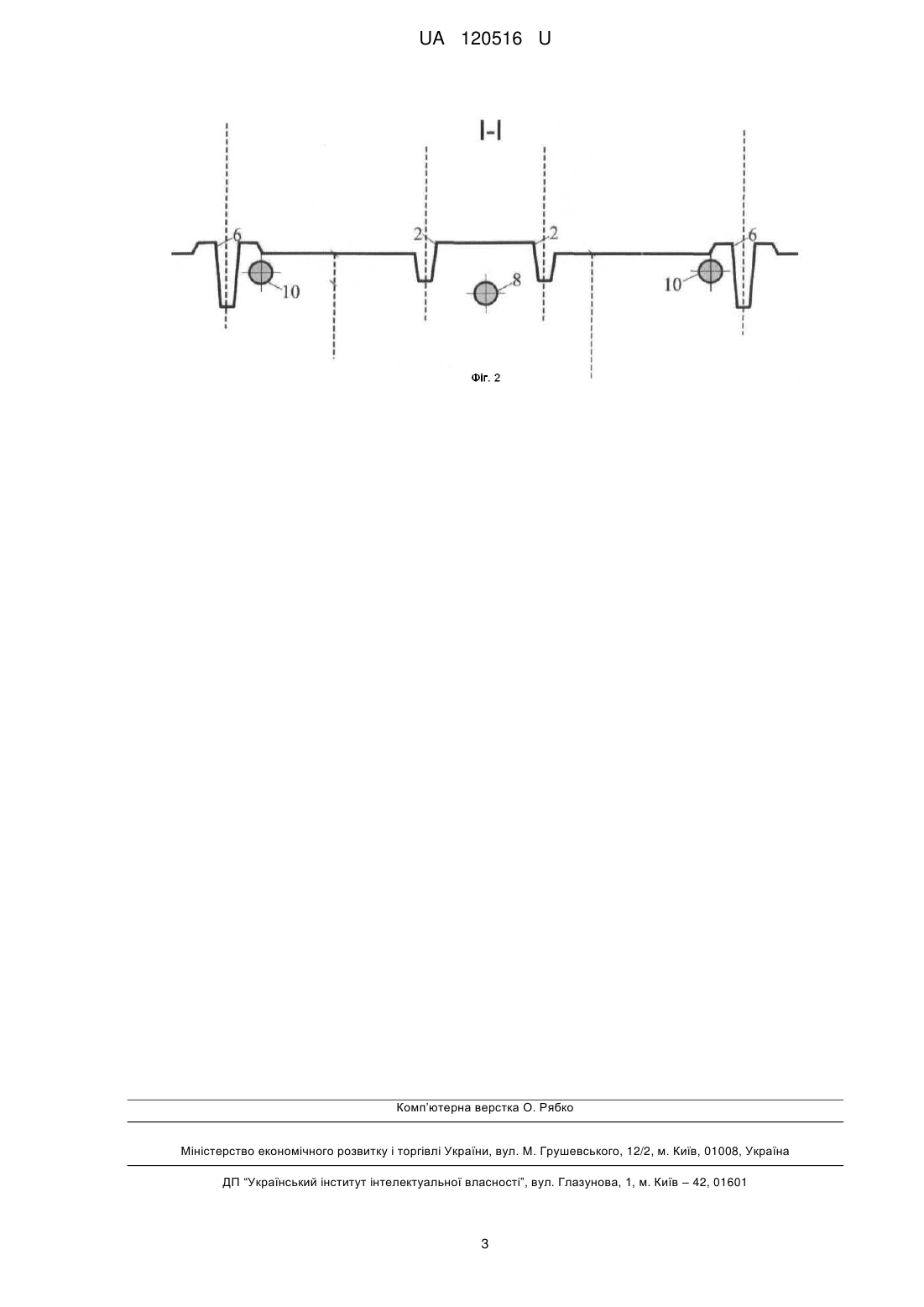

Реферат: Карта-чек рисової системи з різноглибоким закладанням дренажу складається з існуючою відкритої дренажно-скидної, зрошувальної мережі і дооснащена між суміжними зрошувачамискидами закритими дренами глибокого закладання (1,7…2,0 м), що приєднуються до головного дренажно-скидного каналу за допомогою регулюючої споруди. В приукісних зонах картових дренажно-скидних каналів влаштовано приукісні дрени мілкого закладання (1,1…1,3 м) з додатковою регулюючою спорудою для перерозподілу фільтраційного потоку, зниження напорів ґрунтових вод на відкоси картових дренажно-скидних каналів та захисту їх від руйнування. UA 120516 U (12) UA 120516 U UA 120516 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі рисівництва і може бути використана при проведенні будівництва та реконструкції рисових зрошувальних систем. Найбільш поширеним типом поливних карт рисових зрошувальних є карта-чек широкого фронту, яка складається з зрошувальної і дренажно-скидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільчий канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі глибиною 0.7…1,0 м. Зрошувач-скид відіграє також частково дренуючу роль. Така поливна карта не ділиться на окремі чеки, а являє собою один або два чеки площею 10…25 га кожен. Вода із розподілювача старшого порядку через водовипускну споруду подається в зрошувач-скид, а тоді через необваловану бровку подається по всій його довжині на поверхню чека. Закінчується зрошувач-скид водовипуском. Якщо він закритий, канал працює як зрошувач, якщо відкритий як осушувач. Осушувальну функцію на картах-чеках виконують картові дренажні канали, які виконані в виїмці в земляному руслі [1]. Недоліком карт-чеків є низька та нерівномірна інтенсивність осушення рисових полів в осінньо-зимовий період при просушуванні чеків із-за великих міждренних відстаней, деформації дренажно-скидних каналів фільтраційними потоками та коливаннями рівнів води в них, що призводить до погіршення їх дренуючої та пропускної здатності. Найбільш близькою за конструкцією є карта-чек з існуючою дренажно-скидною, зрошувальною мережею, яка дооснащена між суміжними зрошувачами-скидами закритими дренами, що приєднуються до головного скиду за допомогою регулюючої споруди [2]. Недоліком таких карт є те, що вони не вирішують питання захисту русел відкритих дренажно-скидних каналів від деформацій та їх руйнування фільтраційними потоками при різких коливаннях рівнів води в них, що призводить до погіршення їх дренуючої та пропускної здатності. Задача корисної моделі направлена на забезпечення рівномірної дренованості по площі карт-чеків, інтенсифікації процесу їх осушення в позавегетаційний період, захисту відкритих картових дренажно-скидних каналів від деформацій їх русла. Поставлена задача вирішується тим, що на поливній карті-чеку з існуючою відкритою дренажно-скидною, зрошувальною мережею, яка дооснащена між суміжними зрошувачамискидами закритими дренами глибокого закладання (1,7…2,0 м), що приєднуються до головного дренажно-скидного каналу за допомогою регулюючої споруди, в приукісних зонах картових дренажно-скидних каналів влаштовано приукісні дрени мілкого закладання (1,1…1,3 м) з додатковою регулюючою спорудою для перерозподілу фільтраційного потоку, зниження напорів ґрунтових вод на відкоси картових дренажно-скидних каналів та захисту їх від руйнування. На Фіг. 1 показана конструктивна схема поливної карти-чека з різноглибоким закладанням дренажу. На Фіг. 2 показаний розріз по поливній карті-чеку з різноглибоким закладанням дренажу. До поливної карти-чеку з різноглибоким закладанням дренажу входить: розподільчий канал 1, зрошувач-скид 2, водовипуск 3 в зрошувач-скид 2, водовипуск 4 із зрошувача-скиду 2 в головний дренажно-скидний канал 5; картовий дренажно-скидний канал 6; водовипуск 7 із картового дренажно-скидного каналу 6 в головний дренажно-скидний канал 5; дрена закритого типу глибокого закладання 8; регулююча споруда 9; приукісна дрена 10 мілкого закладання; регулююча споруда 11. Принцип роботи запропонованої конструктивної схеми карти-чека з різноглибоким закладанням дренажу наступний: при вирощуванні затоплюваного рису вода із розподільчого каналу 1 подається через водовипуск 3 в зрошувач-скид 2, з якого переливаючись через бровку, поступає на поверхню чека. При цьому водовипуск 4 на протязі періоду підтримання на картахчеках шару води - закритий. Споруда 9 відкрита до встановлення на поверхні рисової картичека необхідного рівня води. В цей період закриті дрени глибокого закладання 8 та приукісні дрени мілкого закладання 10 працюють в режимі осушення з метою недопущення випереджаючого підйому рівня мінералізованих ґрунтових вод. Після створення необхідного шару води на карті-чеку споруда 9 закривається і дрени глибокого закладання 8 виключається із роботи. Приукісні дрени мілкого закладання 10 працюють на перехоплення фільтраційного потоку із карти-чека в відкриті картові дренажно-скидні канали 6, тим самим зменшують фільтраційний тиск на їх відкоси. Регулююча споруда 11 при цьому відкрита. У випадку різкого спорожнення картового дренажно-скидного каналу приукісна дрена мілкого закладання 10 працює в режимі двосторонньої дії: розвантажує фільтраційний потік як зі сторони карти-чека, так і самого каналу, тим самим, захищає відкоси від деформування. У випадку роботи картових дренажно-скидних каналів у підпертому режимі регулююча споруда 11 закривається. 1 UA 120516 U 5 10 15 20 25 Після завершення поливного сезону, з метою швидкого просушування чеку для проведення механізованого збирання врожаю рису регулюючі споруди 9, 11 відкриваються і дрени як глибокого 8 так і приукісні мілкого закладання 10 разом з картовими дренажно-скидними каналами працюють в режимі осушення протягом всього міжполивного сезону (осінь-зимавесна), забезпечуючи недопущення підйому мінералізованих ґрунтових вод і підтримання їх на необхідному рівні 1,5…1,8 м до початку нового поливного сезону створюючи, таким чином, сприятливий водно-сольовий режим ґрунтів рисової карти. При вирощуванні супутніх культур рисової сівозміни дрени глибокого закладання 8 та приукісні дрени мілкого закладання 10 разом з картовими дренажно-скидними каналами 6 виконують осушувальну функцію, забезпечуючи підтримання необхідної глибини залягання ґрунтових вод на протязі вегетаційного періоду, що сприяє формуванню задовільного водноповітряного і сольового режимів ґрунтів зони аерації. При підпорі рівня води в головному дренажно-скидному каналі 5 дрени глибокого 8 і приукісні дрени мілкого закладання 10 можуть працювати в режимі підґрунтового зволоження карт-чеків. Влаштування приукісних дрен мілкого закладання захищає картові дренажно-скидні канали від руслових деформацій і руйнування, сприяє прискоренню осінньої просушки карт-чеків, підтриманню мінералізованих ґрунтових вод на небезпечній глибині в позавегетаційний період, активізує окисно-відновлювальні процеси в верхньому активному шарі ґрунту та сприяє відновленню його родючості, забезпечує оптимальні швидкості фільтрації на поверхні рисового поля в вегетаційний період під культурою затоплюваного рису, що покращує процес промивки верхньої частини ґрунтового профілю. Джерела інформації: 1. В.Б. Зайцев. Рисовая оросительная система: Книга. - М.: "Колос", 1975. - 352с. (с. 225259). 2. Патент на корисну модель № 104000 (Е02В 13/00, 02В 11/00). Карта-чек рисової системи з закритою дреною-колектором. Бюлетень № 1, 12.01.2016 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Карта-чек рисової системи з різноглибоким закладанням дренажу, яка складається з існуючої відкритої дренажно-скидної, зрошувальної мережі і дооснащена між суміжними зрошувачамискидами закритими дренами глибокого закладання (1,7…2,0 м), що приєднуються до головного дренажно-скидного каналу за допомогою регулюючої споруди, яка відрізняється тим, що в приукісних зонах картових дренажно-скидних каналів виконані приукісні дрени мілкого закладання (1,1…1,3 м) з додатковою регулюючою спорудою. 2 UA 120516 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
