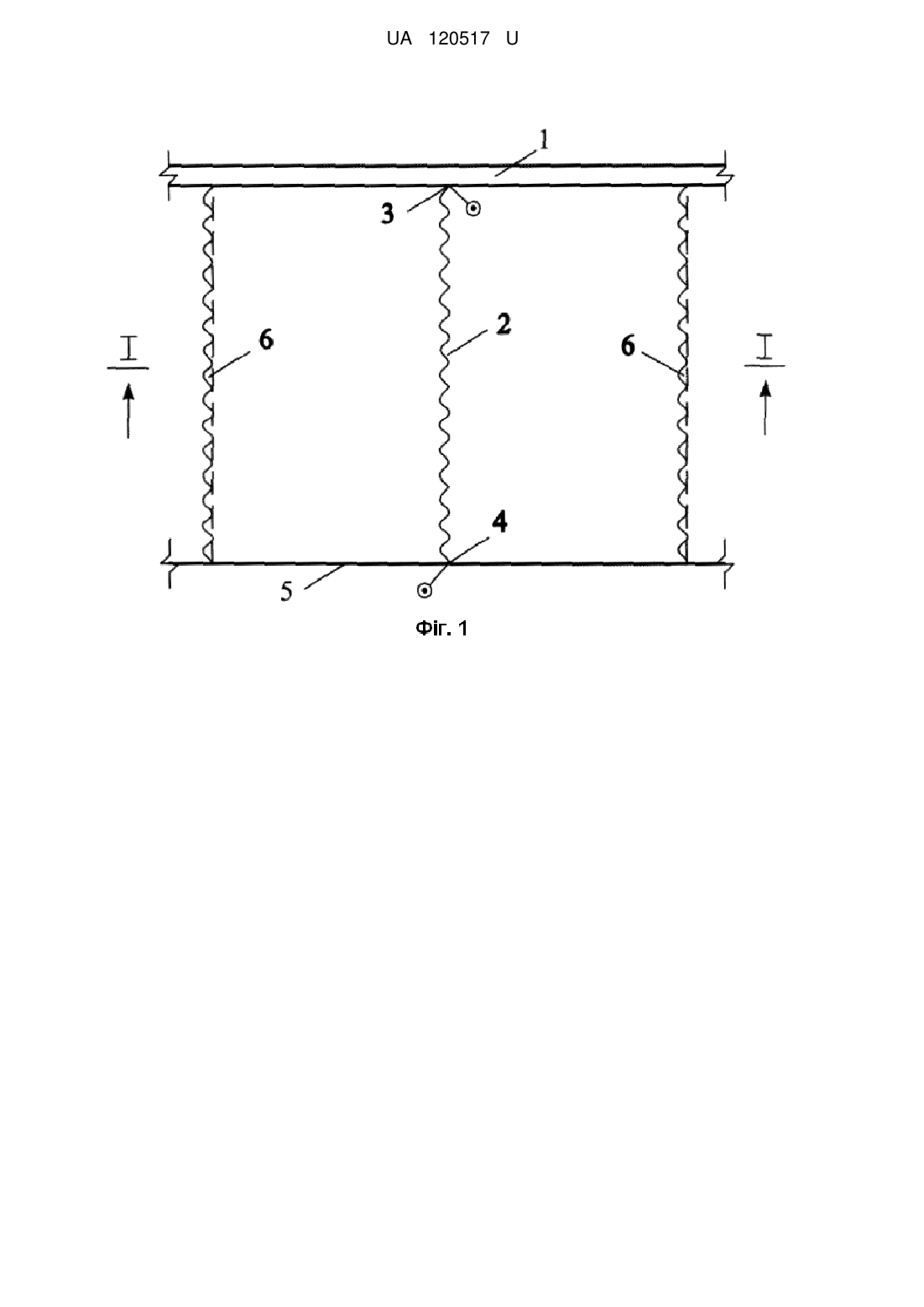

Поливна карта рисової системи для поливу дощуванням

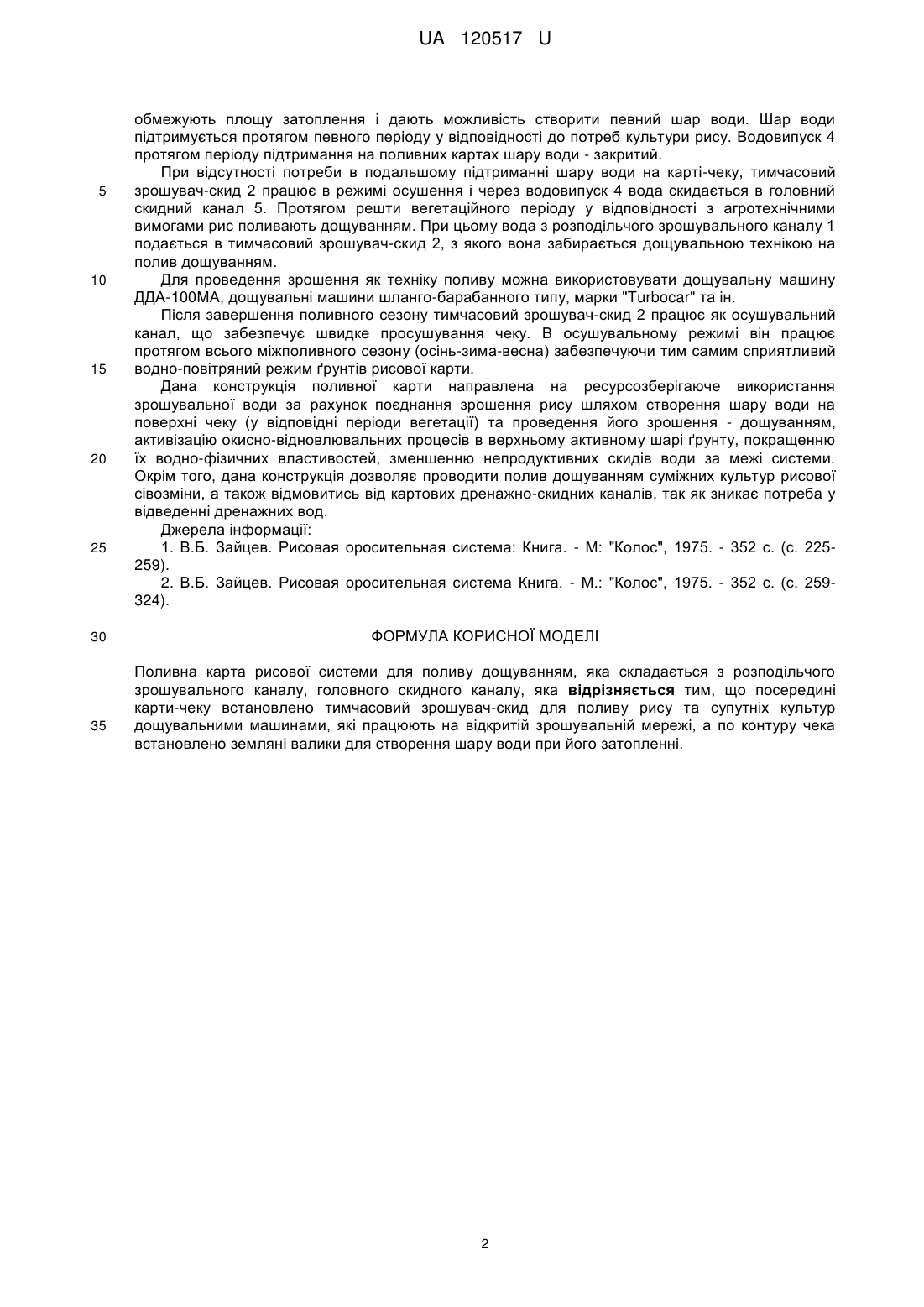

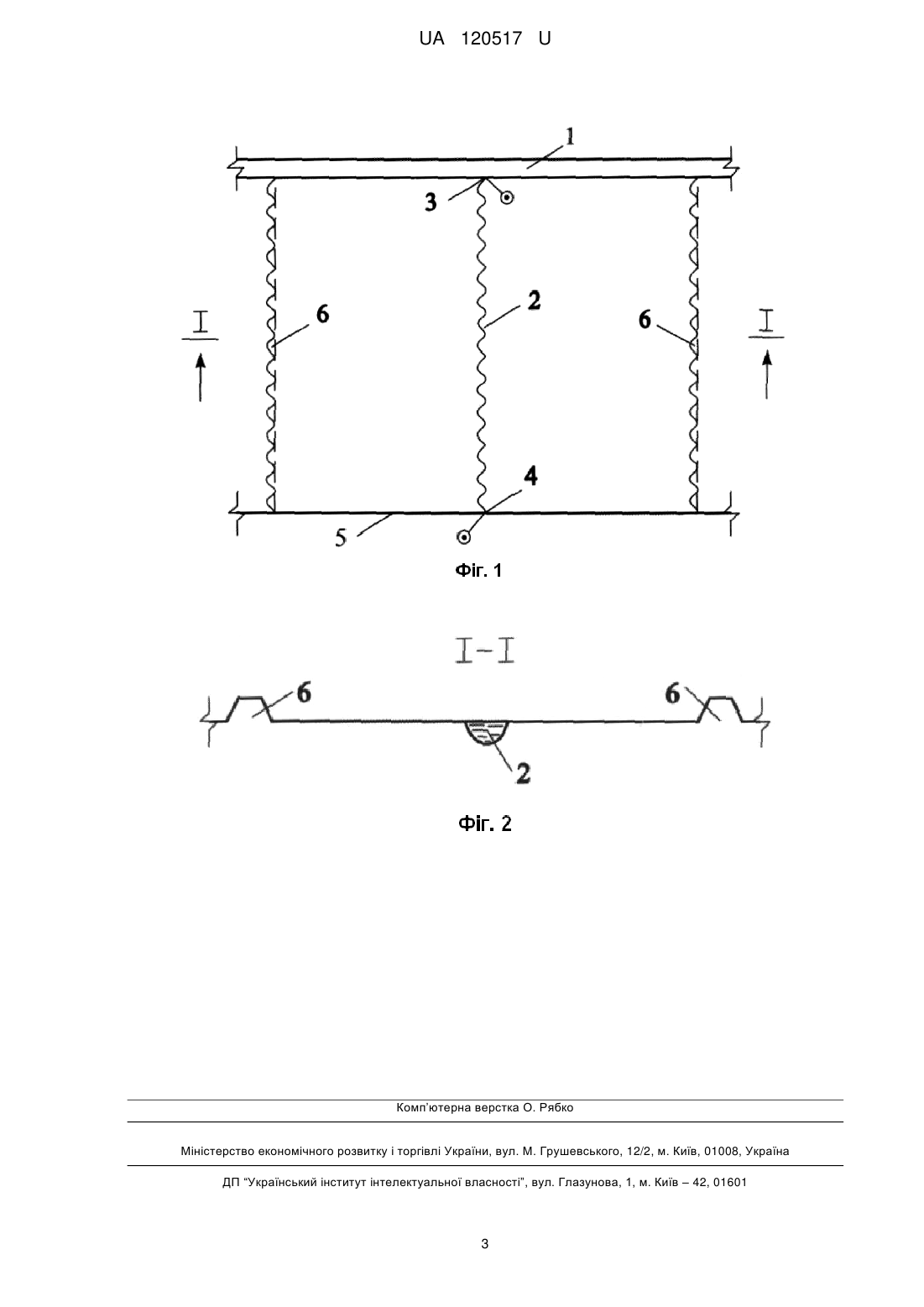

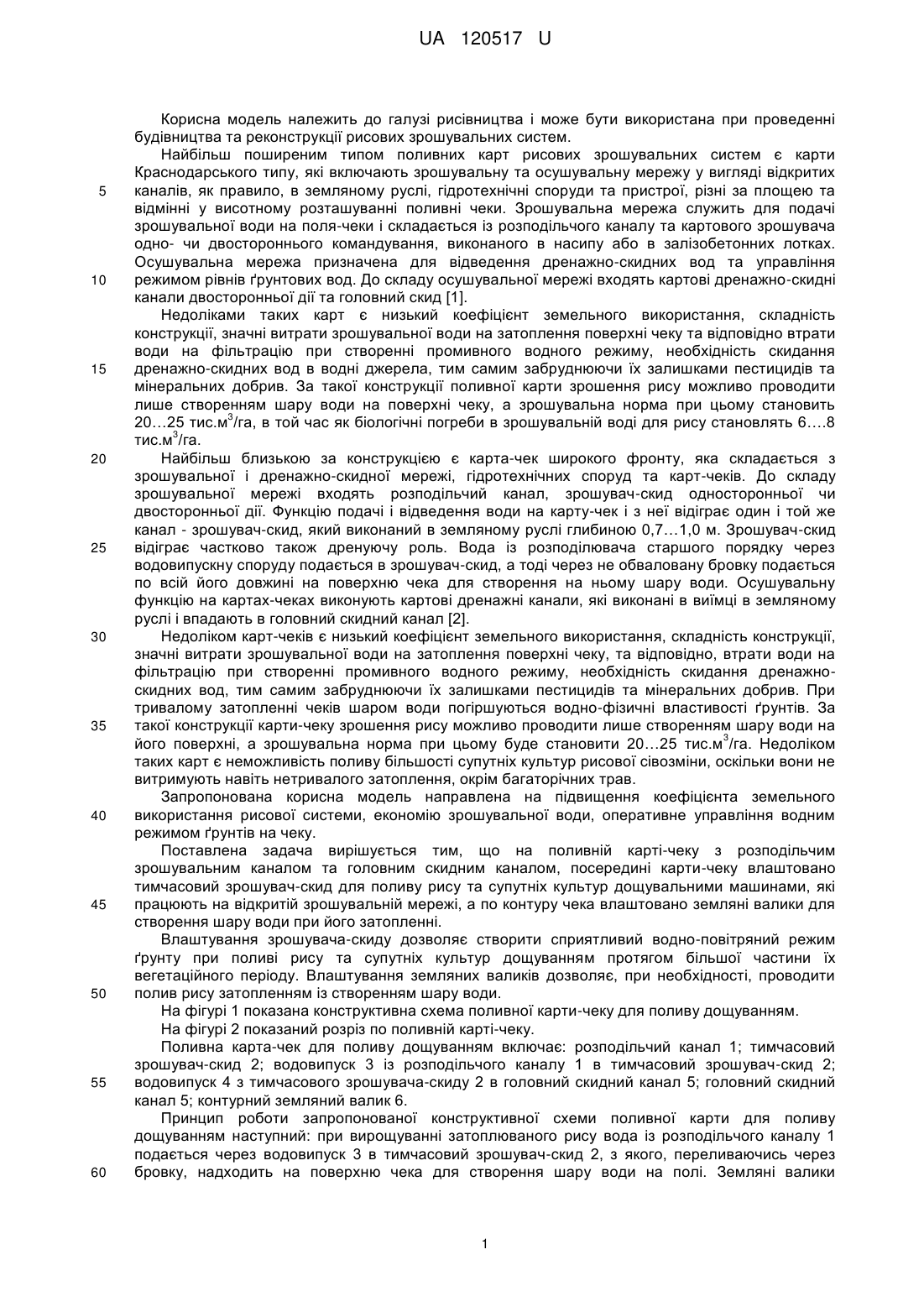

Реферат: Поливна карта рисової системи для поливу дощуванням, яка складається з розподільчого зрошувального каналу, головного скидного каналу. Посередині карти-чеку влаштовано тимчасовий зрошувач-скид для поливу рису та супутніх культур дощувальними машинами, які працюють на відкритій зрошувальній мережі, а по контуру чека встановлено земляні валики для створення шару води при його затопленні. UA 120517 U (12) UA 120517 U UA 120517 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі рисівництва і може бути використана при проведенні будівництва та реконструкції рисових зрошувальних систем. Найбільш поширеним типом поливних карт рисових зрошувальних систем є карти Краснодарського типу, які включають зрошувальну та осушувальну мережу у вигляді відкритих каналів, як правило, в земляному руслі, гідротехнічні споруди та пристрої, різні за площею та відмінні у висотному розташуванні поливні чеки. Зрошувальна мережа служить для подачі зрошувальної води на поля-чеки і складається із розподільчого каналу та картового зрошувача одно- чи двостороннього командування, виконаного в насипу або в залізобетонних лотках. Осушувальна мережа призначена для відведення дренажно-скидних вод та управління режимом рівнів ґрунтових вод. До складу осушувальної мережі входять картові дренажно-скидні канали двосторонньої дії та головний скид [1]. Недоліками таких карт є низький коефіцієнт земельного використання, складність конструкції, значні витрати зрошувальної води на затоплення поверхні чеку та відповідно втрати води на фільтрацію при створенні промивного водного режиму, необхідність скидання дренажно-скидних вод в водні джерела, тим самим забруднюючи їх залишками пестицидів та мінеральних добрив. За такої конструкції поливної карти зрошення рису можливо проводити лише створенням шару води на поверхні чеку, а зрошувальна норма при цьому становить 3 20…25 тис.м /га, в той час як біологічні погреби в зрошувальній воді для рису становлять 6….8 3 тис.м /га. Найбільш близькою за конструкцією є карта-чек широкого фронту, яка складається з зрошувальної і дренажно-скидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільчий канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі глибиною 0,7…1,0 м. Зрошувач-скид відіграє частково також дренуючу роль. Вода із розподілювача старшого порядку через водовипускну споруду подається в зрошувач-скид, а тоді через не обваловану бровку подається по всій його довжині на поверхню чека для створення на ньому шару води. Осушувальну функцію на картах-чеках виконують картові дренажні канали, які виконані в виїмці в земляному руслі і впадають в головний скидний канал [2]. Недоліком карт-чеків є низький коефіцієнт земельного використання, складність конструкції, значні витрати зрошувальної води на затоплення поверхні чеку, та відповідно, втрати води на фільтрацію при створенні промивного водного режиму, необхідність скидання дренажноскидних вод, тим самим забруднюючи їх залишками пестицидів та мінеральних добрив. При тривалому затопленні чеків шаром води погіршуються водно-фізичні властивості ґрунтів. За такої конструкції карти-чеку зрошення рису можливо проводити лише створенням шару води на 3 його поверхні, а зрошувальна норма при цьому буде становити 20…25 тис.м /га. Недоліком таких карт є неможливість поливу більшості супутніх культур рисової сівозміни, оскільки вони не витримують навіть нетривалого затоплення, окрім багаторічних трав. Запропонована корисна модель направлена на підвищення коефіцієнта земельного використання рисової системи, економію зрошувальної води, оперативне управління водним режимом ґрунтів на чеку. Поставлена задача вирішується тим, що на поливній карті-чеку з розподільчим зрошувальним каналом та головним скидним каналом, посередині карти-чеку влаштовано тимчасовий зрошувач-скид для поливу рису та супутніх культур дощувальними машинами, які працюють на відкритій зрошувальній мережі, а по контуру чека влаштовано земляні валики для створення шару води при його затопленні. Влаштування зрошувача-скиду дозволяє створити сприятливий водно-повітряний режим ґрунту при поливі рису та супутніх культур дощуванням протягом більшої частини їх вегетаційного періоду. Влаштування земляних валиків дозволяє, при необхідності, проводити полив рису затопленням із створенням шару води. На фігурі 1 показана конструктивна схема поливної карти-чеку для поливу дощуванням. На фігурі 2 показаний розріз по поливній карті-чеку. Поливна карта-чек для поливу дощуванням включає: розподільчий канал 1; тимчасовий зрошувач-скид 2; водовипуск 3 із розподільчого каналу 1 в тимчасовий зрошувач-скид 2; водовипуск 4 з тимчасового зрошувача-скиду 2 в головний скидний канал 5; головний скидний канал 5; контурний земляний валик 6. Принцип роботи запропонованої конструктивної схеми поливної карти для поливу дощуванням наступний: при вирощуванні затоплюваного рису вода із розподільчого каналу 1 подається через водовипуск 3 в тимчасовий зрошувач-скид 2, з якого, переливаючись через бровку, надходить на поверхню чека для створення шару води на полі. Земляні валики 1 UA 120517 U 5 10 15 20 25 30 35 обмежують площу затоплення і дають можливість створити певний шар води. Шар води підтримується протягом певного періоду у відповідності до потреб культури рису. Водовипуск 4 протягом періоду підтримання на поливних картах шару води - закритий. При відсутності потреби в подальшому підтриманні шару води на карті-чеку, тимчасовий зрошувач-скид 2 працює в режимі осушення і через водовипуск 4 вода скидається в головний скидний канал 5. Протягом решти вегетаційного періоду у відповідності з агротехнічними вимогами рис поливають дощуванням. При цьому вода з розподільчого зрошувального каналу 1 подається в тимчасовий зрошувач-скид 2, з якого вона забирається дощувальною технікою на полив дощуванням. Для проведення зрошення як техніку поливу можна використовувати дощувальну машину ДДА-100МА, дощувальні машини шланго-барабанного типу, марки "Turbocar" та ін. Після завершення поливного сезону тимчасовий зрошувач-скид 2 працює як осушувальний канал, що забезпечує швидке просушування чеку. В осушувальному режимі він працює протягом всього міжполивного сезону (осінь-зима-весна) забезпечуючи тим самим сприятливий водно-повітряний режим ґрунтів рисової карти. Дана конструкція поливної карти направлена на ресурсозберігаюче використання зрошувальної води за рахунок поєднання зрошення рису шляхом створення шару води на поверхні чеку (у відповідні періоди вегетації) та проведення його зрошення - дощуванням, активізацію окисно-відновлювальних процесів в верхньому активному шарі ґрунту, покращенню їх водно-фізичних властивостей, зменшенню непродуктивних скидів води за межі системи. Окрім того, дана конструкція дозволяє проводити полив дощуванням суміжних культур рисової сівозміни, а також відмовитись від картових дренажно-скидних каналів, так як зникає потреба у відведенні дренажних вод. Джерела інформації: 1. В.Б. Зайцев. Рисовая оросительная система: Книга. - М: "Колос", 1975. - 352 с. (с. 225259). 2. В.Б. Зайцев. Рисовая оросительная система Книга. - Μ.: "Колос", 1975. - 352 с. (с. 259324). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Поливна карта рисової системи для поливу дощуванням, яка складається з розподільчого зрошувального каналу, головного скидного каналу, яка відрізняється тим, що посередині карти-чеку встановлено тимчасовий зрошувач-скид для поливу рису та супутніх культур дощувальними машинами, які працюють на відкритій зрошувальній мережі, а по контуру чека встановлено земляні валики для створення шару води при його затопленні. 2 UA 120517 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
