Карта-чек рисової системи з закритою дреною-колектором

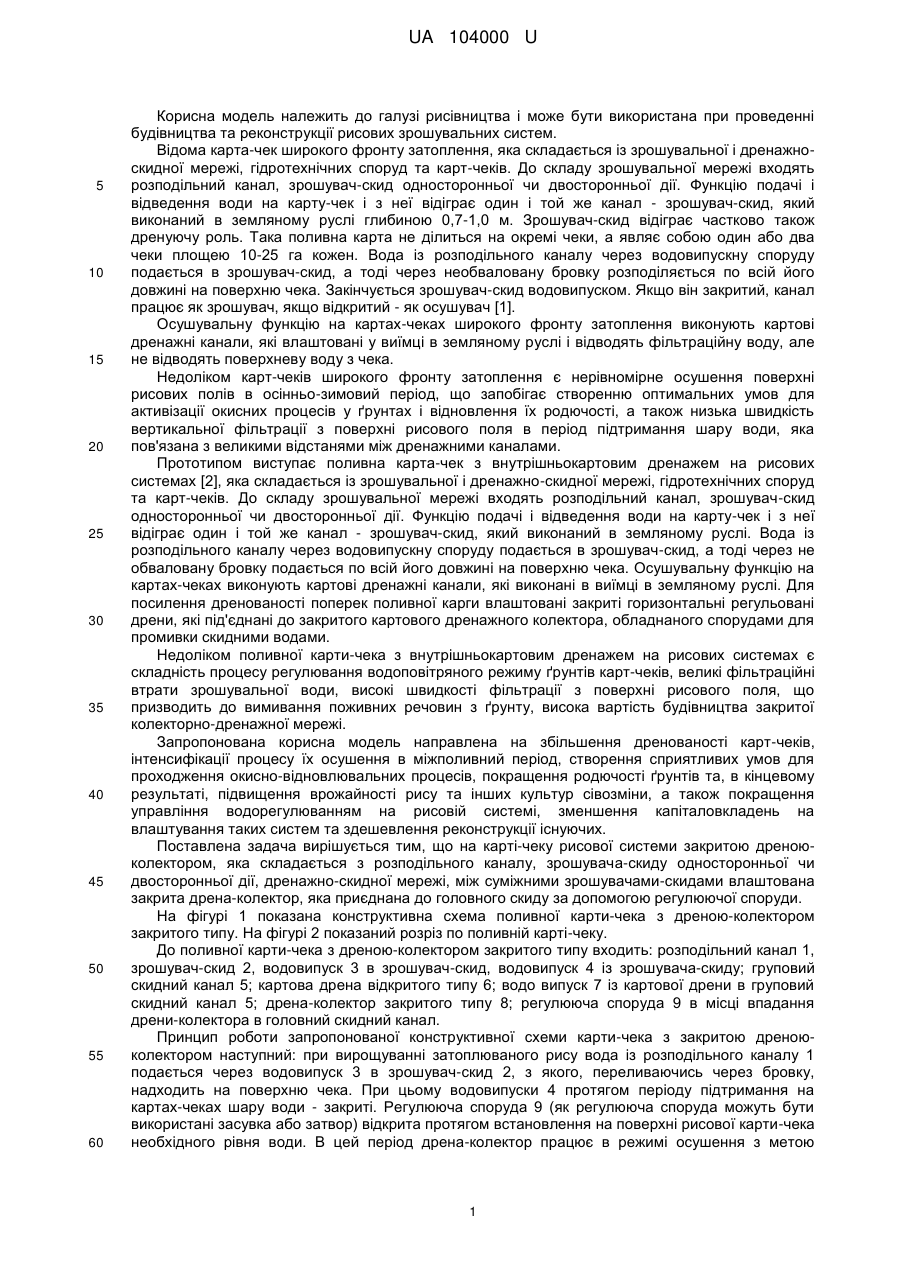

Реферат: Карта-чек рисової системи з закритою дреною-колектором складається з розподільного каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі. Між суміжними зрошувачами-скидами влаштована закрита дрена-колектор, яка приєднана до головного скиду за допомогою регулюючої споруди. UA 104000 U (12) UA 104000 U UA 104000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі рисівництва і може бути використана при проведенні будівництва та реконструкції рисових зрошувальних систем. Відома карта-чек широкого фронту затоплення, яка складається із зрошувальної і дренажноскидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільний канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі глибиною 0,7-1,0 м. Зрошувач-скид відіграє частково також дренуючу роль. Така поливна карта не ділиться на окремі чеки, а являє собою один або два чеки площею 10-25 га кожен. Вода із розподільного каналу через водовипускну споруду подається в зрошувач-скид, а тоді через необваловану бровку розподіляється по всій його довжині на поверхню чека. Закінчується зрошувач-скид водовипуском. Якщо він закритий, канал працює як зрошувач, якщо відкритий - як осушувач [1]. Осушувальну функцію на картах-чеках широкого фронту затоплення виконують картові дренажні канали, які влаштовані у виїмці в земляному руслі і відводять фільтраційну воду, але не відводять поверхневу воду з чека. Недоліком карт-чеків широкого фронту затоплення є нерівномірне осушення поверхні рисових полів в осінньо-зимовий період, що запобігає створенню оптимальних умов для активізації окисних процесів у ґрунтах і відновлення їх родючості, а також низька швидкість вертикальної фільтрації з поверхні рисового поля в період підтримання шару води, яка пов'язана з великими відстанями між дренажними каналами. Прототипом виступає поливна карта-чек з внутрішньокартовим дренажем на рисових системах [2], яка складається із зрошувальної і дренажно-скидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільний канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі. Вода із розподільного каналу через водовипускну споруду подається в зрошувач-скид, а тоді через не обваловану бровку подається по всій його довжині на поверхню чека. Осушувальну функцію на картах-чеках виконують картові дренажні канали, які виконані в виїмці в земляному руслі. Для посилення дренованості поперек поливної карги влаштовані закриті горизонтальні регульовані дрени, які під'єднані до закритого картового дренажного колектора, обладнаного спорудами для промивки скидними водами. Недоліком поливної карти-чека з внутрішньокартовим дренажем на рисових системах є складність процесу регулювання водоповітряного режиму ґрунтів карт-чеків, великі фільтраційні втрати зрошувальної води, високі швидкості фільтрації з поверхні рисового поля, що призводить до вимивання поживних речовин з ґрунту, висока вартість будівництва закритої колекторно-дренажної мережі. Запропонована корисна модель направлена на збільшення дренованості карт-чеків, інтенсифікації процесу їх осушення в міжполивний період, створення сприятливих умов для проходження окисно-відновлювальних процесів, покращення родючості ґрунтів та, в кінцевому результаті, підвищення врожайності рису та інших культур сівозміни, а також покращення управління водорегулюванням на рисовій системі, зменшення капіталовкладень на влаштування таких систем та здешевлення реконструкції існуючих. Поставлена задача вирішується тим, що на карті-чеку рисової системи закритою дреноюколектором, яка складається з розподільного каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі, між суміжними зрошувачами-скидами влаштована закрита дрена-колектор, яка приєднана до головного скиду за допомогою регулюючої споруди. На фігурі 1 показана конструктивна схема поливної карти-чека з дреною-колектором закритого типу. На фігурі 2 показаний розріз по поливній карті-чеку. До поливної карти-чека з дреною-колектором закритого типу входить: розподільний канал 1, зрошувач-скид 2, водовипуск 3 в зрошувач-скид, водовипуск 4 із зрошувача-скиду; груповий скидний канал 5; картова дрена відкритого типу 6; водо випуск 7 із картової дрени в груповий скидний канал 5; дрена-колектор закритого типу 8; регулююча споруда 9 в місці впадання дрени-колектора в головний скидний канал. Принцип роботи запропонованої конструктивної схеми карти-чека з закритою дреноюколектором наступний: при вирощуванні затоплюваного рису вода із розподільного каналу 1 подається через водовипуск 3 в зрошувач-скид 2, з якого, переливаючись через бровку, надходить на поверхню чека. При цьому водовипуски 4 протягом періоду підтримання на картах-чеках шару води - закриті. Регулююча споруда 9 (як регулююча споруда можуть бути використані засувка або затвор) відкрита протягом встановлення на поверхні рисової карти-чека необхідного рівня води. В цей період дрена-колектор працює в режимі осушення з метою 1 UA 104000 U 5 10 15 20 25 недопущення підйому рівня ґрунтових вод в зоні впливу зрошувача-скиду. Вода, яка буде фільтрувати із зрошувача-скиду, буде перехоплюватись дреною-колектором, що не призведе до підйому мінералізованих ґрунтових вод в верхні шари ґрунтового профілю і тим самим створить умови для промивання ґрунтів прісними зрошувальними водами. Після створення необхідного шару води на карті-чеку регулююча споруда 9 закривається і дрена-колектор виключається із роботи. Після завершення поливного сезону, з метою швидкого просушування чеку для забезпечення механізованого збирання врожаю рису регулююча споруда 9 відкривається і дрена-колектор працює в режимі осушення для інтенсифікації процесу зниження рівня ґрунтових вод на якомога більшу глибину. В такому режимі дрена-колектор працює протягом всього міжполивного сезону (осінь-зима-весна), забезпечуючи недопущення підйому мінералізованих ґрунтових вод і підтримання їх на необхідному рівні 1,5-1,8 м до початку нового поливного сезону створюючи, таким чином, сприятливий водно-сольовий режим ґрунтів рисової карти. При вирощуванні супутніх культур рисової сівозміни дрена-колектор працює в режимі осушення, забезпечуючи підтримання необхідної глибини залягання ґрунтових вод протягом вегетаційного періоду, що сприяє формуванню задовільного водно-повітряного і сольового режимів ґрунтів зони аерації. При підпорі рівня води в дренажно-скидному каналі дренаколектор може працювати в режимі підґрунтового зволоження. Влаштування додаткової закритої дрени-колектора прискорює таким чином осінню просушку карт-чеків, сприяє підтриманню мінералізованих ґрунтових вод на небезпечній глибині в міжвегетаційний період, що сприяє активізації окисно-відновлювальних процесів в верхньому активному шарі ґрунту та відновлення його родючості, забезпечує оптимальні швидкості фільтрації по всій поверхні рисового поля в вегетаційний період під культурою затоплюваного рису, що покращує процес промивки верхньої частини ґрунтового профілю. Джерела інформації: 1. Зайцев В.Б. Рисовая оросительная система: Книга. - М.: "Колос", 1975. – 352 с. (с.225259). 2. Патент на корисну модель "Поливна карта-чек з внутрішньокартовим дренажем на рисових системах" (UA 36395 U), E02B 13/00. Бюл. № 20, 2008 р. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Карта-чек рисової системи з закритою дреною-колектором, яка складається з розподільного каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі, яка відрізняється тим, що між суміжними зрошувачами-скидами влаштована закрита дренаколектор, яка приєднана до головного скиду за допомогою регулюючої споруди. 2 UA 104000 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
