Карта-чек рисової системи з закритою дреною-колектором і ловчою дреною

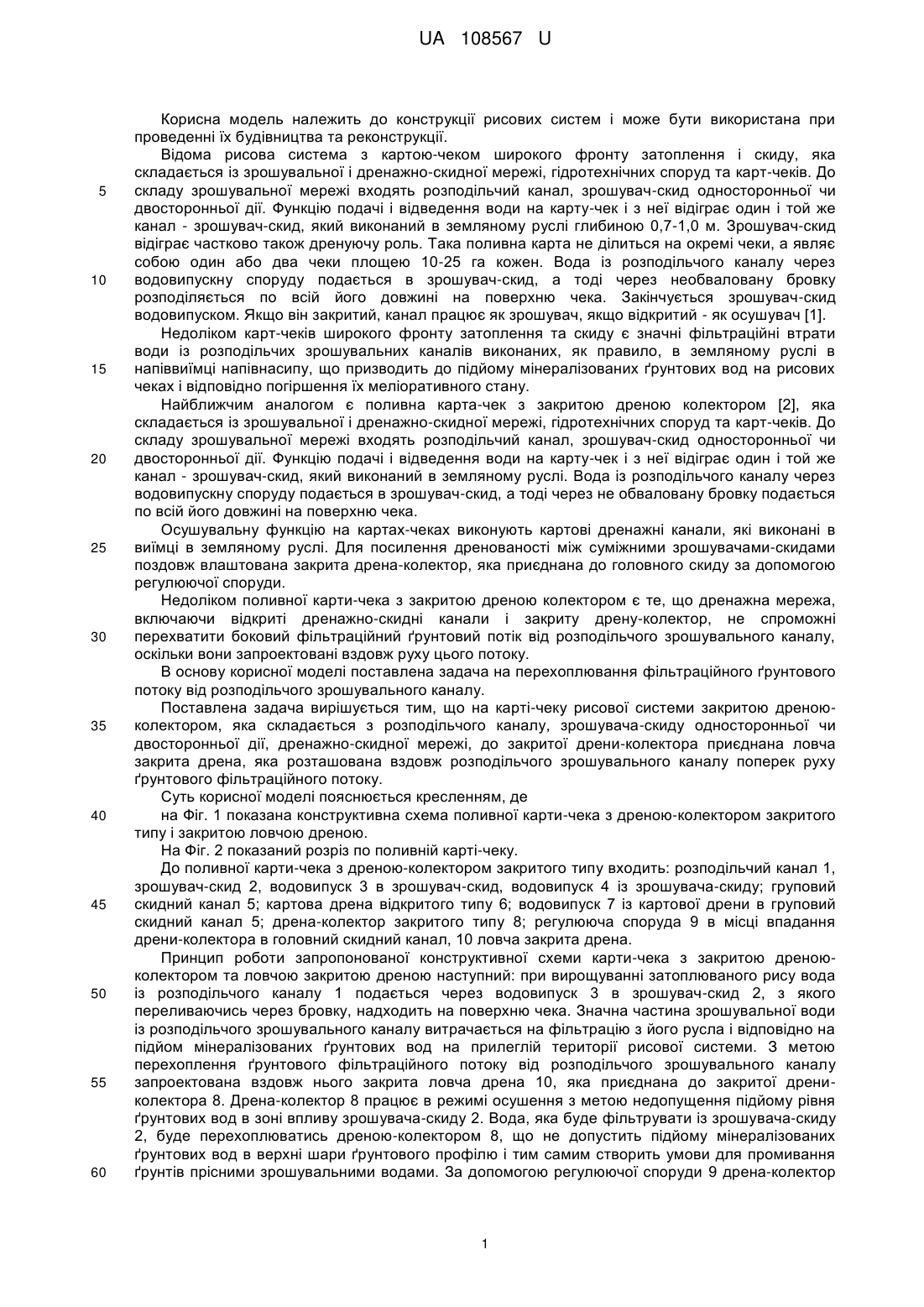

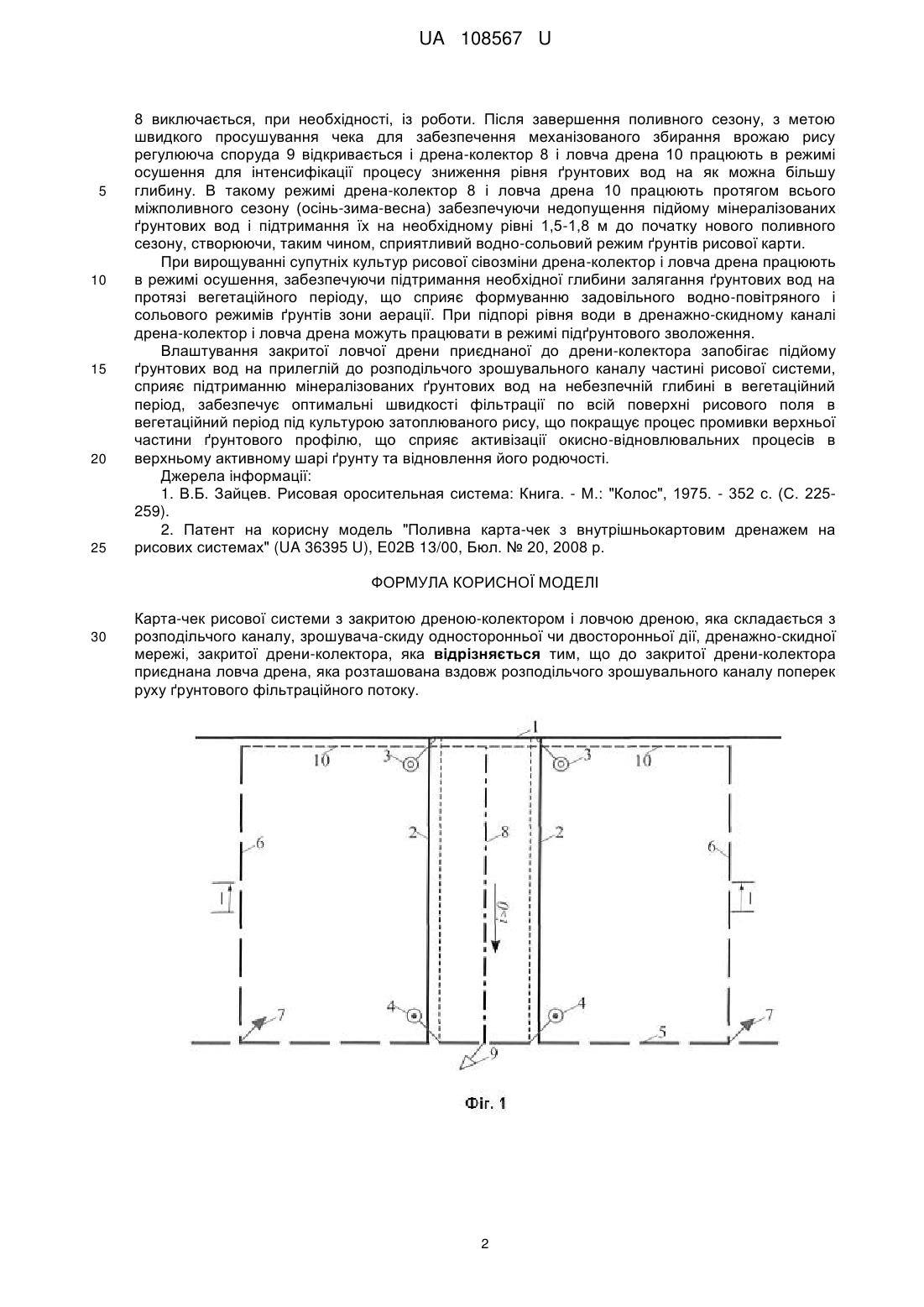

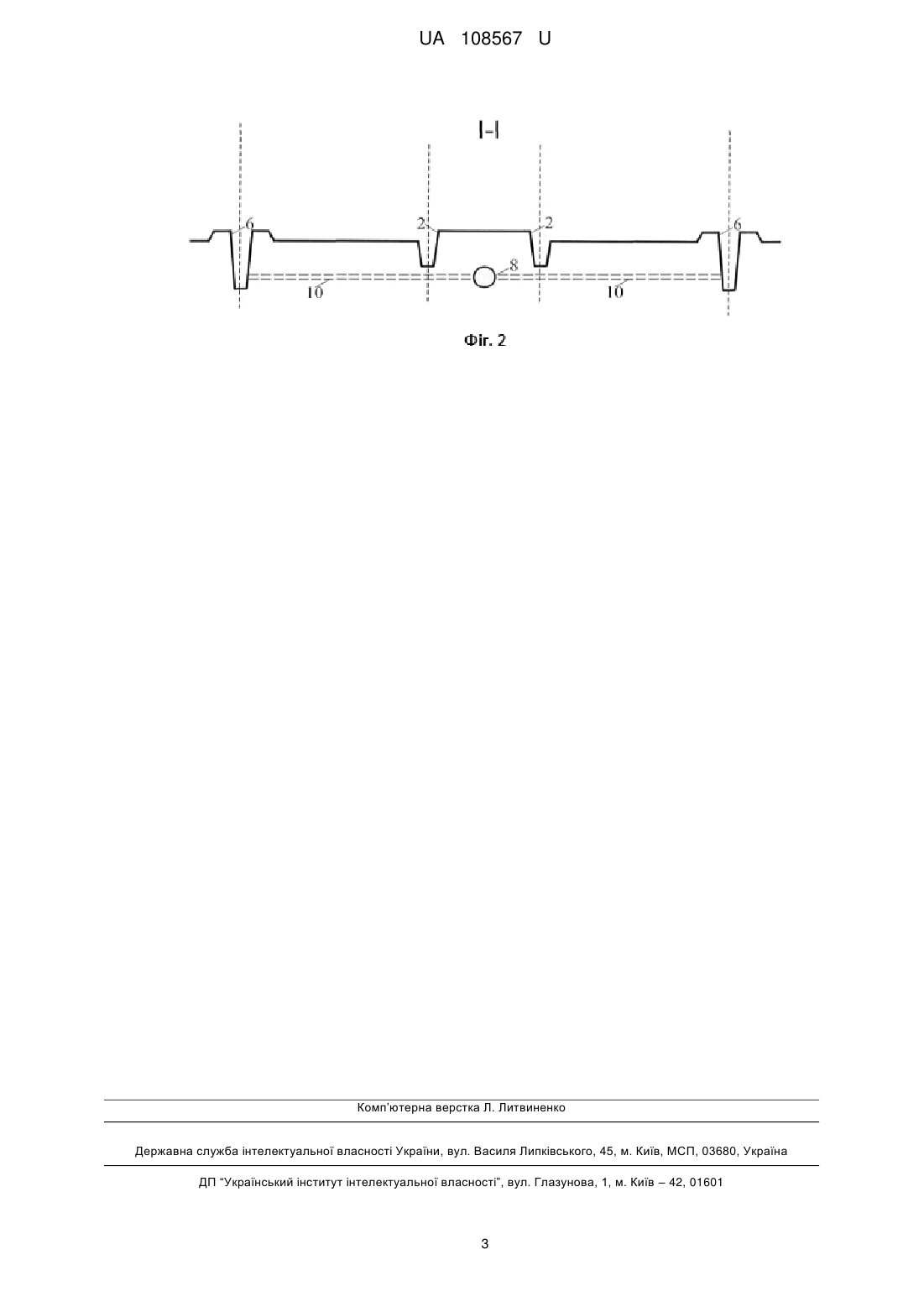

Реферат: Карта-чек рисової системи з закритою дреною-колектором і ловчою дреною складається з розподільчого каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі, закритої дрени-колектора. До закритої дрени-колектора приєднана ловча дрена, яка розташована вздовж розподільчого зрошувального каналу поперек руху ґрунтового фільтраційного потоку. UA 108567 U (12) UA 108567 U UA 108567 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції рисових систем і може бути використана при проведенні їх будівництва та реконструкції. Відома рисова система з картою-чеком широкого фронту затоплення і скиду, яка складається із зрошувальної і дренажно-скидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільчий канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі глибиною 0,7-1,0 м. Зрошувач-скид відіграє частково також дренуючу роль. Така поливна карта не ділиться на окремі чеки, а являє собою один або два чеки площею 10-25 га кожен. Вода із розподільчого каналу через водовипускну споруду подається в зрошувач-скид, а тоді через необваловану бровку розподіляється по всій його довжині на поверхню чека. Закінчується зрошувач-скид водовипуском. Якщо він закритий, канал працює як зрошувач, якщо відкритий - як осушувач [1]. Недоліком карт-чеків широкого фронту затоплення та скиду є значні фільтраційні втрати води із розподільчих зрошувальних каналів виконаних, як правило, в земляному руслі в напіввиїмці напівнасипу, що призводить до підйому мінералізованих ґрунтових вод на рисових чеках і відповідно погіршення їх меліоративного стану. Найближчим аналогом є поливна карта-чек з закритою дреною колектором [2], яка складається із зрошувальної і дренажно-скидної мережі, гідротехнічних споруд та карт-чеків. До складу зрошувальної мережі входять розподільчий канал, зрошувач-скид односторонньої чи двосторонньої дії. Функцію подачі і відведення води на карту-чек і з неї відіграє один і той же канал - зрошувач-скид, який виконаний в земляному руслі. Вода із розподільчого каналу через водовипускну споруду подається в зрошувач-скид, а тоді через не обваловану бровку подається по всій його довжині на поверхню чека. Осушувальну функцію на картах-чеках виконують картові дренажні канали, які виконані в виїмці в земляному руслі. Для посилення дренованості між суміжними зрошувачами-скидами поздовж влаштована закрита дрена-колектор, яка приєднана до головного скиду за допомогою регулюючої споруди. Недоліком поливної карти-чека з закритою дреною колектором є те, що дренажна мережа, включаючи відкриті дренажно-скидні канали і закриту дрену-колектор, не спроможні перехватити боковий фільтраційний ґрунтовий потік від розподільчого зрошувального каналу, оскільки вони запроектовані вздовж руху цього потоку. В основу корисної моделі поставлена задача на перехоплювання фільтраційного ґрунтового потоку від розподільчого зрошувального каналу. Поставлена задача вирішується тим, що на карті-чеку рисової системи закритою дреноюколектором, яка складається з розподільчого каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі, до закритої дрени-колектора приєднана ловча закрита дрена, яка розташована вздовж розподільчого зрошувального каналу поперек руху ґрунтового фільтраційного потоку. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 показана конструктивна схема поливної карти-чека з дреною-колектором закритого типу і закритою ловчою дреною. На Фіг. 2 показаний розріз по поливній карті-чеку. До поливної карти-чека з дреною-колектором закритого типу входить: розподільчий канал 1, зрошувач-скид 2, водовипуск 3 в зрошувач-скид, водовипуск 4 із зрошувача-скиду; груповий скидний канал 5; картова дрена відкритого типу 6; водовипуск 7 із картової дрени в груповий скидний канал 5; дрена-колектор закритого типу 8; регулююча споруда 9 в місці впадання дрени-колектора в головний скидний канал, 10 ловча закрита дрена. Принцип роботи запропонованої конструктивної схеми карти-чека з закритою дреноюколектором та ловчою закритою дреною наступний: при вирощуванні затоплюваного рису вода із розподільчого каналу 1 подається через водовипуск 3 в зрошувач-скид 2, з якого переливаючись через бровку, надходить на поверхню чека. Значна частина зрошувальної води із розподільчого зрошувального каналу витрачається на фільтрацію з його русла і відповідно на підйом мінералізованих ґрунтових вод на прилеглій території рисової системи. З метою перехоплення ґрунтового фільтраційного потоку від розподільчого зрошувального каналу запроектована вздовж нього закрита ловча дрена 10, яка приєднана до закритої дрениколектора 8. Дрена-колектор 8 працює в режимі осушення з метою недопущення підйому рівня ґрунтових вод в зоні впливу зрошувача-скиду 2. Вода, яка буде фільтрувати із зрошувача-скиду 2, буде перехоплюватись дреною-колектором 8, що не допустить підйому мінералізованих ґрунтових вод в верхні шари ґрунтового профілю і тим самим створить умови для промивання ґрунтів прісними зрошувальними водами. За допомогою регулюючої споруди 9 дрена-колектор 1 UA 108567 U 5 10 15 20 25 8 виключається, при необхідності, із роботи. Після завершення поливного сезону, з метою швидкого просушування чека для забезпечення механізованого збирання врожаю рису регулююча споруда 9 відкривається і дрена-колектор 8 і ловча дрена 10 працюють в режимі осушення для інтенсифікації процесу зниження рівня ґрунтових вод на як можна більшу глибину. В такому режимі дрена-колектор 8 і ловча дрена 10 працюють протягом всього міжполивного сезону (осінь-зима-весна) забезпечуючи недопущення підйому мінералізованих ґрунтових вод і підтримання їх на необхідному рівні 1,5-1,8 м до початку нового поливного сезону, створюючи, таким чином, сприятливий водно-сольовий режим ґрунтів рисової карти. При вирощуванні супутніх культур рисової сівозміни дрена-колектор і ловча дрена працюють в режимі осушення, забезпечуючи підтримання необхідної глибини залягання ґрунтових вод на протязі вегетаційного періоду, що сприяє формуванню задовільного водно-повітряного і сольового режимів ґрунтів зони аерації. При підпорі рівня води в дренажно-скидному каналі дрена-колектор і ловча дрена можуть працювати в режимі підґрунтового зволоження. Влаштування закритої ловчої дрени приєднаної до дрени-колектора запобігає підйому ґрунтових вод на прилеглій до розподільчого зрошувального каналу частині рисової системи, сприяє підтриманню мінералізованих ґрунтових вод на небезпечній глибині в вегетаційний період, забезпечує оптимальні швидкості фільтрації по всій поверхні рисового поля в вегетаційний період під культурою затоплюваного рису, що покращує процес промивки верхньої частини ґрунтового профілю, що сприяє активізації окисно-відновлювальних процесів в верхньому активному шарі ґрунту та відновлення його родючості. Джерела інформації: 1. В.Б. Зайцев. Рисовая оросительная система: Книга. - М.: "Колос", 1975. - 352 с. (С. 225259). 2. Патент на корисну модель "Поливна карта-чек з внутрішньокартовим дренажем на рисових системах" (UA 36395 U), E02В 13/00, Бюл. № 20, 2008 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Карта-чек рисової системи з закритою дреною-колектором і ловчою дреною, яка складається з розподільчого каналу, зрошувача-скиду односторонньої чи двосторонньої дії, дренажно-скидної мережі, закритої дрени-колектора, яка відрізняється тим, що до закритої дрени-колектора приєднана ловча дрена, яка розташована вздовж розподільчого зрошувального каналу поперек руху ґрунтового фільтраційного потоку. 2 UA 108567 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
