Пристрій для переробки полімерних матеріалів

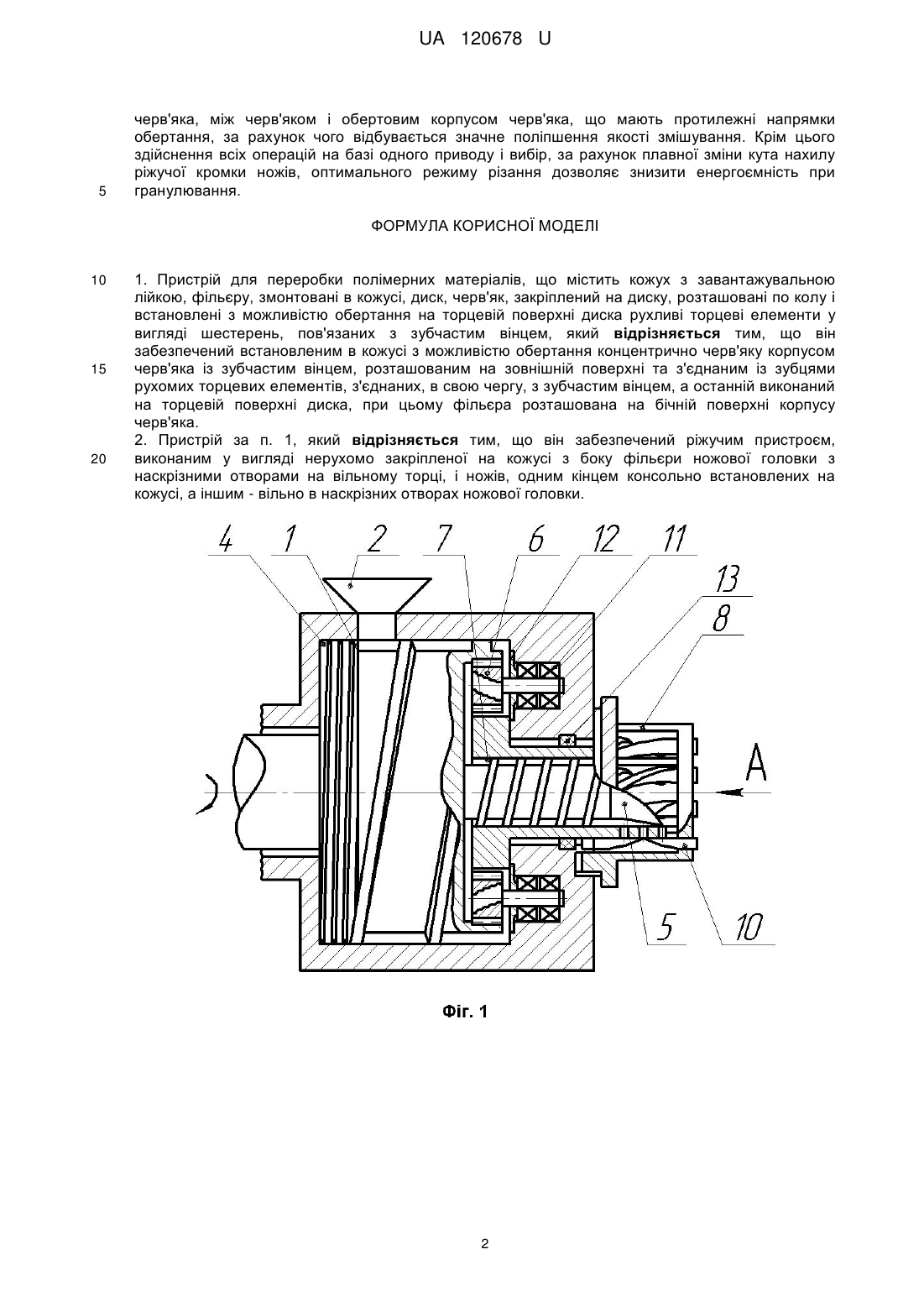

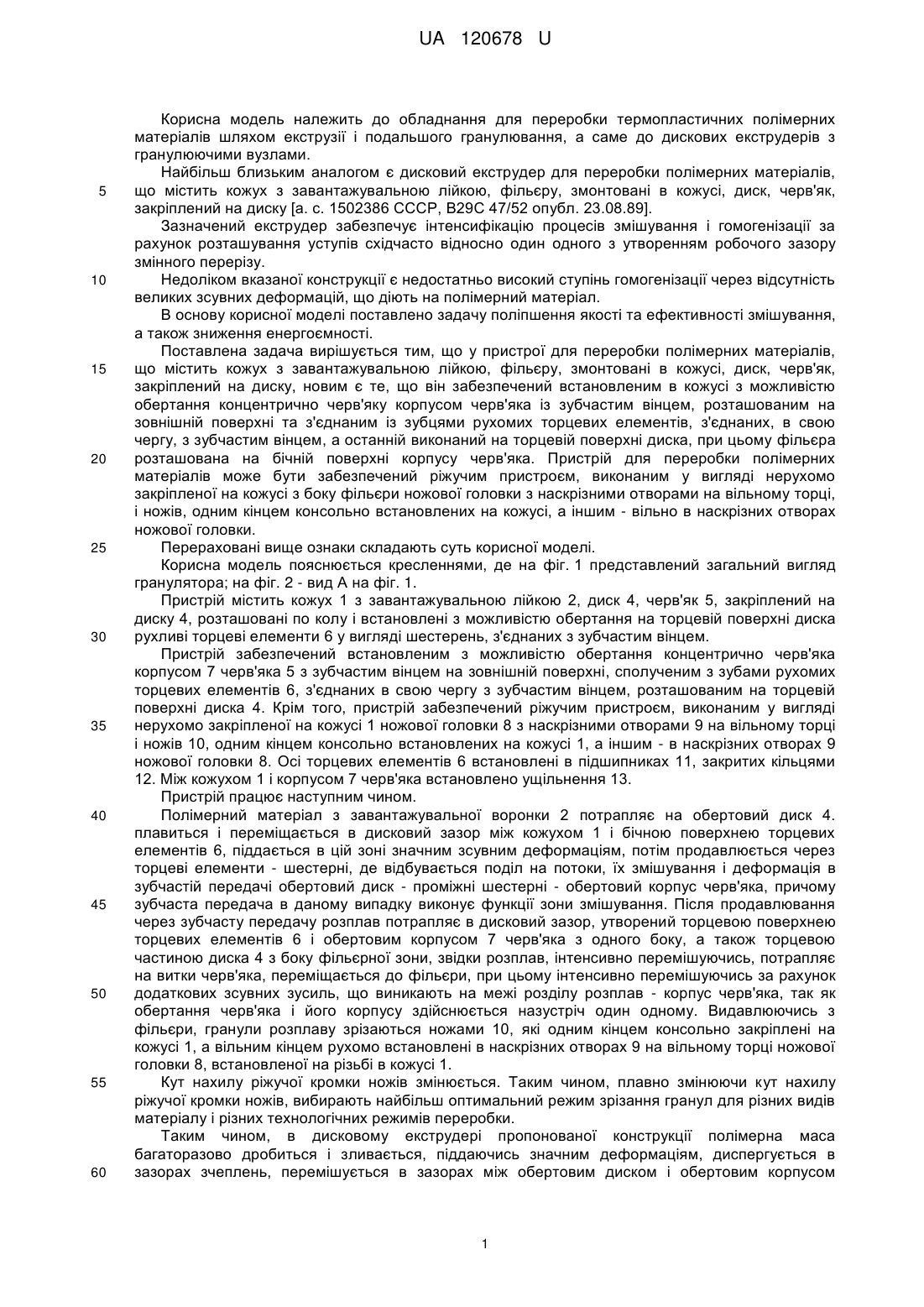

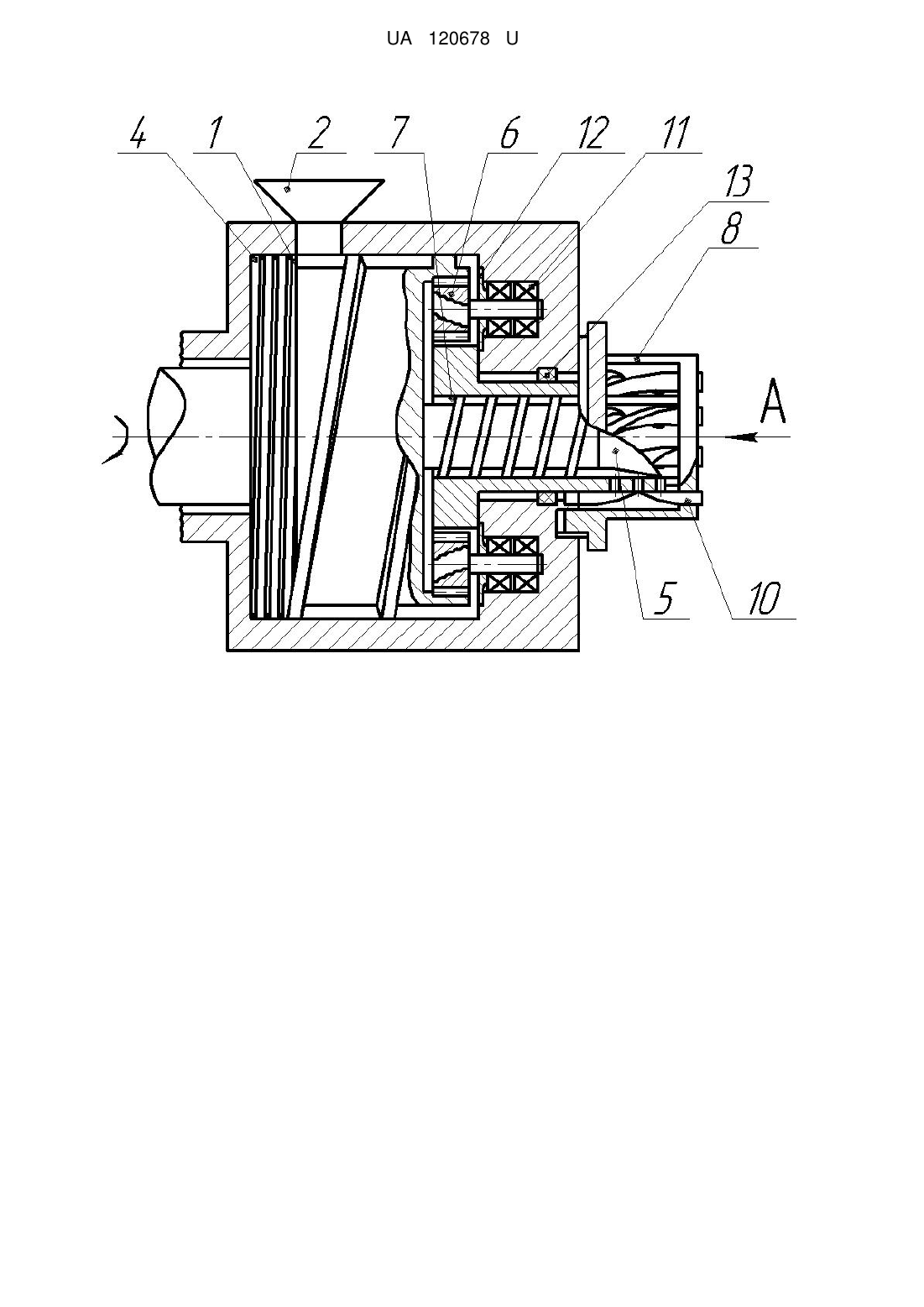

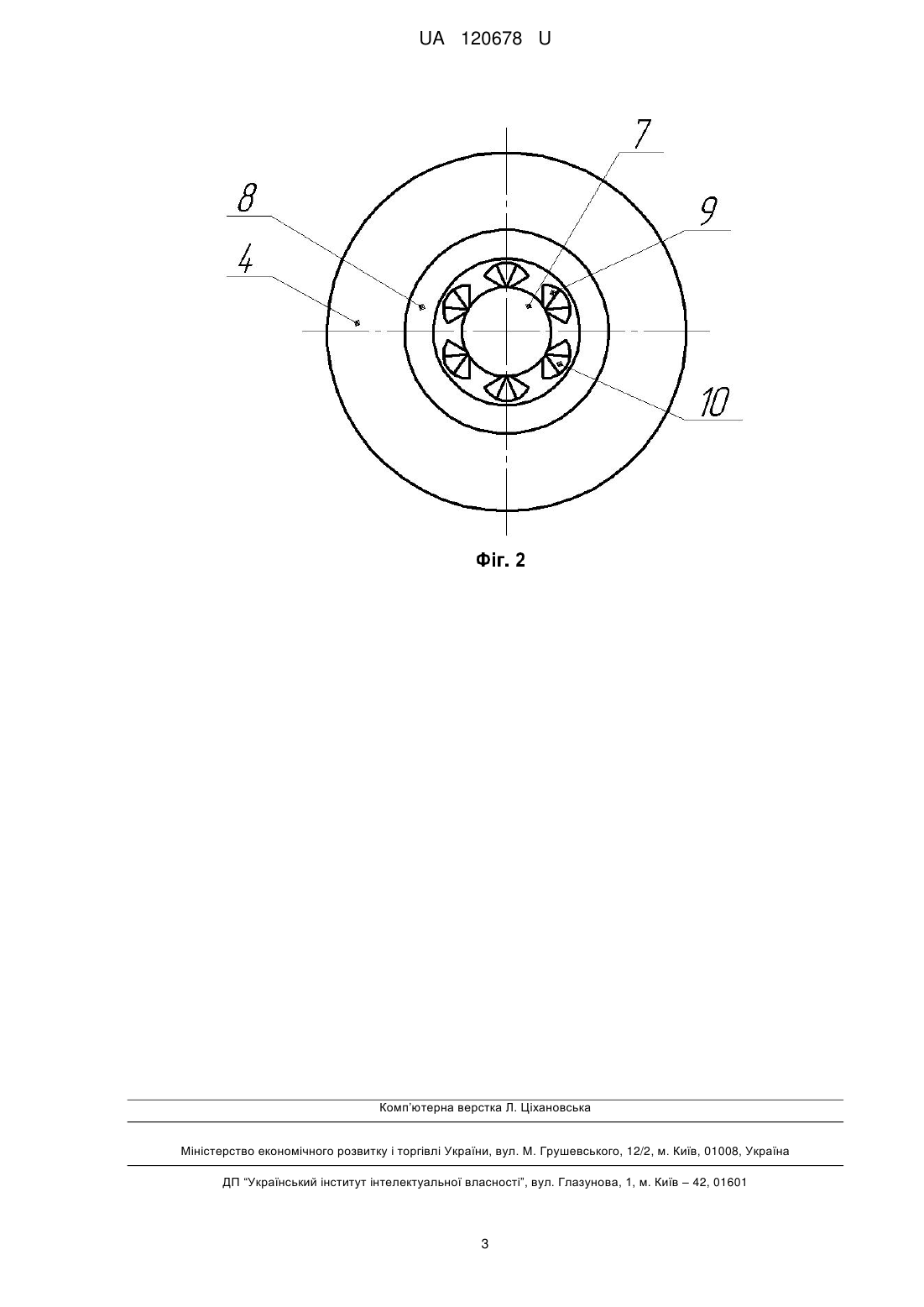

Реферат: Пристрій обладнаний корпусом черв'яка, встановленим з можливістю обертання і виконаним з зубчастим вінцем, розташованим по зовнішній поверхні і сполученим з зубами обертових торцевих елементів. Ці елементи з'єднані в свою чергу з зубчастим вінцем, розташованим на рухомому диску. Фільєра виконана на бічній поверхні корпусу черв'яка. UA 120678 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕРОБКИ ПОЛІМЕРНИХ МАТЕРІАЛІВ UA 120678 U UA 120678 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для переробки термопластичних полімерних матеріалів шляхом екструзії і подальшого гранулювання, а саме до дискових екструдерів з гранулюючими вузлами. Найбільш близьким аналогом є дисковий екструдер для переробки полімерних матеріалів, що містить кожух з завантажувальною лійкою, фільєру, змонтовані в кожусі, диск, черв'як, закріплений на диску [а. с. 1502386 СССР, B29C 47/52 опубл. 23.08.89]. Зазначений екструдер забезпечує інтенсифікацію процесів змішування і гомогенізації за рахунок розташування уступів східчасто відносно один одного з утворенням робочого зазору змінного перерізу. Недоліком вказаної конструкції є недостатньо високий ступінь гомогенізації через відсутність великих зсувних деформацій, що діють на полімерний матеріал. В основу корисної моделі поставлено задачу поліпшення якості та ефективності змішування, а також зниження енергоємності. Поставлена задача вирішується тим, що у пристрої для переробки полімерних матеріалів, що містить кожух з завантажувальною лійкою, фільєру, змонтовані в кожусі, диск, черв'як, закріплений на диску, новим є те, що він забезпечений встановленим в кожусі з можливістю обертання концентрично черв'яку корпусом черв'яка із зубчастим вінцем, розташованим на зовнішній поверхні та з'єднаним із зубцями рухомих торцевих елементів, з'єднаних, в свою чергу, з зубчастим вінцем, а останній виконаний на торцевій поверхні диска, при цьому фільєра розташована на бічній поверхні корпусу черв'яка. Пристрій для переробки полімерних матеріалів може бути забезпечений ріжучим пристроєм, виконаним у вигляді нерухомо закріпленої на кожусі з боку фільєри ножової головки з наскрізними отворами на вільному торці, і ножів, одним кінцем консольно встановлених на кожусі, а іншим - вільно в наскрізних отворах ножової головки. Перераховані вище ознаки складають суть корисної моделі. Корисна модель пояснюється кресленнями, де на фіг. 1 представлений загальний вигляд гранулятора; на фіг. 2 - вид А на фіг. 1. Пристрій містить кожух 1 з завантажувальною лійкою 2, диск 4, черв'як 5, закріплений на диску 4, розташовані по колу і встановлені з можливістю обертання на торцевій поверхні диска рухливі торцеві елементи 6 у вигляді шестерень, з'єднаних з зубчастим вінцем. Пристрій забезпечений встановленим з можливістю обертання концентрично черв'яка корпусом 7 черв'яка 5 з зубчастим вінцем на зовнішній поверхні, сполученим з зубами рухомих торцевих елементів 6, з'єднаних в свою чергу з зубчастим вінцем, розташованим на торцевій поверхні диска 4. Крім того, пристрій забезпечений ріжучим пристроєм, виконаним у вигляді нерухомо закріпленої на кожусі 1 ножової головки 8 з наскрізними отворами 9 на вільному торці і ножів 10, одним кінцем консольно встановлених на кожусі 1, а іншим - в наскрізних отворах 9 ножової головки 8. Осі торцевих елементів 6 встановлені в підшипниках 11, закритих кільцями 12. Між кожухом 1 і корпусом 7 черв'яка встановлено ущільнення 13. Пристрій працює наступним чином. Полімерний матеріал з завантажувальної воронки 2 потрапляє на обертовий диск 4. плавиться і переміщається в дисковий зазор між кожухом 1 і бічною поверхнею торцевих елементів 6, піддається в цій зоні значним зсувним деформаціям, потім продавлюється через торцеві елементи - шестерні, де відбувається поділ на потоки, їх змішування і деформація в зубчастій передачі обертовий диск - проміжні шестерні - обертовий корпус черв'яка, причому зубчаста передача в даному випадку виконує функції зони змішування. Після продавлювання через зубчасту передачу розплав потрапляє в дисковий зазор, утворений торцевою поверхнею торцевих елементів 6 і обертовим корпусом 7 черв'яка з одного боку, а також торцевою частиною диска 4 з боку фільєрної зони, звідки розплав, інтенсивно перемішуючись, потрапляє на витки черв'яка, переміщається до фільєри, при цьому інтенсивно перемішуючись за рахунок додаткових зсувних зусиль, що виникають на межі розділу розплав - корпус черв'яка, так як обертання черв'яка і його корпусу здійснюється назустріч один одному. Видавлюючись з фільєри, гранули розплаву зрізаються ножами 10, які одним кінцем консольно закріплені на кожусі 1, а вільним кінцем рухомо встановлені в наскрізних отворах 9 на вільному торці ножової головки 8, встановленої на різьбі в кожусі 1. Кут нахилу ріжучої кромки ножів змінюється. Таким чином, плавно змінюючи кут нахилу ріжучої кромки ножів, вибирають найбільш оптимальний режим зрізання гранул для різних видів матеріалу і різних технологічних режимів переробки. Таким чином, в дисковому екструдері пропонованої конструкції полімерна маса багаторазово дробиться і зливається, піддаючись значним деформаціям, диспергується в зазорах зчеплень, перемішується в зазорах між обертовим диском і обертовим корпусом 1 UA 120678 U 5 черв'яка, між черв'яком і обертовим корпусом черв'яка, що мають протилежні напрямки обертання, за рахунок чого відбувається значне поліпшення якості змішування. Крім цього здійснення всіх операцій на базі одного приводу і вибір, за рахунок плавної зміни кута нахилу ріжучої кромки ножів, оптимального режиму різання дозволяє знизити енергоємність при гранулювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для переробки полімерних матеріалів, що містить кожух з завантажувальною лійкою, фільєру, змонтовані в кожусі, диск, черв'як, закріплений на диску, розташовані по колу і встановлені з можливістю обертання на торцевій поверхні диска рухливі торцеві елементи у вигляді шестерень, пов'язаних з зубчастим вінцем, який відрізняється тим, що він забезпечений встановленим в кожусі з можливістю обертання концентрично черв'яку корпусом черв'яка із зубчастим вінцем, розташованим на зовнішній поверхні та з'єднаним із зубцями рухомих торцевих елементів, з'єднаних, в свою чергу, з зубчастим вінцем, а останній виконаний на торцевій поверхні диска, при цьому фільєра розташована на бічній поверхні корпусу черв'яка. 2. Пристрій за п. 1, який відрізняється тим, що він забезпечений ріжучим пристроєм, виконаним у вигляді нерухомо закріпленої на кожусі з боку фільєри ножової головки з наскрізними отворами на вільному торці, і ножів, одним кінцем консольно встановлених на кожусі, а іншим - вільно в наскрізних отворах ножової головки. 2 UA 120678 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
