Фреза з регульованим кутом нахилу різальних кромок

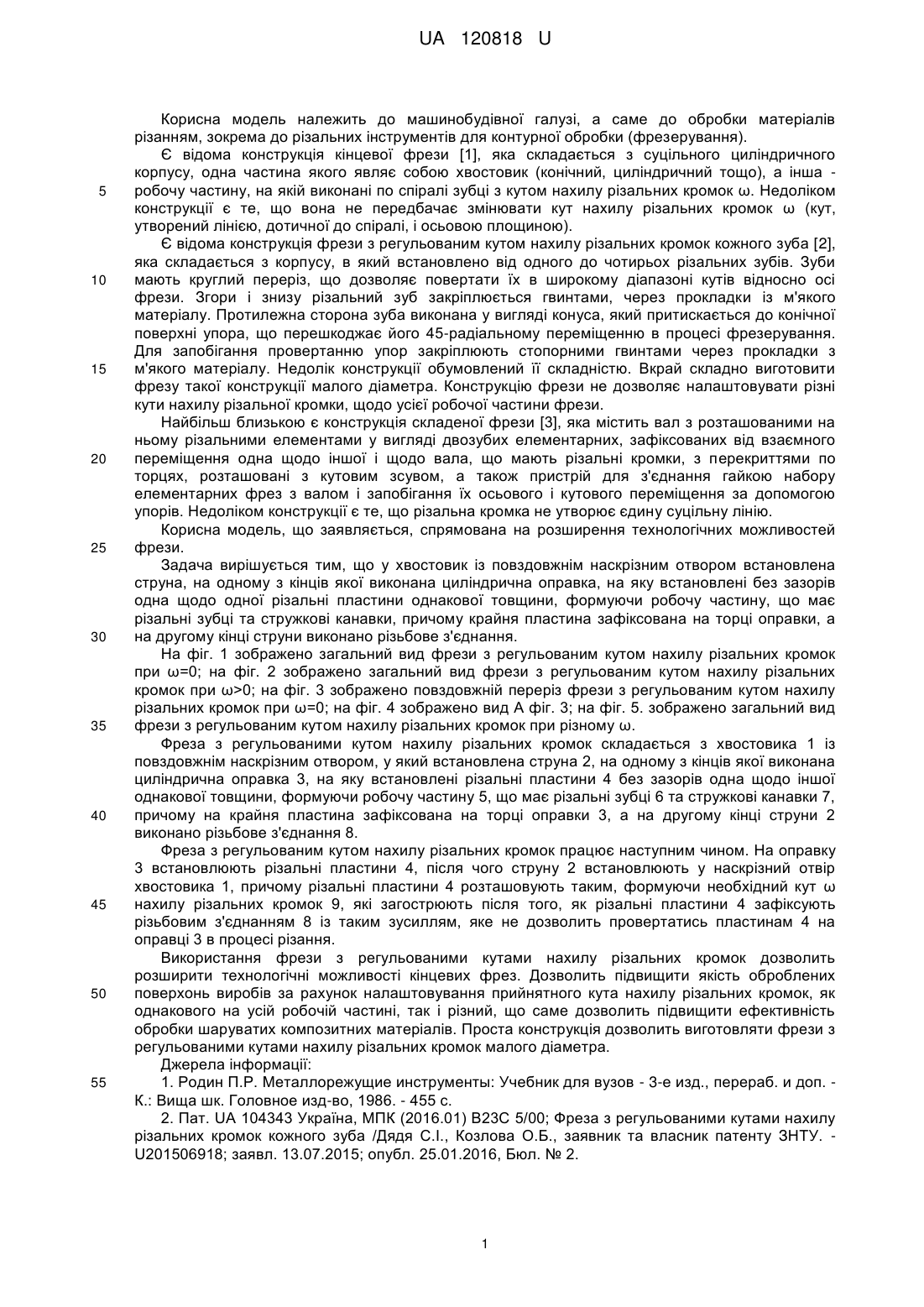

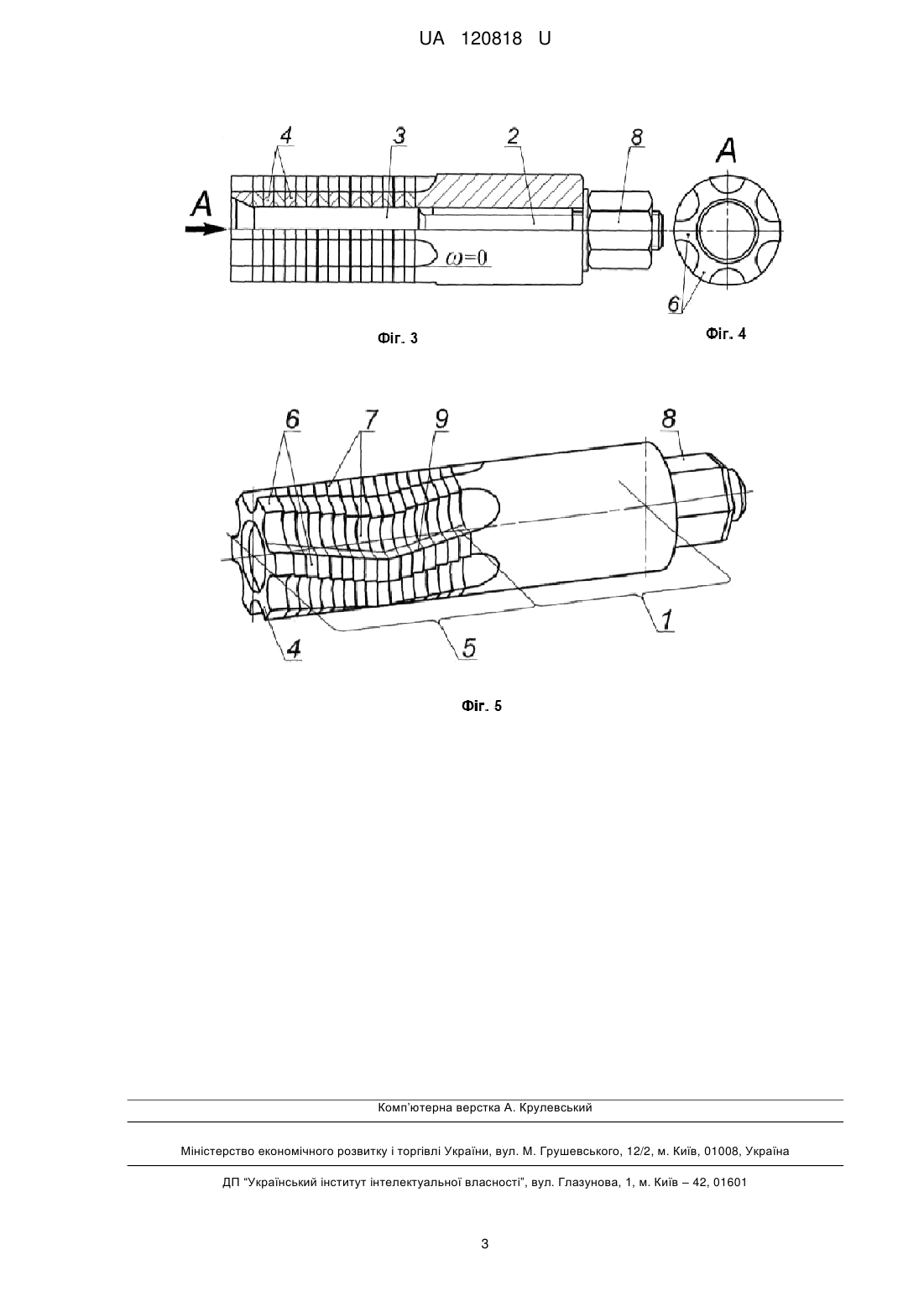

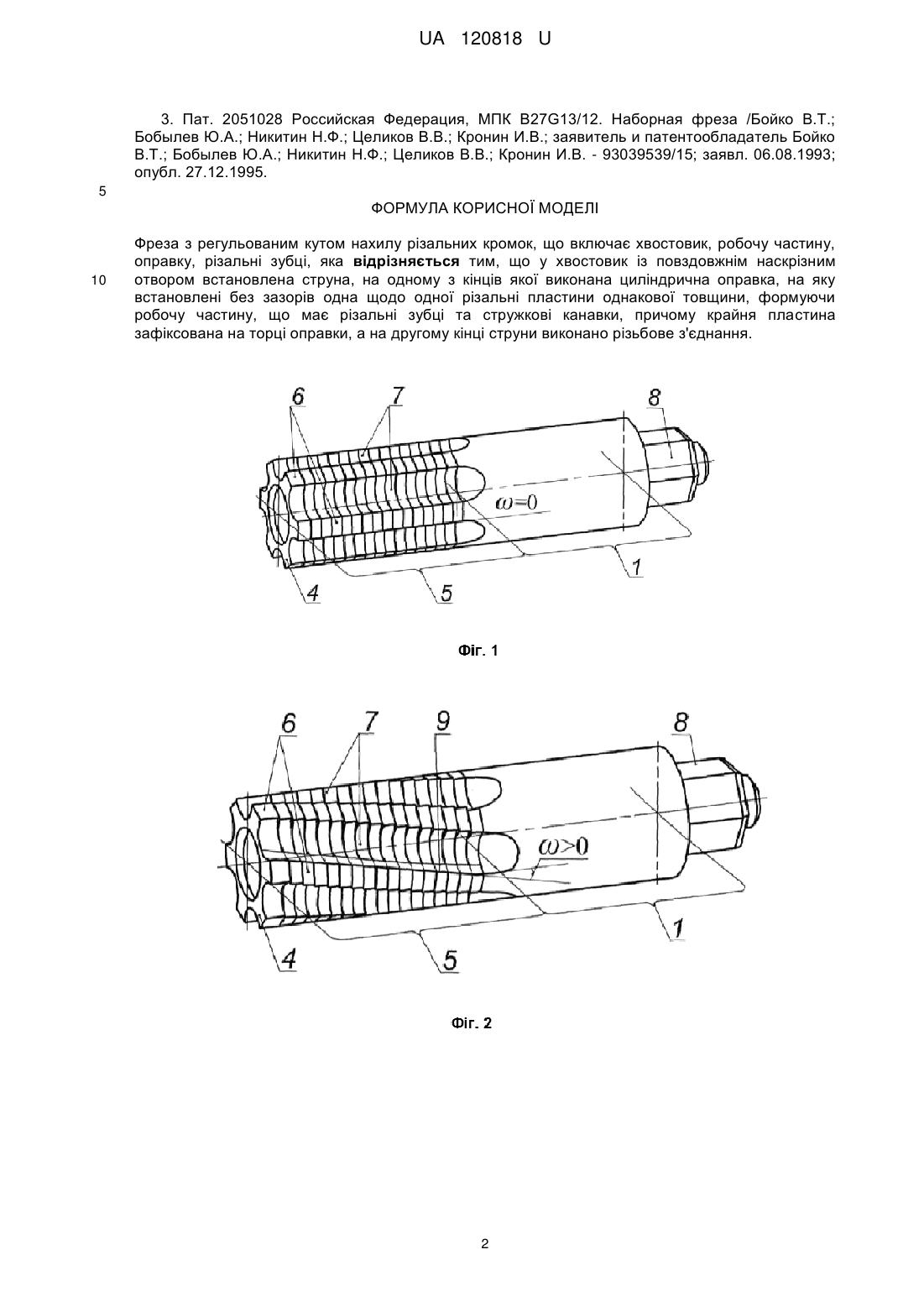

Реферат: Фреза з регульованим кутом нахилу різальних кромок включає хвостовик, робочу частину, оправку, різальні зубці, причому у хвостовик із повздовжнім наскрізним отвором встановлена струна, на одному з кінців якої виконана циліндрична оправка, на яку встановлені без зазорів одна щодо одної різальні пластини однакової товщини, формуючи робочу частину, що має різальні зубці та стружкові канавки, причому крайня пластина зафіксована на торці оправки, а на другому кінці струни виконано різьбове з'єднання. UA 120818 U (12) UA 120818 U UA 120818 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної галузі, а саме до обробки матеріалів різанням, зокрема до різальних інструментів для контурної обробки (фрезерування). Є відома конструкція кінцевої фрези [1], яка складається з суцільного циліндричного корпусу, одна частина якого являє собою хвостовик (конічний, циліндричний тощо), а інша робочу частину, на якій виконані по спіралі зубці з кутом нахилу різальних кромок ω. Недоліком конструкції є те, що вона не передбачає змінювати кут нахилу різальних кромок ω (кут, утворений лінією, дотичної до спіралі, і осьовою площиною). Є відома конструкція фрези з регульованим кутом нахилу різальних кромок кожного зуба [2], яка складається з корпусу, в який встановлено від одного до чотирьох різальних зубів. Зуби мають круглий переріз, що дозволяє повертати їх в широкому діапазоні кутів відносно осі фрези. Згори і знизу різальний зуб закріплюється гвинтами, через прокладки із м'якого матеріалу. Протилежна сторона зуба виконана у вигляді конуса, який притискається до конічної поверхні упора, що перешкоджає його 45-радіальному переміщенню в процесі фрезерування. Для запобігання провертанню упор закріплюють стопорними гвинтами через прокладки з м'якого матеріалу. Недолік конструкції обумовлений її складністю. Вкрай складно виготовити фрезу такої конструкції малого діаметра. Конструкцію фрези не дозволяє налаштовувати різні кути нахилу різальної кромки, щодо усієї робочої частини фрези. Найбільш близькою є конструкція складеної фрези [3], яка містить вал з розташованими на ньому різальними елементами у вигляді двозубих елементарних, зафіксованих від взаємного переміщення одна щодо іншої і щодо вала, що мають різальні кромки, з перекриттями по торцях, розташовані з кутовим зсувом, а також пристрій для з'єднання гайкою набору елементарних фрез з валом і запобігання їх осьового і кутового переміщення за допомогою упорів. Недоліком конструкції є те, що різальна кромка не утворює єдину суцільну лінію. Корисна модель, що заявляється, спрямована на розширення технологічних можливостей фрези. Задача вирішується тим, що у хвостовик із повздовжнім наскрізним отвором встановлена струна, на одному з кінців якої виконана циліндрична оправка, на яку встановлені без зазорів одна щодо одної різальні пластини однакової товщини, формуючи робочу частину, що має різальні зубці та стружкові канавки, причому крайня пластина зафіксована на торці оправки, а на другому кінці струни виконано різьбове з'єднання. На фіг. 1 зображено загальний вид фрези з регульованим кутом нахилу різальних кромок при ω=0; на фіг. 2 зображено загальний вид фрези з регульованим кутом нахилу різальних кромок при ω>0; на фіг. 3 зображено повздовжній переріз фрези з регульованим кутом нахилу різальних кромок при ω=0; на фіг. 4 зображено вид А фіг. 3; на фіг. 5. зображено загальний вид фрези з регульованим кутом нахилу різальних кромок при різному ω. Фреза з регульованими кутом нахилу різальних кромок складається з хвостовика 1 із повздовжнім наскрізним отвором, у який встановлена струна 2, на одному з кінців якої виконана циліндрична оправка 3, на яку встановлені різальні пластини 4 без зазорів одна щодо іншої однакової товщини, формуючи робочу частину 5, що має різальні зубці 6 та стружкові канавки 7, причому на крайня пластина зафіксована на торці оправки 3, а на другому кінці струни 2 виконано різьбове з'єднання 8. Фреза з регульованим кутом нахилу різальних кромок працює наступним чином. На оправку 3 встановлюють різальні пластини 4, після чого струну 2 встановлюють у наскрізний отвір хвостовика 1, причому різальні пластини 4 розташовують таким, формуючи необхідний кут ω нахилу різальних кромок 9, які загострюють після того, як різальні пластини 4 зафіксують різьбовим з'єднанням 8 із таким зусиллям, яке не дозволить провертатись пластинам 4 на оправці 3 в процесі різання. Використання фрези з регульованими кутами нахилу різальних кромок дозволить розширититехнологічні можливості кінцевих фрез. Дозволить підвищити якість оброблених поверхонь виробів за рахунок налаштовування прийнятного кута нахилу різальних кромок, як однакового на усій робочій частині, так і різний, що саме дозволить підвищити ефективність обробки шаруватих композитних матеріалів. Проста конструкція дозволить виготовляти фрези з регульованими кутами нахилу різальних кромок малого діаметра. Джерела інформації: 1. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986. - 455 с. 2. Пат. UA 104343 Україна, МПК (2016.01) В23С 5/00; Фреза з регульованими кутами нахилу різальних кромок кожного зуба /Дядя С.І., Козлова О.Б., заявник та власник патенту ЗНТУ. U201506918; заявл. 13.07.2015; опубл. 25.01.2016, Бюл. № 2. 1 UA 120818 U 3. Пат. 2051028 Российская Федерация, МПК B27G13/12. Наборная фреза /Бойко В.Т.; Бобылев Ю.А.; Никитин Н.Ф.; Целиков В.В.; Кронин И.В.; заявитель и патентообладатель Бойко В.Т.; Бобылев Ю.А.; Никитин Н.Ф.; Целиков В.В.; Кронин И.В. - 93039539/15; заявл. 06.08.1993; опубл. 27.12.1995. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Фреза з регульованим кутом нахилу різальних кромок, що включає хвостовик, робочу частину, оправку, різальні зубці, яка відрізняється тим, що у хвостовик із повздовжнім наскрізним отвором встановлена струна, на одному з кінців якої виконана циліндрична оправка, на яку встановлені без зазорів одна щодо одної різальні пластини однакової товщини, формуючи робочу частину, що має різальні зубці та стружкові канавки, причому крайня пластина зафіксована на торці оправки, а на другому кінці струни виконано різьбове з'єднання. 2 UA 120818 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
