Двозуба пряма пазова фреза
Номер патенту: 120156
Опубліковано: 25.10.2017
Автори: Тарасюк Анатолій Петрович, Лях Бенгард Григорович, Самчук Володимир Володимирович, Сичов Юрій Іванович
Формула / Реферат

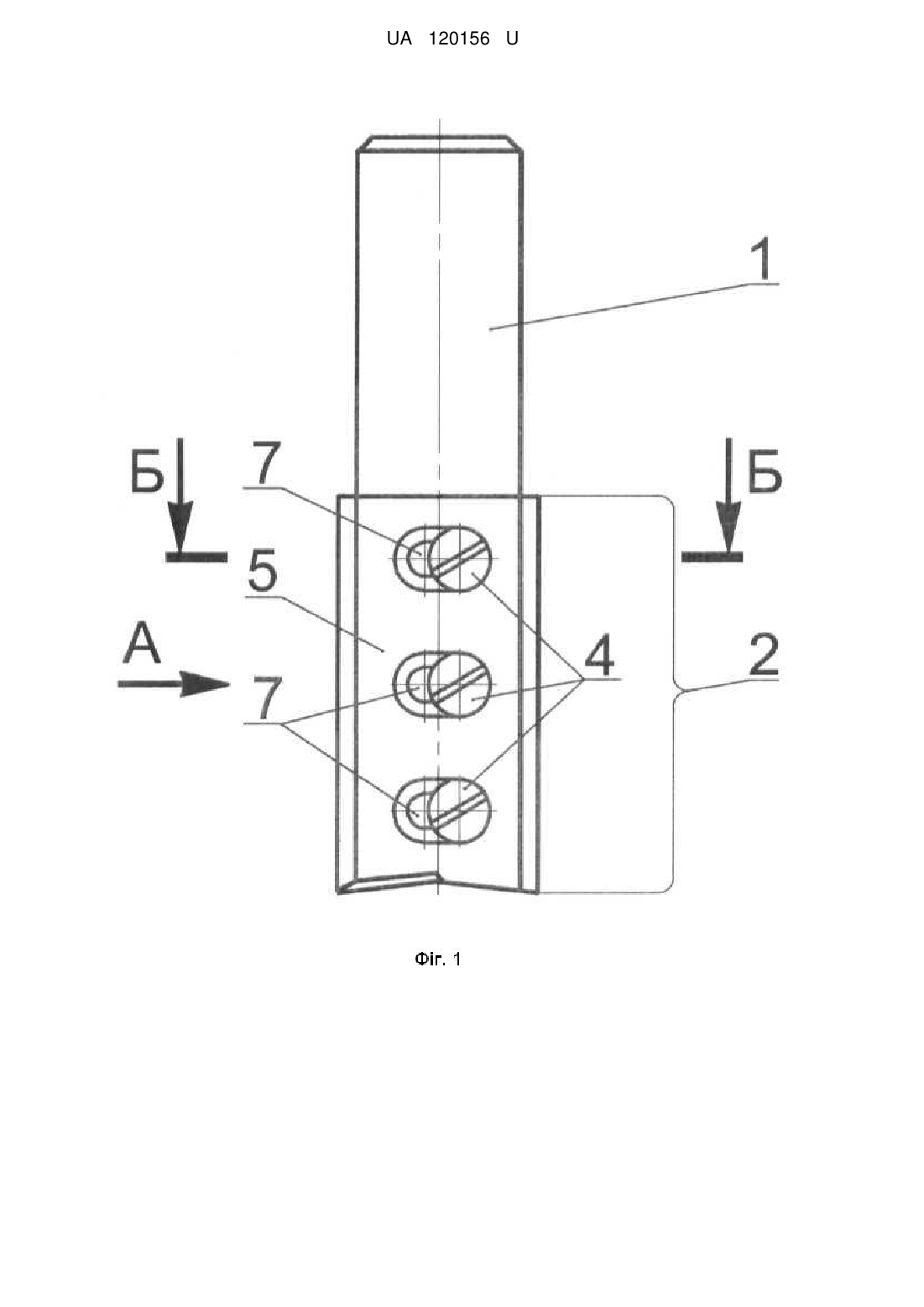

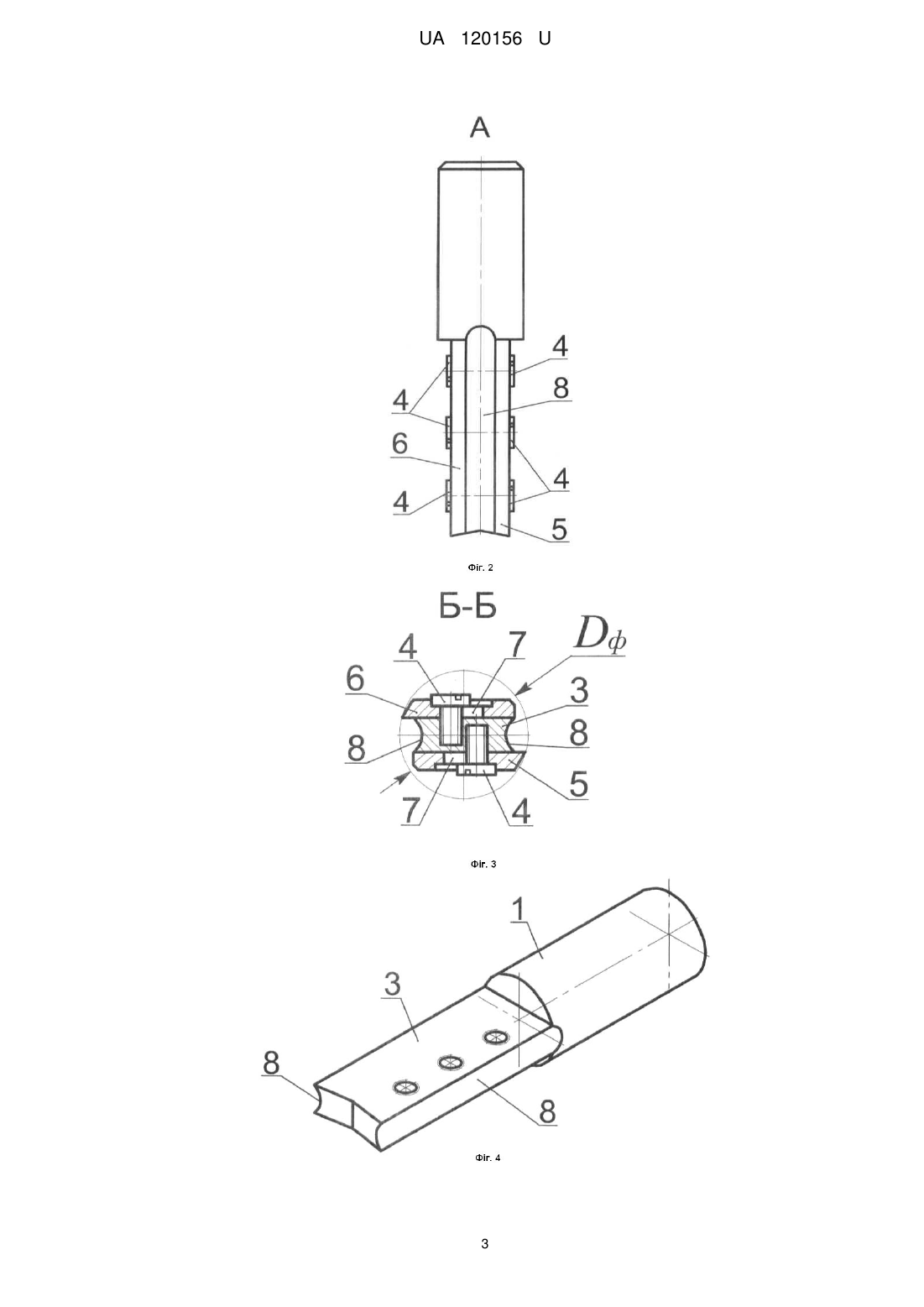

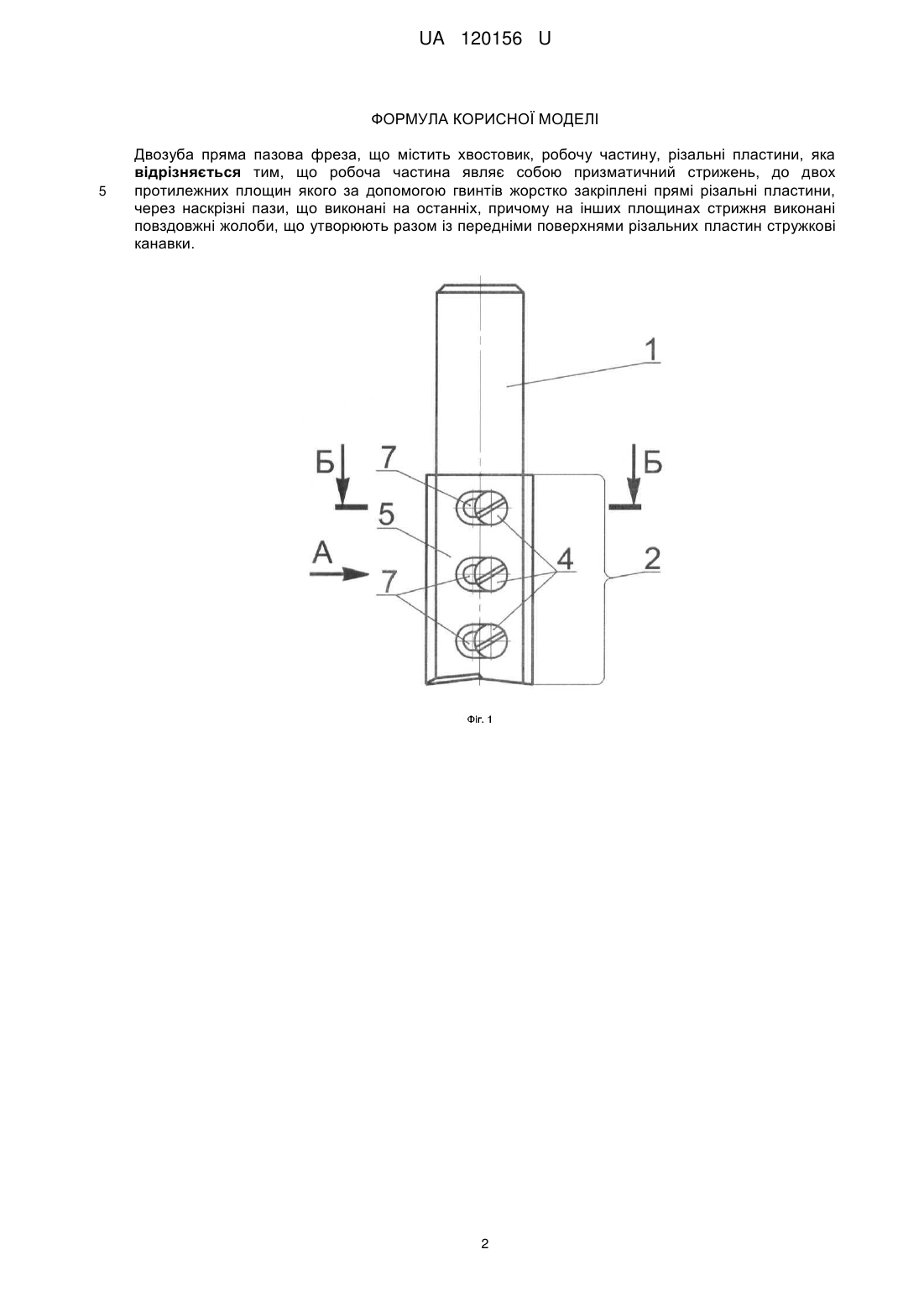

Двозуба пряма пазова фреза, що містить хвостовик, робочу частину, різальні пластини, яка відрізняється тим, що робоча частина являє собою призматичний стрижень, до двох протилежних площин якого за допомогою гвинтів жорстко закріплені прямі різальні пластини, через наскрізні пази, що виконані на останніх, причому на інших площинах стрижня виконані повздовжні жолоби, що утворюють разом із передніми поверхнями різальних пластин стружкові канавки.
Текст

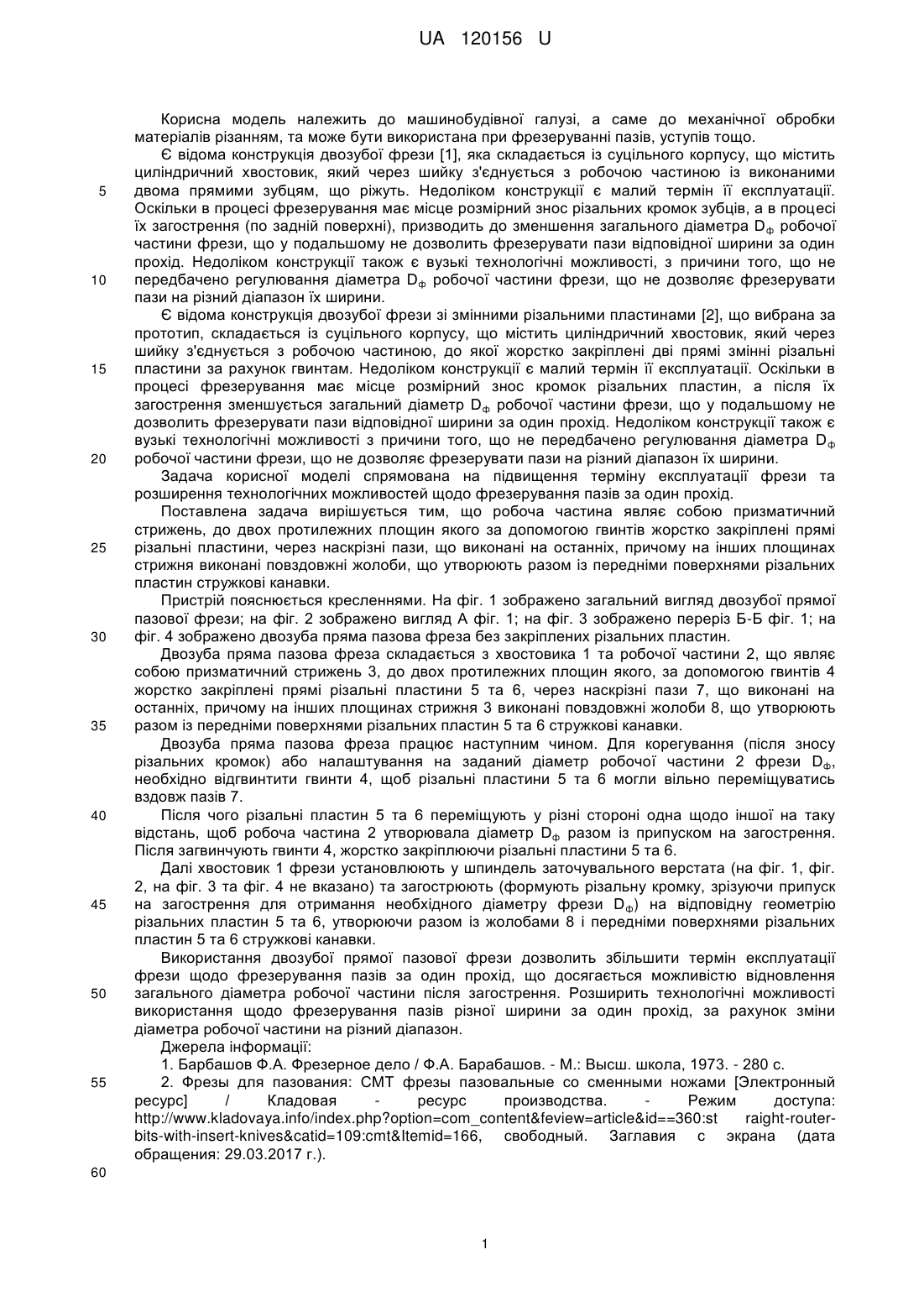

Реферат: Двозуба пряма пазова фреза містить хвостовик, робочу частину, різальні пластини. Робоча частина являє собою призматичний стрижень, до двох протилежних площин якого за допомогою гвинтів жорстко закріплені прямі різальні пластини, через наскрізні пази, що виконані на останніх. При цьому на інших площинах стрижня виконані повздовжні жолоби, що утворюють разом із передніми поверхнями різальних пластин стружкові канавки. UA 120156 U (12) UA 120156 U UA 120156 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудівної галузі, а саме до механічної обробки матеріалів різанням, та може бути використана при фрезеруванні пазів, уступів тощо. Є відома конструкція двозубої фрези [1], яка складається із суцільного корпусу, що містить циліндричний хвостовик, який через шийку з'єднується з робочою частиною із виконаними двома прямими зубцям, що ріжуть. Недоліком конструкції є малий термін її експлуатації. Оскільки в процесі фрезерування має місце розмірний знос різальних кромок зубців, а в процесі їх загострення (по задній поверхні), призводить до зменшення загального діаметра D ф робочої частини фрези, що у подальшому не дозволить фрезерувати пази відповідної ширини за один прохід. Недоліком конструкції також є вузькі технологічні можливості, з причини того, що не передбачено регулювання діаметра Dф робочої частини фрези, що не дозволяє фрезерувати пази на різний діапазон їх ширини. Є відома конструкція двозубої фрези зі змінними різальними пластинами [2], що вибрана за прототип, складається із суцільного корпусу, що містить циліндричний хвостовик, який через шийку з'єднується з робочою частиною, до якої жорстко закріплені дві прямі змінні різальні пластини за рахунок гвинтам. Недоліком конструкції є малий термін її експлуатації. Оскільки в процесі фрезерування має місце розмірний знос кромок різальних пластин, а після їх загострення зменшується загальний діаметр D ф робочої частини фрези, що у подальшому не дозволить фрезерувати пази відповідної ширини за один прохід. Недоліком конструкції також є вузькі технологічні можливості з причини того, що не передбачено регулювання діаметра D ф робочої частини фрези, що не дозволяє фрезерувати пази на різний діапазон їх ширини. Задача корисної моделі спрямована на підвищення терміну експлуатації фрези та розширення технологічних можливостей щодо фрезерування пазів за один прохід. Поставлена задача вирішується тим, що робоча частина являє собою призматичний стрижень, до двох протилежних площин якого за допомогою гвинтів жорстко закріплені прямі різальні пластини, через наскрізні пази, що виконані на останніх, причому на інших площинах стрижня виконані повздовжні жолоби, що утворюють разом із передніми поверхнями різальних пластин стружкові канавки. Пристрій пояснюється кресленнями. На фіг. 1 зображено загальний вигляд двозубої прямої пазової фрези; на фіг. 2 зображено вигляд А фіг. 1; на фіг. 3 зображено переріз Б-Б фіг. 1; на фіг. 4 зображено двозуба пряма пазова фреза без закріплених різальних пластин. Двозуба пряма пазова фреза складається з хвостовика 1 та робочої частини 2, що являє собою призматичний стрижень 3, до двох протилежних площин якого, за допомогою гвинтів 4 жорстко закріплені прямі різальні пластини 5 та 6, через наскрізні пази 7, що виконані на останніх, причому на інших площинах стрижня 3 виконані повздовжні жолоби 8, що утворюють разом із передніми поверхнями різальних пластин 5 та 6 стружкові канавки. Двозуба пряма пазова фреза працює наступним чином. Для корегування (після зносу різальних кромок) або налаштування на заданий діаметр робочої частини 2 фрези Dф, необхідно відгвинтити гвинти 4, щоб різальні пластини 5 та 6 могли вільно переміщуватись вздовж пазів 7. Після чого різальні пластин 5 та 6 переміщують у різні стороні одна щодо іншої на таку відстань, щоб робоча частина 2 утворювала діаметр Dф разом із припуском на загострення. Після загвинчують гвинти 4, жорстко закріплюючи різальні пластини 5 та 6. Далі хвостовик 1 фрези установлюють у шпиндель заточувального верстата (на фіг. 1, фіг. 2, на фіг. 3 та фіг. 4 не вказано) та загострюють (формують різальну кромку, зрізуючи припуск на загострення для отримання необхідного діаметру фрези D ф) на відповідну геометрію різальних пластин 5 та 6, утворюючи разом із жолобами 8 і передніми поверхнями різальних пластин 5 та 6 стружкові канавки. Використання двозубої прямої пазової фрези дозволить збільшити термін експлуатації фрези щодо фрезерування пазів за один прохід, що досягається можливістю відновлення загального діаметра робочої частини після загострення. Розширить технологічні можливості використання щодо фрезерування пазів різної ширини за один прохід, за рахунок зміни діаметра робочої частини на різний діапазон. Джерела інформації: 1. Барбашов Ф.А. Фрезерное дело / Ф.А. Барабашов. - М.: Высш. школа, 1973. - 280 с. 2. Фрезы для пазования: СМТ фрезы пазовальные со сменными ножами [Электронный ресурс] / Кладовая ресурс производства. Режим доступа: http://www.kladovaya.info/index.php?option=com_content&feview=article&id==360:st raight-routerbits-with-insert-knives&catid=109:cmt&Itemid=166, свободный. Заглавия с экрана (дата обращения: 29.03.2017 г.). 60 1 UA 120156 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Двозуба пряма пазова фреза, що містить хвостовик, робочу частину, різальні пластини, яка відрізняється тим, що робоча частина являє собою призматичний стрижень, до двох протилежних площин якого за допомогою гвинтів жорстко закріплені прямі різальні пластини, через наскрізні пази, що виконані на останніх, причому на інших площинах стрижня виконані повздовжні жолоби, що утворюють разом із передніми поверхнями різальних пластин стружкові канавки. 2 UA 120156 U 3 UA 120156 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B23C 5/10
Мітки: пряма, фреза, двозуба, пазова
