Пристрій для заточування плоских різальних інструментів

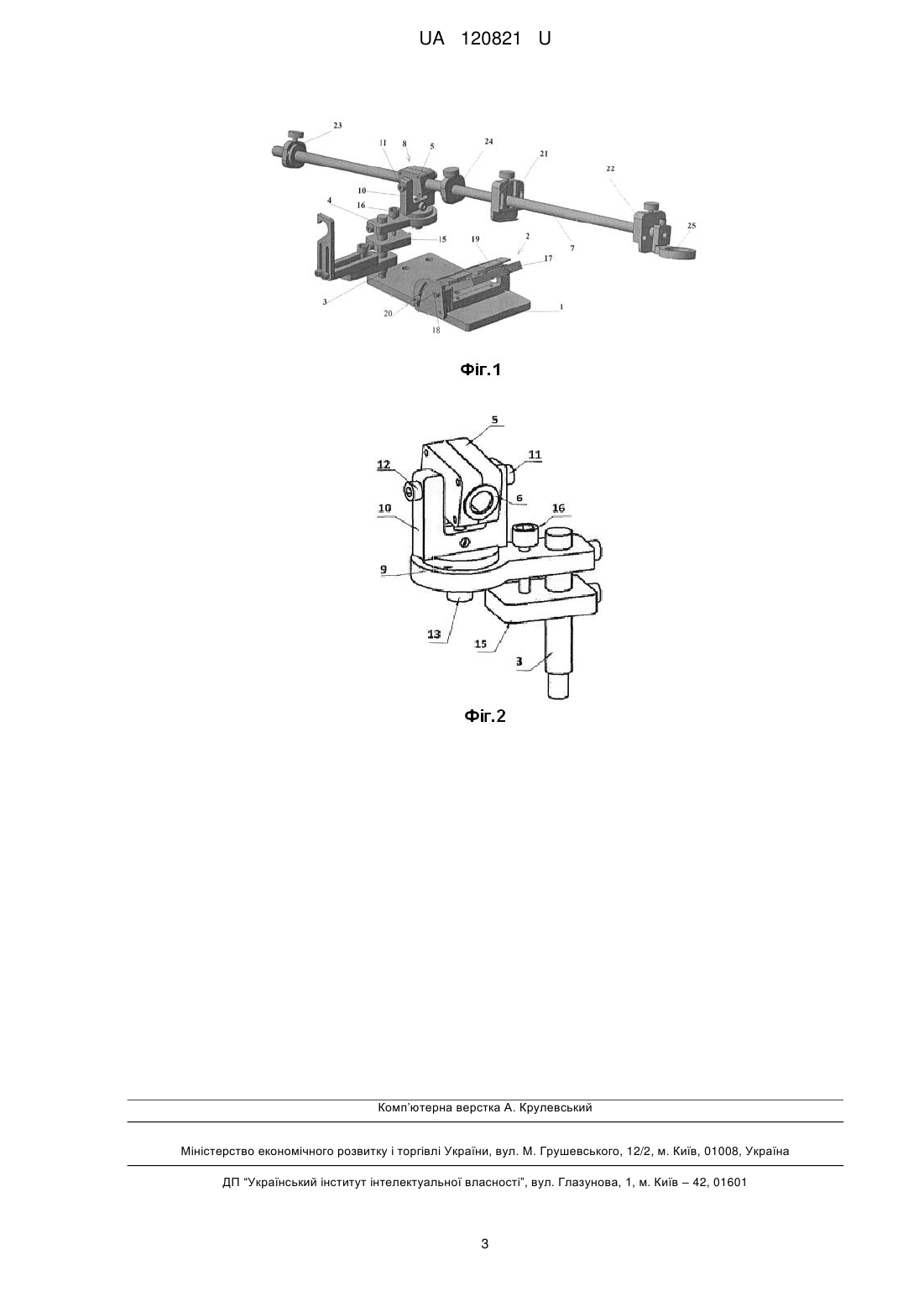

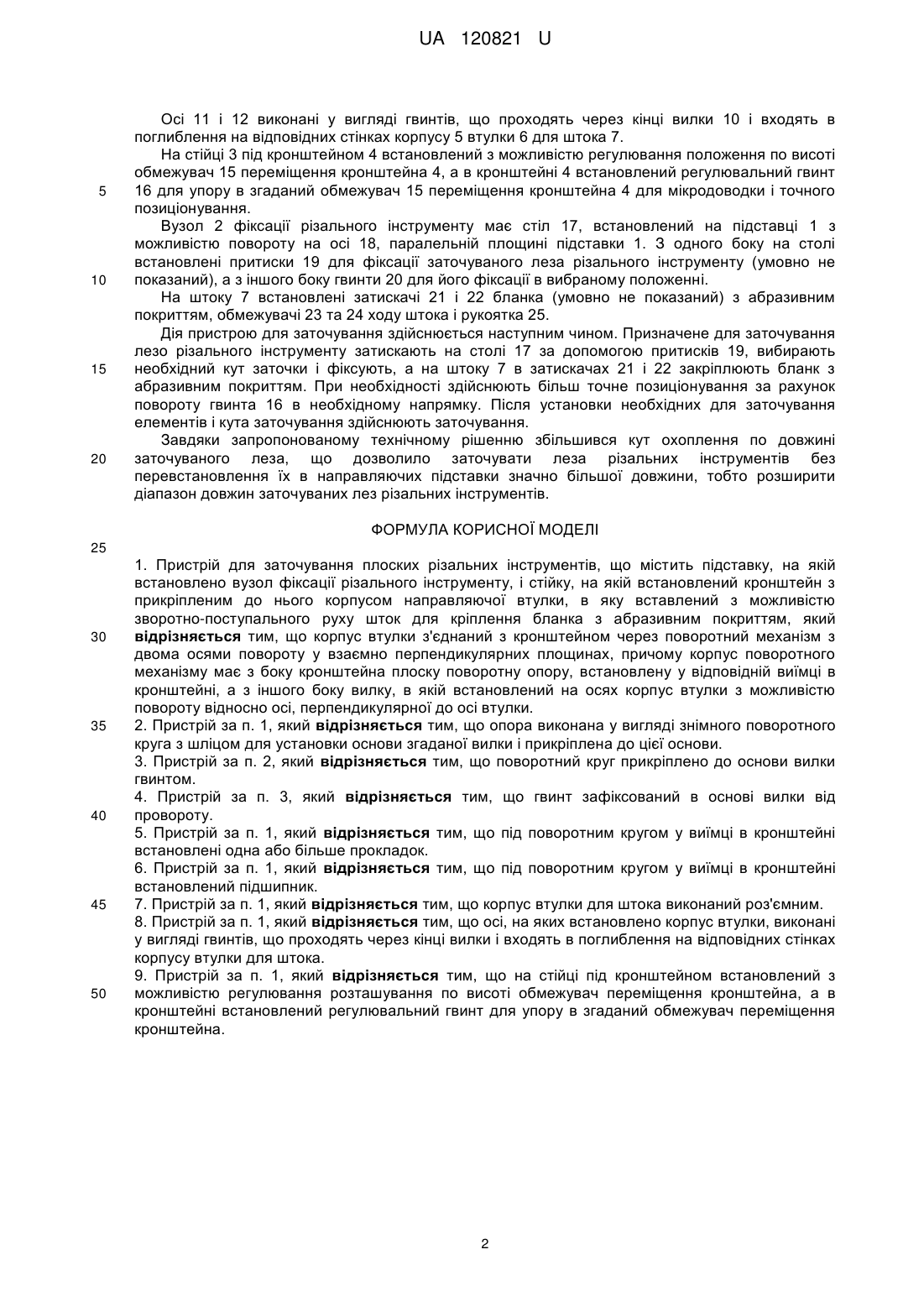

Реферат: Пристрій для заточування плоских різальних інструментів, що містить підставку, на якій встановлено вузол фіксації різального інструменту, і стійку, на якій встановлений кронштейн з прикріпленим до нього корпусом направляючої втулки, в яку вставлений з можливістю зворотно-поступального руху шток для кріплення бланка з абразивним покриттям, причому корпус втулки з'єднаний з кронштейном через поворотний механізм з двома осями повороту у взаємно перпендикулярних площинах, причому корпус поворотного механізму має з боку кронштейна плоску поворотну опору, встановлену у відповідній виїмці в кронштейні, а з іншого боку вилку, в якій встановлений на осях корпус втулки з можливістю повороту відносно осі, перпендикулярної до осі втулки. UA 120821 U (54) ПРИСТРІЙ ДЛЯ ЗАТОЧУВАННЯ ПЛОСКИХ РІЗАЛЬНИХ ІНСТРУМЕНТІВ UA 120821 U UA 120821 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується побутових засобів, зокрема пристроїв для заточування ріжучих крайок лез плоских різальних інструментів типу ножів або ножиць, і може бути використана в технологічному обладнанні для обслуговування плоских різальних інструментів. Відомий пристрій для заточування плоских різальних інструментів, що містить підставку, на якій встановлено вузол фіксації різального інструменту, і стійку, на якій встановлений кронштейн з прикріпленим до нього корпусом направляючої втулки, в яку вставлений з можливістю зворотно-поступального руху шток для кріплення бланка з абразивним покриттям (патент на корисну модель №105818, прототип). У відомому пристрої напрямна втулка виконана у вигляді шарнірної опори, а її корпус жорстко прикріплений до кронштейна. Недоліком відомого пристрою є малий кут охоплення по вертикалі і горизонталі заточуваного леза, викликаний тим, що корпус шарнірної опори жорстко прикріплений до кронштейна. Це призводить до того, що відомим пристроєм можна заточувати леза різальних інструментів без перевстановлення їх в направляючих підставки лише незначної довжини. В основу корисної моделі поставлено задачу розширення кута захоплення по довжині заточуваного леза і тим самим розширити діапазон довжин заточуваних лез різальних інструментів. Поставлена задача вирішується тим, що в пристрої для заточування плоских різальних інструментів, що містить підставку, на якій встановлено вузол фіксації різального інструменту, і стійку, на якій встановлений кронштейн з прикріпленим до нього корпусом направляючої втулки, в яку вставлений з можливістю зворотно-поступального руху шток для кріплення бланка з абразивним покриттям, згідно з корисною моделлю корпус втулки з'єднаний з кронштейном через поворотний механізм з двома осями повороту у взаємно перпендикулярних площинах, причому корпус поворотного механізму має з боку кронштейна плоску поворотну опору, встановлену у відповідній виїмці в кронштейні, а з іншого боку вилку, в якій встановлений на осях корпус втулки з можливістю повороту щодо осі, перпендикулярної до осі втулки. Плоска поворотна опора виконана у вигляді знімного поворотного круга з шліцом для установки основи згаданої вилки і прикріпленою до цієї основи. Поворотний круг прикріплений до основи вилки гвинтом, який зафіксований в основі вилки від провороту. Під поворотним кругом у виїмці в кронштейні встановлені одна або більше прокладок. Під поворотним кругом у виїмці в кронштейні може бути встановлений підшипник. Корпус втулки для штоку виконаний роз'ємним. Осі, на яких встановлено корпус втулки виконані у вигляді гвинтів, що проходять через кінці вилки і входять в поглиблення на відповідних стінках корпусу втулки для штока. На стійці під кронштейном встановлений з можливістю регулювання положення по висоті обмежувач переміщення кронштейна, а в кронштейні встановлений регулювальний гвинт для упору до згаданого обмежувача переміщення кронштейна для мікроподводу і більш точного позиціонування. Корисна модель пояснюється зображеннями, на яких представлено: Фіг. 1 - Загальний вигляд пристрою, Фіг. 2 - Фрагмент пристрою. Пристрій для заточування плоских різальних інструментів містить підставку 1, на якій встановлено вузол 2 фіксації різального інструменту, і стійку 3, на якій встановлений кронштейн 4 з прикріпленим до нього корпусом 5 направляючої втулки 6 штока 7 для кріплення бланка з абразивним покриттям (умовно не показаний). Корпус 5 направляючої втулки 6 може бути виконаний роз'ємним, а втулка 6 з бронзи. У втулку вставлений з можливістю зворотнопоступального руху шток 7 для кріплення бланка з абразивним покриттям (умовно не показаний). Корпус 5 направляючої втулки 6 з'єднаний з кронштейном 4 через поворотний механізм 8 з двома осями повороту у взаємно перпендикулярних площинах. При цьому, поворотний механізм 8 має з боку кронштейна 4 плоску поворотну опору 9, встановлену у відповідній виїмці в кронштейні, а з іншого боку вилку 10, в якій встановлено на осях 11 і 12 корпус 5 направляючої втулки 6 з можливістю повороту відносно осі, перпендикулярної осі втулки. Плоска поворотна опора 9 виконана у вигляді знімного поворотного круга із шліцом для установки основи згаданої вилки 10, і прикріплена до цієї основи. Шліц виконаний на внутрішній стороні опори, і тому на зображенні його не видно. Поворотна опора 9 прикріплена до основи вилки гвинтом 13, який зафіксований в основі вилки від провороту гвинтом 14. Під поворотним кругом у виїмці в кронштейні 4 встановлені одна або більше прокладок (на зображенні не показані). Під поворотним кругом у виїмці в кронштейні може бути також встановлений підшипник. 1 UA 120821 U 5 10 15 20 Осі 11 і 12 виконані у вигляді гвинтів, що проходять через кінці вилки 10 і входять в поглиблення на відповідних стінках корпусу 5 втулки 6 для штока 7. На стійці 3 під кронштейном 4 встановлений з можливістю регулювання положення по висоті обмежувач 15 переміщення кронштейна 4, а в кронштейні 4 встановлений регулювальний гвинт 16 для упору в згаданий обмежувач 15 переміщення кронштейна 4 для мікродоводки і точного позиціонування. Вузол 2 фіксації різального інструменту має стіл 17, встановлений на підставці 1 з можливістю повороту на осі 18, паралельній площині підставки 1. З одного боку на столі встановлені притиски 19 для фіксації заточуваного леза різального інструменту (умовно не показаний), а з іншого боку гвинти 20 для його фіксації в вибраному положенні. На штоку 7 встановлені затискачі 21 і 22 бланка (умовно не показаний) з абразивним покриттям, обмежувачі 23 та 24 ходу штока і рукоятка 25. Дія пристрою для заточування здійснюється наступним чином. Призначене для заточування лезо різального інструменту затискають на столі 17 за допомогою притисків 19, вибирають необхідний кут заточки і фіксують, а на штоку 7 в затискачах 21 і 22 закріплюють бланк з абразивним покриттям. При необхідності здійснюють більш точне позиціонування за рахунок повороту гвинта 16 в необхідному напрямку. Після установки необхідних для заточування елементів і кута заточування здійснюють заточування. Завдяки запропонованому технічному рішенню збільшився кут охоплення по довжині заточуваного леза, що дозволило заточувати леза різальних інструментів без перевстановлення їх в направляючих підставки значно більшої довжини, тобто розширити діапазон довжин заточуваних лез різальних інструментів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Пристрій для заточування плоских різальних інструментів, що містить підставку, на якій встановлено вузол фіксації різального інструменту, і стійку, на якій встановлений кронштейн з прикріпленим до нього корпусом направляючої втулки, в яку вставлений з можливістю зворотно-поступального руху шток для кріплення бланка з абразивним покриттям, який відрізняється тим, що корпус втулки з'єднаний з кронштейном через поворотний механізм з двома осями повороту у взаємно перпендикулярних площинах, причому корпус поворотного механізму має з боку кронштейна плоску поворотну опору, встановлену у відповідній виїмці в кронштейні, а з іншого боку вилку, в якій встановлений на осях корпус втулки з можливістю повороту відносно осі, перпендикулярної до осі втулки. 2. Пристрій за п. 1, який відрізняється тим, що опора виконана у вигляді знімного поворотного круга з шліцом для установки основи згаданої вилки і прикріплена до цієї основи. 3. Пристрій за п. 2, який відрізняється тим, що поворотний круг прикріплено до основи вилки гвинтом. 4. Пристрій за п. 3, який відрізняється тим, що гвинт зафіксований в основі вилки від провороту. 5. Пристрій за п. 1, який відрізняється тим, що під поворотним кругом у виїмці в кронштейні встановлені одна або більше прокладок. 6. Пристрій за п. 1, який відрізняється тим, що під поворотним кругом у виїмці в кронштейні встановлений підшипник. 7. Пристрій за п. 1, який відрізняється тим, що корпус втулки для штока виконаний роз'ємним. 8. Пристрій за п. 1, який відрізняється тим, що осі, на яких встановлено корпус втулки, виконані у вигляді гвинтів, що проходять через кінці вилки і входять в поглиблення на відповідних стінках корпусу втулки для штока. 9. Пристрій за п. 1, який відрізняється тим, що на стійці під кронштейном встановлений з можливістю регулювання розташування по висоті обмежувач переміщення кронштейна, а в кронштейні встановлений регулювальний гвинт для упору в згаданий обмежувач переміщення кронштейна. 2 UA 120821 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
