Спосіб виготовлення складних профілів різальних лез інструментів і пристрій для установки заготовок на столі фрезерного верстата

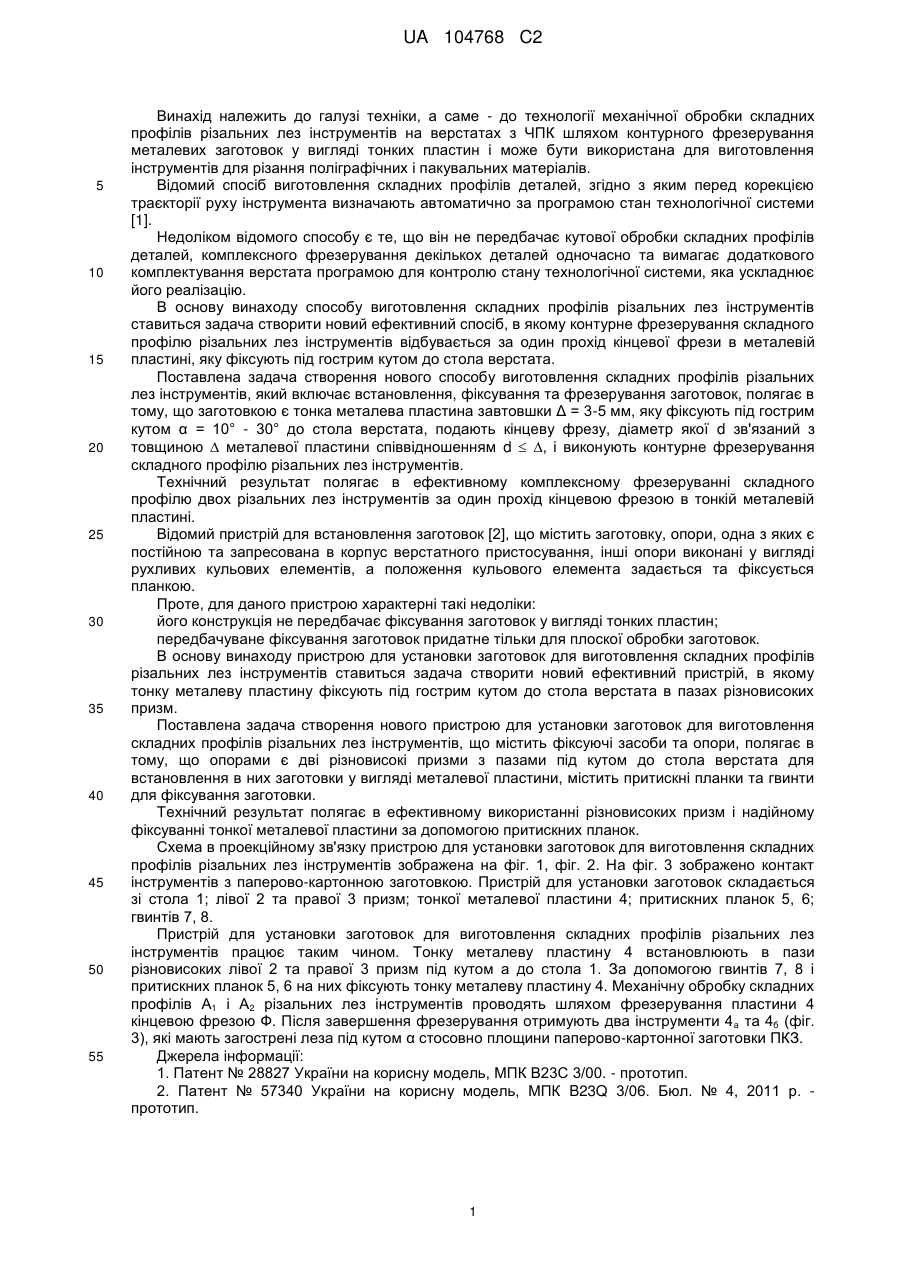

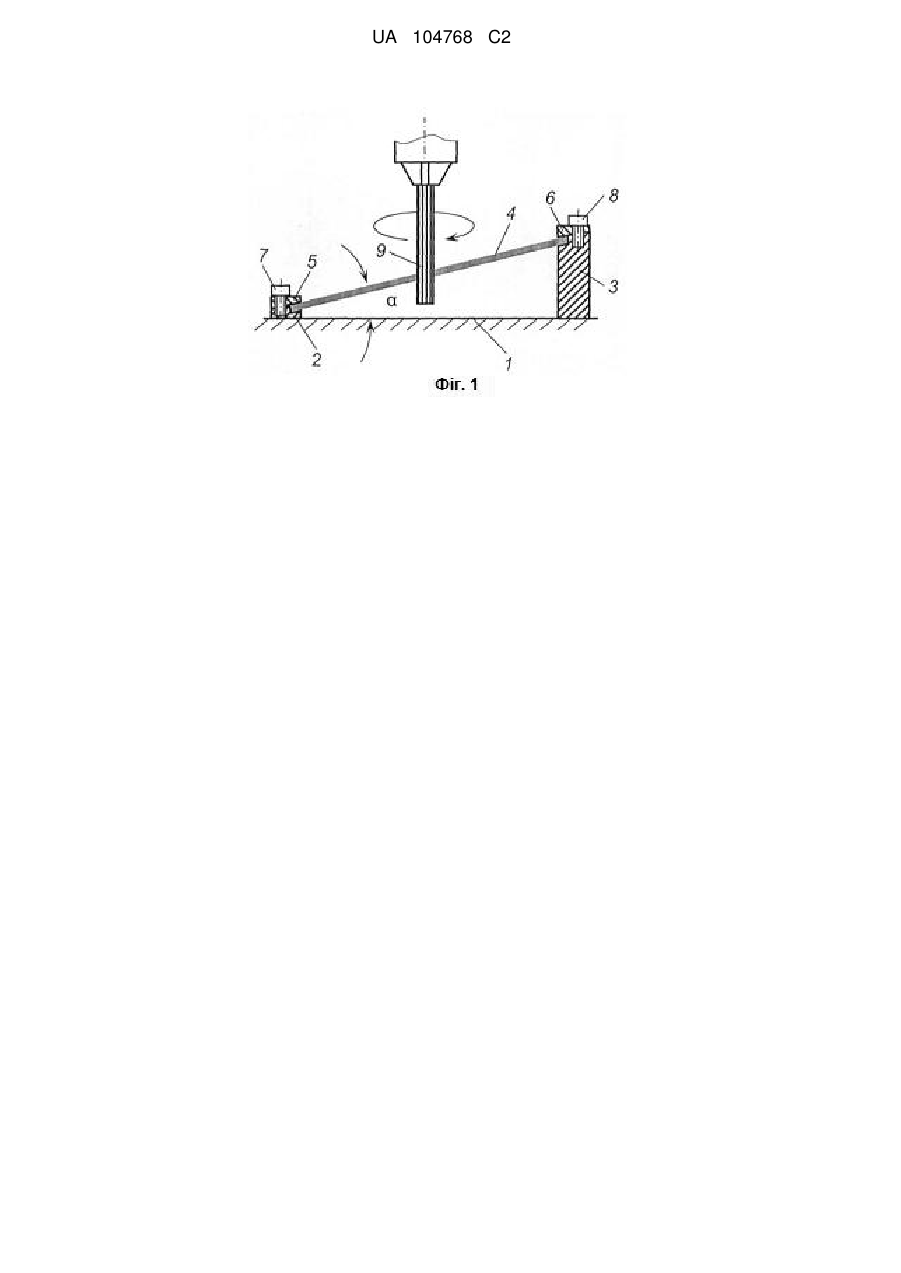

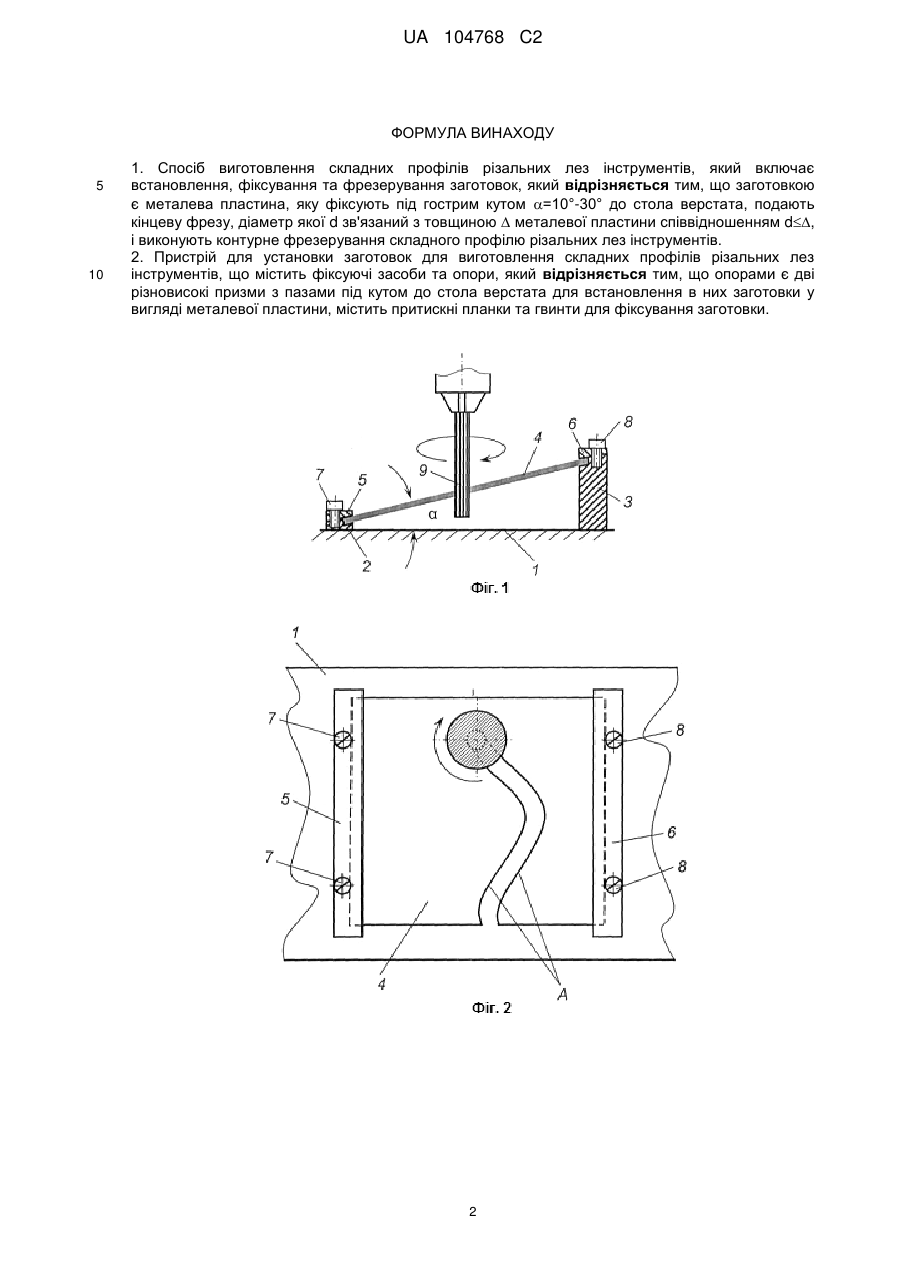

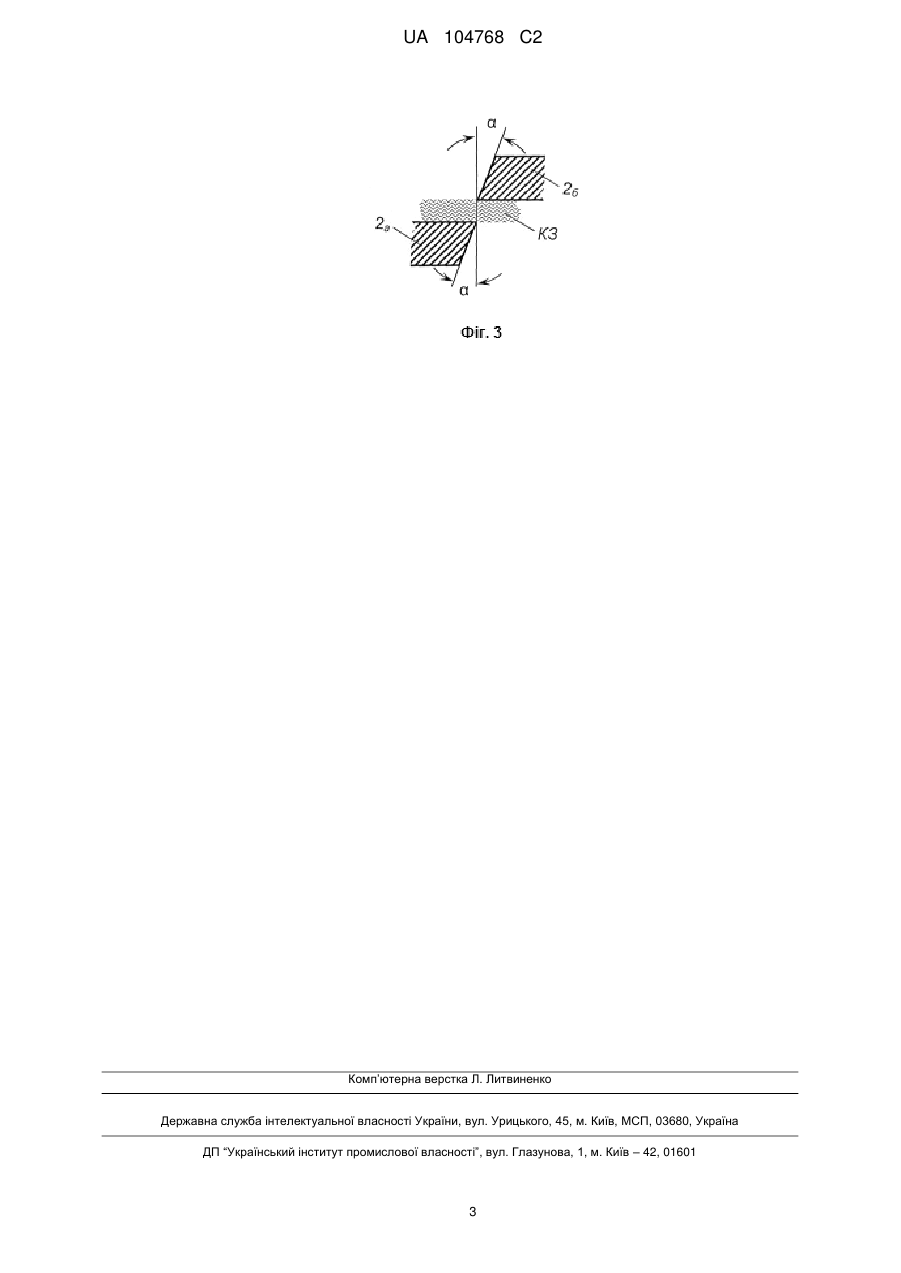

Реферат: Винаходи належить до до технології механічної обробки складних профілів різальних лез інструментів шляхом контурного фрезерування металевих заготовок у вигляді тонких пластин. Спосіб виготовлення складних профілів різальних лез інструментів передбачає фрезерування заготовок у вигляді тонкої металевої пластини, яку фіксують під гострим кутом до стола верстата, подають кінцеву фрезу і виконують контурне фрезерування складного профілю різальних лез інструментів. Пристрій для установки заготовок на столі фрезерного верстата для виготовлення складних профілів різальних лез інструментів складається з двох різновисоких призм з пазами під кутом до стола верстата для встановлення в них заготовки у вигляді металевої пластини, притискних планок та гвинтів. Винаходи забезпечують ефективне виготовлення складних профілів різальних лез інструментів за один прохід кінцевої фрези в металевій пластині. UA 104768 C2 (12) UA 104768 C2 UA 104768 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі техніки, а саме - до технології механічної обробки складних профілів різальних лез інструментів на верстатах з ЧПК шляхом контурного фрезерування металевих заготовок у вигляді тонких пластин і може бути використана для виготовлення інструментів для різання поліграфічних і пакувальних матеріалів. Відомий спосіб виготовлення складних профілів деталей, згідно з яким перед корекцією траєкторії руху інструмента визначають автоматично за програмою стан технологічної системи [1]. Недоліком відомого способу є те, що він не передбачає кутової обробки складних профілів деталей, комплексного фрезерування декількох деталей одночасно та вимагає додаткового комплектування верстата програмою для контролю стану технологічної системи, яка ускладнює його реалізацію. В основу винаходу способу виготовлення складних профілів різальних лез інструментів ставиться задача створити новий ефективний спосіб, в якому контурне фрезерування складного профілю різальних лез інструментів відбувається за один прохід кінцевої фрези в металевій пластині, яку фіксують під гострим кутом до стола верстата. Поставлена задача створення нового способу виготовлення складних профілів різальних лез інструментів, який включає встановлення, фіксування та фрезерування заготовок, полягає в тому, що заготовкою є тонка металева пластина завтовшки Δ = 3-5 мм, яку фіксують під гострим кутом α = 10° - 30° до стола верстата, подають кінцеву фрезу, діаметр якої d зв'язаний з товщиною  металевої пластини співвідношенням d  , і виконують контурне фрезерування складного профілю різальних лез інструментів. Технічний результат полягає в ефективному комплексному фрезеруванні складного профілю двох різальних лез інструментів за один прохід кінцевою фрезою в тонкій металевій пластині. Відомий пристрій для встановлення заготовок [2], що містить заготовку, опори, одна з яких є постійною та запресована в корпус верстатного пристосування, інші опори виконані у вигляді рухливих кульових елементів, а положення кульового елемента задається та фіксується планкою. Проте, для даного пристрою характерні такі недоліки: його конструкція не передбачає фіксування заготовок у вигляді тонких пластин; передбачуване фіксування заготовок придатне тільки для плоскої обробки заготовок. В основу винаходу пристрою для установки заготовок для виготовлення складних профілів різальних лез інструментів ставиться задача створити новий ефективний пристрій, в якому тонку металеву пластину фіксують під гострим кутом до стола верстата в пазах різновисоких призм. Поставлена задача створення нового пристрою для установки заготовок для виготовлення складних профілів різальних лез інструментів, що містить фіксуючі засоби та опори, полягає в тому, що опорами є дві різновисокі призми з пазами під кутом до стола верстата для встановлення в них заготовки у вигляді металевої пластини, містить притискні планки та гвинти для фіксування заготовки. Технічний результат полягає в ефективному використанні різновисоких призм і надійному фіксуванні тонкої металевої пластини за допомогою притискних планок. Схема в проекційному зв'язку пристрою для установки заготовок для виготовлення складних профілів різальних лез інструментів зображена на фіг. 1, фіг. 2. На фіг. 3 зображено контакт інструментів з паперово-картонною заготовкою. Пристрій для установки заготовок складається зі стола 1; лівої 2 та правої 3 призм; тонкої металевої пластини 4; притискних планок 5, 6; гвинтів 7, 8. Пристрій для установки заготовок для виготовлення складних профілів різальних лез інструментів працює таким чином. Тонку металеву пластину 4 встановлюють в пази різновисоких лівої 2 та правої 3 призм під кутом а до стола 1. За допомогою гвинтів 7, 8 і притискних планок 5, 6 на них фіксують тонку металеву пластину 4. Механічну обробку складних профілів А1 і А2 різальних лез інструментів проводять шляхом фрезерування пластини 4 кінцевою фрезою Ф. Після завершення фрезерування отримують два інструменти 4 а та 4б (фіг. 3), які мають загострені леза під кутом α стосовно площини паперово-картонної заготовки ПКЗ. Джерела інформації: 1. Патент № 28827 України на корисну модель, МПК В23С 3/00. - прототип. 2. Патент № 57340 України на корисну модель, МПК B23Q 3/06. Бюл. № 4, 2011 р. прототип. 1 UA 104768 C2 ФОРМУЛА ВИНАХОДУ 5 10 1. Спосіб виготовлення складних профілів різальних лез інструментів, який включає встановлення, фіксування та фрезерування заготовок, який відрізняється тим, що заготовкою є металева пластина, яку фіксують під гострим кутом =10°-30° до стола верстата, подають кінцеву фрезу, діаметр якої d зв'язаний з товщиною  металевої пластини співвідношенням d, і виконують контурне фрезерування складного профілю різальних лез інструментів. 2. Пристрій для установки заготовок для виготовлення складних профілів різальних лез інструментів, що містить фіксуючі засоби та опори, який відрізняється тим, що опорами є дві різновисокі призми з пазами під кутом до стола верстата для встановлення в них заготовки у вигляді металевої пластини, містить притискні планки та гвинти для фіксування заготовки. 2 UA 104768 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
