Стенд для випробувань ручних різальних інструментів

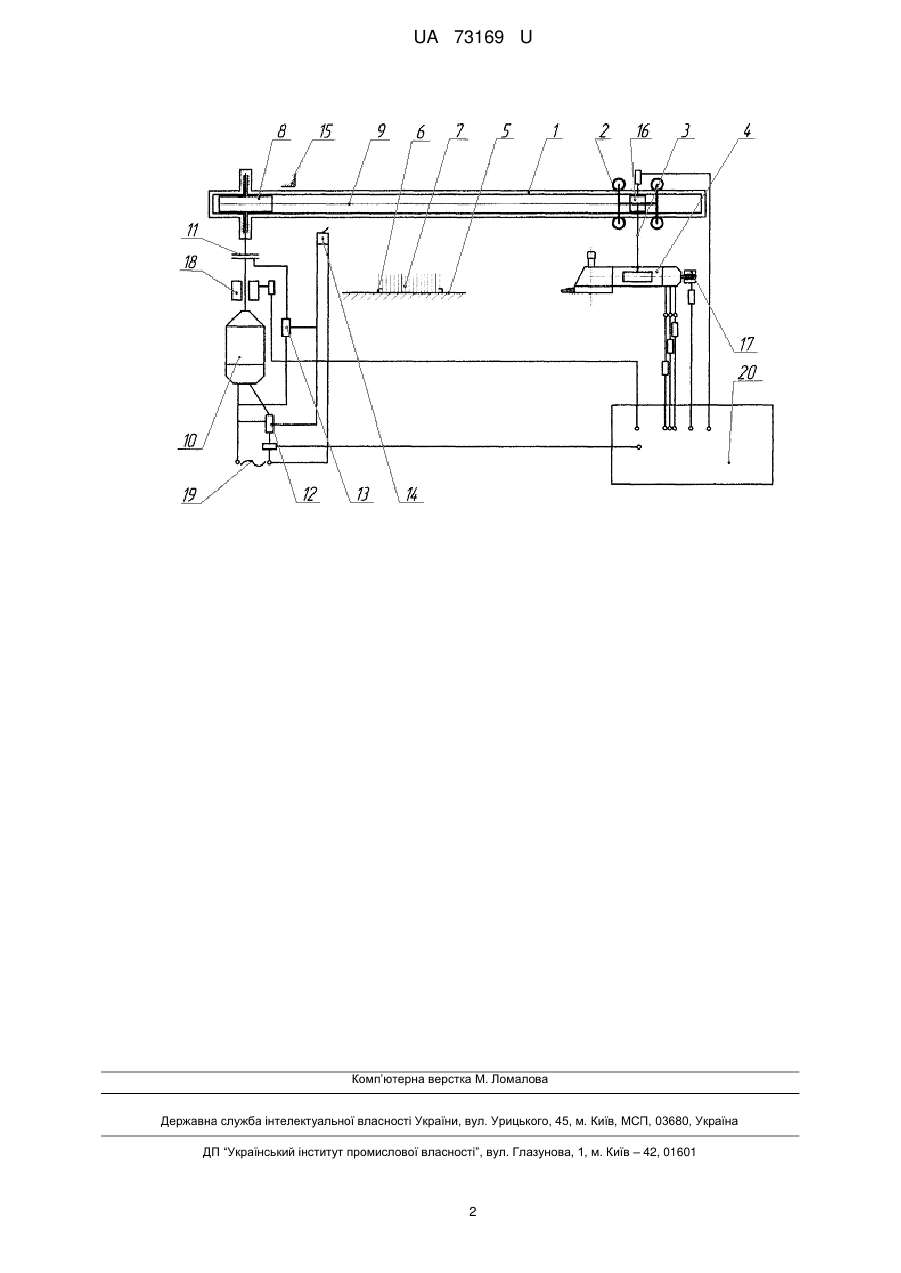

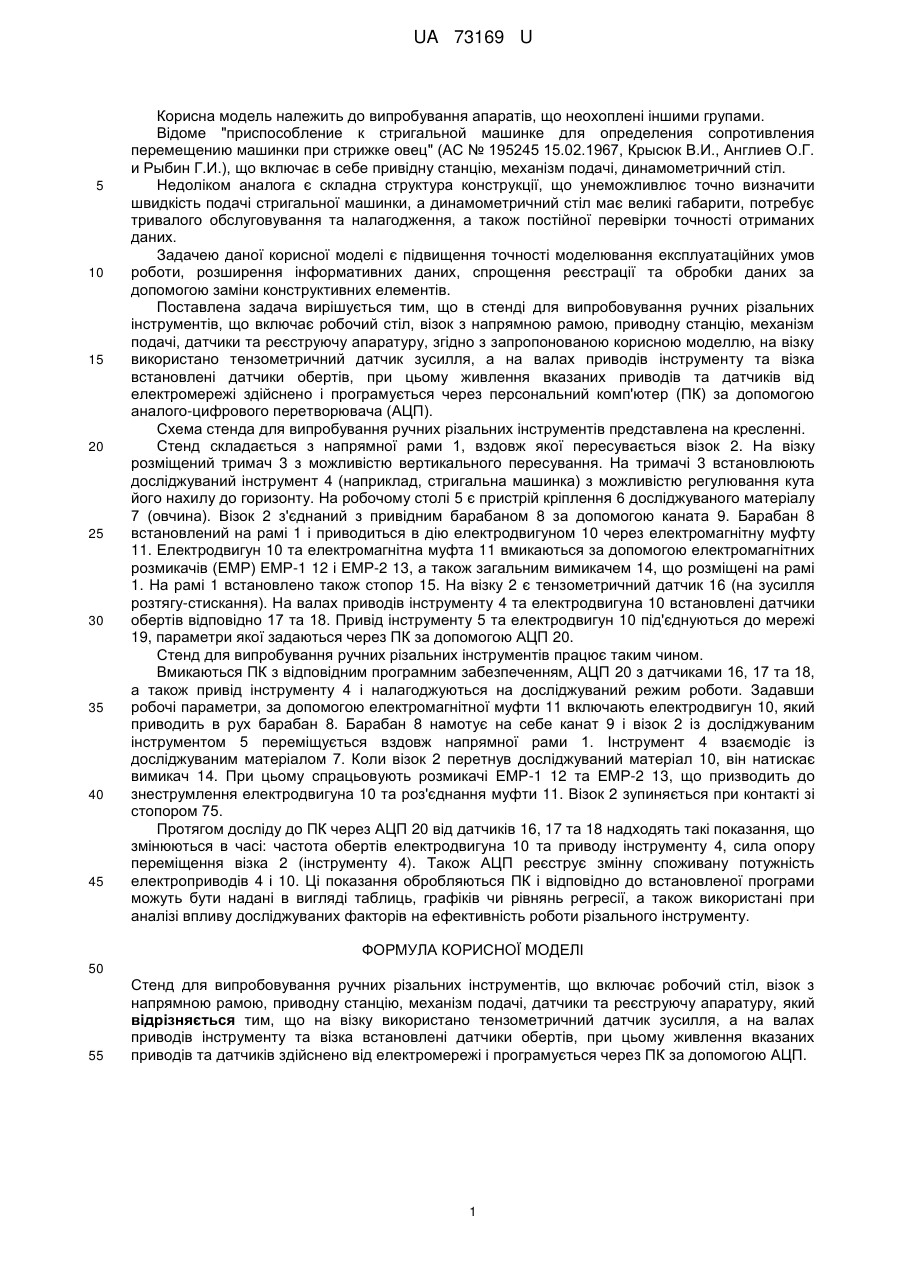

Реферат: UA 73169 U UA 73169 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до випробування апаратів, що неохоплені іншими групами. Відоме "приспособление к стригальной машинке для определения сопротивления перемещению машинки при стрижке овец" (АС № 195245 15.02.1967, Крысюк В.И., Англиев О.Г. и Рыбин Г.И.), що включає в себе привідну станцію, механізм подачі, динамометричний стіл. Недоліком аналога є складна структура конструкції, що унеможливлює точно визначити швидкість подачі стригальної машинки, а динамометричний стіл має великі габарити, потребує тривалого обслуговування та налагодження, а також постійної перевірки точності отриманих даних. Задачею даної корисної моделі є підвищення точності моделювання експлуатаційних умов роботи, розширення інформативних даних, спрощення реєстрації та обробки даних за допомогою заміни конструктивних елементів. Поставлена задача вирішується тим, що в стенді для випробовування ручних різальних інструментів, що включає робочий стіл, візок з напрямною рамою, приводну станцію, механізм подачі, датчики та реєструючу апаратуру, згідно з запропонованою корисною моделлю, на візку використано тензометричний датчик зусилля, а на валах приводів інструменту та візка встановлені датчики обертів, при цьому живлення вказаних приводів та датчиків від електромережі здійснено і програмується через персональний комп'ютер (ПК) за допомогою аналого-цифрового перетворювача (АЦП). Схема стенда для випробування ручних різальних інструментів представлена на кресленні. Стенд складається з напрямної рами 1, вздовж якої пересувається візок 2. На візку розміщений тримач 3 з можливістю вертикального пересування. На тримачі 3 встановлюють досліджуваний інструмент 4 (наприклад, стригальна машинка) з можливістю регулювання кута його нахилу до горизонту. На робочому столі 5 є пристрій кріплення 6 досліджуваного матеріалу 7 (овчина). Візок 2 з'єднаний з привідним барабаном 8 за допомогою каната 9. Барабан 8 встановлений на рамі 1 і приводиться в дію електродвигуном 10 через електромагнітну муфту 11. Електродвигун 10 та електромагнітна муфта 11 вмикаються за допомогою електромагнітних розмикачів (ЕМР) ЕМР-1 12 і ЕМР-2 13, а також загальним вимикачем 14, що розміщені на рамі 1. На рамі 1 встановлено також стопор 15. На візку 2 є тензометричний датчик 16 (на зусилля розтягу-стискання). На валах приводів інструменту 4 та електродвигуна 10 встановлені датчики обертів відповідно 17 та 18. Привід інструменту 5 та електродвигун 10 під'єднуються до мережі 19, параметри якої задаються через ПК за допомогою АЦП 20. Стенд для випробування ручних різальних інструментів працює таким чином. Вмикаються ПК з відповідним програмним забезпеченням, АЦП 20 з датчиками 16, 17 та 18, а також привід інструменту 4 і налагоджуються на досліджуваний режим роботи. Задавши робочі параметри, за допомогою електромагнітної муфти 11 включають електродвигун 10, який приводить в рух барабан 8. Барабан 8 намотує на себе канат 9 і візок 2 із досліджуваним інструментом 5 переміщується вздовж напрямної рами 1. Інструмент 4 взаємодіє із досліджуваним матеріалом 7. Коли візок 2 перетнув досліджуваний матеріал 10, він натискає вимикач 14. При цьому спрацьовують розмикачі ЕМР-1 12 та ЕМР-2 13, що призводить до знеструмлення електродвигуна 10 та роз'єднання муфти 11. Візок 2 зупиняється при контакті зі стопором 75. Протягом досліду до ПК через АЦП 20 від датчиків 16, 17 та 18 надходять такі показання, що змінюються в часі: частота обертів електродвигуна 10 та приводу інструменту 4, сила опору переміщення візка 2 (інструменту 4). Також АЦП реєструє змінну споживану потужність електроприводів 4 і 10. Ці показання обробляються ПК і відповідно до встановленої програми можуть бути надані в вигляді таблиць, графіків чи рівнянь регресії, а також використані при аналізі впливу досліджуваних факторів на ефективність роботи різального інструменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Стенд для випробовування ручних різальних інструментів, що включає робочий стіл, візок з напрямною рамою, приводну станцію, механізм подачі, датчики та реєструючу апаратуру, який відрізняється тим, що на візку використано тензометричний датчик зусилля, а на валах приводів інструменту та візка встановлені датчики обертів, при цьому живлення вказаних приводів та датчиків здійснено від електромережі і програмується через ПК за допомогою АЦП. 1 UA 73169 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промисловоївласності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
