Автофотокератометр

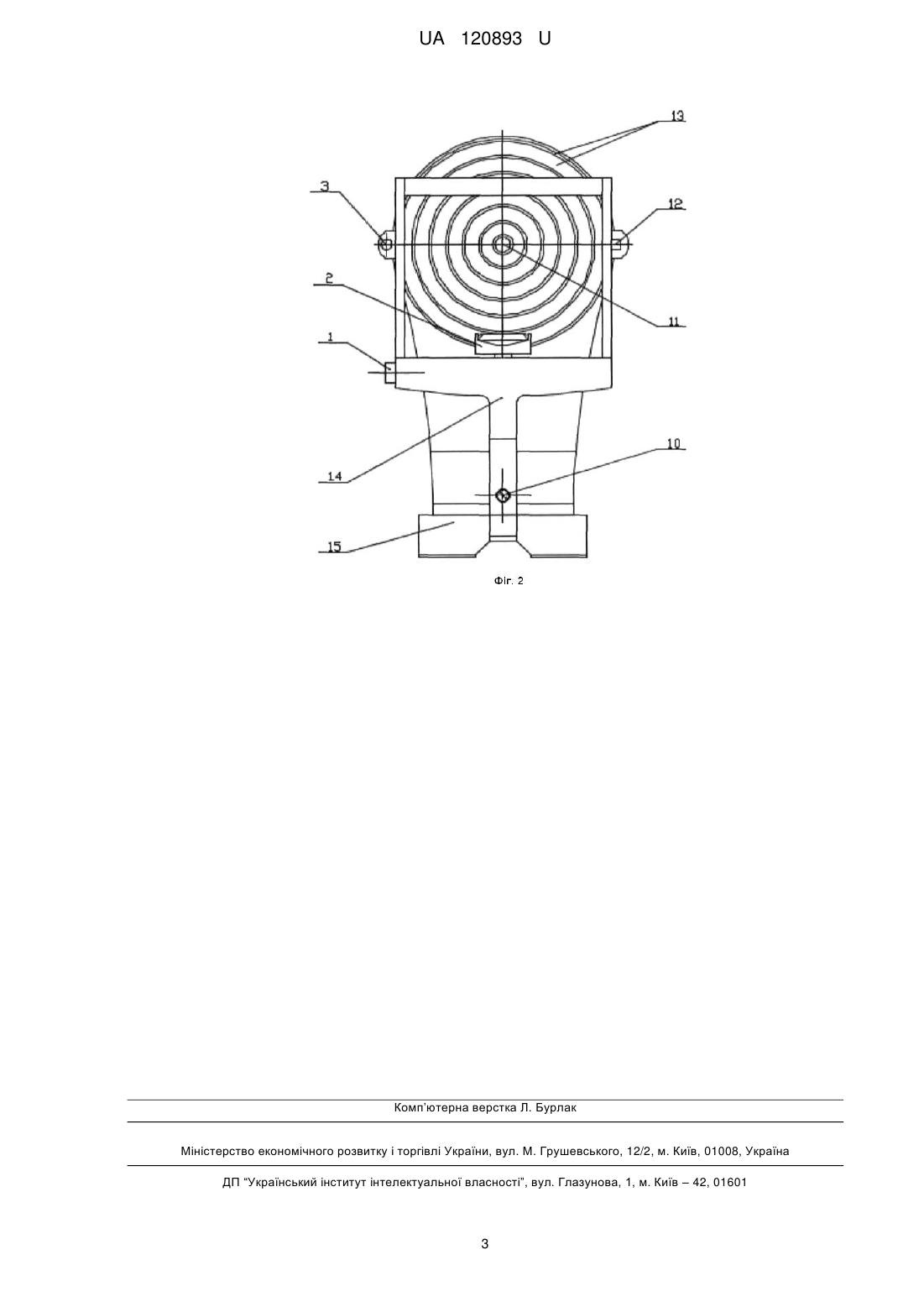

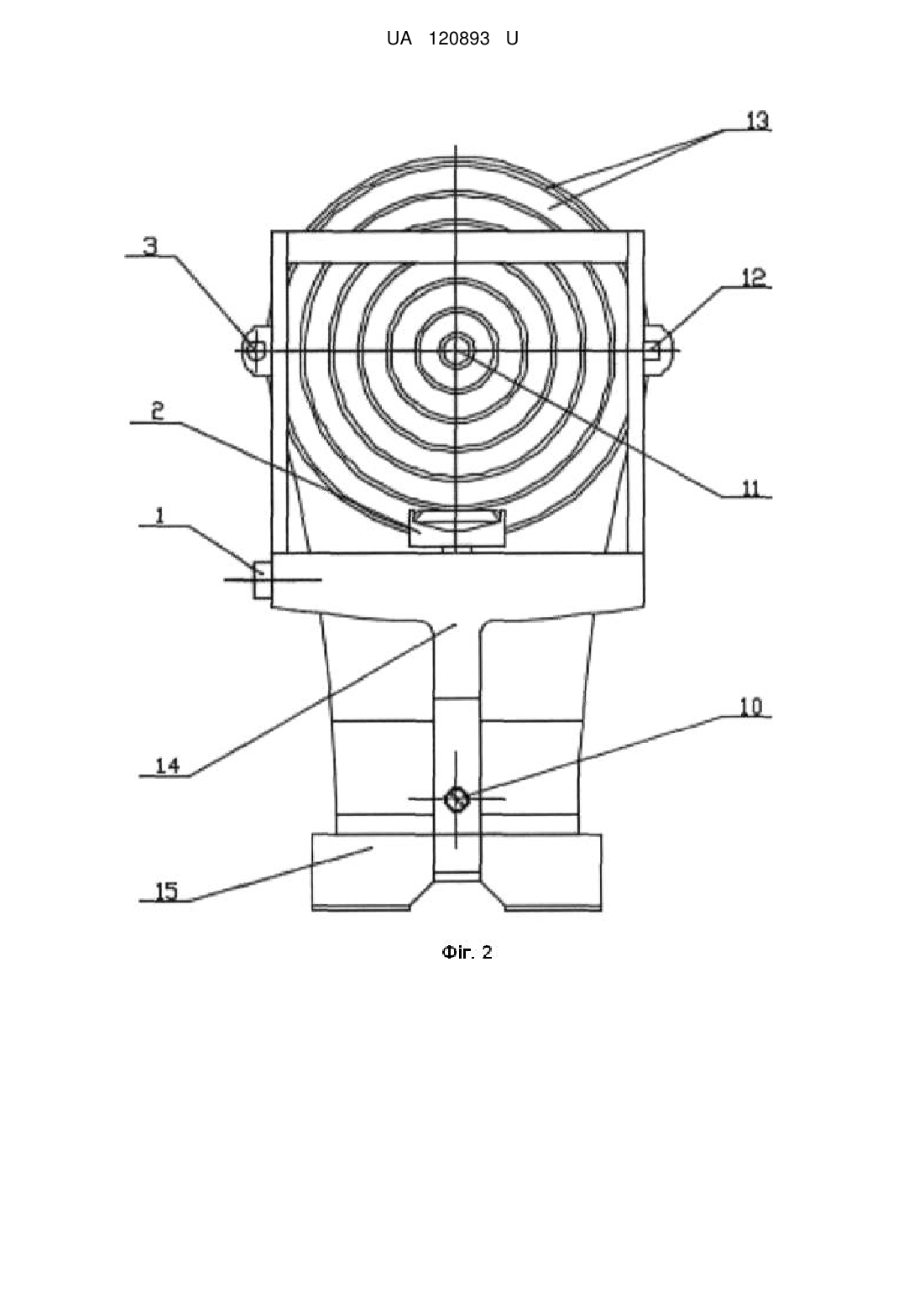

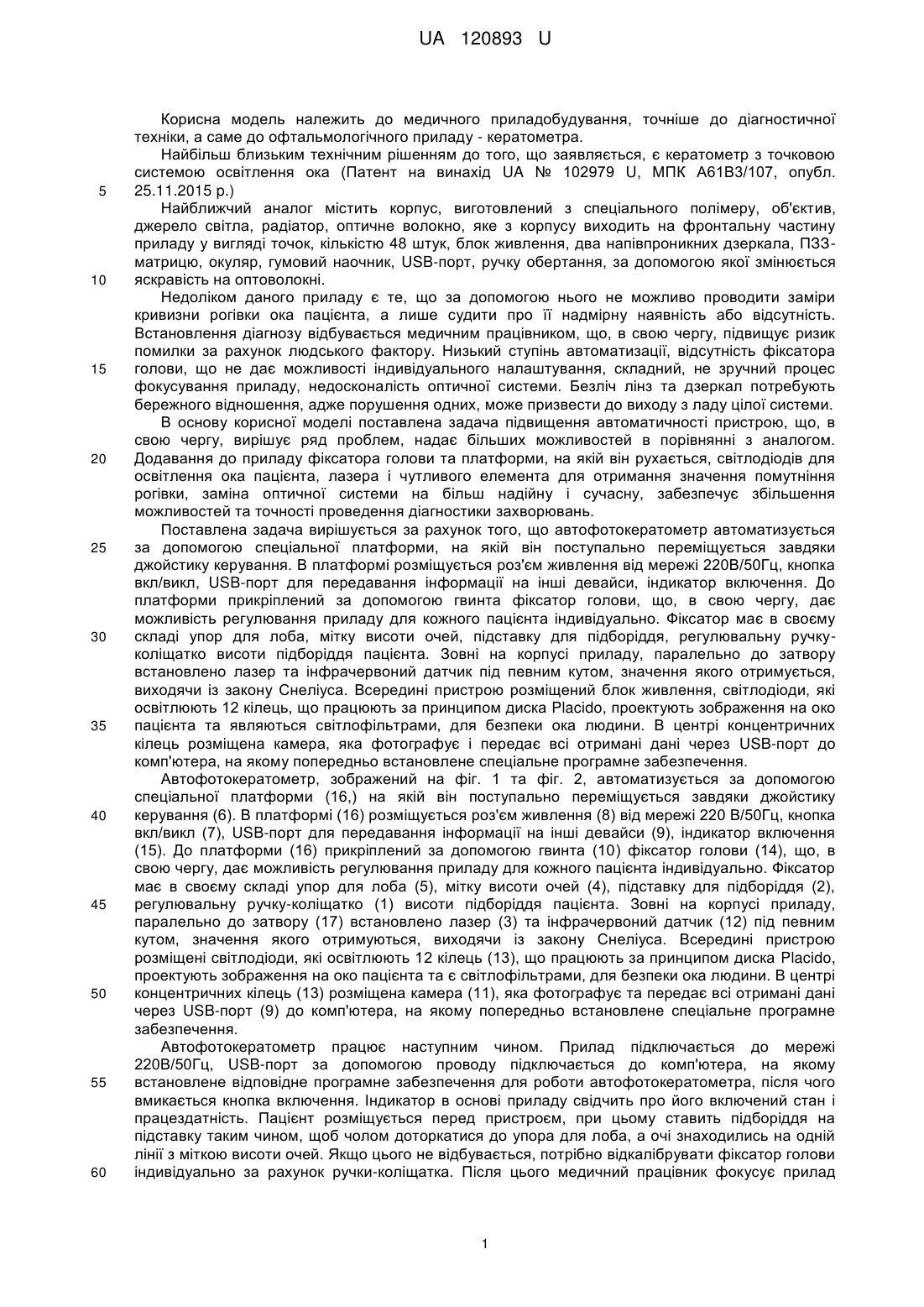

Реферат: UA 120893 U UA 120893 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного приладобудування, точніше до діагностичної техніки, а саме до офтальмологічного приладу - кератометра. Найбільш близьким технічним рішенням до того, що заявляється, є кератометр з точковою системою освітлення ока (Патент на винахід UA № 102979 U, МПК А61В3/107, опубл. 25.11.2015 p.) Найближчий аналог містить корпус, виготовлений з спеціального полімеру, об'єктив, джерело світла, радіатор, оптичне волокно, яке з корпусу виходить на фронтальну частину приладу у вигляді точок, кількістю 48 штук, блок живлення, два напівпроникних дзеркала, ПЗЗматрицю, окуляр, гумовий наочник, USB-порт, ручку обертання, за допомогою якої змінюється яскравість на оптоволокні. Недоліком даного приладу є те, що за допомогою нього не можливо проводити заміри кривизни рогівки ока пацієнта, а лише судити про її надмірну наявність або відсутність. Встановлення діагнозу відбувається медичним працівником, що, в свою чергу, підвищує ризик помилки за рахунок людського фактору. Низький ступінь автоматизації, відсутність фіксатора голови, що не дає можливості індивідуального налаштування, складний, не зручний процес фокусування приладу, недосконалість оптичної системи. Безліч лінз та дзеркал потребують бережного відношення, адже порушення одних, може призвести до виходу з ладу цілої системи. В основу корисної моделі поставлена задача підвищення автоматичності пристрою, що, в свою чергу, вирішує ряд проблем, надає більших можливостей в порівнянні з аналогом. Додавання до приладу фіксатора голови та платформи, на якій він рухається, світлодіодів для освітлення ока пацієнта, лазера і чутливого елемента для отримання значення помутніння рогівки, заміна оптичної системи на більш надійну і сучасну, забезпечує збільшення можливостей та точності проведення діагностики захворювань. Поставлена задача вирішується за рахунок того, що автофотокератометр автоматизується за допомогою спеціальної платформи, на якій він поступально переміщується завдяки джойстику керування. В платформі розміщується роз'єм живлення від мережі 220В/50Гц, кнопка вкл/викл, USB-порт для передавання інформації на інші девайси, індикатор включення. До платформи прикріплений за допомогою гвинта фіксатор голови, що, в свою чергу, дає можливість регулювання приладу для кожного пацієнта індивідуально. Фіксатор має в своєму складі упор для лоба, мітку висоти очей, підставку для підборіддя, регулювальну ручкуколіщатко висоти підборіддя пацієнта. Зовні на корпусі приладу, паралельно до затвору встановлено лазер та інфрачервоний датчик під певним кутом, значення якого отримується, виходячи із закону Снеліуса. Всередині пристрою розміщений блок живлення, світлодіоди, які освітлюють 12 кілець, що працюють за принципом диска Placido, проектують зображення на око пацієнта та являються світлофільтрами, для безпеки ока людини. В центрі концентричних кілець розміщена камера, яка фотографує і передає всі отримані дані через USB-порт до комп'ютера, на якому попередньо встановлене спеціальне програмне забезпечення. Автофотокератометр, зображений на фіг. 1 та фіг. 2, автоматизується за допомогою спеціальної платформи (16,) на якій він поступально переміщується завдяки джойстику керування (6). В платформі (16) розміщується роз'єм живлення (8) від мережі 220 В/50Гц, кнопка вкл/викл (7), USB-порт для передавання інформації на інші девайси (9), індикатор включення (15). До платформи (16) прикріплений за допомогою гвинта (10) фіксатор голови (14), що, в свою чергу, дає можливість регулювання приладу для кожного пацієнта індивідуально. Фіксатор має в своєму складі упор для лоба (5), мітку висоти очей (4), підставку для підборіддя (2), регулювальну ручку-коліщатко (1) висоти підборіддя пацієнта. Зовні на корпусі приладу, паралельно до затвору (17) встановлено лазер (3) та інфрачервоний датчик (12) під певним кутом, значення якого отримуються, виходячи із закону Снеліуса. Всередині пристрою розміщені світлодіоди, які освітлюють 12 кілець (13), що працюють за принципом диска Placido, проектують зображення на око пацієнта та є світлофільтрами, для безпеки ока людини. В центрі концентричних кілець (13) розміщена камера (11), яка фотографує та передає всі отримані дані через USB-порт (9) до комп'ютера, на якому попередньо встановлене спеціальне програмне забезпечення. Автофотокератометр працює наступним чином. Прилад підключається до мережі 220В/50Гц, USB-порт за допомогою проводу підключається до комп'ютера, на якому встановлене відповідне програмне забезпечення для роботи автофотокератометра, після чого вмикається кнопка включення. Індикатор в основі приладу свідчить про його включений стан і працездатність. Пацієнт розміщується перед пристроєм, при цьому ставить підборіддя на підставку таким чином, щоб чолом доторкатися до упора для лоба, а очі знаходились на одній лінії з міткою висоти очей. Якщо цього не відбувається, потрібно відкалібрувати фіксатор голови індивідуально за рахунок ручки-коліщатка. Після цього медичний працівник фокусує прилад 1 UA 120893 U 5 10 15 20 25 джойстиком для отримання найкращого зображення і робить знімок вертикальним натисненням джойстика вниз або за допомогою встановленої програми на комп'ютері чи іншому девайсі. В цьому ж забезпеченні проводяться заміри кривизни і керується лазер приладу. На монітор виводиться величина кривизни в міліметрах та значення помутніння кришталика і рогівки. За допомогою проекції на оці стає можливим зняття показників кривизни з усього ока. Таким чином з введенням в пристрій рухомої платформи-основи, джойстика керування забезпечується його автоматизація, що підвищує якість та точність фокусування оптичної системи. За допомогою додавання фіксатора для голови пацієнта, отримується можливість індивідуального налаштування. Введення в систему лазера й чутливого елемента, розміщених під певним кутом, дає можливість, встановлювати коефіцієнт помутніння рогівки ока та кришталика, цим самим сприяючи збільшенню діагностичного функціоналу кератометра. Концентричні кільця, освітлюючись світлодіодами, які працюють по принципу диска Placido, значно спрощують проведення діагностики, адже отримується більше інформації з периферії ока, що підвищує достовірність даних. А матеріал, з якого виготовлені диски, являється світловим фільтром для безпеки ока людини. За допомогою проекції на оці стає можливим зняття показників кривизни з усього ока. Експериментальні дослідження запропонованого приладу підтверджують його ефективність та роботоспроможність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Автофотокератометр, що містить, корпус, роз'єм живлення від мережі 220 В/50 Гц, кнопку вкл/викл, USB-порт, який відрізняється тим, що містить спеціальну платформу, що приводиться в рух за допомогою джойстика керування, до платформи прикріплений фіксатор голови, що містить упор для лоба, мітку на упорі, що свідчить про потрібну висоту очей, підставку для підборіддя, регулювальну ручку-коліщатко висоти підборіддя пацієнта, зовні на корпусі встановлено під певним кутом лазер та інфрачервоний датчик, всередині пристрою розміщені світлодіоди, які освітлюють 12 концентричних кілець, що являються світлофільтрами, в центрі яких розміщена камера, яка фокусується переміщенням спеціальної платформи. 2 UA 120893 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
