Спосіб визначення глибини фокуса ока за допомогою порогових об’єктів

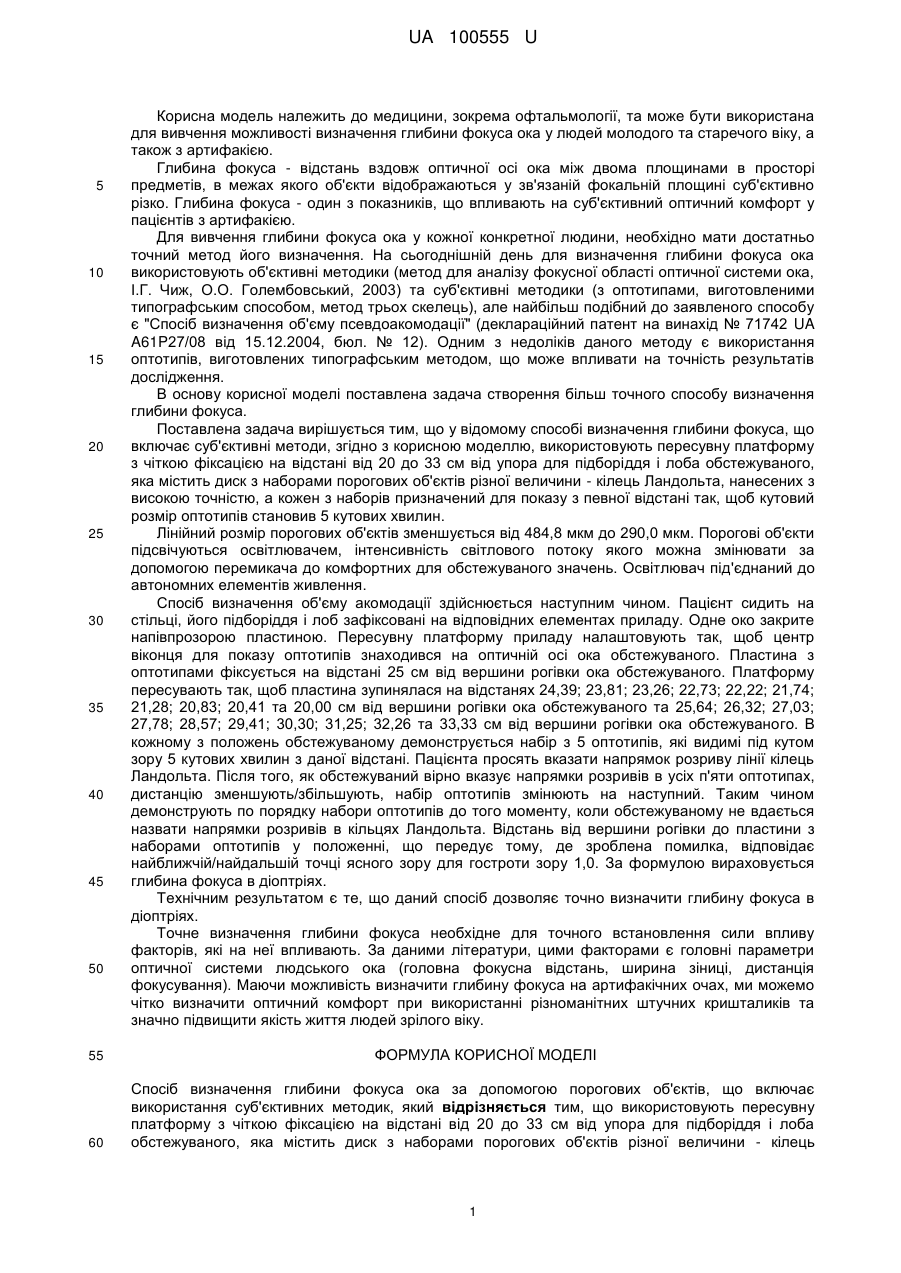

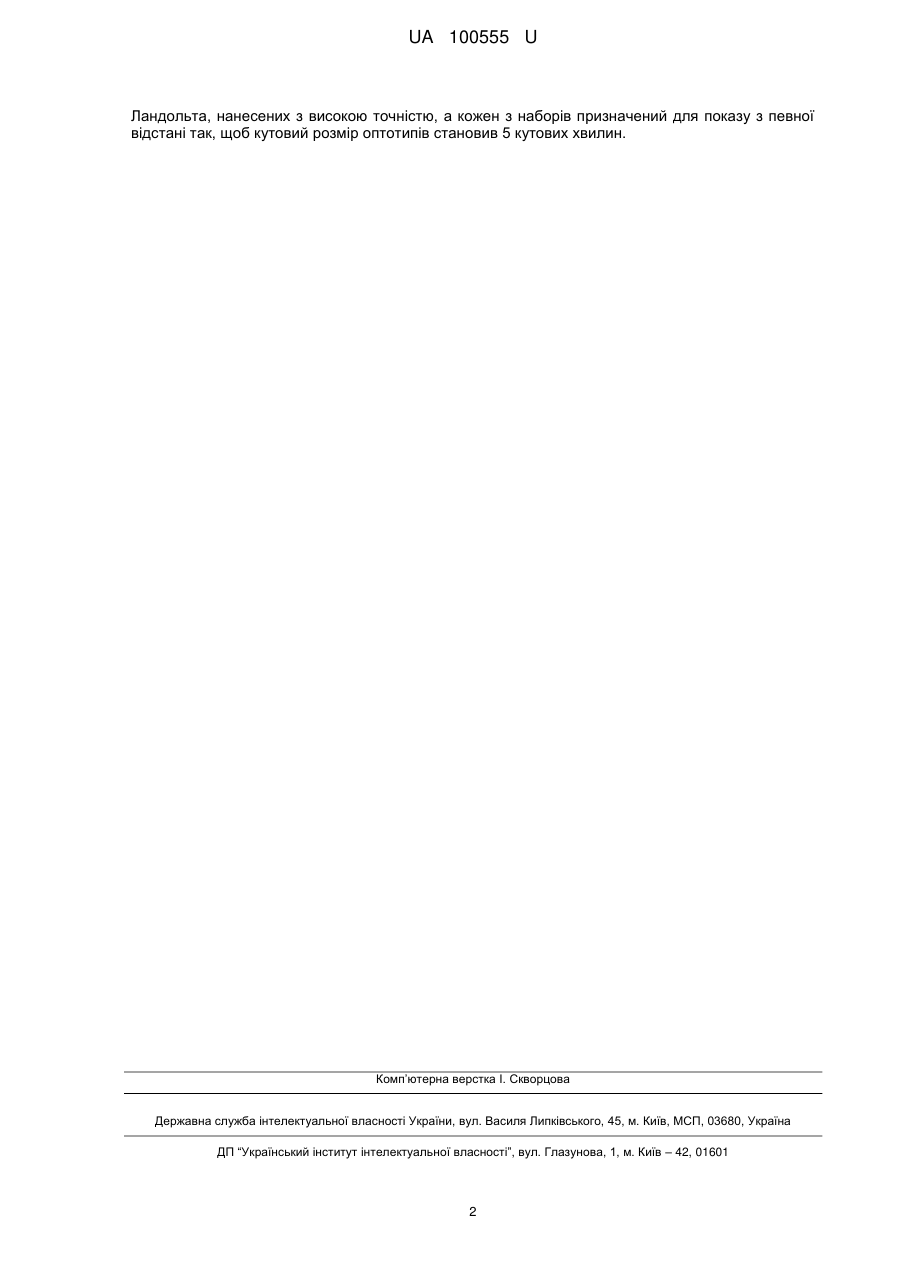

Реферат: Спосіб визначення глибини фокуса ока шляхом використання пересувної платформи з чіткою фіксацією на відстані від 20 до 33 см від упора для підборіддя і лоба обстежуваного, яка містить диск з наборами порогових об'єктів різної величини - кілець Ландольта, нанесених з високою точністю, а кожен з наборів призначений для показу з певної відстані так, щоб кутовий розмір оптотипів становив 5 кутових хвилин. UA 100555 U (54) СПОСІБ ВИЗНАЧЕННЯ ГЛИБИНИ ФОКУСА ОКА ЗА ДОПОМОГОЮ ПОРОГОВИХ ОБ'ЄКТІВ UA 100555 U UA 100555 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема офтальмології, та може бути використана для вивчення можливості визначення глибини фокуса ока у людей молодого та старечого віку, а також з артифакією. Глибина фокуса - відстань вздовж оптичної осі ока між двома площинами в просторі предметів, в межах якого об'єкти відображаються у зв'язаній фокальній площині суб'єктивно різко. Глибина фокуса - один з показників, що впливають на суб'єктивний оптичний комфорт у пацієнтів з артифакією. Для вивчення глибини фокуса ока у кожної конкретної людини, необхідно мати достатньо точний метод його визначення. На сьогоднішній день для визначення глибини фокуса ока використовують об'єктивні методики (метод для аналізу фокусної області оптичної системи ока, І.Г. Чиж, О.О. Голембовський, 2003) та суб'єктивні методики (з оптотипами, виготовленими типографським способом, метод трьох скелець), але найбільш подібний до заявленого способу є "Спосіб визначення об'єму псевдоакомодації" (деклараційний патент на винахід № 71742 UA A61P27/08 від 15.12.2004, бюл. № 12). Одним з недоліків даного методу є використання оптотипів, виготовлених типографським методом, що може впливати на точність результатів дослідження. В основу корисної моделі поставлена задача створення більш точного способу визначення глибини фокуса. Поставлена задача вирішується тим, що у відомому способі визначення глибини фокуса, що включає суб'єктивні методи, згідно з корисною моделлю, використовують пересувну платформу з чіткою фіксацією на відстані від 20 до 33 см від упора для підборіддя і лоба обстежуваного, яка містить диск з наборами порогових об'єктів різної величини - кілець Ландольта, нанесених з високою точністю, а кожен з наборів призначений для показу з певної відстані так, щоб кутовий розмір оптотипів становив 5 кутових хвилин. Лінійний розмір порогових об'єктів зменшується від 484,8 мкм до 290,0 мкм. Порогові об'єкти підсвічуються освітлювачем, інтенсивність світлового потоку якого можна змінювати за допомогою перемикача до комфортних для обстежуваного значень. Освітлювач під'єднаний до автономних елементів живлення. Спосіб визначення об'єму акомодації здійснюється наступним чином. Пацієнт сидить на стільці, його підборіддя і лоб зафіксовані на відповідних елементах приладу. Одне око закрите напівпрозорою пластиною. Пересувну платформу приладу налаштовують так, щоб центр віконця для показу оптотипів знаходився на оптичній осі ока обстежуваного. Пластина з оптотипами фіксується на відстані 25 см від вершини рогівки ока обстежуваного. Платформу пересувають так, щоб пластина зупинялася на відстанях 24,39; 23,81; 23,26; 22,73; 22,22; 21,74; 21,28; 20,83; 20,41 та 20,00 см від вершини рогівки ока обстежуваного та 25,64; 26,32; 27,03; 27,78; 28,57; 29,41; 30,30; 31,25; 32,26 та 33,33 см від вершини рогівки ока обстежуваного. В кожному з положень обстежуваному демонструється набір з 5 оптотипів, які видимі під кутом зору 5 кутових хвилин з даної відстані. Пацієнта просять вказати напрямок розриву лінії кілець Ландольта. Після того, як обстежуваний вірно вказує напрямки розривів в усіх п'яти оптотипах, дистанцію зменшують/збільшують, набір оптотипів змінюють на наступний. Таким чином демонструють по порядку набори оптотипів до того моменту, коли обстежуваному не вдається назвати напрямки розривів в кільцях Ландольта. Відстань від вершини рогівки до пластини з наборами оптотипів у положенні, що передує тому, де зроблена помилка, відповідає найближчій/найдальшій точці ясного зору для гостроти зору 1,0. За формулою вираховується глибина фокуса в діоптріях. Технічним результатом є те, що даний спосіб дозволяє точно визначити глибину фокуса в діоптріях. Точне визначення глибини фокуса необхідне для точного встановлення сили впливу факторів, які на неї впливають. За даними літератури, цими факторами є головні параметри оптичної системи людського ока (головна фокусна відстань, ширина зіниці, дистанція фокусування). Маючи можливість визначити глибину фокуса на артифакічних очах, ми можемо чітко визначити оптичний комфорт при використанні різноманітних штучних кришталиків та значно підвищити якість життя людей зрілого віку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб визначення глибини фокуса ока за допомогою порогових об'єктів, що включає використання суб'єктивних методик, який відрізняється тим, що використовують пересувну платформу з чіткою фіксацією на відстані від 20 до 33 см від упора для підборіддя і лоба обстежуваного, яка містить диск з наборами порогових об'єктів різної величини - кілець 1 UA 100555 U Ландольта, нанесених з високою точністю, а кожен з наборів призначений для показу з певної відстані так, щоб кутовий розмір оптотипів становив 5 кутових хвилин. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
