З’єднання крокви з антисейсмічним поясом

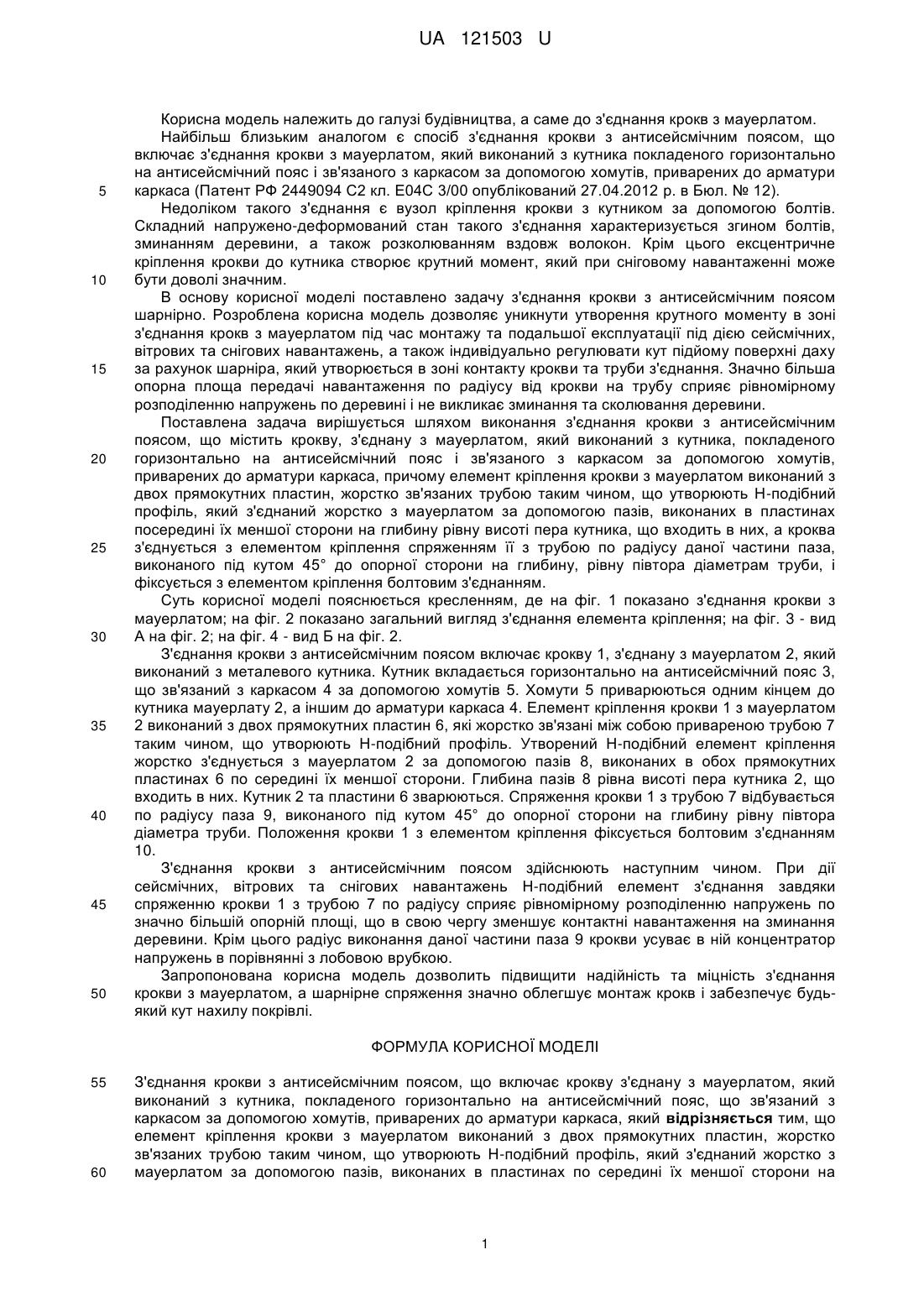

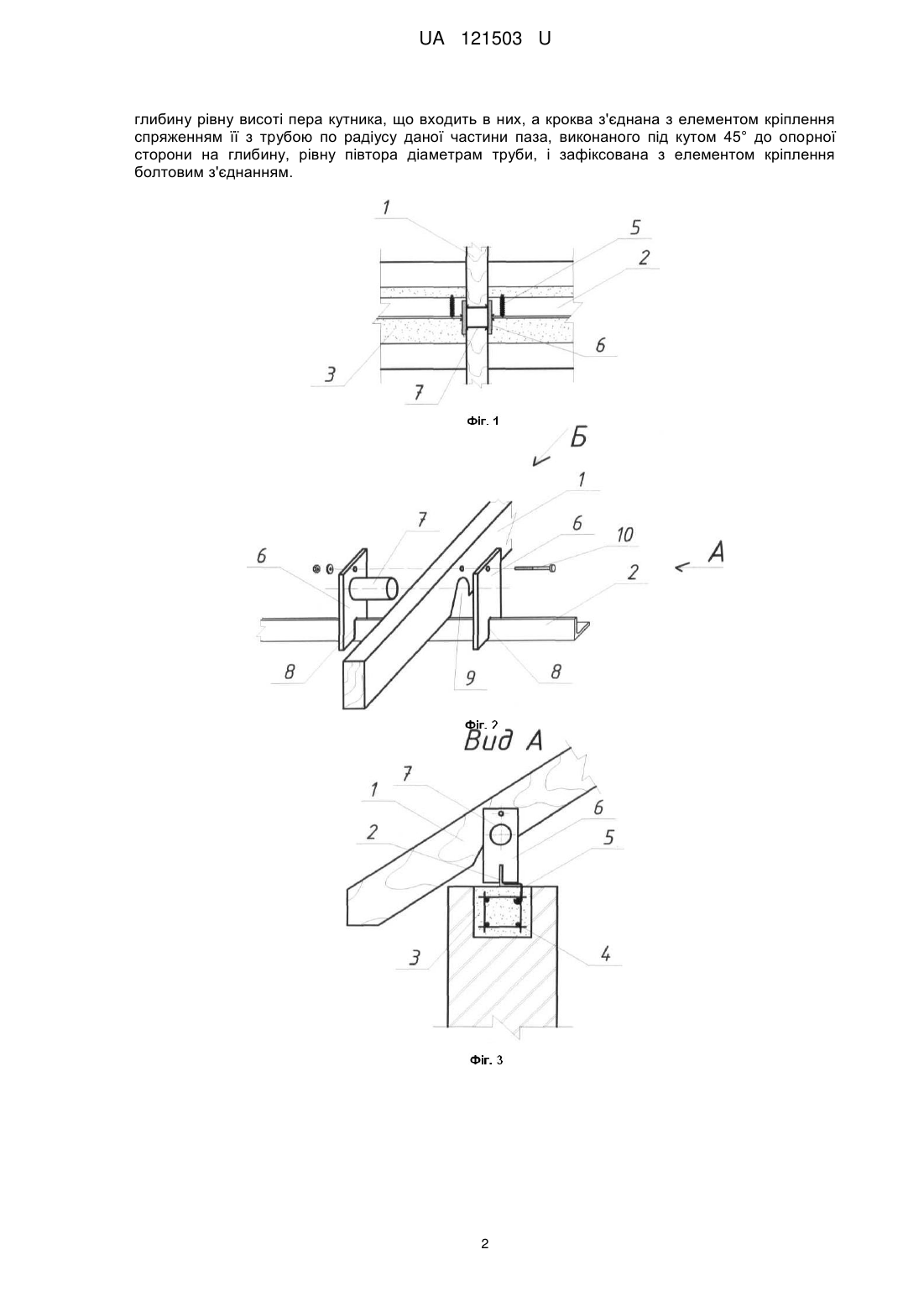

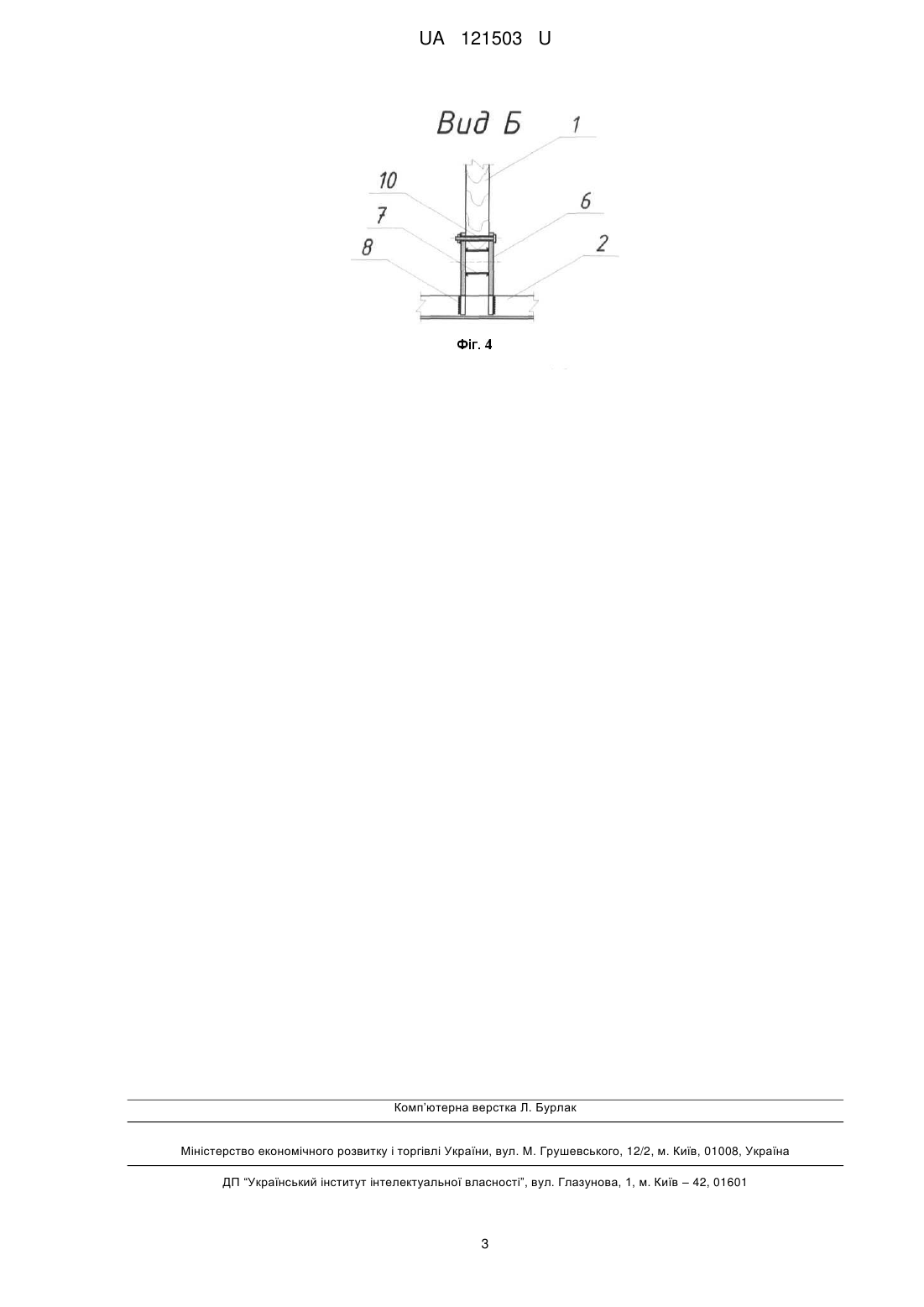

Реферат: З'єднання крокви з антисейсмічним поясом включає крокву, з'єднану з мауерлатом, який виконаний з кутника, покладеного горизонтально на антисейсмічний пояс, що зв'язаний з каркасом за допомогою хомутів, приварених до арматури каркаса. Елемент кріплення крокви з мауерлатом виконаний з двох прямокутних пластин, жорстко зв'язаних трубою таким чином, що утворюють Н-подібний профіль, який з'єднаний жорстко з мауерлатом за допомогою пазів, виконаних в пластинах по середині їх меншої сторони на глибину, рівну висоті пера кутника, що входить в них, а кроква з'єднана з елементом кріплення спряженням її з трубою по радіусу даної частини паза, виконаного під кутом 45° до опорної сторони на глибину, рівну півтора діаметрам труби, і зафіксована з елементом кріплення болтовим з'єднанням. UA 121503 U (54) З'ЄДНАННЯ КРОКВИ З АНТИСЕЙСМІЧНИМ ПОЯСОМ UA 121503 U UA 121503 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до з'єднання крокв з мауерлатом. Найбільш близьким аналогом є спосіб з'єднання крокви з антисейсмічним поясом, що включає з'єднання крокви з мауерлатом, який виконаний з кутника покладеного горизонтально на антисейсмічний пояс і зв'язаного з каркасом за допомогою хомутів, приварених до арматури каркаса (Патент РФ 2449094 С2 кл. Е04С 3/00 опублікований 27.04.2012 р. в Бюл. № 12). Недоліком такого з'єднання є вузол кріплення крокви з кутником за допомогою болтів. Складний напружено-деформований стан такого з'єднання характеризується згином болтів, зминанням деревини, а також розколюванням вздовж волокон. Крім цього ексцентричне кріплення крокви до кутника створює крутний момент, який при сніговому навантаженні може бути доволі значним. В основу корисної моделі поставлено задачу з'єднання крокви з антисейсмічним поясом шарнірно. Розроблена корисна модель дозволяє уникнути утворення крутного моменту в зоні з'єднання крокв з мауерлатом під час монтажу та подальшої експлуатації під дією сейсмічних, вітрових та снігових навантажень, а також індивідуально регулювати кут підйому поверхні даху за рахунок шарніра, який утворюється в зоні контакту крокви та труби з'єднання. Значно більша опорна площа передачі навантаження по радіусу від крокви на трубу сприяє рівномірному розподіленню напружень по деревині і не викликає зминання та сколювання деревини. Поставлена задача вирішується шляхом виконання з'єднання крокви з антисейсмічним поясом, що містить крокву, з'єднану з мауерлатом, який виконаний з кутника, покладеного горизонтально на антисейсмічний пояс і зв'язаного з каркасом за допомогою хомутів, приварених до арматури каркаса, причому елемент кріплення крокви з мауерлатом виконаний з двох прямокутних пластин, жорстко зв'язаних трубою таким чином, що утворюють Н-подібний профіль, який з'єднаний жорстко з мауерлатом за допомогою пазів, виконаних в пластинах посередині їх меншої сторони на глибину рівну висоті пера кутника, що входить в них, а кроква з'єднується з елементом кріплення спряженням її з трубою по радіусу даної частини паза, виконаного під кутом 45° до опорної сторони на глибину, рівну півтора діаметрам труби, і фіксується з елементом кріплення болтовим з'єднанням. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано з'єднання крокви з мауерлатом; на фіг. 2 показано загальний вигляд з'єднання елемента кріплення; на фіг. 3 - вид А на фіг. 2; на фіг. 4 - вид Б на фіг. 2. З'єднання крокви з антисейсмічним поясом включає крокву 1, з'єднану з мауерлатом 2, який виконаний з металевого кутника. Кутник вкладається горизонтально на антисейсмічний пояс 3, що зв'язаний з каркасом 4 за допомогою хомутів 5. Хомути 5 приварюються одним кінцем до кутника мауерлату 2, а іншим до арматури каркаса 4. Елемент кріплення крокви 1 з мауерлатом 2 виконаний з двох прямокутних пластин 6, які жорстко зв'язані між собою привареною трубою 7 таким чином, що утворюють Н-подібний профіль. Утворений Н-подібний елемент кріплення жорстко з'єднується з мауерлатом 2 за допомогою пазів 8, виконаних в обох прямокутних пластинах 6 по середині їх меншої сторони. Глибина пазів 8 рівна висоті пера кутника 2, що входить в них. Кутник 2 та пластини 6 зварюються. Спряження крокви 1 з трубою 7 відбувається по радіусу паза 9, виконаного під кутом 45° до опорної сторони на глибину рівну півтора діаметра труби. Положення крокви 1 з елементом кріплення фіксується болтовим з'єднанням 10. З'єднання крокви з антисейсмічним поясом здійснюють наступним чином. При дії сейсмічних, вітрових та снігових навантажень Н-подібний елемент з'єднання завдяки спряженню крокви 1 з трубою 7 по радіусу сприяє рівномірному розподіленню напружень по значно більшій опорній площі, що в свою чергу зменшує контактні навантаження на зминання деревини. Крім цього радіус виконання даної частини паза 9 крокви усуває в ній концентратор напружень в порівнянні з лобовою врубкою. Запропонована корисна модель дозволить підвищити надійність та міцність з'єднання крокви з мауерлатом, а шарнірне спряження значно облегшує монтаж крокв і забезпечує будьякий кут нахилу покрівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 З'єднання крокви з антисейсмічним поясом, що включає крокву з'єднану з мауерлатом, який виконаний з кутника, покладеного горизонтально на антисейсмічний пояс, що зв'язаний з каркасом за допомогою хомутів, приварених до арматури каркаса, який відрізняється тим, що елемент кріплення крокви з мауерлатом виконаний з двох прямокутних пластин, жорстко зв'язаних трубою таким чином, що утворюють Н-подібний профіль, який з'єднаний жорстко з мауерлатом за допомогою пазів, виконаних в пластинах по середині їх меншої сторони на 1 UA 121503 U глибину рівну висоті пера кутника, що входить в них, а кроква з'єднана з елементом кріплення спряженням її з трубою по радіусу даної частини паза, виконаного під кутом 45° до опорної сторони на глибину, рівну півтора діаметрам труби, і зафіксована з елементом кріплення болтовим з'єднанням. 2 UA 121503 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
