Пристрій для розкидного посіву насіння

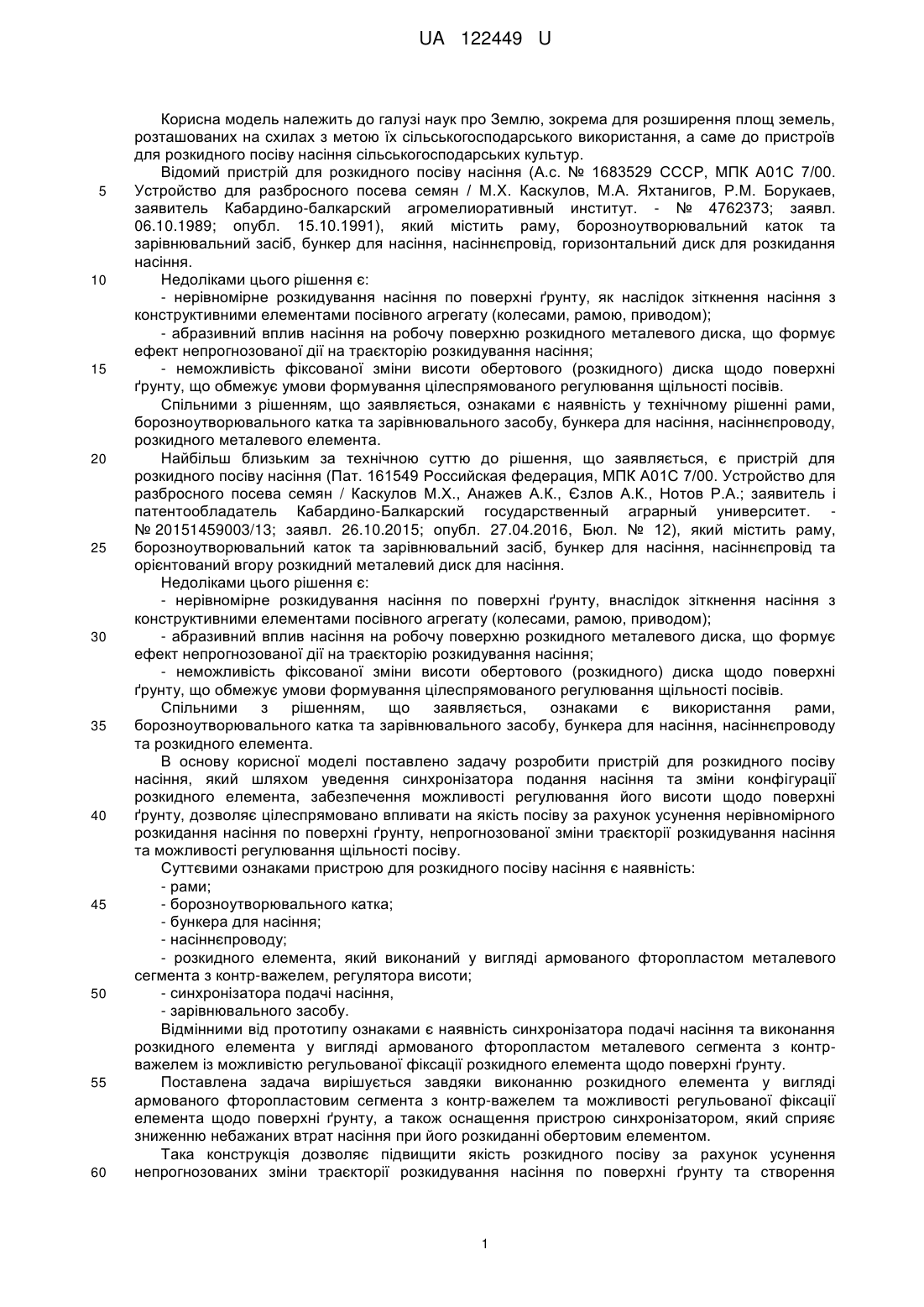

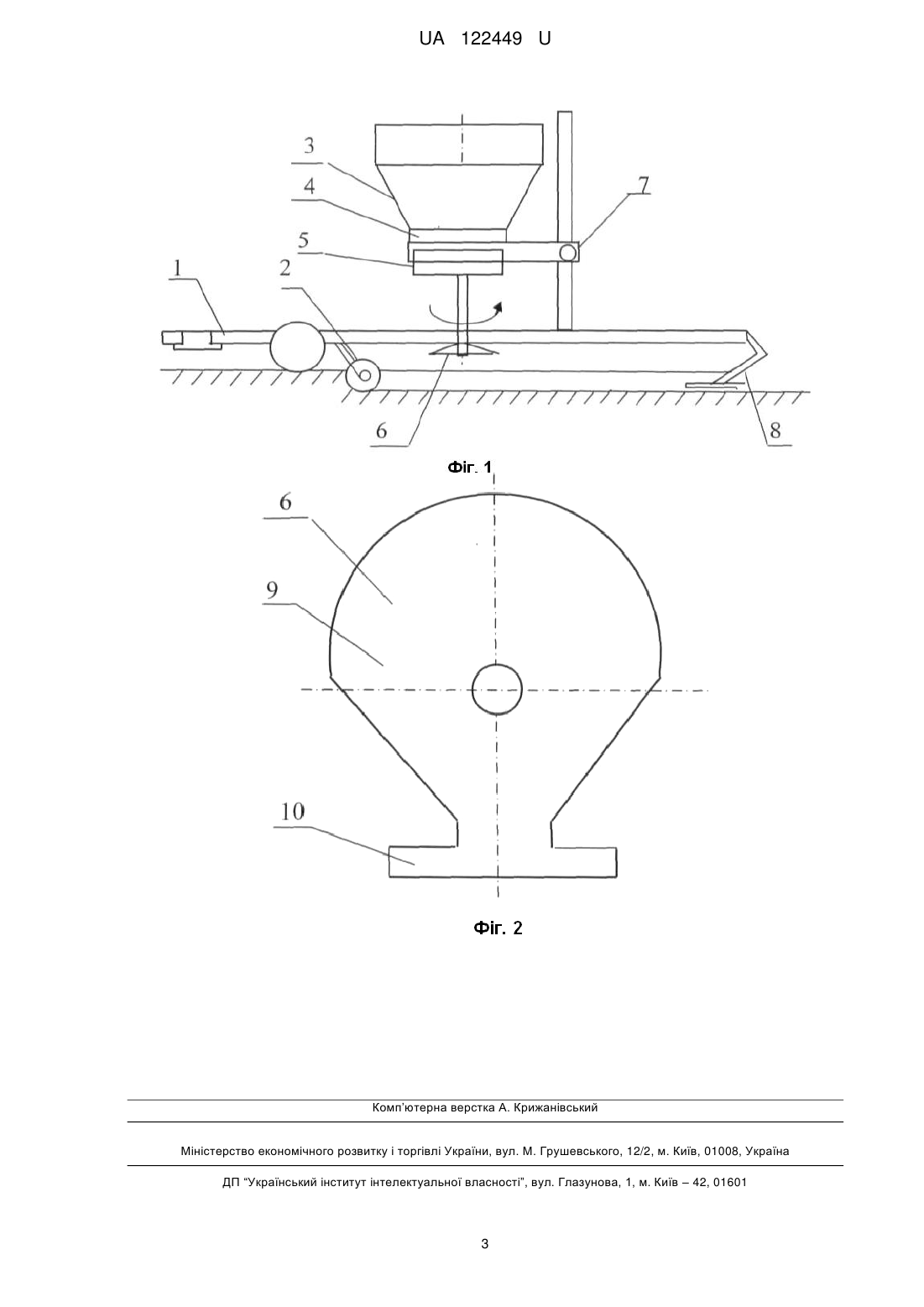

Реферат: Пристрій для розкидного посіву насіння містить раму, борозноутворювальний каток та зарівнювальний засіб, бункер для насіння, насінняпровід та розкидний металевий елемент. Розкидний елемент, виконаний у вигляді сегмента з контр-важелем, причому робоча поверхня сегмента армована фторопластом. Пристрій додатково оснащений синхронізатором подачі насіння та регулятором висоти розташування розкидного елемента відносно ґрунту. UA 122449 U (12) UA 122449 U UA 122449 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі наук про Землю, зокрема для розширення площ земель, розташованих на схилах з метою їх сільськогосподарського використання, а саме до пристроїв для розкидного посіву насіння сільськогосподарських культур. Відомий пристрій для розкидного посіву насіння (А.с. № 1683529 СССР, МПК А01С 7/00. Устройство для разбросного посева семян / М.X. Каскулов, М.А. Яхтанигов, Р.М. Борукаев, заявитель Кабардино-балкарский агромелиоративный институт. - № 4762373; заявл. 06.10.1989; опубл. 15.10.1991), який містить раму, борозноутворювальний каток та зарівнювальний засіб, бункер для насіння, насіннєпровід, горизонтальний диск для розкидання насіння. Недоліками цього рішення є: - нерівномірне розкидування насіння по поверхні ґрунту, як наслідок зіткнення насіння з конструктивними елементами посівного агрегату (колесами, рамою, приводом); - абразивний вплив насіння на робочу поверхню розкидного металевого диска, що формує ефект непрогнозованої дії на траєкторію розкидування насіння; - неможливість фіксованої зміни висоти обертового (розкидного) диска щодо поверхні ґрунту, що обмежує умови формування цілеспрямованого регулювання щільності посівів. Спільними з рішенням, що заявляється, ознаками є наявність у технічному рішенні рами, борозноутворювального катка та зарівнювального засобу, бункера для насіння, насіннєпроводу, розкидного металевого елемента. Найбільш близьким за технічною суттю до рішення, що заявляється, є пристрій для розкидного посіву насіння (Пат. 161549 Российская федерация, МПК А01С 7/00. Устройство для разбросного посева семян / Каскулов М.Х., Анажев А.К., Єзлов А.К., Нотов Р.А.; заявитель і патентообладатель Кабардино-Балкарский государственный аграрный университет. № 20151459003/13; заявл. 26.10.2015; опубл. 27.04.2016, Бюл. № 12), який містить раму, борозноутворювальний каток та зарівнювальний засіб, бункер для насіння, насіннєпровід та орієнтований вгору розкидний металевий диск для насіння. Недоліками цього рішення є: - нерівномірне розкидування насіння по поверхні ґрунту, внаслідок зіткнення насіння з конструктивними елементами посівного агрегату (колесами, рамою, приводом); - абразивний вплив насіння на робочу поверхню розкидного металевого диска, що формує ефект непрогнозованої дії на траєкторію розкидування насіння; - неможливість фіксованої зміни висоти обертового (розкидного) диска щодо поверхні ґрунту, що обмежує умови формування цілеспрямованого регулювання щільності посівів. Спільними з рішенням, що заявляється, ознаками є використання рами, борозноутворювального катка та зарівнювального засобу, бункера для насіння, насіннєпроводу та розкидного елемента. В основу корисної моделі поставлено задачу розробити пристрій для розкидного посіву насіння, який шляхом уведення синхронізатора подання насіння та зміни конфігурації розкидного елемента, забезпечення можливості регулювання його висоти щодо поверхні ґрунту, дозволяє цілеспрямовано впливати на якість посіву за рахунок усунення нерівномірного розкидання насіння по поверхні ґрунту, непрогнозованої зміни траєкторії розкидування насіння та можливості регулювання щільності посіву. Суттєвими ознаками пристрою для розкидного посіву насіння є наявність: - рами; - борозноутворювального катка; - бункера для насіння; - насіннєпроводу; - розкидного елемента, який виконаний у вигляді армованого фторопластом металевого сегмента з контр-важелем, регулятора висоти; - синхронізатора подачі насіння, - зарівнювального засобу. Відмінними від прототипу ознаками є наявність синхронізатора подачі насіння та виконання розкидного елемента у вигляді армованого фторопластом металевого сегмента з контрважелем із можливістю регульованої фіксації розкидного елемента щодо поверхні ґрунту. Поставлена задача вирішується завдяки виконанню розкидного елемента у вигляді армованого фторопластовим сегмента з контр-важелем та можливості регульованої фіксації елемента щодо поверхні ґрунту, а також оснащення пристрою синхронізатором, який сприяє зниженню небажаних втрат насіння при його розкиданні обертовим елементом. Така конструкція дозволяє підвищити якість розкидного посіву за рахунок усунення непрогнозованих зміни траєкторії розкидування насіння по поверхні ґрунту та створення 1 UA 122449 U 5 10 15 20 25 30 35 40 45 50 можливості цілеспрямованого впливу на щільність посівів. При цьому на відміну від існуючих технічних рішень аналогічного функціонального призначення забезпечується можливість регулювання щільності посівів та мінімізації небажаної зміни траєкторії розкидування насіння за рахунок усунення абразивного зношування робочої поверхні розкидного елемента шляхом армування його фторопластовим покриттям. На Фіг. 1 наведено схему пристрою для розкидного посіву насіння; На Фіг. 2 - розкидний елемент (вигляд зверху). Пристрій для розкидного посіву насіння містить раму 1; борозноутворювальний каток 2, бункер для насіння 3, насіннєпровід 4, синхронізатор 5, розкидний елемент 6; регулятор висоти 7, зарівнювальний засіб 8. До рами 1 закріплені: борозноутворювальний каток 2; бункер для насіння 3, регулятор висоти 6, зарівнювальний засіб 8. До бункера для насіння 3 приєднаний насіннєпровід 4, який за допомогою синхронізатора 5 забезпечує регулювання подачі насіння на розкидний елемент 6; який за допомогою регулятора висоти 7 має можливість цілеспрямованої зміни відстані до поверхні ґрунту, що дозволяє впливати на радіус розкидання насіння. Розкидний елемент 6 виконаний у вигляді сегмента 9, який армований фторопластом, з контр-важелем 10, що забезпечує його балансування при обертанні. Пристрій для розкидного посіву насіння працює так: Перед використанням посівного агрегата у разі необхідності оптимізують висоту розташування розкидного елемента за допомогою регулятора висоти 7. При переміщенні посівного агрегата борозноутворювальний каток 2 формує на поверхні ґрунту борозни. Насіння з бункера 3 через насіннєпровід 4, потрапляє на сегмент 9 розкидного елемента 6. Наявність синхронізатора 5 забезпечує регулювання подачі насіння на розкидний елемент 6. Зарівнювання насіння здійснюється за допомогою зарівнювального засобу 8. За рахунок відцентрових сил, що виникають при обертанні розкидного елемента 6 (від центра до країв, сегмента 9) (Фіг. 2) забезпечується рівномірне розкидання насіння у ґрунт. Наявність контр-важелю 10 (Фіг. 2) забезпечує усунення дисбалансу (неврівноваженості) обертового сегмента 9 розкидного елемента 6. Сегментна форма елемента 6 та можливість регулювання подачі насіння за допомогою синхронізатора 5, зменшує ймовірність зіткнень розкидного насіння з конструктивними елементами висівного агрегату та сприяє усуненню небажаної некерованої зміни траєкторії розкидання насіння. Армування фторопластовим покриттям сегмента 9 сприяє рівномірності розкидання насіння за рахунок запобігання утворення абразивних дефектів на робочій поверхні розкидного елемента 6. Приклад конкретного виконання пристрою для розкидного посіву насіння. Пристрій кріпився до причіпних елементів трактора та був з'єднаний з валом відбору потужності. Він містив раму 1 до якої були закріплені борозноутворювальний каток 2; бункер для насіння 3, регулятор висоти 7, зарівнювальний засіб 8. Насіння з бункера 3 через насіннєпровід 4, потрапляло на сегмент 9 розкидного елемента 6. Автоматичне загортання насіння здійснювалося за допомогою зарівнювального засобу 8. Розкидний елемент 6, був виконаний у вигляді сегмента 9, який армований фторопластом, з контр-важелем 10. Зміну розташування розкидного елемента 6 до поверхні ґрунту здійснювали за допомогою регулятора висоти 7. Випробування дослідного зразка пристрою для розкидного посіву насіння свідчать, що запропоноване технічне рішення забезпечує рівномірне розподілення насіння по поверхні ґрунту та можливість цілеспрямованого регулювання щільності посівів на схилах. Це має суттєве практичне значення для впровадження технологічних прийомів заміни рядкової сівби на суцільно-килимову з метою підвищення ефективності ґрунтозахисних заходів щодо структури ґрунтів, зменшення їх змиву, мінімізації негативного впливу крутості схилів та їх конфігурацій, додаткового утримання вологи, проти дії ерозії та збільшення врожайності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для розкидного посіву насіння, який містить раму, борозноутворювальний каток та зарівнювальний засіб, бункер для насіння, насіннєпровід та розкидний металевий елемент, який відрізняється тим, що розкидний елемент, виконаний у вигляді сегмента з контр-важелем, причому робоча поверхня сегмента армована фторопластом, а пристрій додатково оснащений синхронізатором подачі насіння та регулятором висоти розташування розкидного елемента відносно ґрунту. 2 UA 122449 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
