Насадка до кутової шліфувальної машини

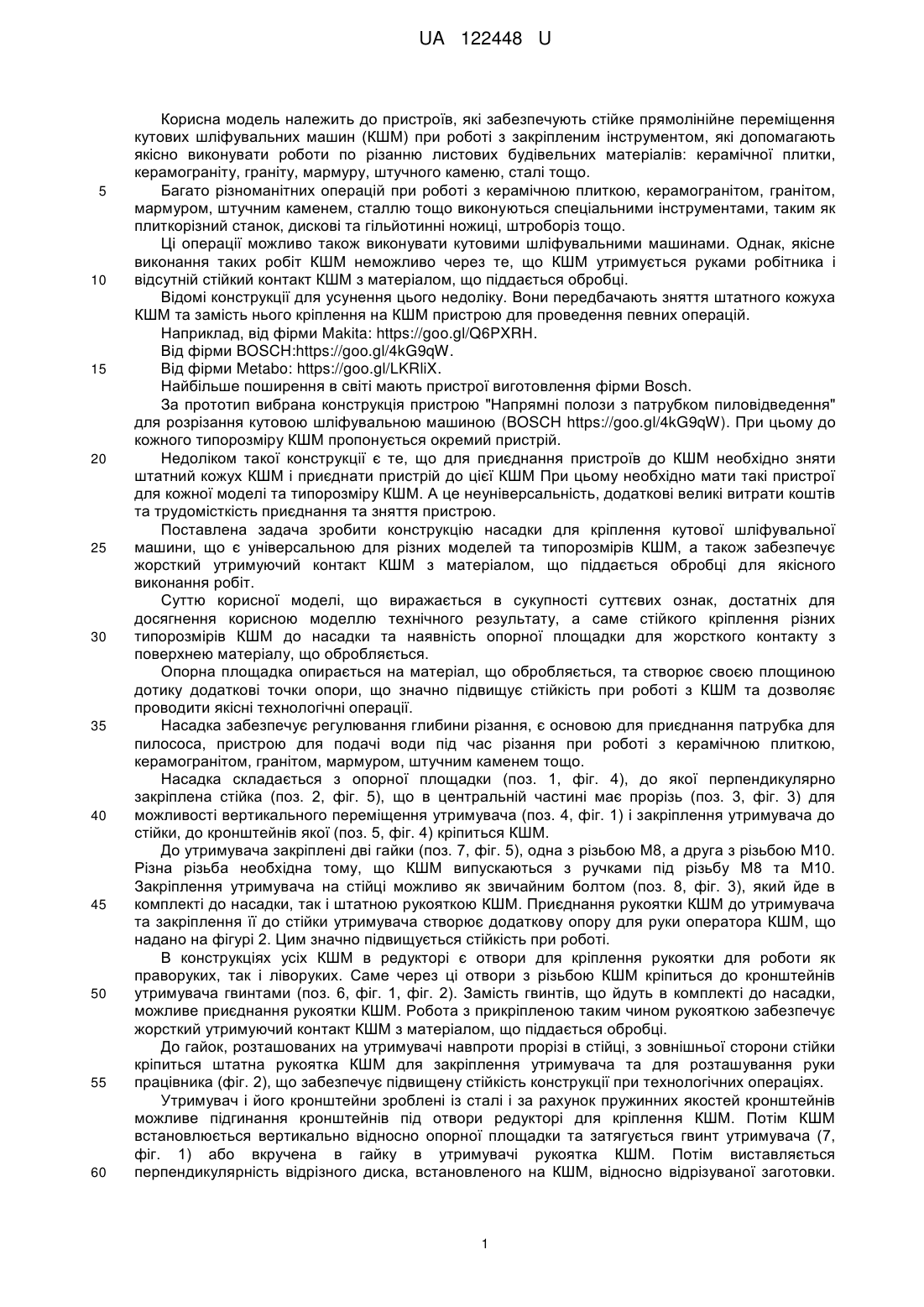

Реферат: Насадка до кутової шліфувальної машини має опорну площадку. Додатково насадка має кронштейни утримувача насадки, до яких кутова шліфувальна машина кріпиться в місцях для кріплення рукоятки в редукторі. Утримувач з кронштейнами виконаний з можливістю вертикального переміщення і фіксування відносно стійки утримувача, встановленої перпендикулярно до опорної площадки насадки. В утримувач вставлені пристосування для кріплення його до стійки в положенні від 0° до 180° до площини розпилюваного матеріалу та для приєднання рукоятки кутової шліфувальної машини. UA 122448 U (12) UA 122448 U UA 122448 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які забезпечують стійке прямолінійне переміщення кутових шліфувальних машин (КШМ) при роботі з закріпленим інструментом, які допомагають якісно виконувати роботи по різанню листових будівельних матеріалів: керамічної плитки, керамограніту, граніту, мармуру, штучного каменю, сталі тощо. Багато різноманітних операцій при роботі з керамічною плиткою, керамогранітом, гранітом, мармуром, штучним каменем, сталлю тощо виконуються спеціальними інструментами, таким як плиткорізний станок, дискові та гільйотинні ножиці, штроборіз тощо. Ці операції можливо також виконувати кутовими шліфувальними машинами. Однак, якісне виконання таких робіт КШМ неможливо через те, що КШМ утримується руками робітника і відсутній стійкий контакт КШМ з матеріалом, що піддається обробці. Відомі конструкції для усунення цього недоліку. Вони передбачають зняття штатного кожуха КШМ та замість нього кріплення на КШМ пристрою для проведення певних операцій. Наприклад, від фірми Makita: https://goo.gl/Q6PXRH. Від фірми BOSCH:https://goo.gl/4kG9qW. Від фірми Metabo: https://goo.gl/LKRliX. Найбільше поширення в світі мають пристрої виготовлення фірми Bosch. За прототип вибрана конструкція пристрою "Напрямні полози з патрубком пиловідведення" для розрізання кутовою шліфувальною машиною (BOSCH https://goo.gl/4kG9qW). При цьому до кожного типорозміру КШМ пропонується окремий пристрій. Недоліком такої конструкції є те, що для приєднання пристроїв до КШМ необхідно зняти штатний кожух КШМ і приєднати пристрій до цієї КШМ При цьому необхідно мати такі пристрої для кожної моделі та типорозміру КШМ. А це неуніверсальність, додаткові великі витрати коштів та трудомісткість приєднання та зняття пристрою. Поставлена задача зробити конструкцію насадки для кріплення кутової шліфувальної машини, що є універсальною для різних моделей та типорозмірів КШМ, а також забезпечує жорсткий утримуючий контакт КШМ з матеріалом, що піддається обробці для якісного виконання робіт. Суттю корисної моделі, що виражається в сукупності суттєвих ознак, достатніх для досягнення корисною моделлю технічного результату, а саме стійкого кріплення різних типорозмірів КШМ до насадки та наявність опорної площадки для жорсткого контакту з поверхнею матеріалу, що обробляється. Опорна площадка опирається на матеріал, що обробляється, та створює своєю площиною дотику додаткові точки опори, що значно підвищує стійкість при роботі з КШМ та дозволяє проводити якісні технологічні операції. Насадка забезпечує регулювання глибини різання, є основою для приєднання патрубка для пилососа, пристрою для подачі води під час різання при роботі з керамічною плиткою, керамогранітом, гранітом, мармуром, штучним каменем тощо. Насадка складається з опорної площадки (поз. 1, фіг. 4), до якої перпендикулярно закріплена стійка (поз. 2, фіг. 5), що в центральній частині має прорізь (поз. 3, фіг. 3) для можливості вертикального переміщення утримувача (поз. 4, фіг. 1) і закріплення утримувача до стійки, до кронштейнів якої (поз. 5, фіг. 4) кріпиться КШМ. До утримувача закріплені дві гайки (поз. 7, фіг. 5), одна з різьбою М8, а друга з різьбою М10. Різна різьба необхідна тому, що КШМ випускаються з ручками під різьбу М8 та М10. Закріплення утримувача на стійці можливо як звичайним болтом (поз. 8, фіг. 3), який йде в комплекті до насадки, так і штатною рукояткою КШМ. Приєднання рукоятки КШМ до утримувача та закріплення її до стійки утримувача створює додаткову опору для руки оператора КШМ, що надано на фігурі 2. Цим значно підвищується стійкість при роботі. В конструкціях усіх КШМ в редукторі є отвори для кріплення рукоятки для роботи як праворуких, так і ліворуких. Саме через ці отвори з різьбою КШМ кріпиться до кронштейнів утримувача гвинтами (поз. 6, фіг. 1, фіг. 2). Замість гвинтів, що йдуть в комплекті до насадки, можливе приєднання рукоятки КШМ. Робота з прикріпленою таким чином рукояткою забезпечує жорсткий утримуючий контакт КШМ з матеріалом, що піддається обробці. До гайок, розташованих на утримувачі навпроти прорізі в стійці, з зовнішньої сторони стійки кріпиться штатна рукоятка КШМ для закріплення утримувача та для розташування руки працівника (фіг. 2), що забезпечує підвищену стійкість конструкції при технологічних операціях. Утримувач і його кронштейни зроблені із сталі і за рахунок пружинних якостей кронштейнів можливе підгинання кронштейнів під отвори редукторі для кріплення КШМ. Потім КШМ встановлюється вертикально відносно опорної площадки та затягується гвинт утримувача (7, фіг. 1) або вкручена в гайку в утримувачі рукоятка КШМ. Потім виставляється перпендикулярність відрізного диска, встановленого на КШМ, відносно відрізуваної заготовки. 1 UA 122448 U 5 10 15 20 25 30 Затягуються гвинти кронштейнів. Налаштування завершено і в подальшому можливо розміщувати КШМ в різні положення в площині відносно розпилюваного матеріалу від 0° до 180°. Але найкращим положенням КШМ є вертикальне, бо в цьому положенні відколи кромок відрізуваної заготовки будуть мінімальними, а глибина різання - максимальна. Через приєднання додаткових кронштейнів до утримувача насадки при необхідності можливе приєднання патрубка для пилососа, пристрою для подачі води в місце різання. За допомогою насадки можна якісно виконувати роботи по штробленню стін, пробиванню борозен, різанню поверхні різних типів бетону та залізобетону, цегли, цегляної кладки, плитки, природного та штучного каміння, листової сталі, ДСП, ЛДСП, панелей МДФ, ламінату тощо. При використанні запропонованої насадки підвищується продуктивність праці, зменшується трудомісткість робіт. Також економія коштів відбувається за рахунок непотрібності придбання спеціального обладнання для проведення робіт або різних типорозмірів пристосувань. Експериментальні роботи, проведені авторами корисної моделі на ТОВ "ДІ-СТАР", показали високу якість робіт з мінімальними трудовитратами за допомогою запропонованої насадки. Рисунки та графічні зображення На фіг. 1 - фіг. 6 зображений універсальний пристрій, де: 1 - опорна площадка; 2 - стійка; 3 - прорізь в стійці; 4 - утримувач; 5 - кронштейни утримувача; 6 - гвинти; 7 - гайки; 8 - болт закріплення утримувача. Фігура 7 - фото, що показує роботу з насадкою при кріпленні рукоятка КШМ до гайки утримувача. 9 - КШМ. Корисна модель виготовлена та випробувана в ТОВ "ДІ-СТАР". Ведеться підготовка виробництва для серійного випуску насадки для КШМ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Насадка до кутової шліфувальної машини, що має опорну площадку, яка відрізняється тим, що має кронштейни утримувача насадки, до яких кутова шліфувальна машина кріпиться в місцях для кріплення рукоятки в редукторі, утримувач з кронштейнами вертикально переміщується і фіксується відносно стійки утримувача, встановленої перпендикулярно до опорної площадки насадки, в утримувач вставлені пристосування для кріплення його до стійки в положенні від 0° до 180° до площини розпилюваного матеріалу та для приєднання рукоятки кутової шліфувальної машини. 2 UA 122448 U 3 UA 122448 U 4 UA 122448 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
