Пристрій для змащування зубчастої передачі редуктора

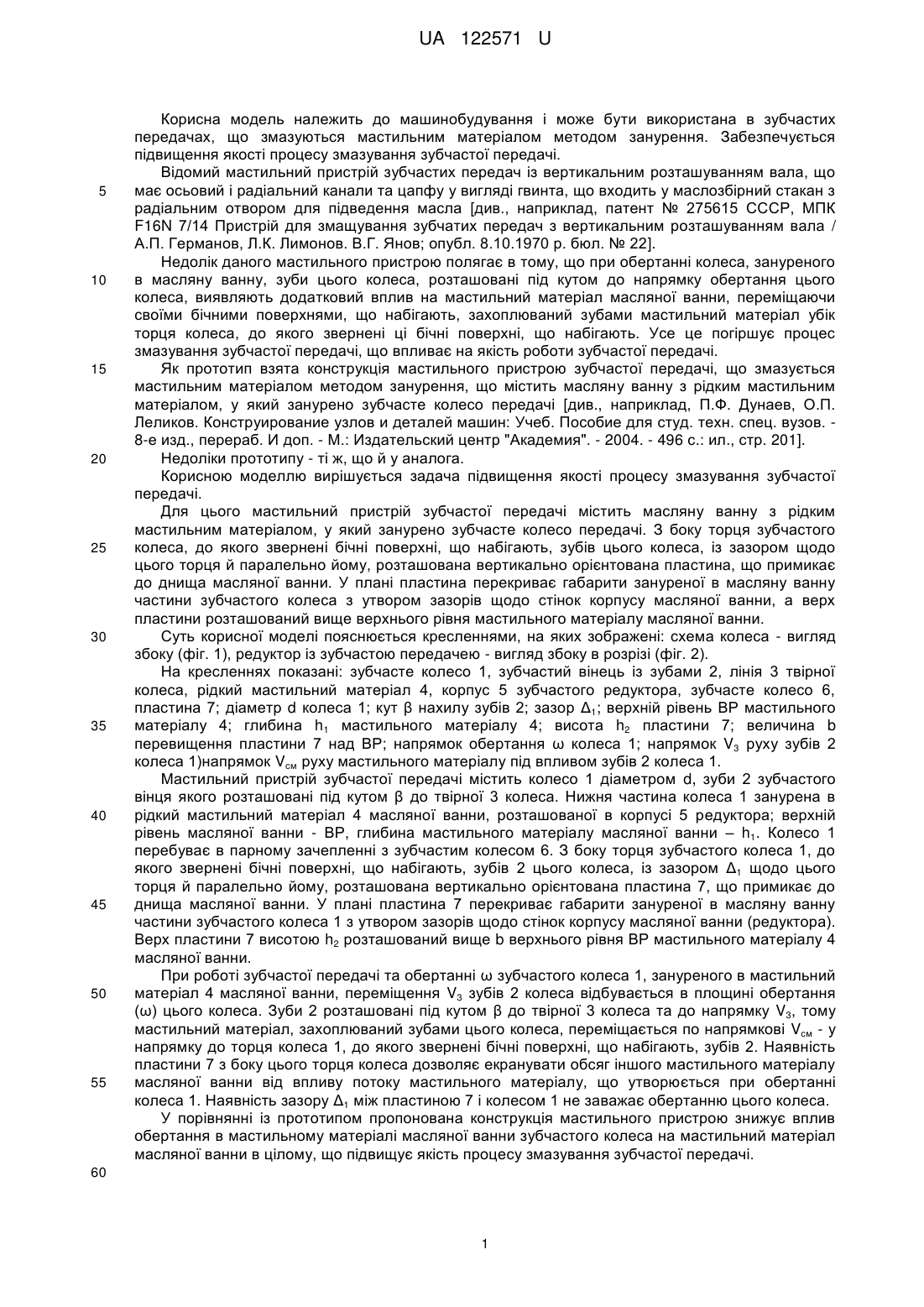

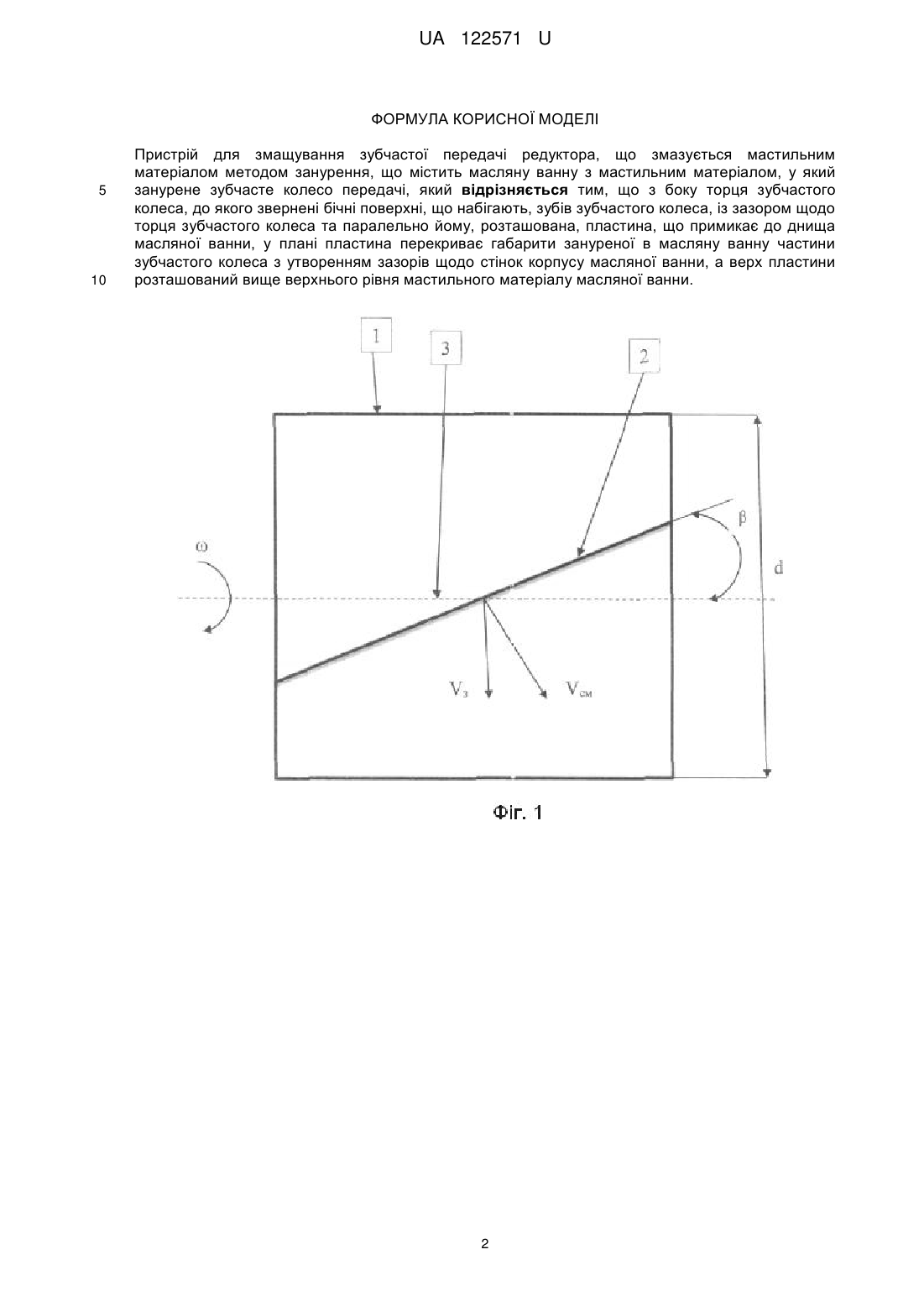

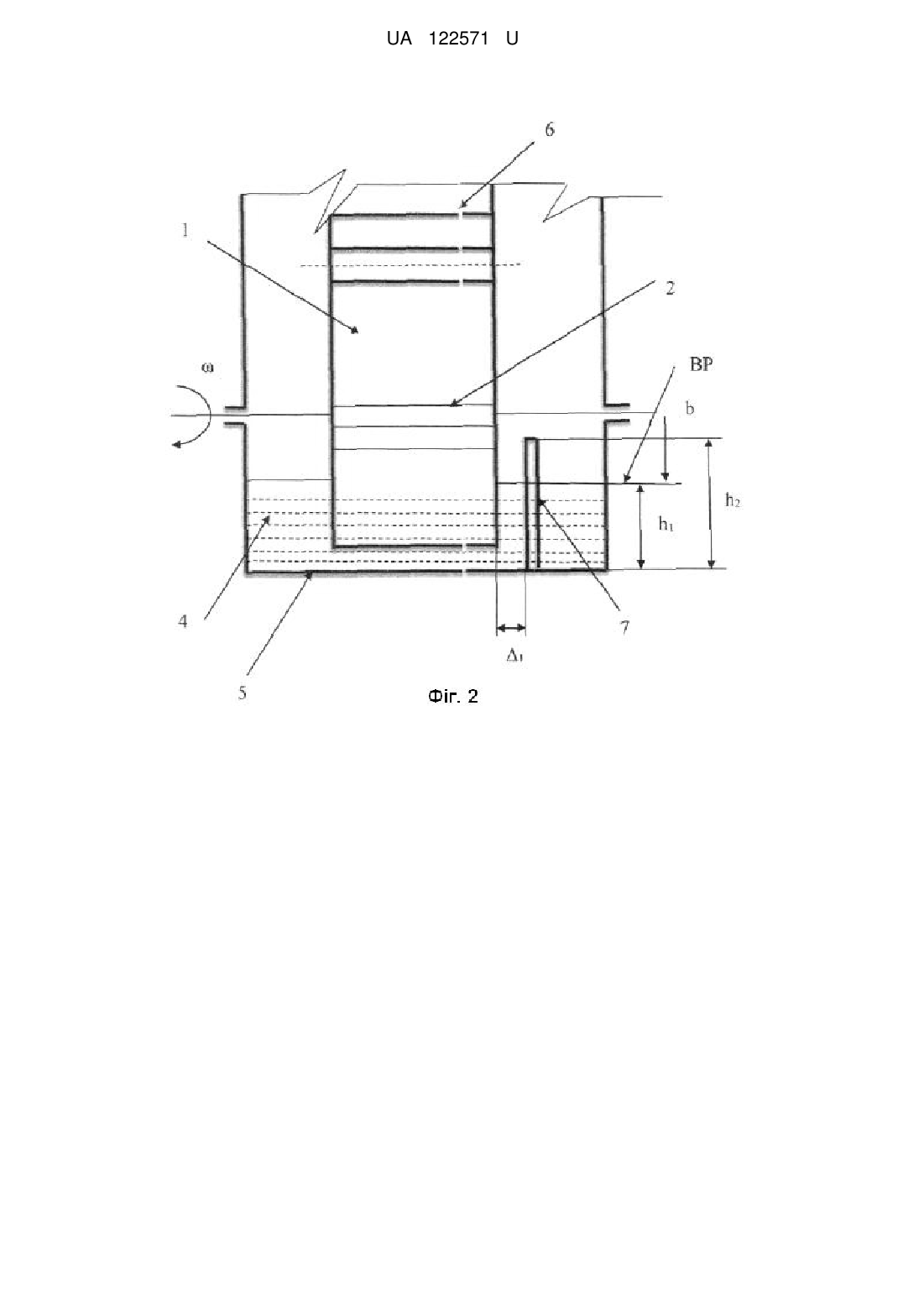

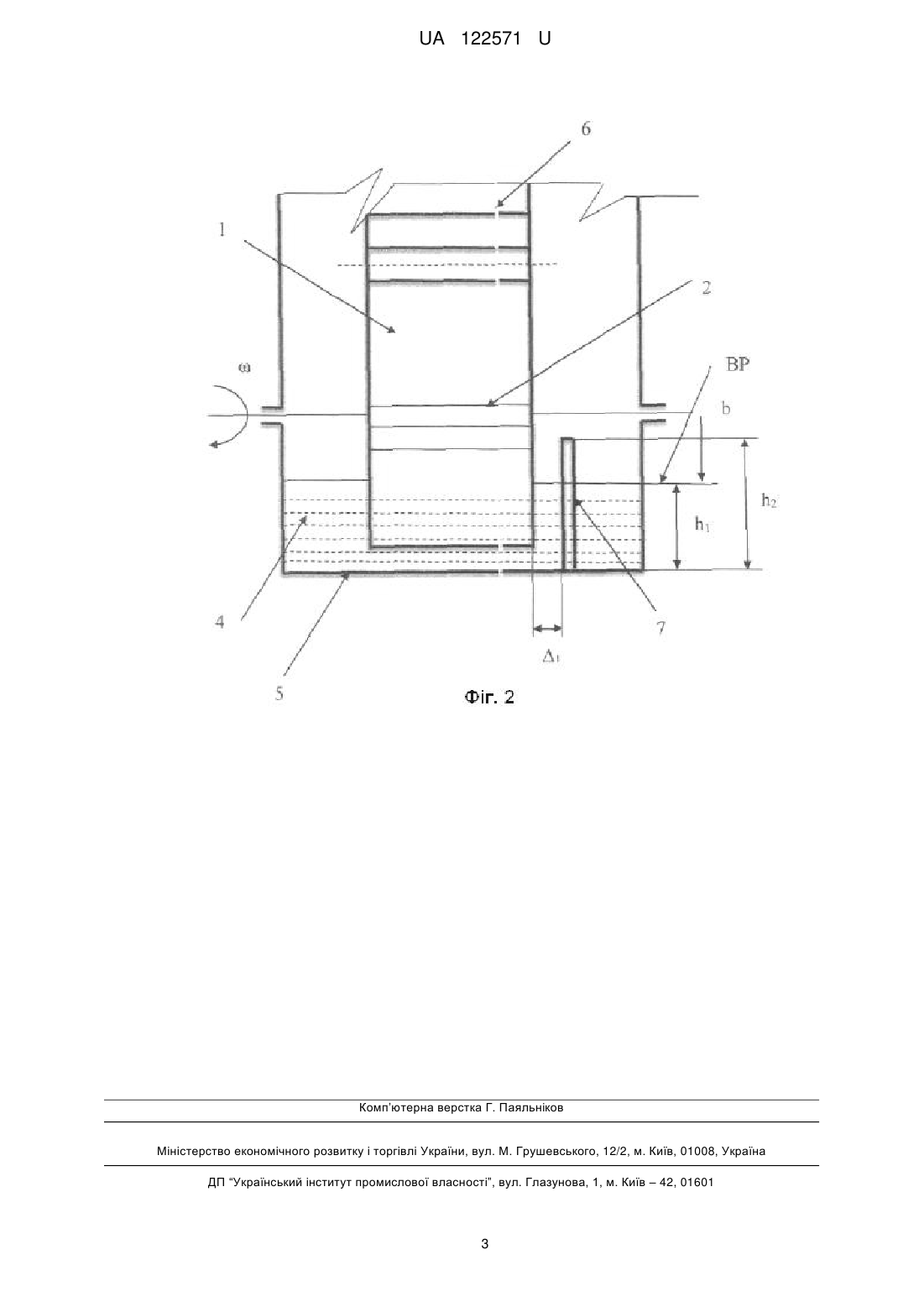

Реферат: Пристрій для змащування зубчастої передачі редуктора, що змазується мастильним матеріалом методом занурення, містить масляну ванну з мастильним матеріалом, у який занурене зубчасте колесо передачі. При цьому з боку торця зубчастого колеса, до якого звернені бічні поверхні, що набігають, зубів зубчастого колеса, із зазором щодо торця зубчастого колеса та паралельно йому, розташована, пластина, що примикає до днища масляної ванни. У плані пластина перекриває габарити зануреної в масляну ванну частини зубчастого колеса з утворенням зазорів щодо стінок корпусу масляної ванни, а верх пластини розташований вище верхнього рівня мастильного матеріалу масляної ванни. UA 122571 U (54) ПРИСТРІЙ ДЛЯ ЗМАЩУВАННЯ ЗУБЧАСТОЇ ПЕРЕДАЧІ РЕДУКТОРА UA 122571 U UA 122571 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана в зубчастих передачах, що змазуються мастильним матеріалом методом занурення. Забезпечується підвищення якості процесу змазування зубчастої передачі. Відомий мастильний пристрій зубчастих передач із вертикальним розташуванням вала, що має осьовий і радіальний канали та цапфу у вигляді гвинта, що входить у маслозбірний стакан з радіальним отвором для підведення масла [див., наприклад, патент № 275615 СССР, МПК F16N 7/14 Пристрій для змащування зубчатих передач з вертикальним розташуванням вала / А.П. Германов, Л.К. Лимонов. В.Г. Янов; опубл. 8.10.1970 р. бюл. № 22]. Недолік даного мастильного пристрою полягає в тому, що при обертанні колеса, зануреного в масляну ванну, зуби цього колеса, розташовані під кутом до напрямку обертання цього колеса, виявляють додатковий вплив на мастильний матеріал масляної ванни, переміщаючи своїми бічними поверхнями, що набігають, захоплюваний зубами мастильний матеріал убік торця колеса, до якого звернені ці бічні поверхні, що набігають. Усе це погіршує процес змазування зубчастої передачі, що впливає на якість роботи зубчастої передачі. Як прототип взята конструкція мастильного пристрою зубчастої передачі, що змазується мастильним матеріалом методом занурення, що містить масляну ванну з рідким мастильним матеріалом, у який занурено зубчасте колесо передачі [див., наприклад, П.Ф. Дунаев, О.П. Леликов. Конструирование узлов и деталей машин: Учеб. Пособие для студ. техн. спец. вузов. 8-е изд., перераб. И доп. - М.: Издательский центр "Академия". - 2004. - 496 с.: ил., стр. 201]. Недоліки прототипу - ті ж, що й у аналога. Корисною моделлю вирішується задача підвищення якості процесу змазування зубчастої передачі. Для цього мастильний пристрій зубчастої передачі містить масляну ванну з рідким мастильним матеріалом, у який занурено зубчасте колесо передачі. З боку торця зубчастого колеса, до якого звернені бічні поверхні, що набігають, зубів цього колеса, із зазором щодо цього торця й паралельно йому, розташована вертикально орієнтована пластина, що примикає до днища масляної ванни. У плані пластина перекриває габарити зануреної в масляну ванну частини зубчастого колеса з утвором зазорів щодо стінок корпусу масляної ванни, а верх пластини розташований вище верхнього рівня мастильного матеріалу масляної ванни. Суть корисної моделі пояснюється кресленнями, на яких зображені: схема колеса - вигляд збоку (фіг. 1), редуктор із зубчастою передачею - вигляд збоку в розрізі (фіг. 2). На кресленнях показані: зубчасте колесо 1, зубчастий вінець із зубами 2, лінія 3 твірної колеса, рідкий мастильний матеріал 4, корпус 5 зубчастого редуктора, зубчасте колесо 6, пластина 7; діаметр d колеса 1; кут β нахилу зубів 2; зазор Δ1; верхній рівень ВР мастильного матеріалу 4; глибина h1 мастильного матеріалу 4; висота h2 пластини 7; величина b перевищення пластини 7 над ВР; напрямок обертання ω колеса 1; напрямок V3 руху зубів 2 колеса 1)напрямок Vсм руху мастильного матеріалу під впливом зубів 2 колеса 1. Мастильний пристрій зубчастої передачі містить колесо 1 діаметром d, зуби 2 зубчастого вінця якого розташовані під кутом β до твірної 3 колеса. Нижня частина колеса 1 занурена в рідкий мастильний матеріал 4 масляної ванни, розташованої в корпусі 5 редуктора; верхній рівень масляної ванни - ВР, глибина мастильного матеріалу масляної ванни – h1. Колесо 1 перебуває в парному зачепленні з зубчастим колесом 6. З боку торця зубчастого колеса 1, до якого звернені бічні поверхні, що набігають, зубів 2 цього колеса, із зазором Δ1 щодо цього торця й паралельно йому, розташована вертикально орієнтована пластина 7, що примикає до днища масляної ванни. У плані пластина 7 перекриває габарити зануреної в масляну ванну частини зубчастого колеса 1 з утвором зазорів щодо стінок корпусу масляної ванни (редуктора). Верх пластини 7 висотою h2 розташований вище b верхнього рівня ВР мастильного матеріалу 4 масляної ванни. При роботі зубчастої передачі та обертанні ω зубчастого колеса 1, зануреного в мастильний матеріал 4 масляної ванни, переміщення V3 зубів 2 колеса відбувається в площині обертання (ω) цього колеса. Зуби 2 розташовані під кутом β до твірної 3 колеса та до напрямку V3, тому мастильний матеріал, захоплюваний зубами цього колеса, переміщається по напрямкові Vсм - у напрямку до торця колеса 1, до якого звернені бічні поверхні, що набігають, зубів 2. Наявність пластини 7 з боку цього торця колеса дозволяє екранувати обсяг іншого мастильного матеріалу масляної ванни від впливу потоку мастильного матеріалу, що утворюється при обертанні колеса 1. Наявність зазору Δ1 між пластиною 7 і колесом 1 не заважає обертанню цього колеса. У порівнянні із прототипом пропонована конструкція мастильного пристрою знижує вплив обертання в мастильному матеріалі масляної ванни зубчастого колеса на мастильний матеріал масляної ванни в цілому, що підвищує якість процесу змазування зубчастої передачі. 60 1 UA 122571 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для змащування зубчастої передачі редуктора, що змазується мастильним матеріалом методом занурення, що містить масляну ванну з мастильним матеріалом, у який занурене зубчасте колесо передачі, який відрізняється тим, що з боку торця зубчастого колеса, до якого звернені бічні поверхні, що набігають, зубів зубчастого колеса, із зазором щодо торця зубчастого колеса та паралельно йому, розташована, пластина, що примикає до днища масляної ванни, у плані пластина перекриває габарити зануреної в масляну ванну частини зубчастого колеса з утворенням зазорів щодо стінок корпусу масляної ванни, а верх пластини розташований вище верхнього рівня мастильного матеріалу масляної ванни. 2 UA 122571 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
