Вакуумний еректор

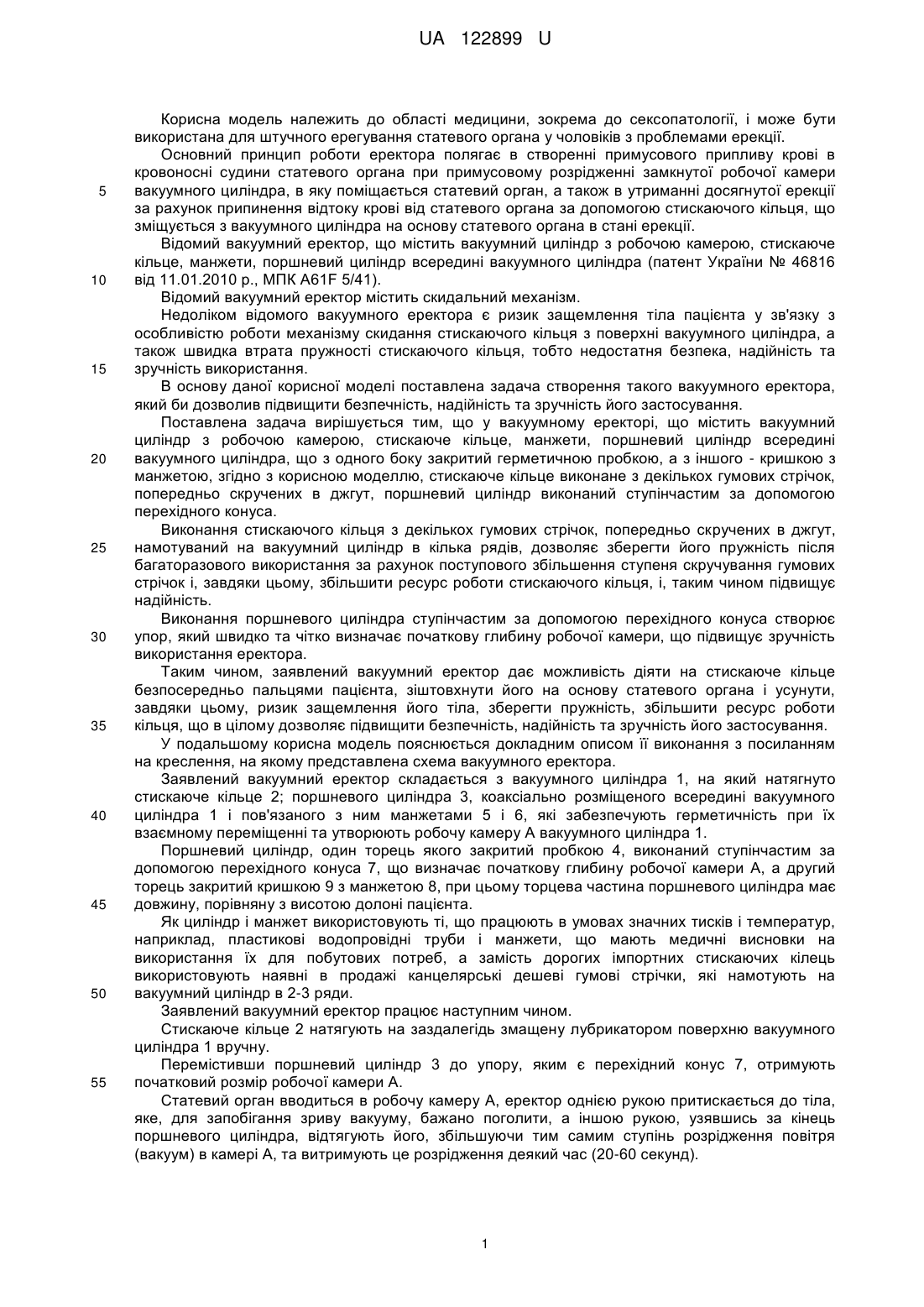

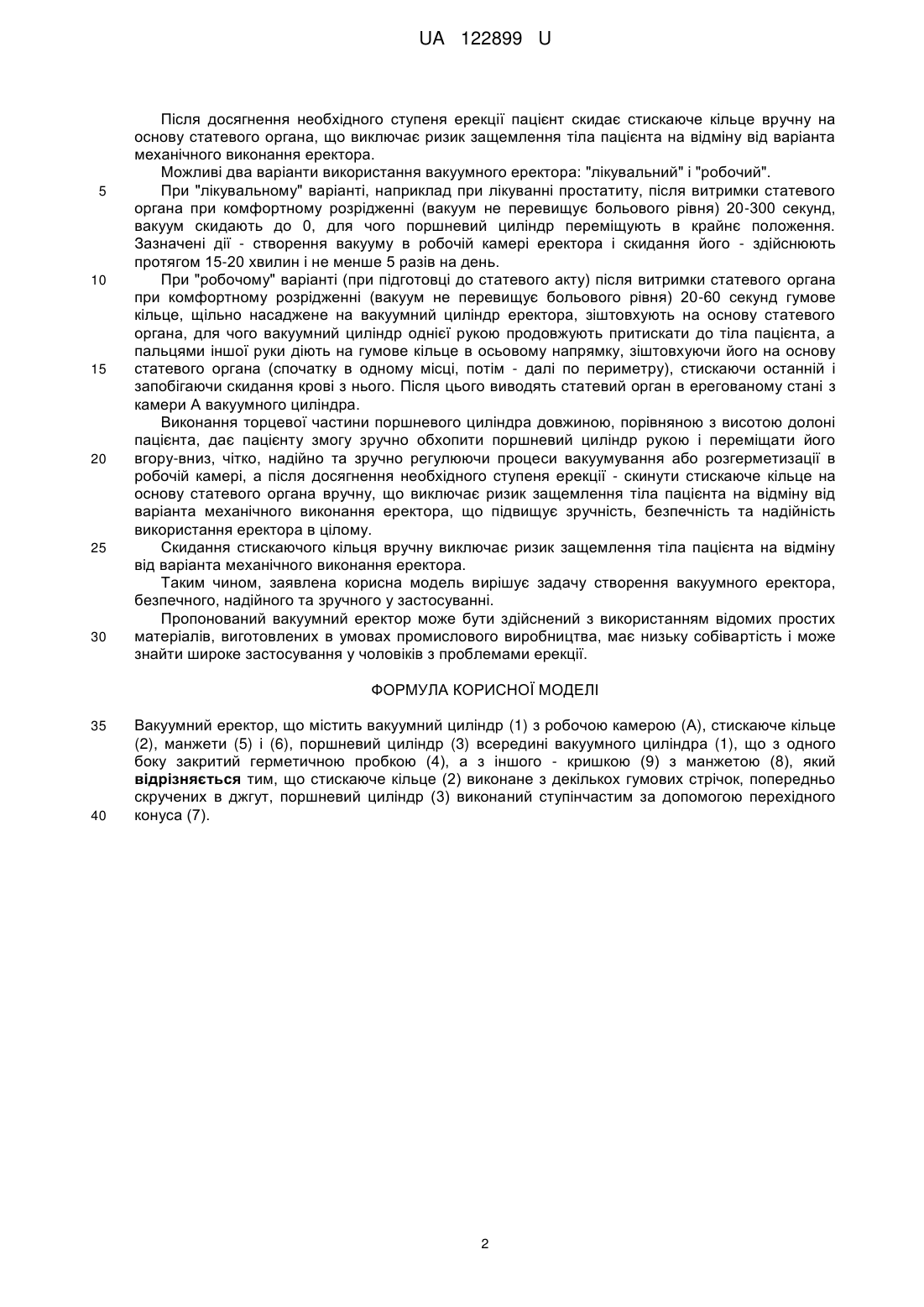

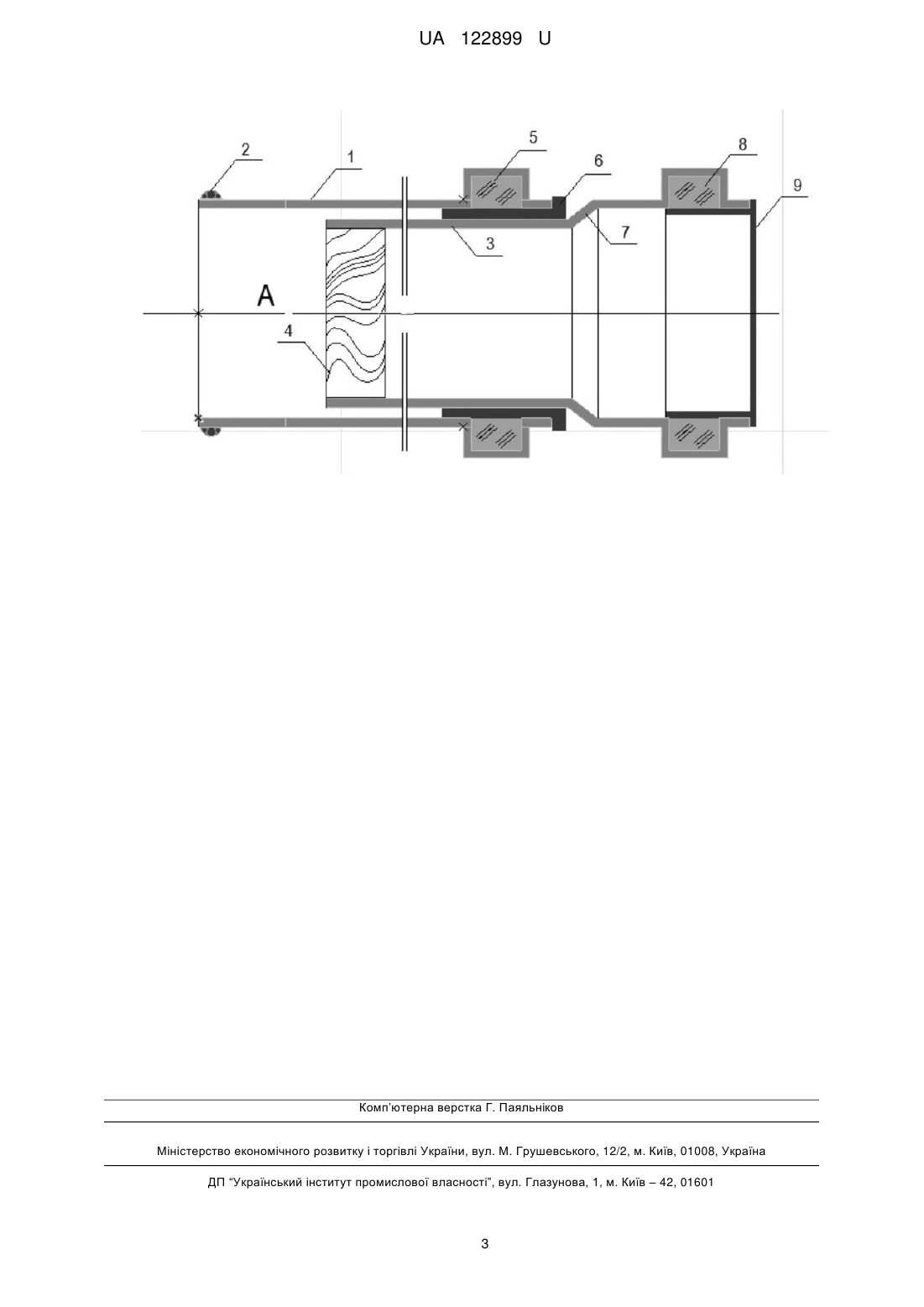

Реферат: UA 122899 U UA 122899 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області медицини, зокрема до сексопатології, і може бути використана для штучного ерегування статевого органа у чоловіків з проблемами ерекції. Основний принцип роботи еректора полягає в створенні примусового припливу крові в кровоносні судини статевого органа при примусовому розрідженні замкнутої робочої камери вакуумного циліндра, в яку поміщається статевий орган, а також в утриманні досягнутої ерекції за рахунок припинення відтоку крові від статевого органа за допомогою стискаючого кільця, що зміщується з вакуумного циліндра на основу статевого органа в стані ерекції. Відомий вакуумний еректор, що містить вакуумний циліндр з робочою камерою, стискаюче кільце, манжети, поршневий циліндр всередині вакуумного циліндра (патент України № 46816 від 11.01.2010 р., МПК A61F 5/41). Відомий вакуумний еректор містить скидальний механізм. Недоліком відомого вакуумного еректора є ризик защемлення тіла пацієнта у зв'язку з особливістю роботи механізму скидання стискаючого кільця з поверхні вакуумного циліндра, а також швидка втрата пружності стискаючого кільця, тобто недостатня безпека, надійність та зручність використання. В основу даної корисної моделі поставлена задача створення такого вакуумного еректора, який би дозволив підвищити безпечність, надійність та зручність його застосування. Поставлена задача вирішується тим, що у вакуумному еректорі, що містить вакуумний циліндр з робочою камерою, стискаюче кільце, манжети, поршневий циліндр всередині вакуумного циліндра, що з одного боку закритий герметичною пробкою, а з іншого - кришкою з манжетою, згідно з корисною моделлю, стискаюче кільце виконане з декількох гумових стрічок, попередньо скручених в джгут, поршневий циліндр виконаний ступінчастим за допомогою перехідного конуса. Виконання стискаючого кільця з декількох гумових стрічок, попередньо скручених в джгут, намотуваний на вакуумний циліндр в кілька рядів, дозволяє зберегти його пружність після багаторазового використання за рахунок поступового збільшення ступеня скручування гумових стрічок і, завдяки цьому, збільшити ресурс роботи стискаючого кільця, і, таким чином підвищує надійність. Виконання поршневого циліндра ступінчастим за допомогою перехідного конуса створює упор, який швидко та чітко визначає початкову глибину робочої камери, що підвищує зручність використання еректора. Таким чином, заявлений вакуумний еректор дає можливість діяти на стискаюче кільце безпосередньо пальцями пацієнта, зіштовхнути його на основу статевого органа і усунути, завдяки цьому, ризик защемлення його тіла, зберегти пружність, збільшити ресурс роботи кільця, що в цілому дозволяє підвищити безпечність, надійність та зручність його застосування. У подальшому корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на якому представлена схема вакуумного еректора. Заявлений вакуумний еректор складається з вакуумного циліндра 1, на який натягнуто стискаюче кільце 2; поршневого циліндра 3, коаксіально розміщеного всередині вакуумного циліндра 1 і пов'язаного з ним манжетами 5 і 6, які забезпечують герметичність при їх взаємному переміщенні та утворюють робочу камеру А вакуумного циліндра 1. Поршневий циліндр, один торець якого закритий пробкою 4, виконаний ступінчастим за допомогою перехідного конуса 7, що визначає початкову глибину робочої камери А, а другий торець закритий кришкою 9 з манжетою 8, при цьому торцева частина поршневого циліндра має довжину, порівняну з висотою долоні пацієнта. Як циліндр і манжет використовують ті, що працюють в умовах значних тисків і температур, наприклад, пластикові водопровідні труби і манжети, що мають медичні висновки на використання їх для побутових потреб, а замість дорогих імпортних стискаючих кілець використовують наявні в продажі канцелярські дешеві гумові стрічки, які намотують на вакуумний циліндр в 2-3 ряди. Заявлений вакуумний еректор працює наступним чином. Стискаюче кільце 2 натягують на заздалегідь змащену лубрикатором поверхню вакуумного циліндра 1 вручну. Перемістивши поршневий циліндр 3 до упору, яким є перехідний конус 7, отримують початковий розмір робочої камери А. Статевий орган вводиться в робочу камеру А, еректор однією рукою притискається до тіла, яке, для запобігання зриву вакууму, бажано поголити, а іншою рукою, узявшись за кінець поршневого циліндра, відтягують його, збільшуючи тим самим ступінь розрідження повітря (вакуум) в камері А, та витримують це розрідження деякий час (20-60 секунд). 1 UA 122899 U 5 10 15 20 25 30 Після досягнення необхідного ступеня ерекції пацієнт скидає стискаюче кільце вручну на основу статевого органа, що виключає ризик защемлення тіла пацієнта на відміну від варіанта механічного виконання еректора. Можливі два варіанти використання вакуумного еректора: "лікувальний" і "робочий". При "лікувальному" варіанті, наприклад при лікуванні простатиту, після витримки статевого органа при комфортному розрідженні (вакуум не перевищує больового рівня) 20-300 секунд, вакуум скидають до 0, для чого поршневий циліндр переміщують в крайнє положення. Зазначені дії - створення вакууму в робочій камері еректора і скидання його - здійснюють протягом 15-20 хвилин і не менше 5 разів на день. При "робочому" варіанті (при підготовці до статевого акту) після витримки статевого органа при комфортному розрідженні (вакуум не перевищує больового рівня) 20-60 секунд гумове кільце, щільно насаджене на вакуумний циліндр еректора, зіштовхують на основу статевого органа, для чого вакуумний циліндр однієї рукою продовжують притискати до тіла пацієнта, а пальцями іншої руки діють на гумове кільце в осьовому напрямку, зіштовхуючи його на основу статевого органа (спочатку в одному місці, потім - далі по периметру), стискаючи останній і запобігаючи скидання крові з нього. Після цього виводять статевий орган в ерегованому стані з камери А вакуумного циліндра. Виконання торцевої частини поршневого циліндра довжиною, порівняною з висотою долоні пацієнта, дає пацієнту змогу зручно обхопити поршневий циліндр рукою і переміщати його вгору-вниз, чітко, надійно та зручно регулюючи процеси вакуумування або розгерметизації в робочій камері, а після досягнення необхідного ступеня ерекції - скинути стискаюче кільце на основу статевого органа вручну, що виключає ризик защемлення тіла пацієнта на відміну від варіанта механічного виконання еректора, що підвищує зручність, безпечність та надійність використання еректора в цілому. Скидання стискаючого кільця вручну виключає ризик защемлення тіла пацієнта на відміну від варіанта механічного виконання еректора. Таким чином, заявлена корисна модель вирішує задачу створення вакуумного еректора, безпечного, надійного та зручного у застосуванні. Пропонований вакуумний еректор може бути здійснений з використанням відомих простих матеріалів, виготовлених в умовах промислового виробництва, має низьку собівартість і може знайти широке застосування у чоловіків з проблемами ерекції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Вакуумний еректор, що містить вакуумний циліндр (1) з робочою камерою (А), стискаюче кільце (2), манжети (5) і (6), поршневий циліндр (3) всередині вакуумного циліндра (1), що з одного боку закритий герметичною пробкою (4), а з іншого - кришкою (9) з манжетою (8), який відрізняється тим, що стискаюче кільце (2) виконане з декількох гумових стрічок, попередньо скручених в джгут, поршневий циліндр (3) виконаний ступінчастим за допомогою перехідного конуса (7). 2 UA 122899 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
