Ствол пожежний ручний пробивний універсальний “гарпун-1″

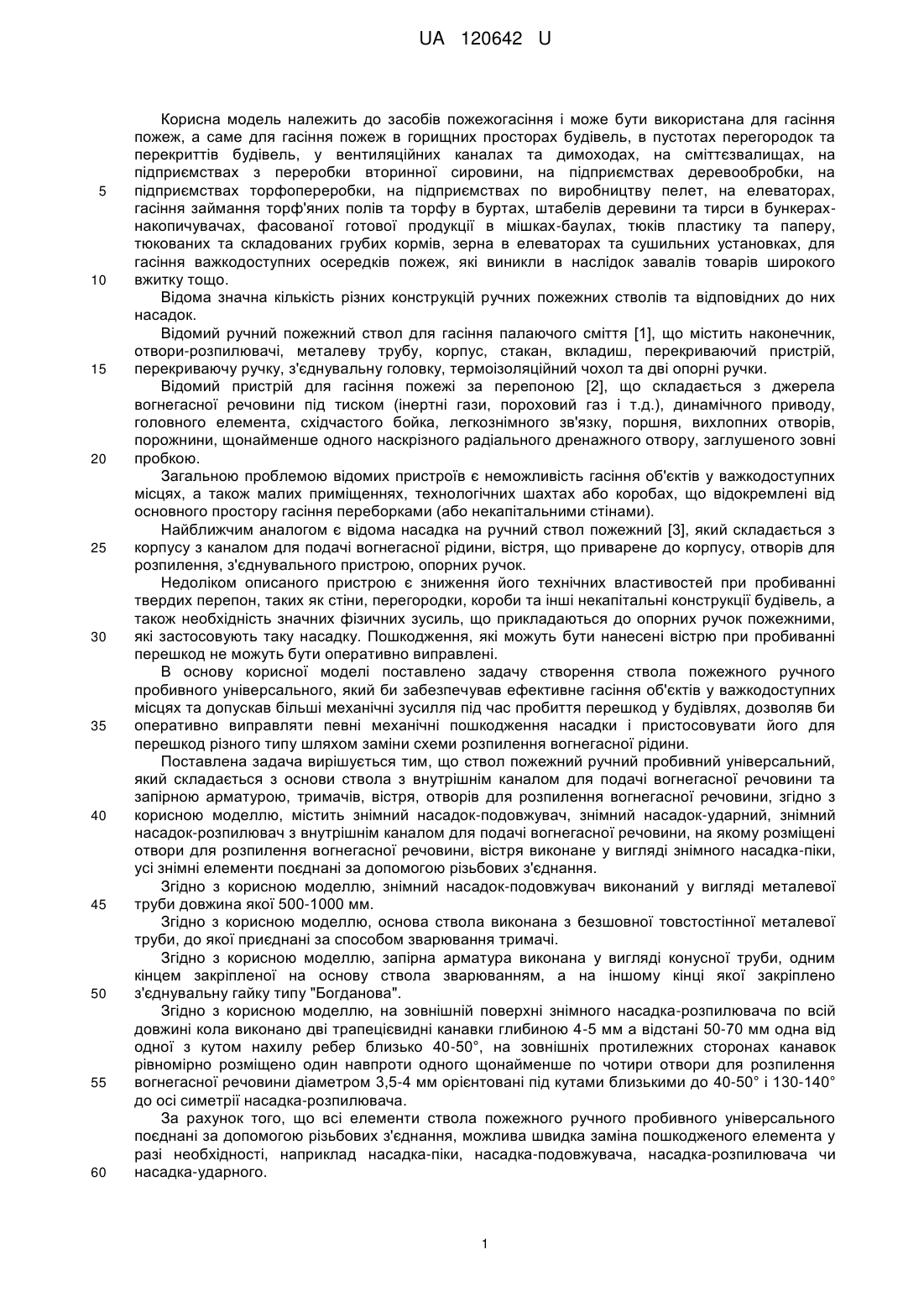

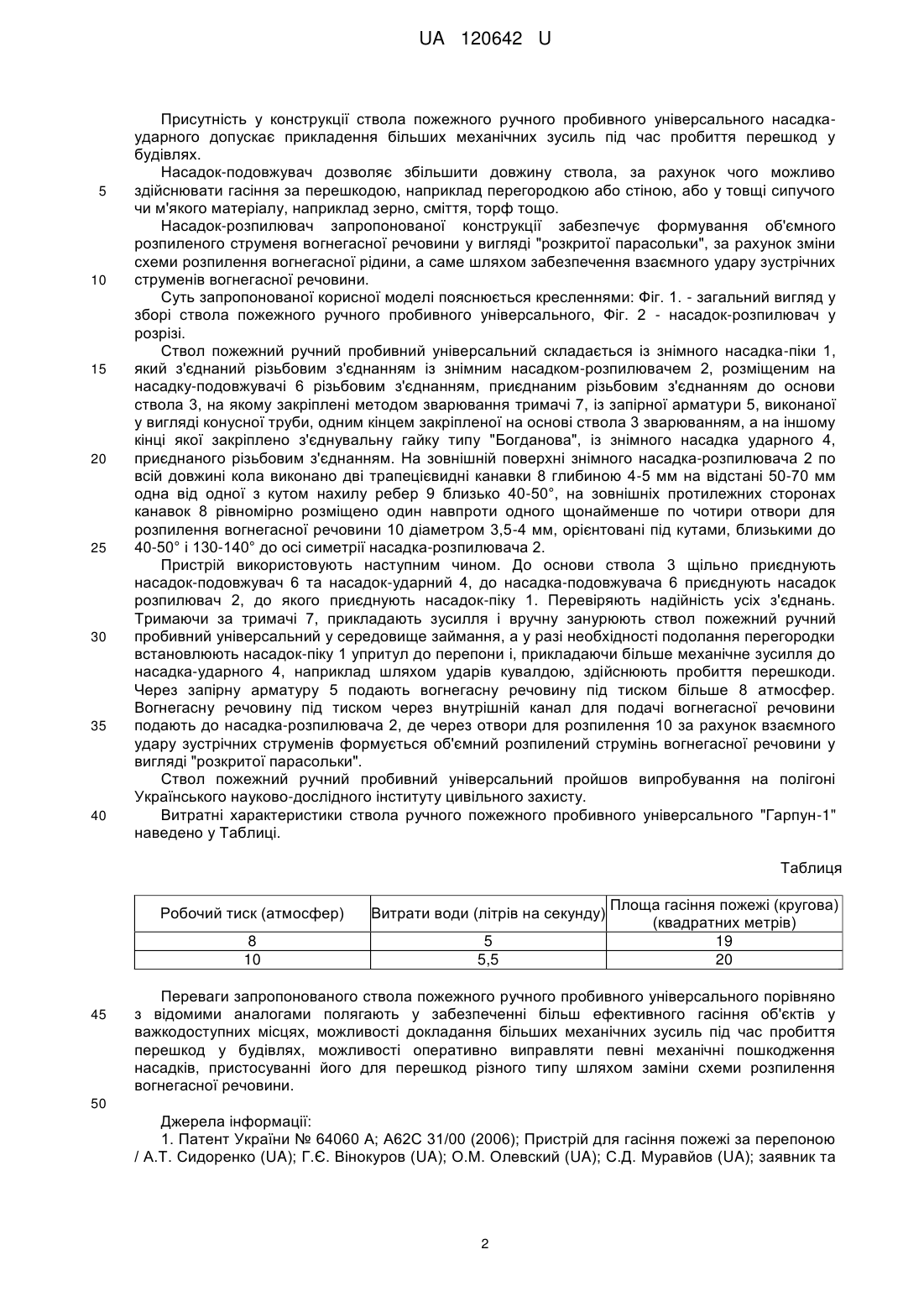

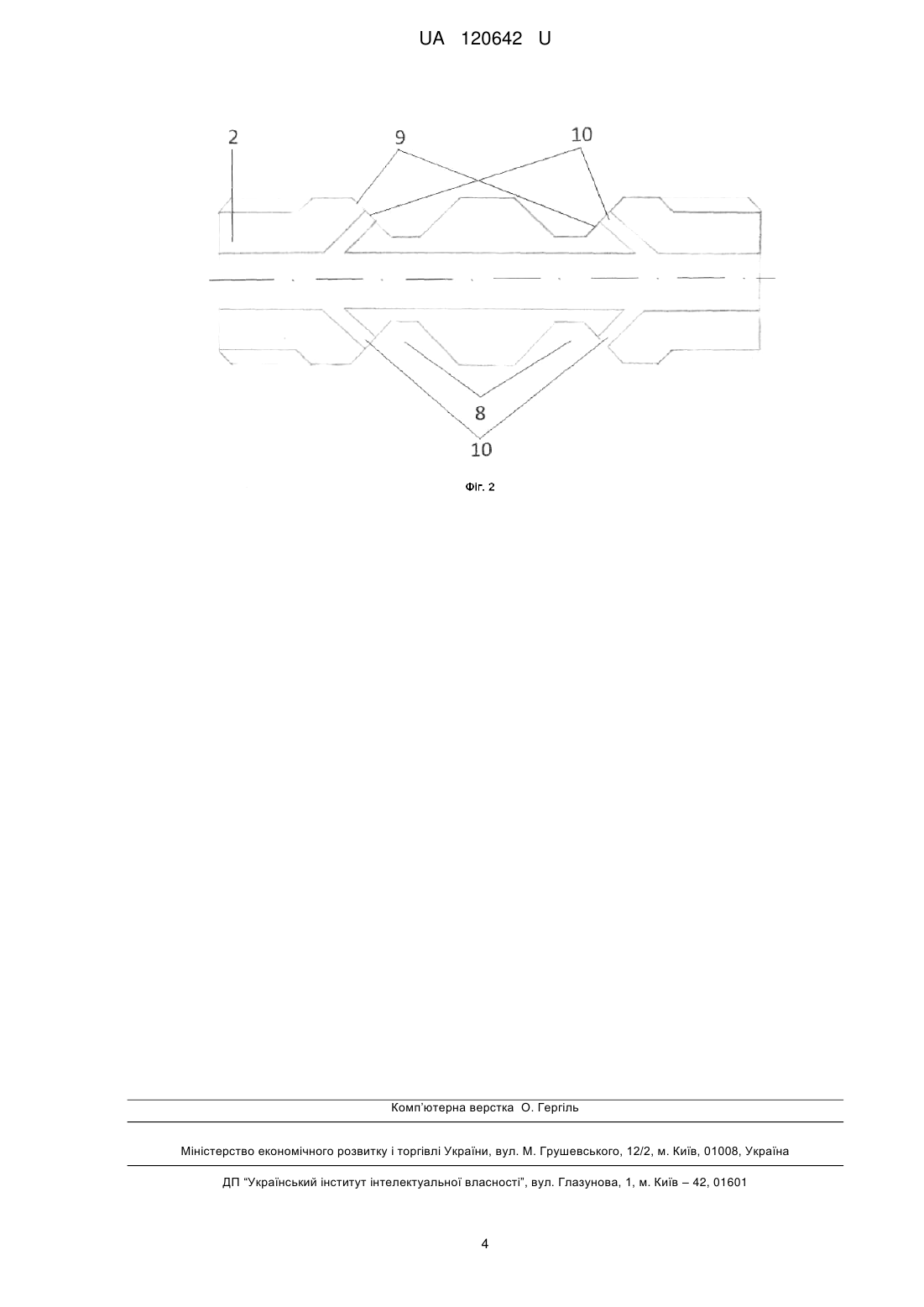

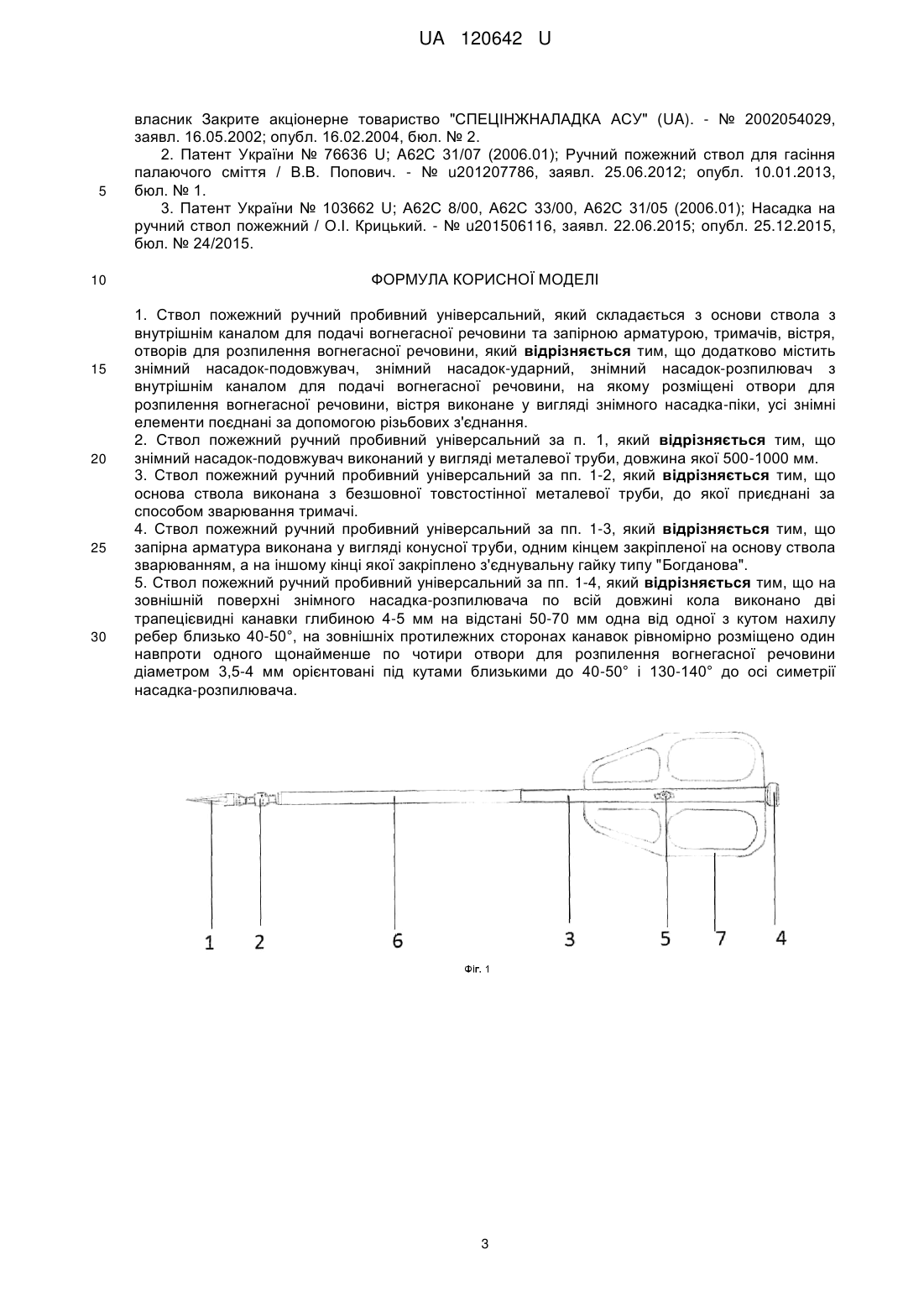

Реферат: UA 120642 U UA 120642 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів пожежогасіння і може бути використана для гасіння пожеж, а саме для гасіння пожеж в горищних просторах будівель, в пустотах перегородок та перекриттів будівель, у вентиляційних каналах та димоходах, на сміттєзвалищах, на підприємствах з переробки вторинної сировини, на підприємствах деревообробки, на підприємствах торфопереробки, на підприємствах по виробництву пелет, на елеваторах, гасіння займання торф'яних полів та торфу в буртах, штабелів деревини та тирси в бункерахнакопичувачах, фасованої готової продукції в мішках-баулах, тюків пластику та паперу, тюкованих та складованих грубих кормів, зерна в елеваторах та сушильних установках, для гасіння важкодоступних осередків пожеж, які виникли в наслідок завалів товарів широкого вжитку тощо. Відома значна кількість різних конструкцій ручних пожежних стволів та відповідних до них насадок. Відомий ручний пожежний ствол для гасіння палаючого сміття [1], що містить наконечник, отвори-розпилювачі, металеву трубу, корпус, стакан, вкладиш, перекриваючий пристрій, перекриваючу ручку, з'єднувальну головку, термоізоляційний чохол та дві опорні ручки. Відомий пристрій для гасіння пожежі за перепоною [2], що складається з джерела вогнегасної речовини під тиском (інертні гази, пороховий газ і т.д.), динамічного приводу, головного елемента, східчастого бойка, легкознімного зв'язку, поршня, вихлопних отворів, порожнини, щонайменше одного наскрізного радіального дренажного отвору, заглушеного зовні пробкою. Загальною проблемою відомих пристроїв є неможливість гасіння об'єктів у важкодоступних місцях, а також малих приміщеннях, технологічних шахтах або коробах, що відокремлені від основного простору гасіння переборками (або некапітальними стінами). Найближчим аналогом є відома насадка на ручний ствол пожежний [3], який складається з корпусу з каналом для подачі вогнегасної рідини, вістря, що приварене до корпусу, отворів для розпилення, з'єднувального пристрою, опорних ручок. Недоліком описаного пристрою є зниження його технічних властивостей при пробиванні твердих перепон, таких як стіни, перегородки, короби та інші некапітальні конструкції будівель, а також необхідність значних фізичних зусиль, що прикладаються до опорних ручок пожежними, які застосовують таку насадку. Пошкодження, які можуть бути нанесені вістрю при пробиванні перешкод не можуть бути оперативно виправлені. В основу корисної моделі поставлено задачу створення ствола пожежного ручного пробивного універсального, який би забезпечував ефективне гасіння об'єктів у важкодоступних місцях та допускав більші механічні зусилля під час пробиття перешкод у будівлях, дозволяв би оперативно виправляти певні механічні пошкодження насадки і пристосовувати його для перешкод різного типу шляхом заміни схеми розпилення вогнегасної рідини. Поставлена задача вирішується тим, що ствол пожежний ручний пробивний універсальний, який складається з основи ствола з внутрішнім каналом для подачі вогнегасної речовини та запірною арматурою, тримачів, вістря, отворів для розпилення вогнегасної речовини, згідно з корисною моделлю, містить знімний насадок-подовжувач, знімний насадок-ударний, знімний насадок-розпилювач з внутрішнім каналом для подачі вогнегасної речовини, на якому розміщені отвори для розпилення вогнегасної речовини, вістря виконане у вигляді знімного насадка-піки, усі знімні елементи поєднані за допомогою різьбових з'єднання. Згідно з корисною моделлю, знімний насадок-подовжувач виконаний у вигляді металевої труби довжина якої 500-1000 мм. Згідно з корисною моделлю, основа ствола виконана з безшовної товстостінної металевої труби, до якої приєднані за способом зварювання тримачі. Згідно з корисною моделлю, запірна арматура виконана у вигляді конусної труби, одним кінцем закріпленої на основу ствола зварюванням, а на іншому кінці якої закріплено з'єднувальну гайку типу "Богданова". Згідно з корисною моделлю, на зовнішній поверхні знімного насадка-розпилювача по всій довжині кола виконано дві трапецієвидні канавки глибиною 4-5 мм а відстані 50-70 мм одна від одної з кутом нахилу ребер близько 40-50°, на зовнішніх протилежних сторонах канавок рівномірно розміщено один навпроти одного щонайменше по чотири отвори для розпилення вогнегасної речовини діаметром 3,5-4 мм орієнтовані під кутами близькими до 40-50° і 130-140° до осі симетрії насадка-розпилювача. За рахунок того, що всі елементи ствола пожежного ручного пробивного універсального поєднані за допомогою різьбових з'єднання, можлива швидка заміна пошкодженого елемента у разі необхідності, наприклад насадка-піки, насадка-подовжувача, насадка-розпилювача чи насадка-ударного. 1 UA 120642 U 5 10 15 20 25 30 35 40 Присутність у конструкції ствола пожежного ручного пробивного універсального насадкаударного допускає прикладення більших механічних зусиль під час пробиття перешкод у будівлях. Насадок-подовжувач дозволяє збільшити довжину ствола, за рахунок чого можливо здійснювати гасіння за перешкодою, наприклад перегородкою або стіною, або у товщі сипучого чи м'якого матеріалу, наприклад зерно, сміття, торф тощо. Насадок-розпилювач запропонованої конструкції забезпечує формування об'ємного розпиленого струменя вогнегасної речовини у вигляді "розкритої парасольки", за рахунок зміни схеми розпилення вогнегасної рідини, а саме шляхом забезпечення взаємного удару зустрічних струменів вогнегасної речовини. Суть запропонованої корисної моделі пояснюється кресленнями: Фіг. 1. - загальний вигляд у зборі ствола пожежного ручного пробивного універсального, Фіг. 2 - насадок-розпилювач у розрізі. Ствол пожежний ручний пробивний універсальний складається із знімного насадка-піки 1, який з'єднаний різьбовим з'єднанням із знімним насадком-розпилювачем 2, розміщеним на насадку-подовжувачі 6 різьбовим з'єднанням, приєднаним різьбовим з'єднанням до основи ствола 3, на якому закріплені методом зварювання тримачі 7, із запірної арматури 5, виконаної у вигляді конусної труби, одним кінцем закріпленої на основі ствола 3 зварюванням, а на іншому кінці якої закріплено з'єднувальну гайку типу "Богданова", із знімного насадка ударного 4, приєднаного різьбовим з'єднанням. На зовнішній поверхні знімного насадка-розпилювача 2 по всій довжині кола виконано дві трапецієвидні канавки 8 глибиною 4-5 мм на відстані 50-70 мм одна від одної з кутом нахилу ребер 9 близько 40-50°, на зовнішніх протилежних сторонах канавок 8 рівномірно розміщено один навпроти одного щонайменше по чотири отвори для розпилення вогнегасної речовини 10 діаметром 3,5-4 мм, орієнтовані під кутами, близькими до 40-50° і 130-140° до осі симетрії насадка-розпилювача 2. Пристрій використовують наступним чином. До основи ствола 3 щільно приєднують насадок-подовжувач 6 та насадок-ударний 4, до насадка-подовжувача 6 приєднують насадок розпилювач 2, до якого приєднують насадок-піку 1. Перевіряють надійність усіх з'єднань. Тримаючи за тримачі 7, прикладають зусилля і вручну занурюють ствол пожежний ручний пробивний універсальний у середовище займання, а у разі необхідності подолання перегородки встановлюють насадок-піку 1 упритул до перепони і, прикладаючи більше механічне зусилля до насадка-ударного 4, наприклад шляхом ударів кувалдою, здійснюють пробиття перешкоди. Через запірну арматуру 5 подають вогнегасну речовину під тиском більше 8 атмосфер. Вогнегасну речовину під тиском через внутрішній канал для подачі вогнегасної речовини подають до насадка-розпилювача 2, де через отвори для розпилення 10 за рахунок взаємного удару зустрічних струменів формується об'ємний розпилений струмінь вогнегасної речовини у вигляді "розкритої парасольки". Ствол пожежний ручний пробивний універсальний пройшов випробування на полігоні Українського науково-дослідного інституту цивільного захисту. Витратні характеристики ствола ручного пожежного пробивного універсального "Гарпун-1" наведено у Таблиці. Таблиця Робочий тиск (атмосфер) 8 10 45 Витрати води (літрів на секунду) 5 5,5 Площа гасіння пожежі (кругова) (квадратних метрів) 19 20 Переваги запропонованого ствола пожежного ручного пробивного універсального порівняно з відомими аналогами полягають у забезпеченні більш ефективного гасіння об'єктів у важкодоступних місцях, можливості докладання більших механічних зусиль під час пробиття перешкод у будівлях, можливості оперативно виправляти певні механічні пошкодження насадків, пристосуванні його для перешкод різного типу шляхом заміни схеми розпилення вогнегасної речовини. 50 Джерела інформації: 1. Патент України № 64060 А; А62С 31/00 (2006); Пристрій для гасіння пожежі за перепоною / А.Т. Сидоренко (UA); Г.Є. Вінокуров (UA); О.М. Олевский (UA); С.Д. Муравйов (UA); заявник та 2 UA 120642 U 5 10 15 20 25 30 власник Закрите акціонерне товариство "СПЕЦІНЖНАЛАДКА АСУ" (UA). - № 2002054029, заявл. 16.05.2002; опубл. 16.02.2004, бюл. № 2. 2. Патент України № 76636 U; A62C 31/07 (2006.01); Ручний пожежний ствол для гасіння палаючого сміття / В.В. Попович. - № u201207786, заявл. 25.06.2012; опубл. 10.01.2013, бюл. № 1. 3. Патент України № 103662 U; А62С 8/00, А62С 33/00, А62С 31/05 (2006.01); Насадка на ручний ствол пожежний / О.І. Крицький. - № u201506116, заявл. 22.06.2015; опубл. 25.12.2015, бюл. № 24/2015. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ствол пожежний ручний пробивний універсальний, який складається з основи ствола з внутрішнім каналом для подачі вогнегасної речовини та запірною арматурою, тримачів, вістря, отворів для розпилення вогнегасної речовини, який відрізняється тим, що додатково містить знімний насадок-подовжувач, знімний насадок-ударний, знімний насадок-розпилювач з внутрішнім каналом для подачі вогнегасної речовини, на якому розміщені отвори для розпилення вогнегасної речовини, вістря виконане у вигляді знімного насадка-піки, усі знімні елементи поєднані за допомогою різьбових з'єднання. 2. Ствол пожежний ручний пробивний універсальний за п. 1, який відрізняється тим, що знімний насадок-подовжувач виконаний у вигляді металевої труби, довжина якої 500-1000 мм. 3. Ствол пожежний ручний пробивний універсальний за пп. 1-2, який відрізняється тим, що основа ствола виконана з безшовної товстостінної металевої труби, до якої приєднані за способом зварювання тримачі. 4. Ствол пожежний ручний пробивний універсальний за пп. 1-3, який відрізняється тим, що запірна арматура виконана у вигляді конусної труби, одним кінцем закріпленої на основу ствола зварюванням, а на іншому кінці якої закріплено з'єднувальну гайку типу "Богданова". 5. Ствол пожежний ручний пробивний універсальний за пп. 1-4, який відрізняється тим, що на зовнішній поверхні знімного насадка-розпилювача по всій довжині кола виконано дві трапецієвидні канавки глибиною 4-5 мм на відстані 50-70 мм одна від одної з кутом нахилу ребер близько 40-50°, на зовнішніх протилежних сторонах канавок рівномірно розміщено один навпроти одного щонайменше по чотири отвори для розпилення вогнегасної речовини діаметром 3,5-4 мм орієнтовані під кутами близькими до 40-50° і 130-140° до осі симетрії насадка-розпилювача. 3 UA 120642 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
