Пристрій для лікування розладів акомодації при міопічній рефрекції лофт-с12

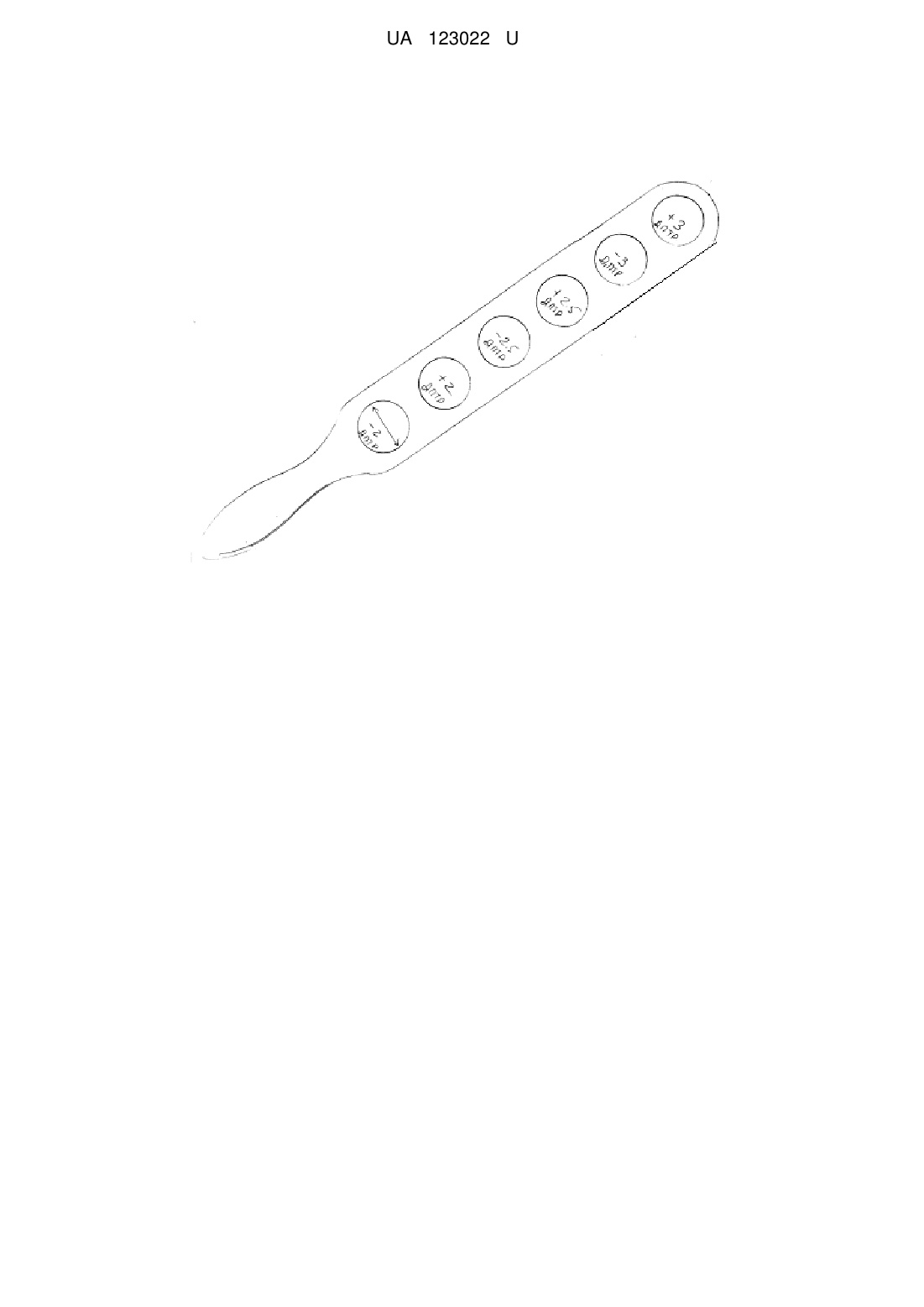

Реферат: Пристрій для лікування розладів акомодації при міопічній рефракції, що містить комплект лінійок з рукояткою і лінзами. Лінзи встановлені у отворах різної діоптрійної сили з різними знаками (плюс чи мінус) від 0,5 плюс/мінус до 3,0 плюс/мінус дптр, виконані у вигляді круглих скелець до 35 мм. Лінзи встановлені попарно і почергово в сторону зростання по силі діоптрійності з перегородкою із спеціальною позначкою для кожної лінзи, які вказують на силу лінзи і її знакову полярність плюс чи мінус. Можлива комбінація плюс/мінус 0,75 до плюс/мінус 3,5 дптр. UA 123022 U (54) ПРИСТРІЙ ДЛЯ ЛІКУВАННЯ РОЗЛАДІВ АКОМОДАЦІЇ ПРИ МІОПІЧНІЙ РЕФРЕКЦІЇ ЛОФТ-С12 UA 123022 U UA 123022 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до офтальмології, і може бути використана для лікування розладів акомодації і при міопічній рефракції. Відомі способи лікування розладів акомодації шляхом приставлення до ока змінних додатних лінз, які вставляють у пробну оправу для підбору окулярних шкелець, суть лікування яких полягає в поперемінному прикладанні до ока скелець з плюс 3.5 дптр, 3.0 дптр, 2.5 дптр, 2.0 дптр, 1.5 дптр, 1.0 дптр, 0.5 дптр по 10 приставлянь кожного ока (А.І. Дашевкського, "Метод затуманення" - "скляний атропін" А.А. Ватченко 1962 р. Спазм акомодации и близорукость Киев, 1977 - с. 75). Однак таке багатократне приставлення скелець, які встановлюють в пробну оправу і виймають з неї, має певні незручності, як виникнення небезпеки поломки оправи, зокрема порушення цілісності гнізд, в котрі вставляються скельця, і можливості появи на лінзах подряпин, необхідність багатократної зміни скелець, що істотно подовжує процедуру лікування і призводить до стомлення пацієнта і медичної сестри відповідно. Найбільш близькою до пристрою є скіаскопічна лінійка, яка являє собою пристрій прямокутної форми, що закінчується на одному кінці рукояткою (довжина пристрою - 330-400 мм, ширина 32-34 мм, товщина – 7 мм, що містить 10 отворів круглої (діаметром 21 мм), при цьому перший отвір від рукоятки пустий, інші отвори містять сферичні лінзи від 1 дптр до 9 дптр. При цьому відомі два види скіаскопічних лінійок із сферичними додатними і сферичними від'ємними лінзами, до кожної із яких додається знімна насадка, що містить 2 лінзи 0.5 і 10.0 дптр. і може рухатись по пазах лінійки, а кожна із цих лінз, у комбінації з будь-якою із лінз, може вимірювати рефракцію не тільки в цілих, але й у дробних величинах (0.5, 1.5, 2.5 дптр. Ітд.), а також у величинах, що перевищують 9.0 дптр, тобто від 9.5 до 19 дптр). Такі лінійки використовуються не тільки з діагностичною, але й з лікувальною метою (наприклад, для розвитку резервів акомодації за методом А.І. Дашевського 1962) шляхом приставлення до очей від'ємних сферичних лінз зростаючої сили) або для розслаблення циліарного м'яза методом "скляної атропінізації (А.І. Дашевський, 1962) шляхом приставлення до очей пацієнта додатних сферичних лінз, що поступово зменшуються від плюс 3.5 дптр. до плюс 0.5 (Меркулов И.И. Введение в клиническую офтальмологию - Харьков 1964 - с. 255). Однак така лінійка має обмежені можливості, оскільки наявність в одній лінійці тільки від'ємних або тільки додатних сферичних лінз не дозволяє проводити лікування методом так званого "фізіологічного масажу", при якому до очей пацієнта приставляються по черзі додатні та від'ємні лінзи. Крім того, при лікуванні за допомогою лінійки із сферичними скельцями не враховується факт нерівномірної акомодації, яка нерідко має місце при наявності астигматизму і має не тільки позитивне значення (коригуюче), але й негативне (може збільшувати ступінь астигматизму або змінювати направлення його головних меридіанів). В основу корисної моделі поставлена задача створити пристрій для лікування розладів акомодації та при міопічній рефракції, у якому за рахунок виконання нових елементів та їх розміщення вирішується проблема нерівномірної акомодації. Поставлена задача вирішується тим, що пристрій для лікування розладів акомодації та при міопічній рефракції, що містить комплект лінійок з рукоятками і лінзами, згідно з корисною моделлю, лінзи встановлені у отворах різної діоптрійної сили з різними знаками (плюс чи мінус) від 0.5 плюс/мінус до 3.0 плюс/мінус дптр, виконані у вигляді круглих скелець до 35 мм, лінзи встановлені попарно і почергово в сторону зростання по силі діоптрійності з перегородкою із спеціальною позначкою для кожної лінзи, які вказують на силу лінзи і її знакову полярність плюс чи мінус, при цьому можлива комбінація плюс/мінус 0.75 до плюс/мінус 3.5 дптр. Комплект лінійок складається з двох пристроїв кожний містить 6 лінз (три пари плюс, мінус) почергово встановлених по силі зростання діоптрійності. Лінзи використовують з силою і знаками плюс чи мінус в таких діоптріях перша лінійка плюс/мінус 0.5, 1.0, 1.5 друга лінійка 2.0, 2.5, 3.0, що забезпечить використання пристрою як для лікування, так і для діагностики. Лінзи використовують з силою і знаками плюс чи мінус в таких діоптріях перша лінійка плюс/мінус 0.5, 1.0, 1.5 друга лінійка 2.0, 2.5, 3.0, дає можливість використання їх залежно від стану акомодації. Завдяки встановленню змінних по силі та знаку (плюс/мінус) лінз в сторону їх зростання з плюс/мінус 0.5 до плюс/мінус 3.0. Запропонована корисна модель дозволяє проводити тренування акомодації у осіб з вихідною слабою акомодацією, є зручним для пацієнта при проведенні вправ з багатократною потребою в прикладанні лінз до ока, які тренують на лінзах з вказаними діоптріями і є доцільним для кращого зосередження хворого на проведенні тренувань з кожною лінзою. Таким чином, сукупність відомих і запропонованих суттєвих ознак забезпечує можливість більш ефективного проведення тренувань при розладах акомодації у пацієнтів та пацієнтів з міопічною рефракцією. 1 UA 123022 U 5 10 15 20 Суть пристрою для лікування розладів акомодації та при міопічній рефракції пояснює креслення. На кресленні наведено загальний вигляд пристрою. Як приклад, на кресленні наведено пристрій для тренувань резервів акомодації: зі скельцями плюс/мінус 0.5 до плюс/мінус 3.0 дптр. Можливе індивідуальне виготовлення пристрою з іншими комбінаціями скелець залежно від стану акомодації хворого та його аномалій рефракції, як приклад: з плюс/мінус 0.75 до плюс/мінус 3.5 дптр. Обстеження хворого здійснюють наступним чином. За допомогою рефрактометра і офтальмометра (або скіаскопічних лінійок) визначають рефракцію і направлення головних меридіанів досліджуваного ока. Лікування здійснюють наступним чином: ліве око закривають заслінкою, пацієнт розглядає таблицю для дослідження зору вдалину на відстані 5-6 м. Визначають гостроту зору. Перед правим оком ставлять лінійку на відстані 1-2 см з лінзою силою плюс 0.5 дптр. і пацієнт протягом 2 хв. дивиться на неї, потім переміщує погляд на наступні лінзу на той самий період часу, і так крок за кроком, доти поки не дойдє до лінзи із силою плюс 3.0 дптр. ПРИКЛАД: Пацієнт Р. Гострота зору правого ока 0.7 рефракція мінус 0.75D. Лівого ока 0.6 рефракція мінус 0.75 D. Резерв акомодації правого ока 2.0 D. Резерв акомодації лівого ока 0.0D. Після проведення тренування за допомогою лінійки. На 10 сеанс гострота зору правого ока 0.9 рефракція мінус 0.75. D. Резерв акомодації 7.0. D Гострота зору лівого ока 0.7 рефракція мінус 0.75 резерв акомодації 7.0 D. Пропонований пристрій для лікування розладів акомодації при міопічній рефракції суттєво розширює можливості його використання не тільки з діагностичною, але і з лікувальною метою, і особливо для підвищення ефективності лікування дітей і підлітків із слабою, інертною акомодацією. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для лікування розладів акомодації при міопічній рефракції, що містить комплект лінійок з рукояткою і лінзами, який відрізняється тим, що лінзи встановлені у отворах різної діоптрійної сили з різними знаками (плюс чи мінус) від 0,5 плюс/мінус до 3,0 плюс/мінус дптр, виконані у вигляді круглих скелець до 35 мм, лінзи встановлені попарно і почергово в сторону зростання по силі діоптрійності з перегородкою із спеціальною позначкою для кожної лінзи, які вказують на силу лінзи і її знакову полярність плюс чи мінус, при цьому можлива комбінація плюс/мінус 0,75 до плюс/мінус 3,5 дптр. 2 UA 123022 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
