Головка 3d-друку будівелних виробів

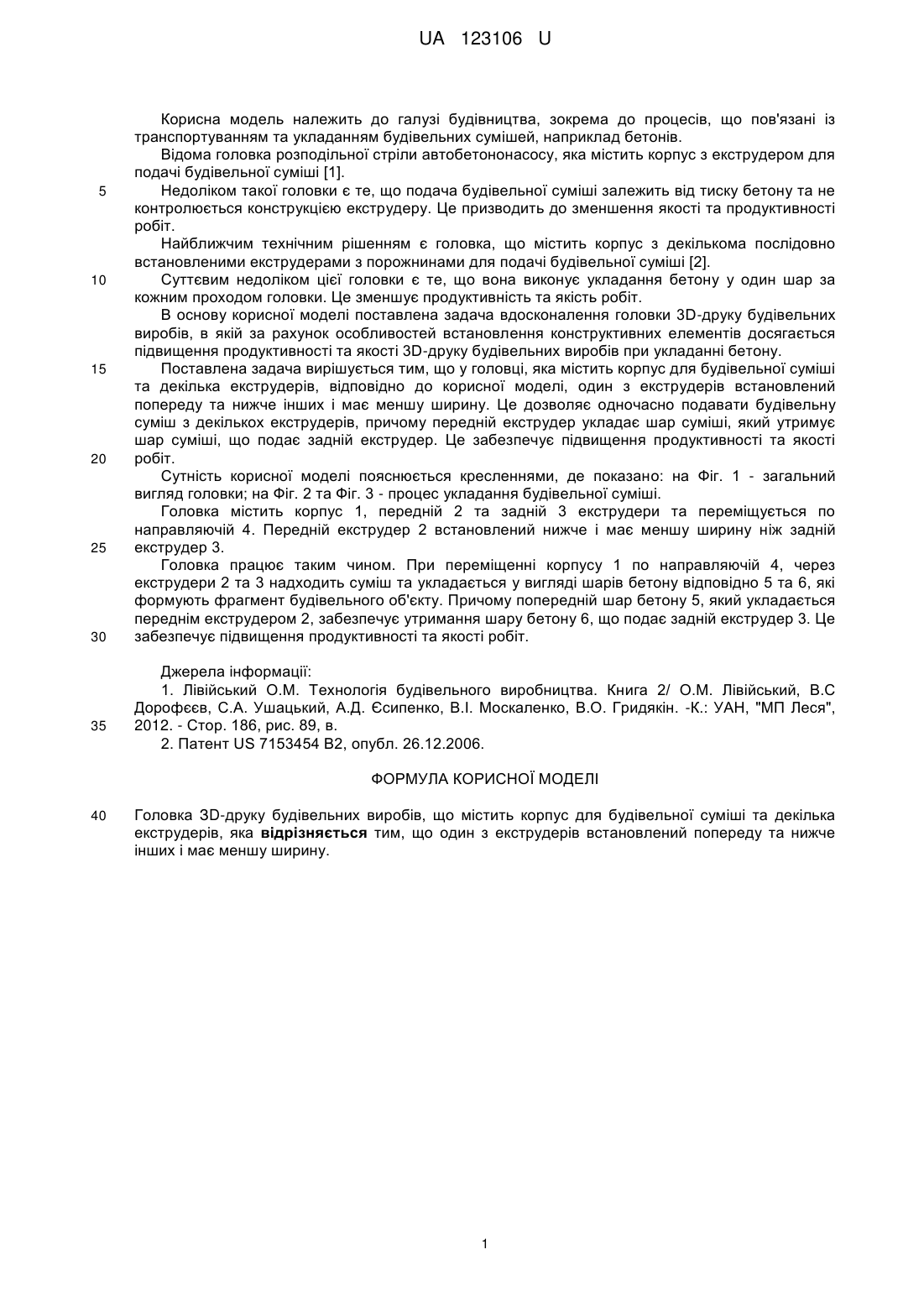

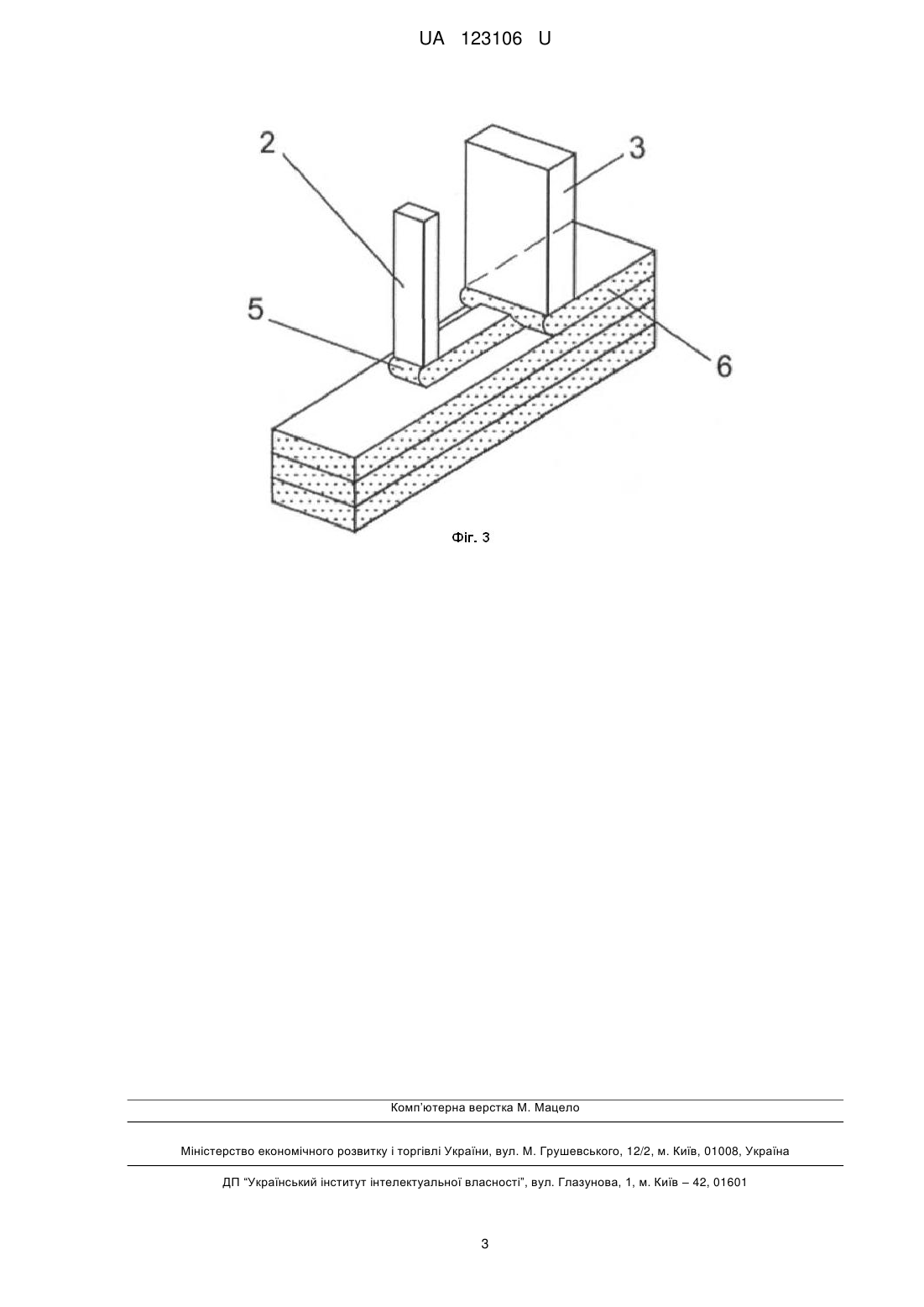

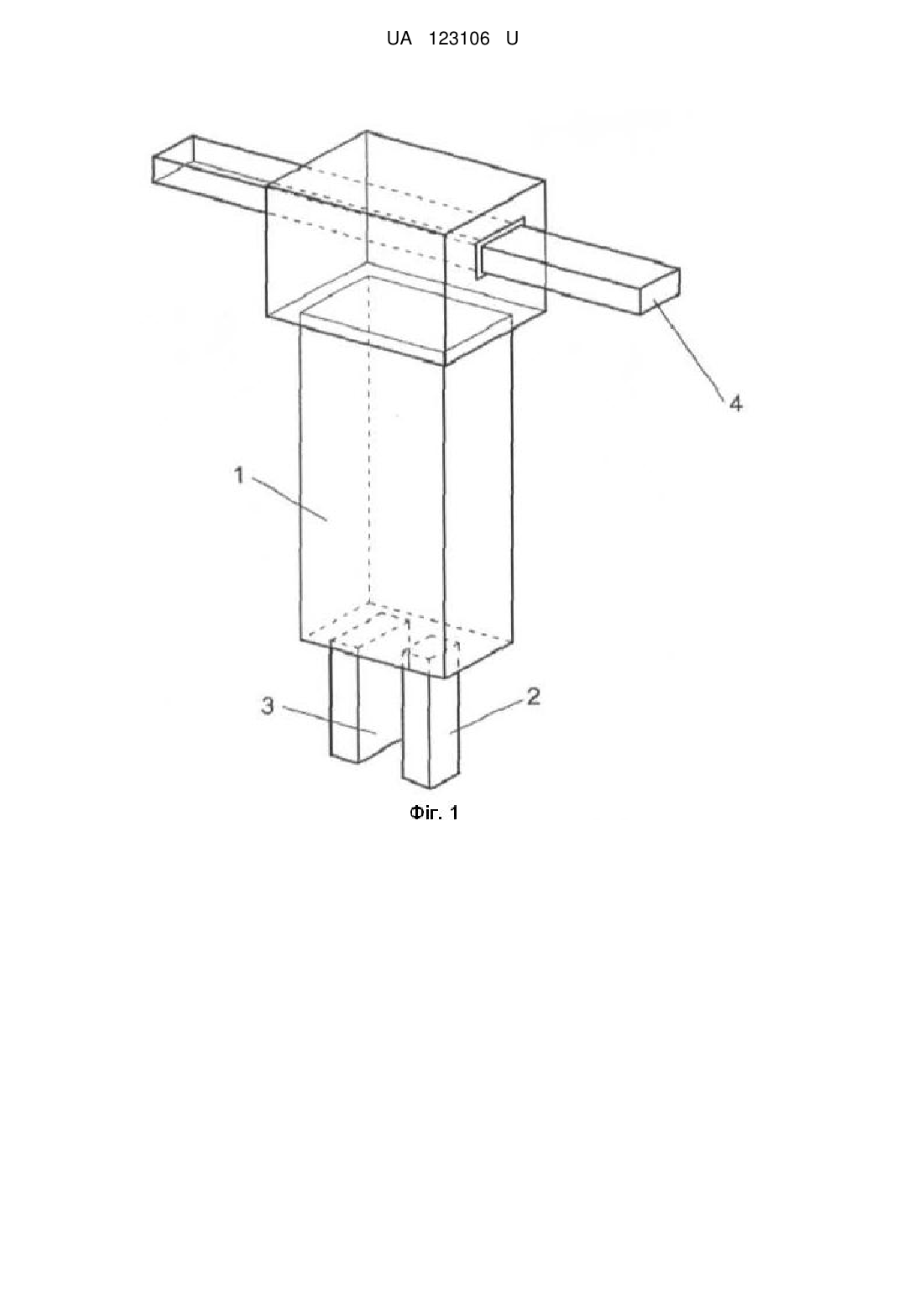

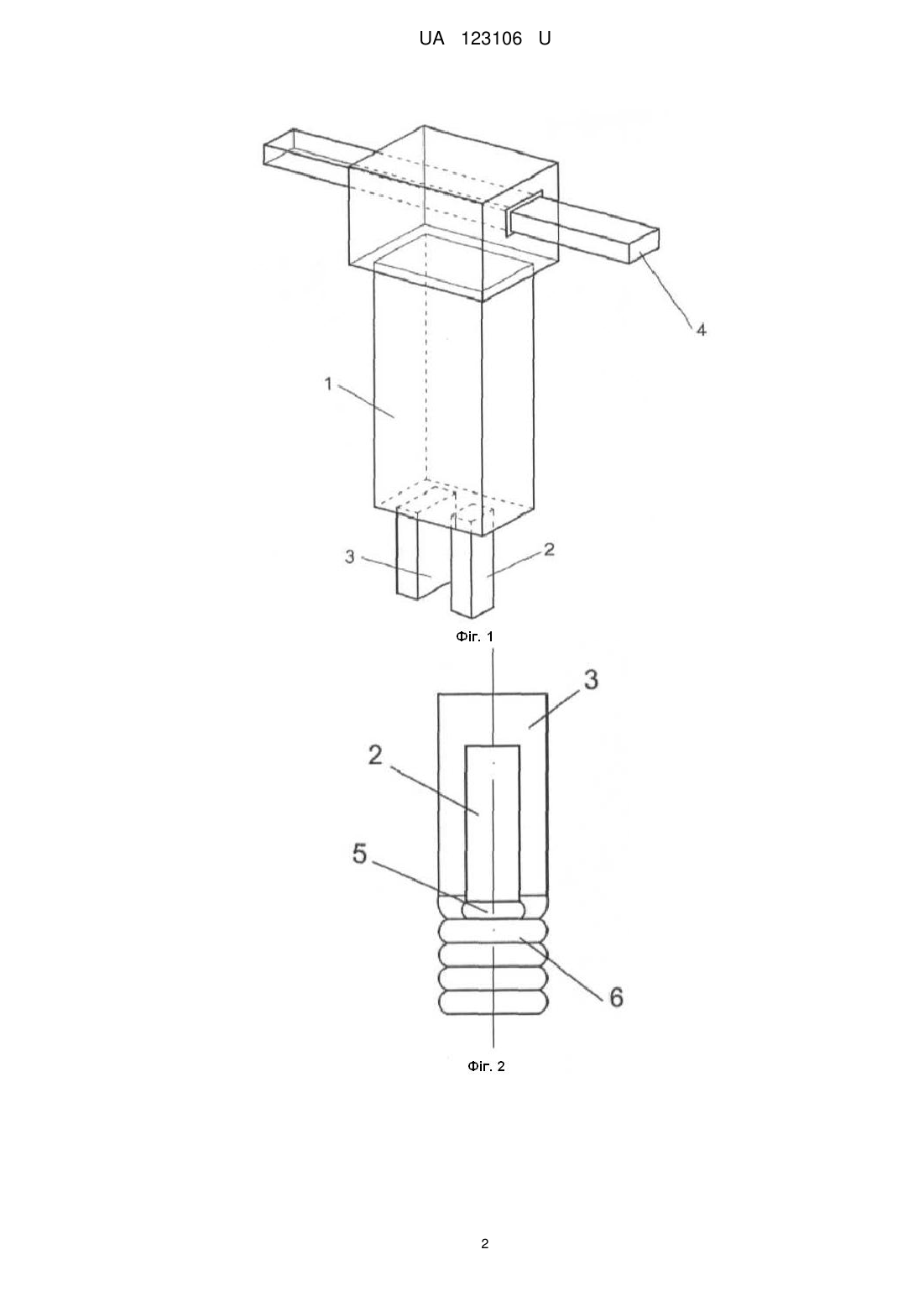

Реферат: Головка ЗD-друку будівельних виробів містить корпус для будівельної суміші та декілька екструдерів. Один з екструдерів встановлюють попереду та нижче інших і він має меншу ширину. UA 123106 U (12) UA 123106 U UA 123106 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані із транспортуванням та укладанням будівельних сумішей, наприклад бетонів. Відома головка розподільної стріли автобетононасосу, яка містить корпус з екструдером для подачі будівельної суміші [1]. Недоліком такої головки є те, що подача будівельної суміші залежить від тиску бетону та не контролюється конструкцією екструдеру. Це призводить до зменшення якості та продуктивності робіт. Найближчим технічним рішенням є головка, що містить корпус з декількома послідовно встановленими екструдерами з порожнинами для подачі будівельної суміші [2]. Суттєвим недоліком цієї головки є те, що вона виконує укладання бетону у один шар за кожним проходом головки. Це зменшує продуктивність та якість робіт. В основу корисної моделі поставлена задача вдосконалення головки 3D-друку будівельних виробів, в якій за рахунок особливостей встановлення конструктивних елементів досягається підвищення продуктивності та якості 3D-друку будівельних виробів при укладанні бетону. Поставлена задача вирішується тим, що у головці, яка містить корпус для будівельної суміші та декілька екструдерів, відповідно до корисної моделі, один з екструдерів встановлений попереду та нижче інших і має меншу ширину. Це дозволяє одночасно подавати будівельну суміш з декількох екструдерів, причому передній екструдер укладає шар суміші, який утримує шар суміші, що подає задній екструдер. Це забезпечує підвищення продуктивності та якості робіт. Сутність корисної моделі пояснюється кресленнями, де показано: на Фіг. 1 - загальний вигляд головки; на Фіг. 2 та Фіг. 3 - процес укладання будівельної суміші. Головка містить корпус 1, передній 2 та задній 3 екструдери та переміщується по направляючій 4. Передній екструдер 2 встановлений нижче і має меншу ширину ніж задній екструдер 3. Головка працює таким чином. При переміщенні корпусу 1 по направляючій 4, через екструдери 2 та 3 надходить суміш та укладається у вигляді шарів бетону відповідно 5 та 6, які формують фрагмент будівельного об'єкту. Причому попередній шар бетону 5, який укладається переднім екструдером 2, забезпечує утримання шару бетону 6, що подає задній екструдер 3. Це забезпечує підвищення продуктивності та якості робіт. Джерела інформації: 1. Лівійський О.М. Технологія будівельного виробництва. Книга 2/ О.М. Лівійський, В.С Дорофєєв, С.А. Ушацький, А.Д. Єсипенко, В.І. Москаленко, В.О. Гридякін. -К.: УАН, "МП Леся", 2012. - Стор. 186, рис. 89, в. 2. Патент US 7153454 В2, опубл. 26.12.2006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Головка ЗD-друку будівельних виробів, що містить корпус для будівельної суміші та декілька екструдерів, яка відрізняється тим, що один з екструдерів встановлений попереду та нижче інших і має меншу ширину. 1 UA 123106 U 2 UA 123106 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
