Пристрій для 3d-друку будівельних об’єктів

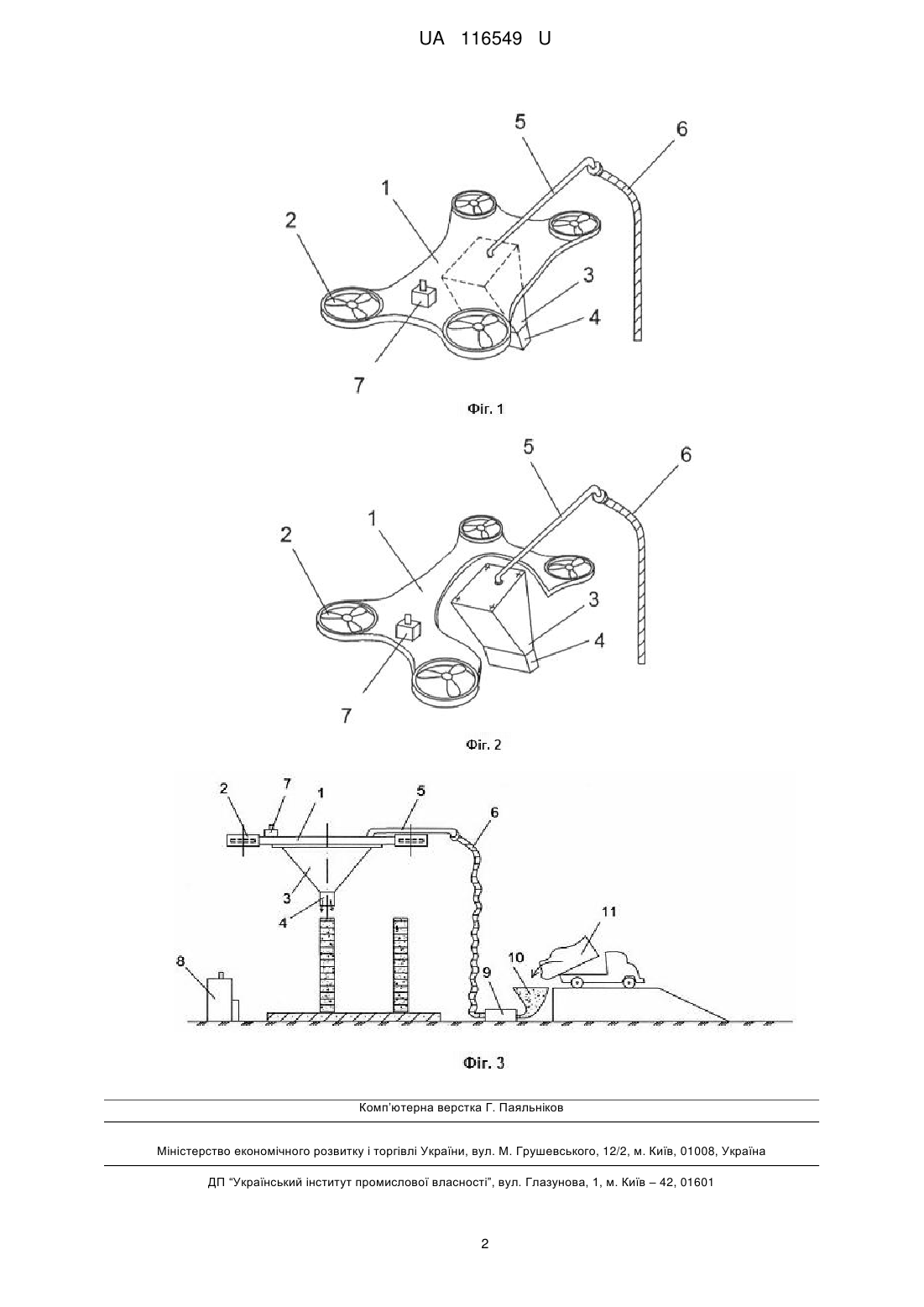

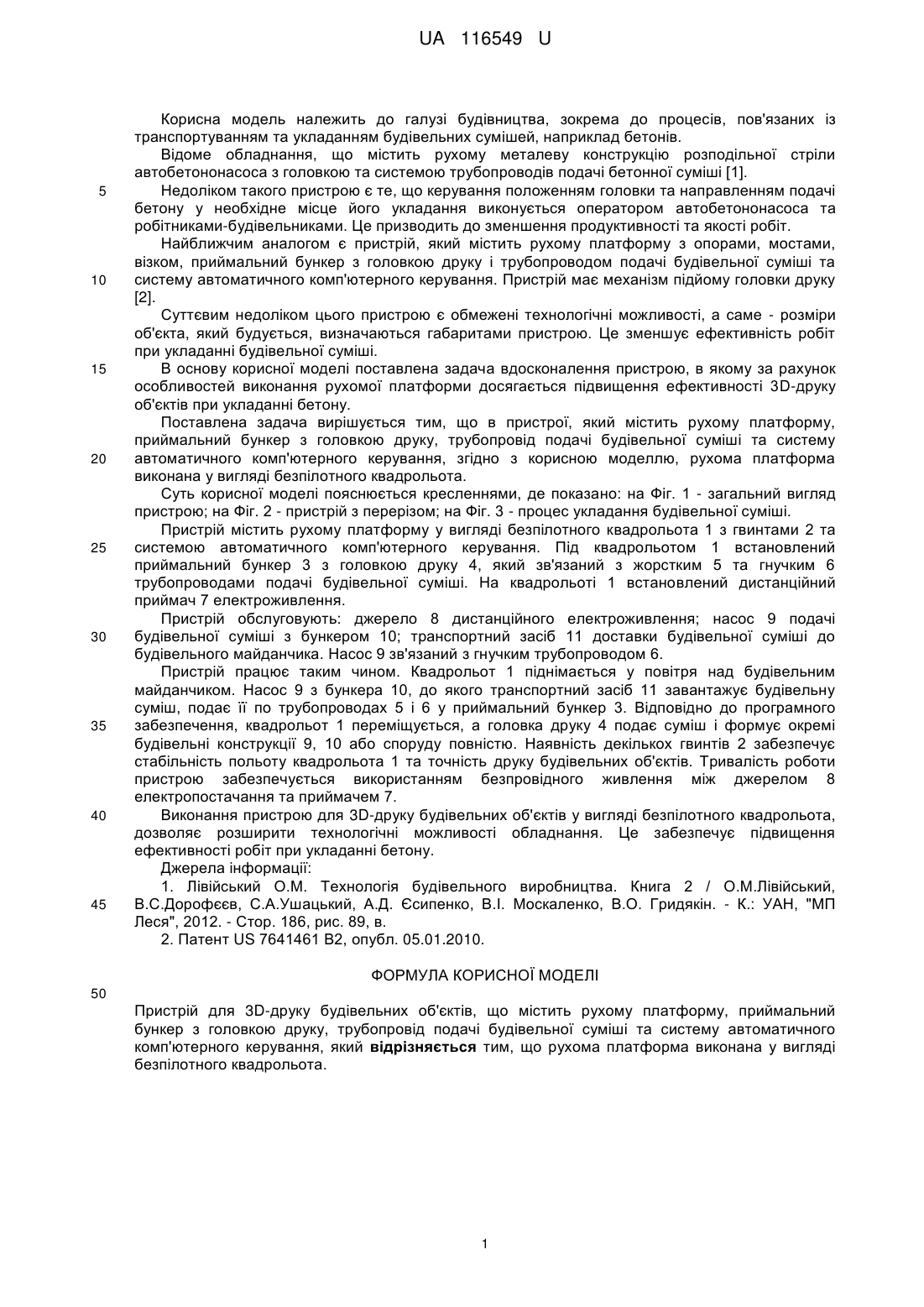

Реферат: Пристрій для 3D-друку будівельних об'єктів містить рухому платформу, приймальний бункер з головкою друку, трубопровід подачі будівельної суміші та систему автоматичного комп'ютерного керування. Рухома платформа виконана у вигляді безпілотного квадрольота. UA 116549 U (12) UA 116549 U UA 116549 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до процесів, пов'язаних із транспортуванням та укладанням будівельних сумішей, наприклад бетонів. Відоме обладнання, що містить рухому металеву конструкцію розподільної стріли автобетононасоса з головкою та системою трубопроводів подачі бетонної суміші [1]. Недоліком такого пристрою є те, що керування положенням головки та направленням подачі бетону у необхідне місце його укладання виконується оператором автобетононасоса та робітниками-будівельниками. Це призводить до зменшення продуктивності та якості робіт. Найближчим аналогом є пристрій, який містить рухому платформу з опорами, мостами, візком, приймальний бункер з головкою друку і трубопроводом подачі будівельної суміші та систему автоматичного комп'ютерного керування. Пристрій має механізм підйому головки друку [2]. Суттєвим недоліком цього пристрою є обмежені технологічні можливості, а саме - розміри об'єкта, який будується, визначаються габаритами пристрою. Це зменшує ефективність робіт при укладанні будівельної суміші. В основу корисної моделі поставлена задача вдосконалення пристрою, в якому за рахунок особливостей виконання рухомої платформи досягається підвищення ефективності 3D-друку об'єктів при укладанні бетону. Поставлена задача вирішується тим, що в пристрої, який містить рухому платформу, приймальний бункер з головкою друку, трубопровід подачі будівельної суміші та систему автоматичного комп'ютерного керування, згідно з корисною моделлю, рухома платформа виконана у вигляді безпілотного квадрольота. Суть корисної моделі пояснюється кресленнями, де показано: на Фіг. 1 - загальний вигляд пристрою; на Фіг. 2 - пристрій з перерізом; на Фіг. 3 - процес укладання будівельної суміші. Пристрій містить рухому платформу у вигляді безпілотного квадрольота 1 з гвинтами 2 та системою автоматичного комп'ютерного керування. Під квадрольотом 1 встановлений приймальний бункер 3 з головкою друку 4, який зв'язаний з жорстким 5 та гнучким 6 трубопроводами подачі будівельної суміші. На квадрольоті 1 встановлений дистанційний приймач 7 електроживлення. Пристрій обслуговують: джерело 8 дистанційного електроживлення; насос 9 подачі будівельної суміші з бункером 10; транспортний засіб 11 доставки будівельної суміші до будівельного майданчика. Насос 9 зв'язаний з гнучким трубопроводом 6. Пристрій працює таким чином. Квадрольот 1 піднімається у повітря над будівельним майданчиком. Насос 9 з бункера 10, до якого транспортний засіб 11 завантажує будівельну суміш, подає її по трубопроводах 5 і 6 у приймальний бункер 3. Відповідно до програмного забезпечення, квадрольот 1 переміщується, а головка друку 4 подає суміш і формує окремі будівельні конструкції 9, 10 або споруду повністю. Наявність декількох гвинтів 2 забезпечує стабільність польоту квадрольота 1 та точність друку будівельних об'єктів. Тривалість роботи пристрою забезпечується використанням безпровідного живлення між джерелом 8 електропостачання та приймачем 7. Виконання пристрою для 3D-друку будівельних об'єктів у вигляді безпілотного квадрольота, дозволяє розширити технологічні можливості обладнання. Це забезпечує підвищення ефективності робіт при укладанні бетону. Джерела інформації: 1. Лівійський О.М. Технологія будівельного виробництва. Книга 2 / О.М.Лівійський, В.С.Дорофєєв, С.А.Ушацький, А.Д. Єсипенко, В.І. Москаленко, В.О. Гридякін. - К.: УАН, "МП Леся", 2012. - Стор. 186, рис. 89, в. 2. Патент US 7641461 В2, опубл. 05.01.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для 3D-друку будівельних об'єктів, що містить рухому платформу, приймальний бункер з головкою друку, трубопровід подачі будівельної суміші та систему автоматичного комп'ютерного керування, який відрізняється тим, що рухома платформа виконана у вигляді безпілотного квадрольота. 1 UA 116549 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
