Зубчасте колесо

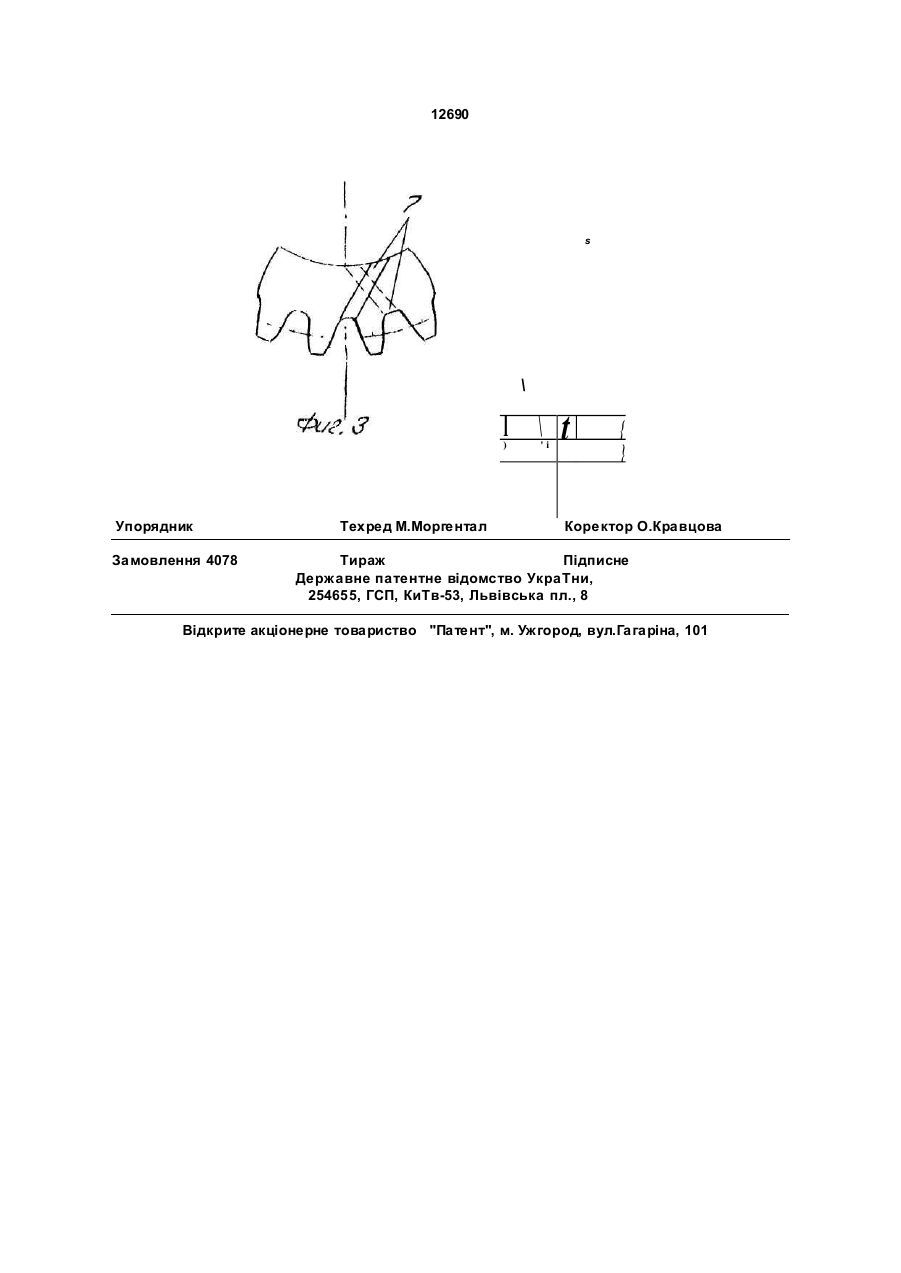

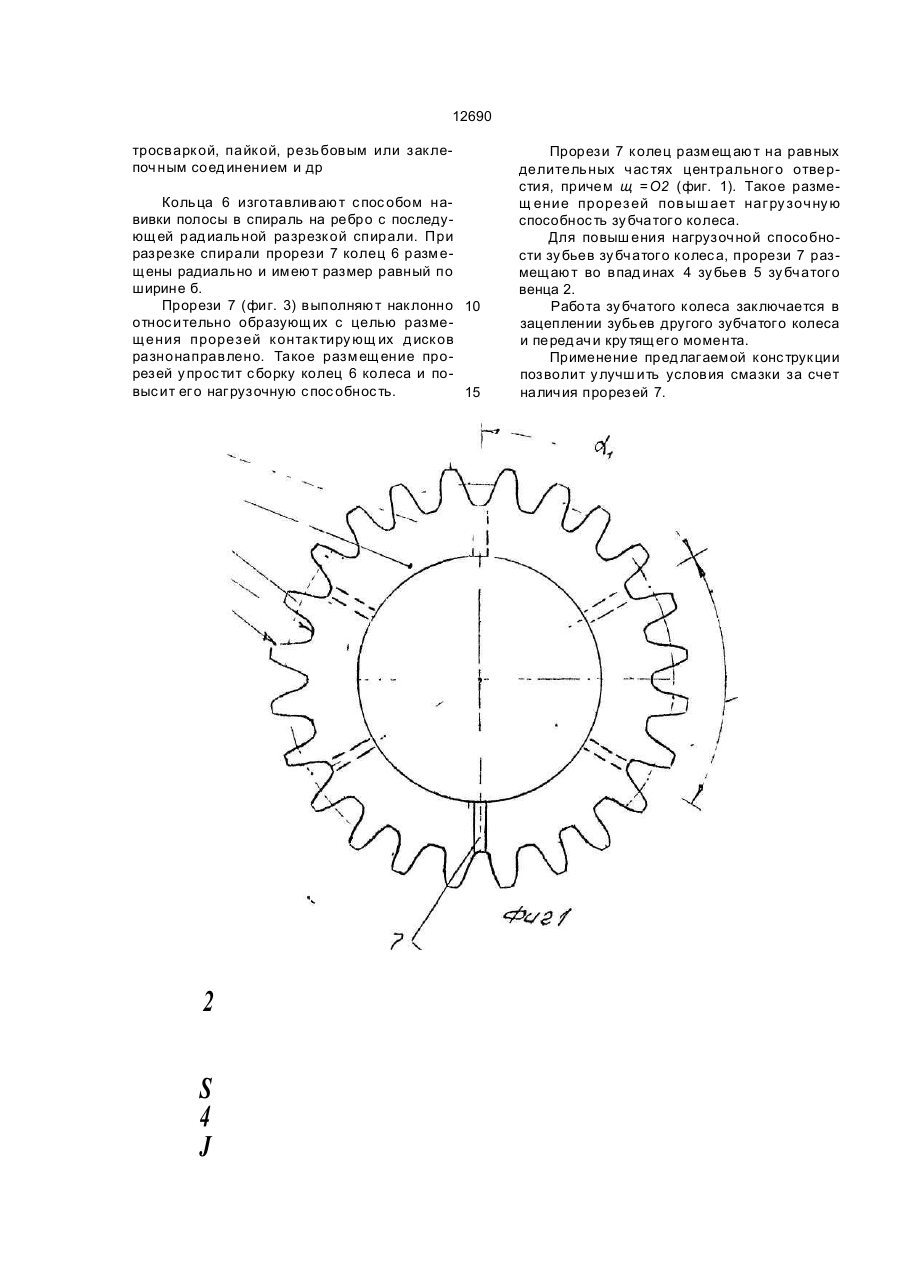

1. Зубчатое колесо, выполненное из на бора плоских колец с зубьями, прижатыми друг к другу торцами, о т л и ч а ю щ е е с я тем, что каждое из колец выполнено разрез ным. 2. К олес о по п. 1,о т л и ч а ю щ е е с я тем, что прорези колец с мещены относительно д руг друга по меньшей мере на ширину одной из прорезей. Изобретение относится к машинос троению и может быть использовано в конс трук циях различных маш ин и механизмов. Извес тно зубчатое колесо, выполненное из набора плоских колец с зубьями, прижатыми д руг к другу торцами [1]. К недос татку указанной конс трукции относ итс я низкая над ежнос ть. Цель изобретения - повышение надежнос ти, пу тем улучшения условий смазки. На фиг. 1 изображен вариант выполнения зубчатого колеса, главный вид; на фиг, 2 - то же, вид сверху; га фиг. 3 - фрагмент размещения разнонаправленных прорезей; на фиг. 4 - фрагмент выполнения смещения прорезей. 3. Колесо по п. 1,о т л и ч а ю щ е е с я тем, что прорези колец выполнены равными по ширине. 4. Колесо по п. 1,о т л и ч а ю щ е е с я тем, что прорези колец размещены радиально. 5. Колес о по п. 1, о т л и ч а ю щ е е с я тем, что прорези колец размещены нак лон но. 6. Колесо по п. 1, о т л и ч а ю щ е е с я тем, что прорези колец размещены на рав ных д елительных час тях центрального от верстия. 7. К о л ес о по п п. 1 и2, о тл и ч а ющ е е* с я тем, что прорези колец размещены раз нонаправленно. 8. Колес о поп. 1, о т л и ч а ю щ е е с я тем, что прорези колец размещены во впа динах зубьев. * Зу бчатое колес о с од ержит с ту пицу 1 (фиг. 1) с зубчатым венцом 2, выполненным с выступами 3 и впадинами 4 зубь ев 5. Зубчатое колесо выполнено из набора плоских разрезных колец 6 (фиг. 2) с прорезями 7. Прорези 7 контактирующих колец 6 смещают относительно д руг друга в угловом положении на д лину дуги с ектора равной по нижней мере ширине б одной из прорезей 7 (фиг. 4), Такое конс труктивное изготовление зубчатого колеса позволяет выполнить жесткое соединение в мес тах контактирования прорезей 7, например, электродуговой сваркой с образованием шва 8. Кольца 6 жес тко с оединены между с обой известными способами, например, элек N3 о о 12690 тросваркой, пайкой, резьбовым или заклепоч ным соед инением и др Кольца 6 изготавливают с пос обом навивки полосы в спираль на ребро с последующей рад иальной разрезкой спирали. При разрезке спирали прорези 7 колец 6 размещены радиально и имеют размер равный по ширине б. Прорези 7 (фиг. 3) выполняют нак лонно 10 относ ительно образующих с целью размещения прорезей контактиру ющ их д исков разнонаправлено. Такое размещение прорезей у прос тит с борку колец 6 колеса и повыс ит его нагрузочную с пос обнос ть. 15 2 S 4 J Прорези 7 колец размещают на равных делительных час тях центрального отверстия, причем щ = О2 (фиг. 1). Такое размещ ение прорезей повыш ает нагру зочну ю способнос ть зу бчатого колеса. Для повыш ения нагрузочной способности зу бьев зу бчатого колес а, прорези 7 размещают во впад инах 4 зу бьев 5 зу бчатого венца 2. Работа зу бчатого колеса заключается в зацеплении зубьев другого зубчатого колеса и перед ачи кру тящ его момента. Применение пред лагаемой конс трукции позволит у лучш ить условия смазки за счет наличия прорезей 7. .. . ь ІіІ І іІ !j — "Т І , ,1 1 I.I 11 1\ 12690 s \ I \ t ) Упорядник Замовлення 4078 Техред М.Моргентал 'і { } Коректор О.Кравцова Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
