Циклон

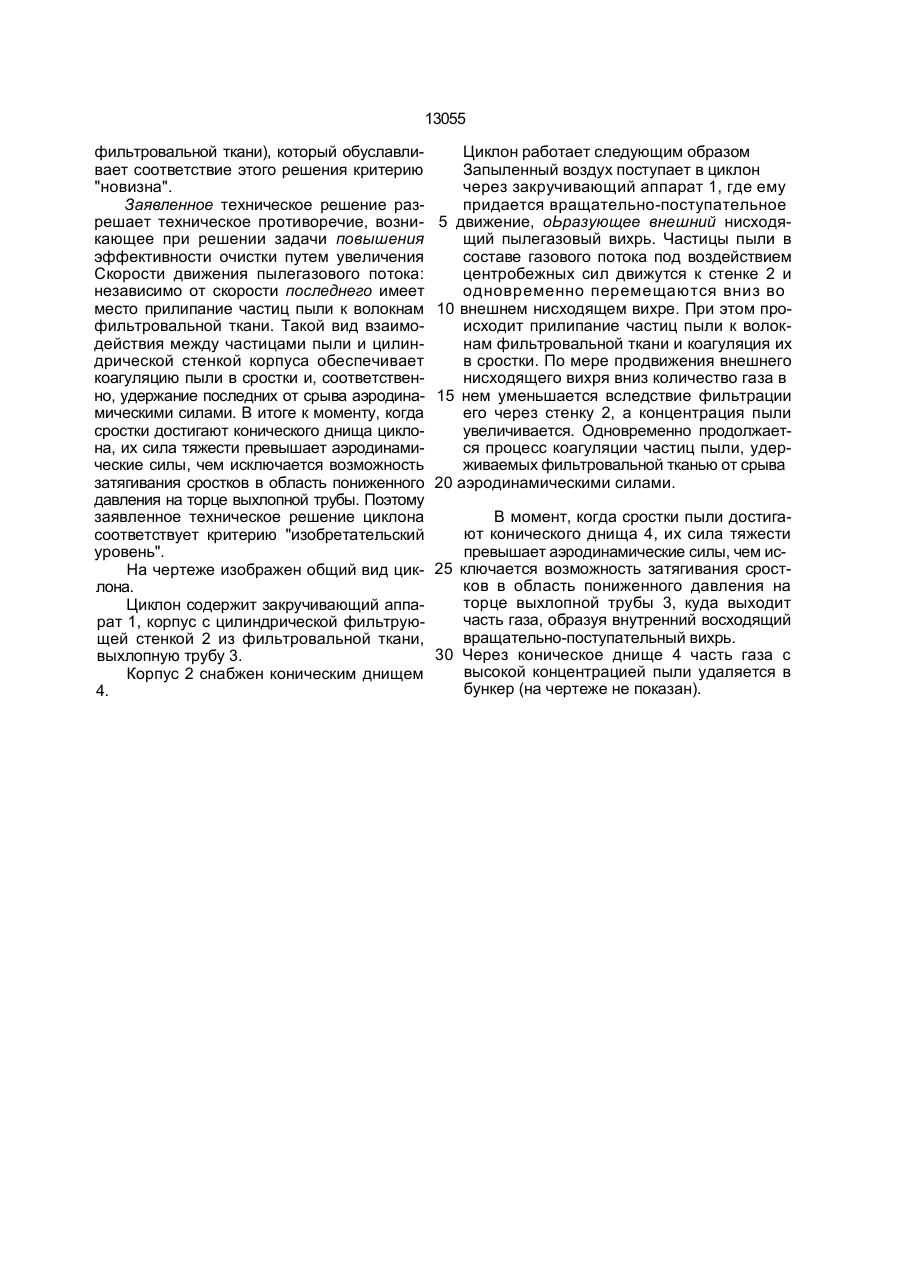

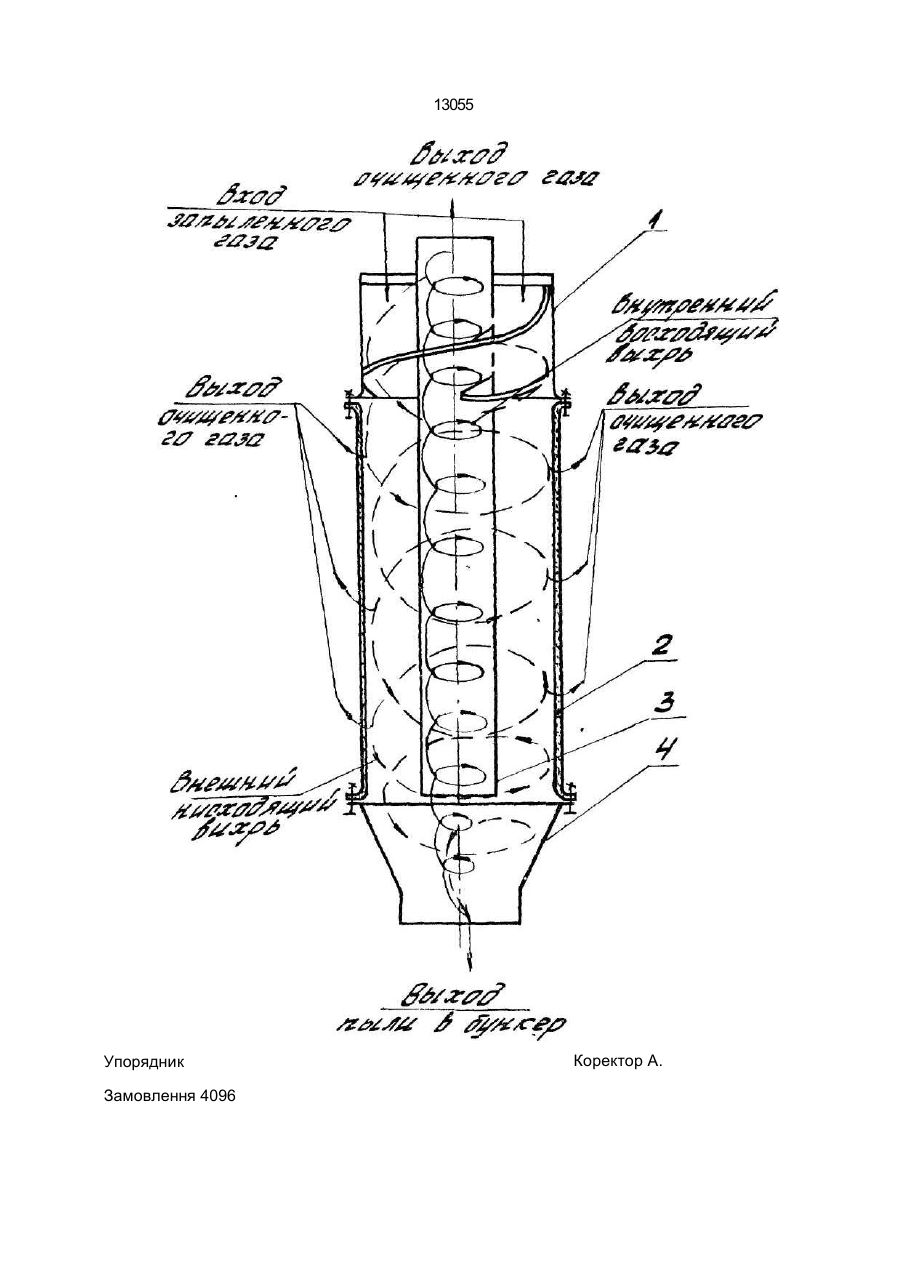

Циклон, содержащий корпус с цилиндрической пористой фильтрующей стенкой и коническим днищем, закручивающий аппарат и осевую выхлопную трубу, отличаю щ и й с я тем, что стенка выполнена из фильтровальной ткани. С> Изобретение относится к области очистки вентиляционных выбросов от пыли из древесных материалов и злаков и может найти применение в деревообрабатывающей и мукомольной промышленности. Известен циклон, содержащий корпус с цилиндрической пористой фильтрующей стенкой, закручивающий аппарат и осевую выхлопную трубу, при этом корпус выполнен без конического днища [1]. Недостатком известного циклона является невысокое качество очистки воздуха, обусловленное тем, что предусмотренные конструктивными особенностями циклона снижение скорости воздушного потока до создания условий плавного оседания пыли исключает возможность использования центробежной силы для прижатия частиц к стенке на всем пути пыли от закручивающего аппарата до нижней части корпуса и последующим выпадением ее из воздушного потока. Наиболее близким к заявленному по совокупности признаков решению является циклон, содержащий корпус с цилиндрической пористой фильтрующей стенкой и кони ческим днищем, закручивающий аппарат и выхлопную трубу, при этом фильтрующая стенка выполнена из металлической сетки [2]. Недостатком известного циклона является невысокое качество очистки, обусловленное тем, что сила трения между сеткой и прижатыми к ней центробежной силой частицами пыли недостаточна для исключения срыва последних аэродинамическими силами раньше, чем образуются необходимые для эффективного улавливания сростки. Обеспечиваемый изобретением технический эффект состоит в исключении влияния скорости газового потока на коагуляцию частиц пыли в сростки. Указанный технический эффект в циклоне, содержащем корпус с цилиндрической пористой фильтрующей стенкой и коническим днищем, закручивающий аппарат и выхлопную трубу, достигается тем, что фильтрующая стенка выполнена из фильтровальной ткани. В заявленном техническом решении циклона, по сравнению с известными из уровня техники, имеется отличительный существенный признак (выполнение стенки корпуса из со о ел ел о 13055 фильтровальной ткани), который обуславливает соответствие этого решения критерию "новизна". Заявленное техническое решение разрешает техническое противоречие, возникающее при решении задачи повышения эффективности очистки путем увеличения Скорости движения пылегазового потока: независимо от скорости последнего имеет место прилипание частиц пыли к волокнам фильтровальной ткани. Такой вид взаимодействия между частицами пыли и цилиндрической стенкой корпуса обеспечивает коагуляцию пыли в сростки и, соответственно, удержание последних от срыва аэродинамическими силами. В итоге к моменту, когда сростки достигают конического днища циклона, их сила тяжести превышает аэродинамические силы, чем исключается возможность затягивания сростков в область пониженного давления на торце выхлопной трубы. Поэтому заявленное техническое решение циклона соответствует критерию "изобретательский уровень". На чертеже изображен общий вид циклона. Циклон содержит закручивающий аппарат 1, корпус с цилиндрической фильтрующей стенкой 2 из фильтровальной ткани, выхлопную трубу 3. Корпус 2 снабжен коническим днищем 4. Циклон работает следующим образом Запыленный воздух поступает в циклон через закручивающий аппарат 1, где ему придается вращательно-поступательное 5 движение, оЬразующее внешний нисходящий пылегазовый вихрь. Частицы пыли в составе газового потока под воздействием центробежных сил движутся к стенке 2 и одновременно перемещаются вниз во 10 внешнем нисходящем вихре. При этом происходит прилипание частиц пыли к волокнам фильтровальной ткани и коагуляция их в сростки. По мере продвижения внешнего нисходящего вихря вниз количество газа в 15 нем уменьшается вследствие фильтрации его через стенку 2, а концентрация пыли увеличивается. Одновременно продолжается процесс коагуляции частиц пыли, удерживаемых фильтровальной тканью от срыва 20 аэродинамическими силами. В момент, когда сростки пыли достигают конического днища 4, их сила тяжести превышает аэродинамические силы, чем ис25 ключается возможность затягивания сростков в область пониженного давления на торце выхлопной трубы 3, куда выходит часть газа, образуя внутренний восходящий вращательно-поступательный вихрь. 30 Через коническое днище 4 часть газа с высокой концентрацией пыли удаляется в бункер (на чертеже не показан). 13055 Упорядник Замовлення 4096 Коректор А. Техред М.Моргента л Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
