Спосіб вимирювання кута місця цілі для наземного секвентного радіолокатора

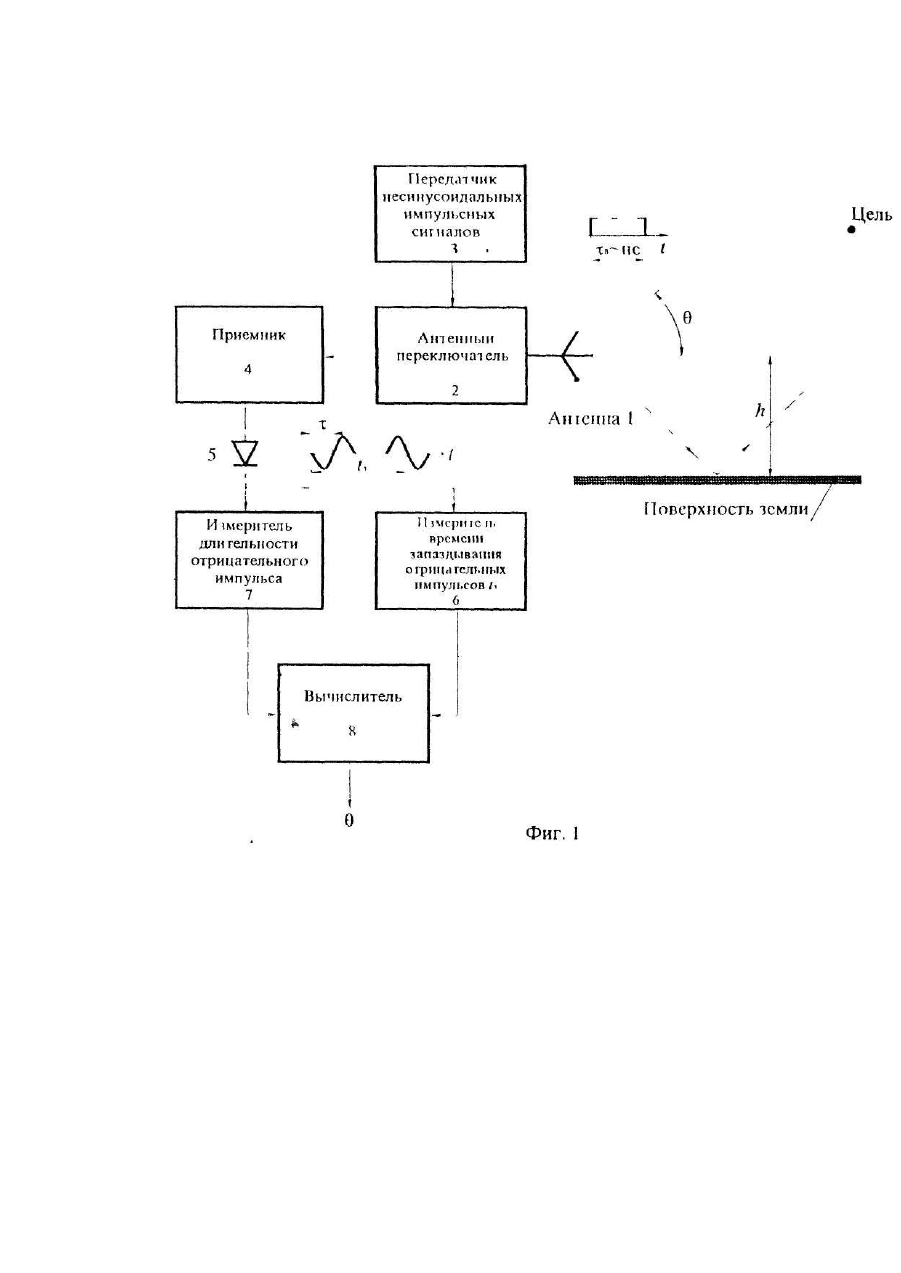

Изобретение относится к области радиолокации и может быть использовано в наземных секвентных радиолокаторах с несинусоидальным импульсным зондирующим сигналом в виде наносекундных видеоимпульсов поля радиоволн без несущей частоты для измерения угла места воздушной цели в секторе малых углов места над землей с помощью одной приемопередающей антенны. Известен способ измерения угла места воздушной цели для радиолокатора микроволнового диапазона с качающейся по углу места антенной [1]. Этот способ-аналог заключается в излучении зондирующего сигнала в виде радиоимпульсов на несущей часто те микроволнового диапазона и приеме эхо-сигналов цели с помощью одной приемо-передающей антенны, качаемой по углу места. При этом угол места цели определяют по угломестному положению антенны в момент приема эхо-сигнала цели, а антенна радиолокатора имеет узкую угломестную ширину диаграммы направленности. Недостатком этого способа-аналога является то, что способ содержит сложную операцию качания антенны по углу места. Другой недостаток состоит в том, что для реализации способа требуется антенна с узкой шириной диаграммы направленности по углу места, то есть требуе тся антенна с большим вертикальным размером. Известен также фазовый способ измерения угла места цели с помощью двух разнесенных по вертикали антенн [2]. Этот способ содержит операцию приема сигналов цели с помощью двух разнесенных по вертикали антенн, а также операцию измерения сдвига фаз сигналов, принимаемых этими разнесенными антеннами, Этот сдвиг фаз содержит информацию об угле места цели, а результат измерения сдвига фаз используют для определения угла места цели. Недостатком этого способа является то, что для реализации способа требуется две разнесенные антенны, а одной антенны не достаточно Другой недостаток состоит в том, что этому фазовому способу присуща неоднозначность определения угла места в те х случая х, когда сдвиг фаз сигналов в разнесенных антеннах превысит 2p. В качестве прототипа выбран способ измерения угловой координаты (например, угла места цели) для секвентного радиолокатора [3]. Способ-прототип заключается в излучении зондирующего сигнала в виде видеоимпульса поля радиоволн нано-секундной длительности без несущей частоты с помощью приемопередающей антенны, приеме эхо-сигналов воздушной цели с помощью двух разнесенных по вертикали антенн, измерении времени запаздывания принятых двумя антеннами видеоимпульсов эхо-сигнала цели относительно зондирующего видеоимпульса, определении длительностей r1, r2 от разнесенных антенн до цели по результатам измерения времени запаздывания и определении угла места цели Q по соотношению где Q - угол места цели; r1, r 2 - наклонные дальности от разнесенных антенн до цели: D - разнос антенн по вертикали. Из двух разнесенных антенн, используемых для реализации этого способа, одна антенна является приемо-передающей и переключается с передачи на прием с помощью антенного переключателя, а другая антенна работает только на прием. Недостатком прототипа является то, что для реализации этого способа требуется две разнесенные по высоте антенны, а одной антенны не достаточно. Другой недостаток прототипа состоит в том, что при измерениях углов места цели в секторе малых углов места над землей отраженные от земли эхо-сигналы цели затрудняют работу и мешают определять координаты цели. В основу изобретения поставлена задача устранения отмеченных недостатков аналогов и прототипа и обеспечение возможности измерения угла места цели в секторе малых углов места над землей с помощью одной поднятой над землей приемопередающей антенны. Поставленная задача решается тем, что в способе измерения угла места цели для наземного секвентного радиолокатора, заключающемся в излучении зондирующего сигнала в виде видеоимпульса поля радиоволн наносекундной длительности без несущей частоты и приеме эхо-сигналов воздушной цели, согласно изобретению, вместе с целью облучают земную поверхность, измеряют время запаздывания t3 друг относительно друга отрицательных видеоимпульсов эхо-сигнала цели и длительность t отрицательного видеоимпульса этого сигнала, а угол места цели Q определяют по соотношению при t
