Вібраторна антенна решітка для імпульсних несинусоїдальних сигналів
Номер патенту: 13949
Опубліковано: 25.04.1997
Автори: Жуков Сергій Анатолійович, Родін Олександр Валерійович, Бахвалов Борис Миколайович, Хом'яков Олег Миколайович
Формула / Реферат
Вибраторная антенная решетка для импульсных несинусоидальных сигналов, содержащая параллельные проволочные вибраторы, разнесенные на одинаковые расстояния, концы которых связаны с импульсным генератором тока коаксиальными кабелями одинаковой длины, а длина вибратора меньше произведения скорости света с на длительность фронта DТ импульса тока, питающего антенну генератора, отличающаяся тем, что позади вибраторов на расстоянии d2 = c DТ/2 от них установлен плоский металлический экран, а между этим экраном и вибраторами установлена сетка проводов, параллельных вибраторам, удаленная от вибраторов на расстояние d1 << с DТ.
Текст

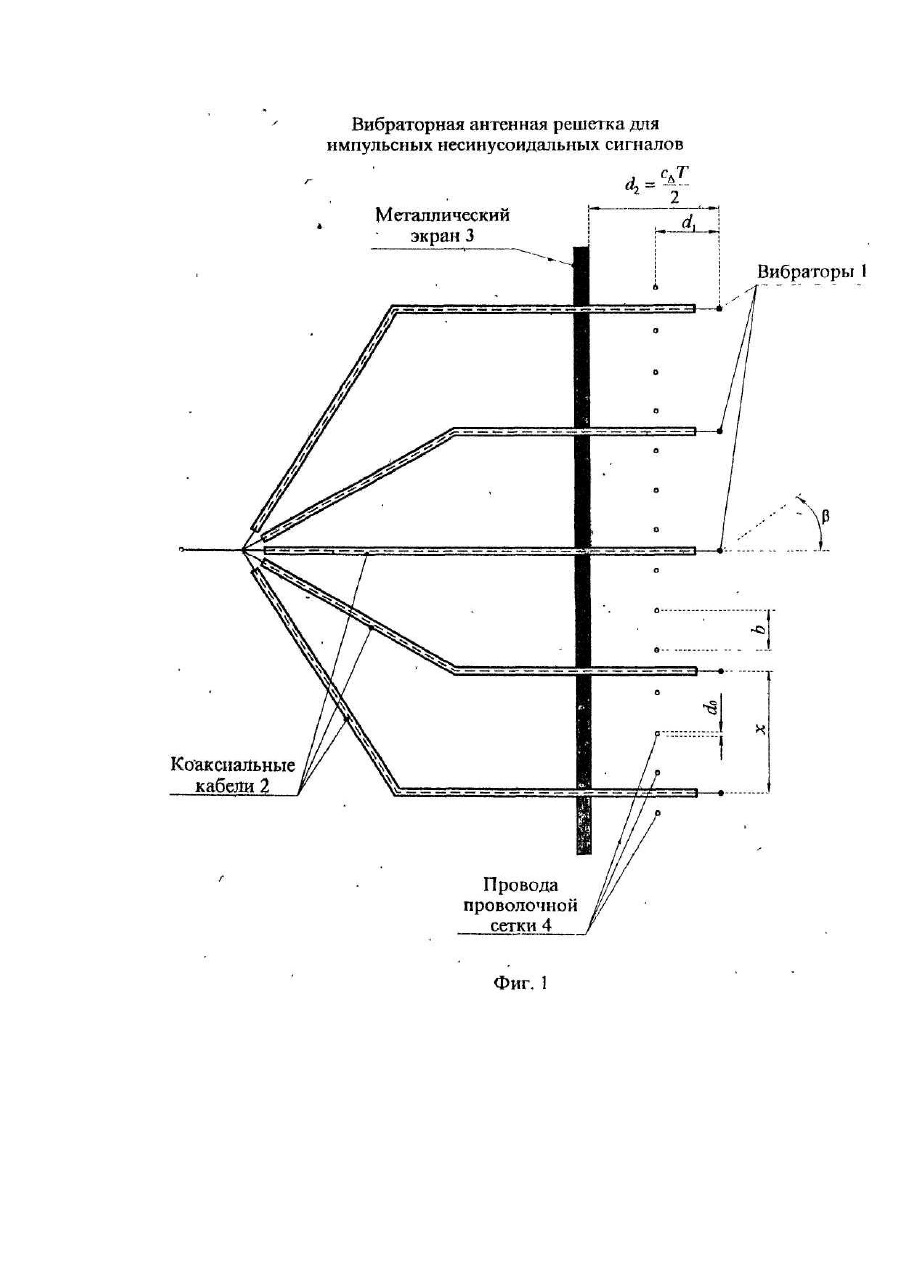

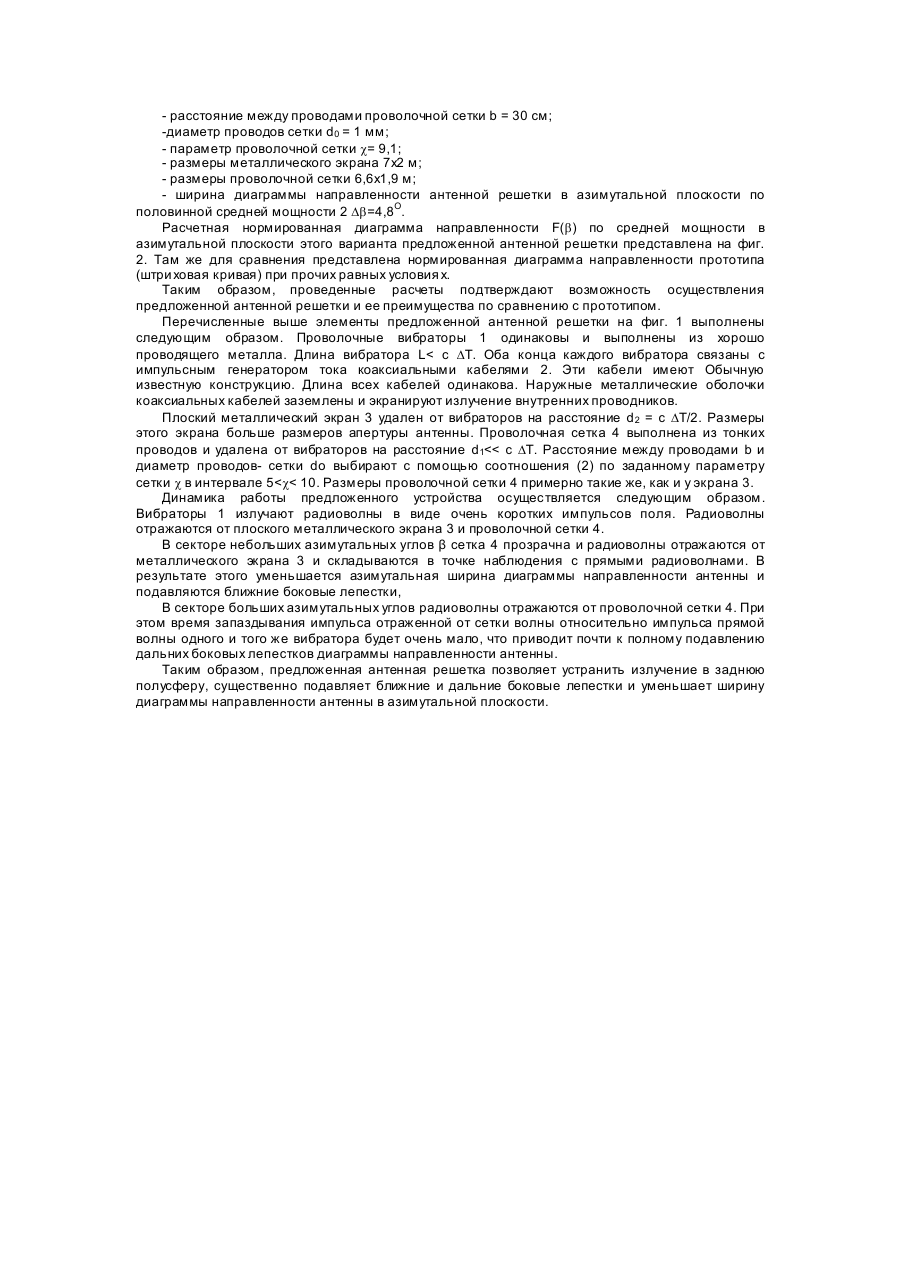

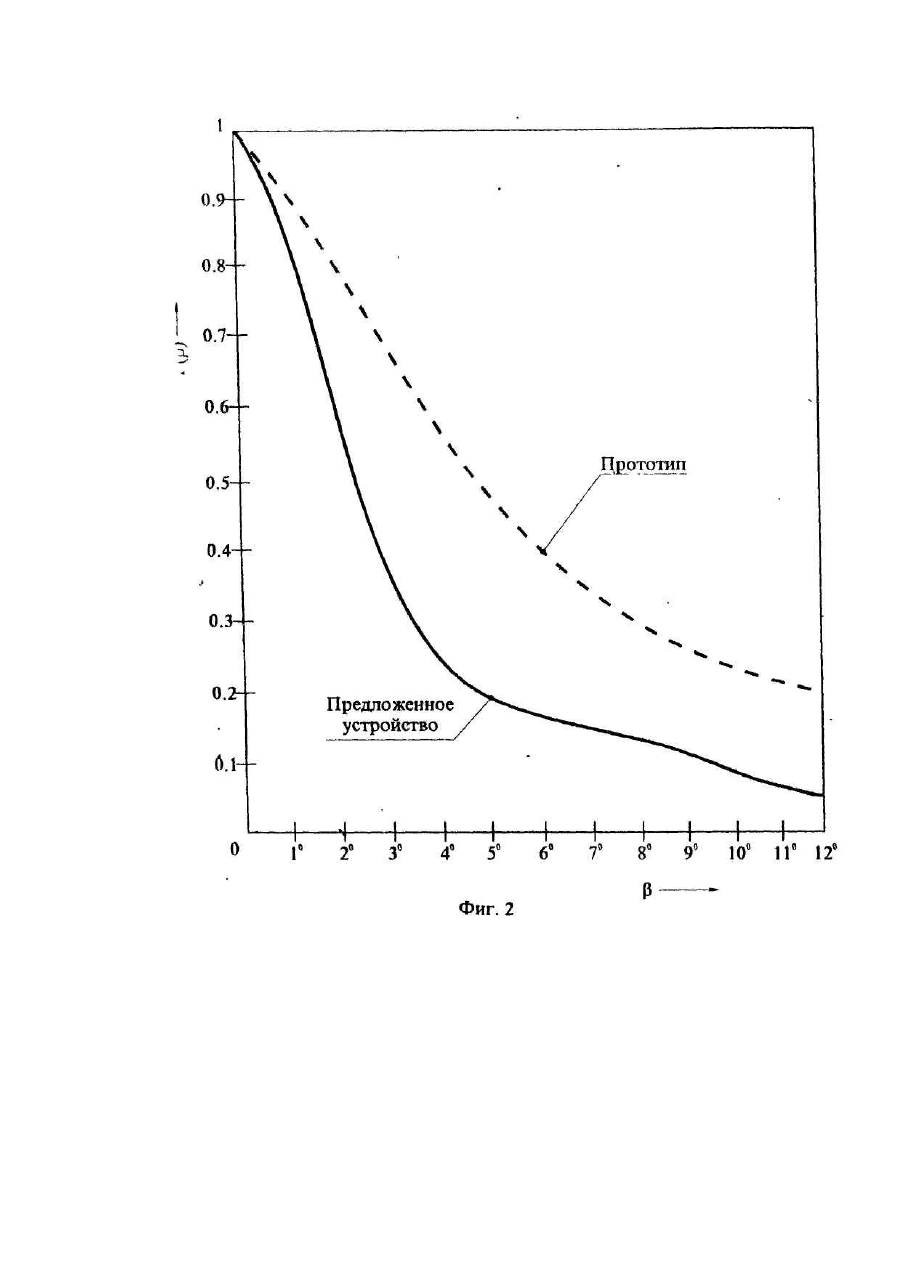

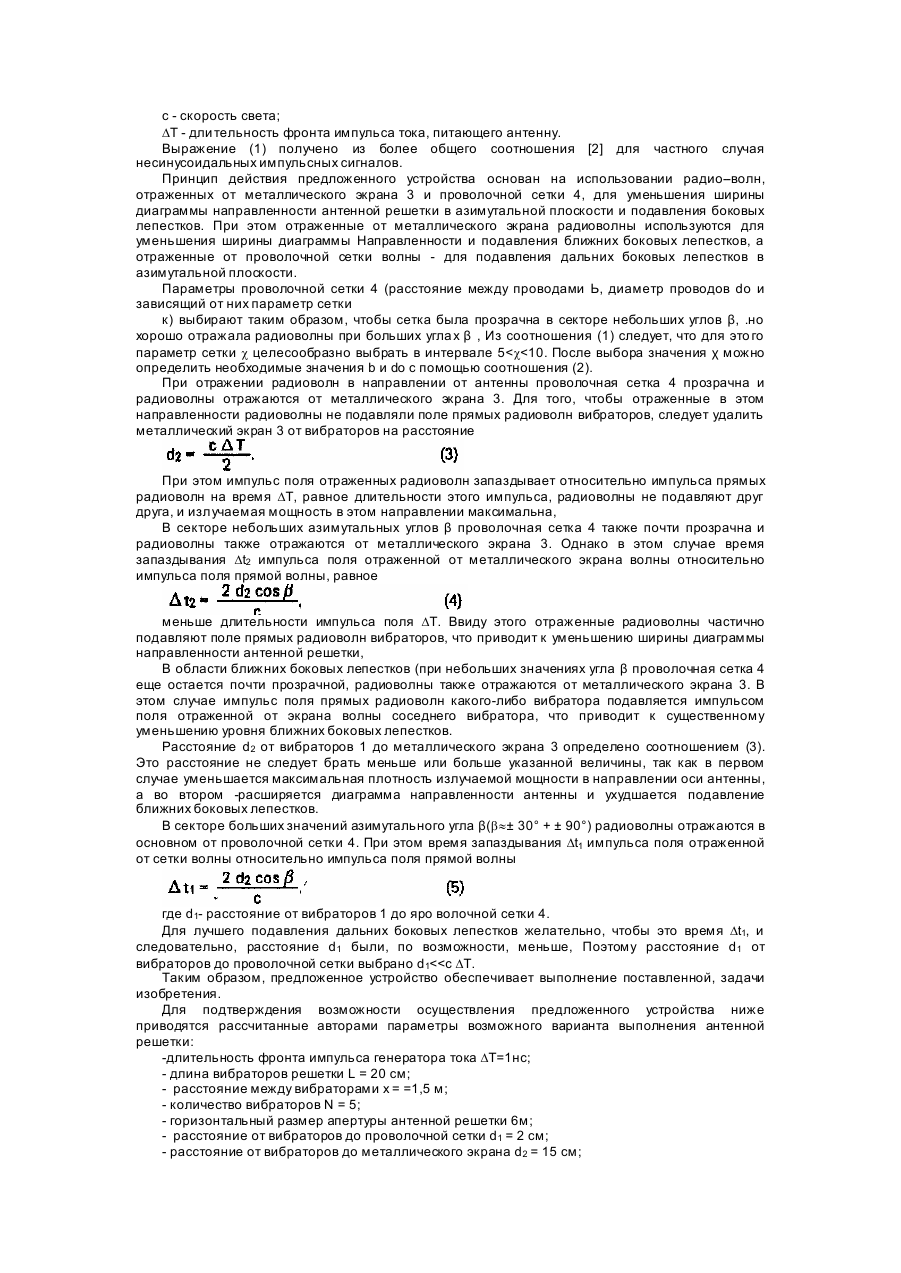

Изобретение относится к области радиотехники, в частности, антенной техники и может быть использовано в радиотехнических системах различного назначения для излучения или приема несинусоидальных импульсных сигналов очень короткой длительности (порядка 1 не и менее). В качестве прототипа выбрана вибраторная антенная решетка из равноотстоящих друг от друга параллельных вибраторов. Такая антенная решетка предназначена для излучения или приема импульсных несинусоидальных сигналов в виде видеоимпульсов очень короткой длительности. Концы каждого вибратора связаны с импульсным генератором тока с помощью двух одинаковых коаксиальных кабелей по их внутренним проводникам. Коаксиальные кабели всех вибраторов решетки имеют одинаковую длину (количество коаксиальных кабелей вдвое больше количества вибраторов). Наружные металлические оболочки всех коаксиальных кабелей заземлены. Длина вибратора L < с DΤ, а расстояние между вибраторами выбирают в соответствии с требуемой шириной диаграммы направленности антенны в горизонтальной плоскости. Уровень боковых лепестков диаграммы направленности такой антенной решетки в горизонтальной плоскости по средней мощности обратно пропорционален количеству вибраторов Ν, составляет 1/Ν и не зависит от азимутального угла b[1]. Недостатком прототипа является то, что эта антенная решетка излучает как в переднюю, так и в заднюю полусфер у, что ухудшает направленные свойства антенны. Другой недостаток состоит в том, что эта антенная решетка имеет большой уровень боковых лепестков в горизонтальной плоскости, В основу изобретения поставлена задача устранения отмеченных недостатков прототипа, которая состоит в следующем: устранение излучения в заднюю полусферу, повышение направленности антенны путем уменьшения ширины диаграммы направленности в передней полусфере и уменьшение уровня боковых лепестков диаграммы направленности в азимутальной плоскости. При этом полагается, что количество вибраторов, их конструкция и размеры антенной решетки сохраняются прежними. Решение этой задачи достигается благодаря тому, что в устройстве, содержащем параллельные проволочные вибраторы, разнесенные на одинаковые расстояния, концы которых связаны α импульсным генератором тока коаксиальными кабелями одинаковой длины, а длина вибратора меньше произведения скорости света с на длительность фронта DΤ импульса тока питающего антенну генератора, согласно изобретению, позади вибраторов на расстоянии d2 = с DΤ/2 от них установлен плоский металлический экран, а между этим экраном и вибраторами установлена сетка проводов, параллельных вибраторам, удаленная от вибраторов на расстояние d1
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory antenna array for pulse no sinusoidal pulse signals
Автори англійськоюZhukov Serhii Anatoliiovych, Bakhvalov Borys Mykolaiovych, Rodin Oleksandr Valeriiovych, Khomiakov Oleh Mykolaiovych
Назва патенту російськоюВибраторная атенная решетка для импульсных несинусоидальных сигналов
Автори російськоюЖуков Сергей Анатольевич, Бахвалов Борис Николаевич, Родин Александр Валериевич, Хомяков Олег Николаевич
МПК / Мітки
МПК: H01Q 21/06
Мітки: антенна, несинусоїдальних, решітка, вібраторна, сигналів, імпульсних
