Hизковольтhа шафа комплектhого розподільhого пристрою

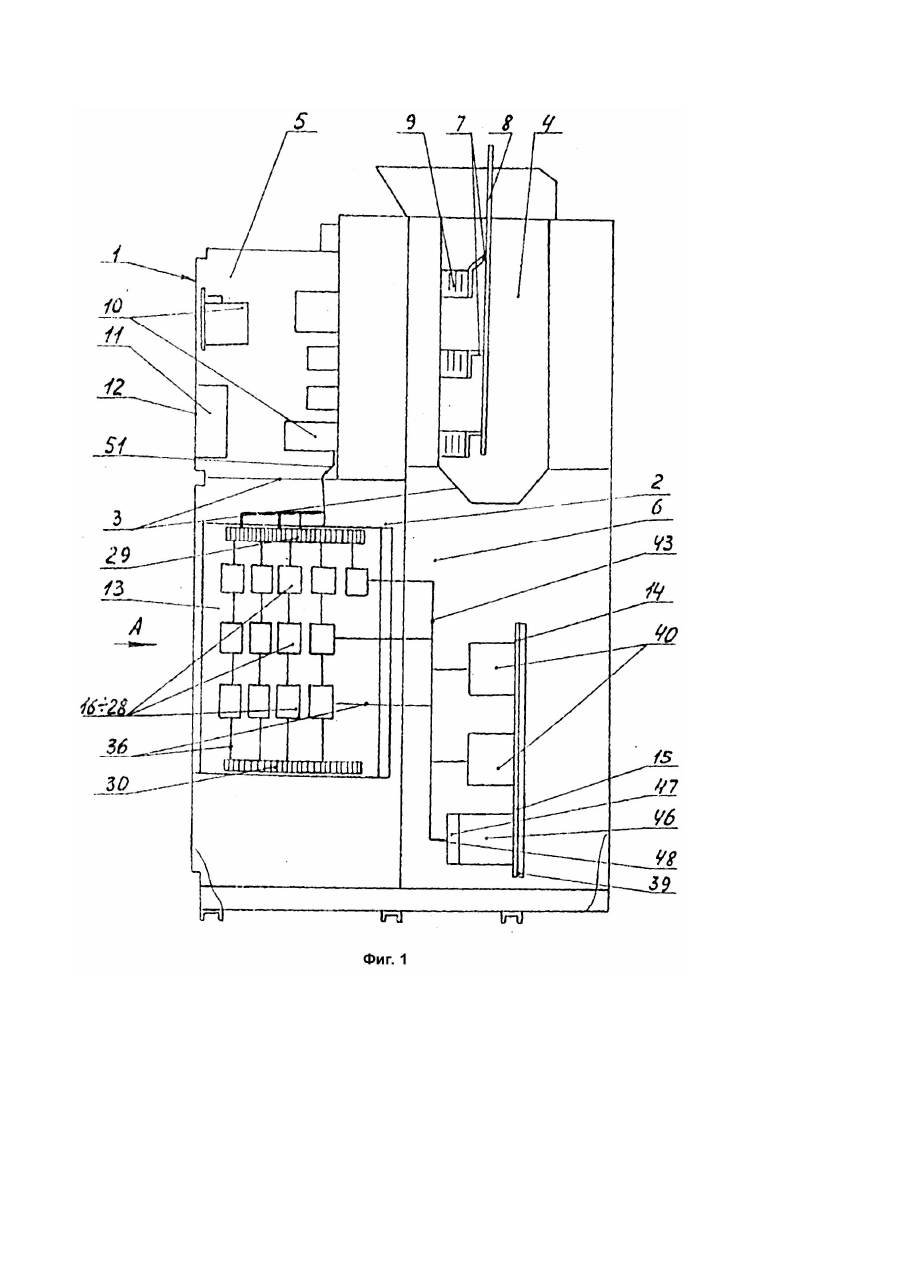

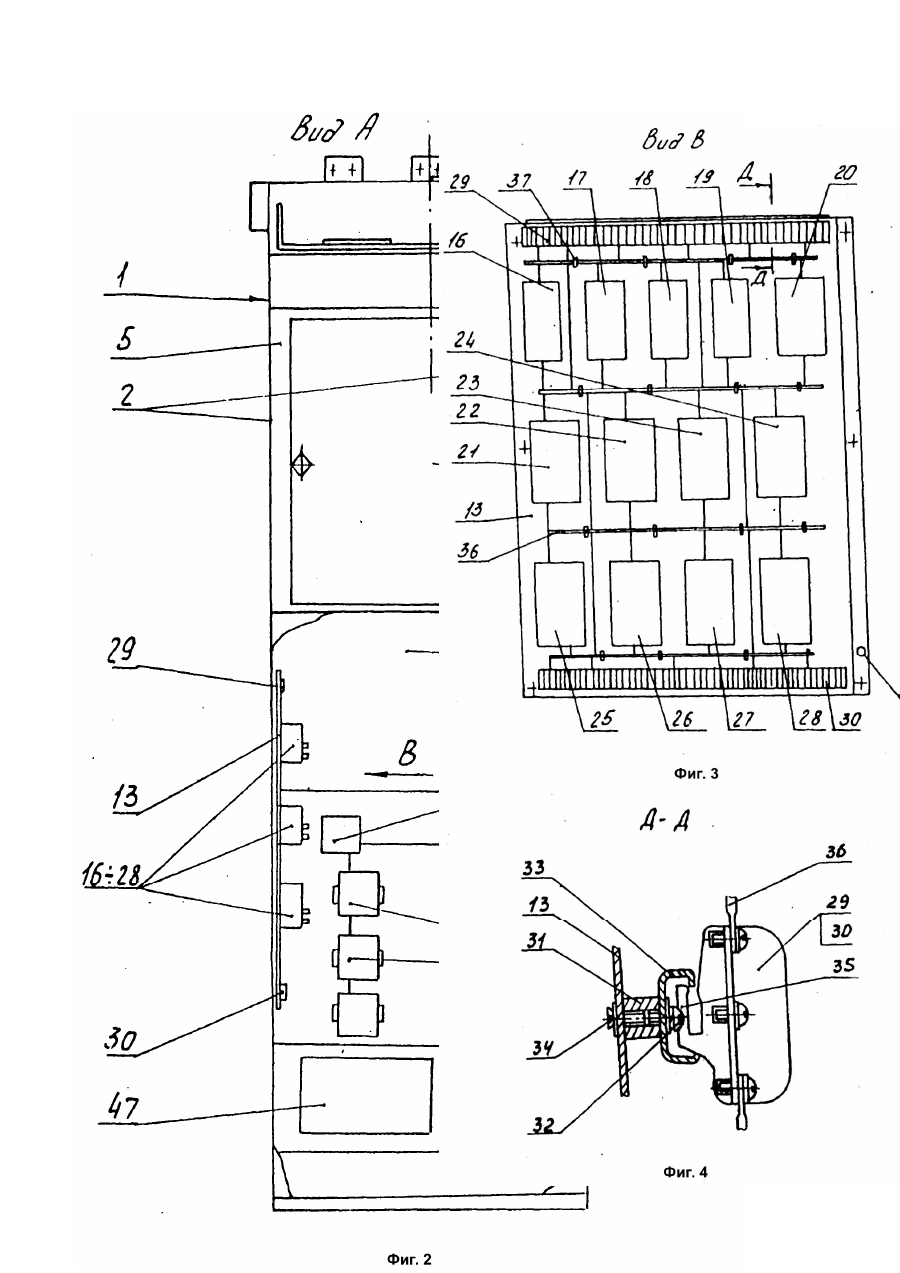

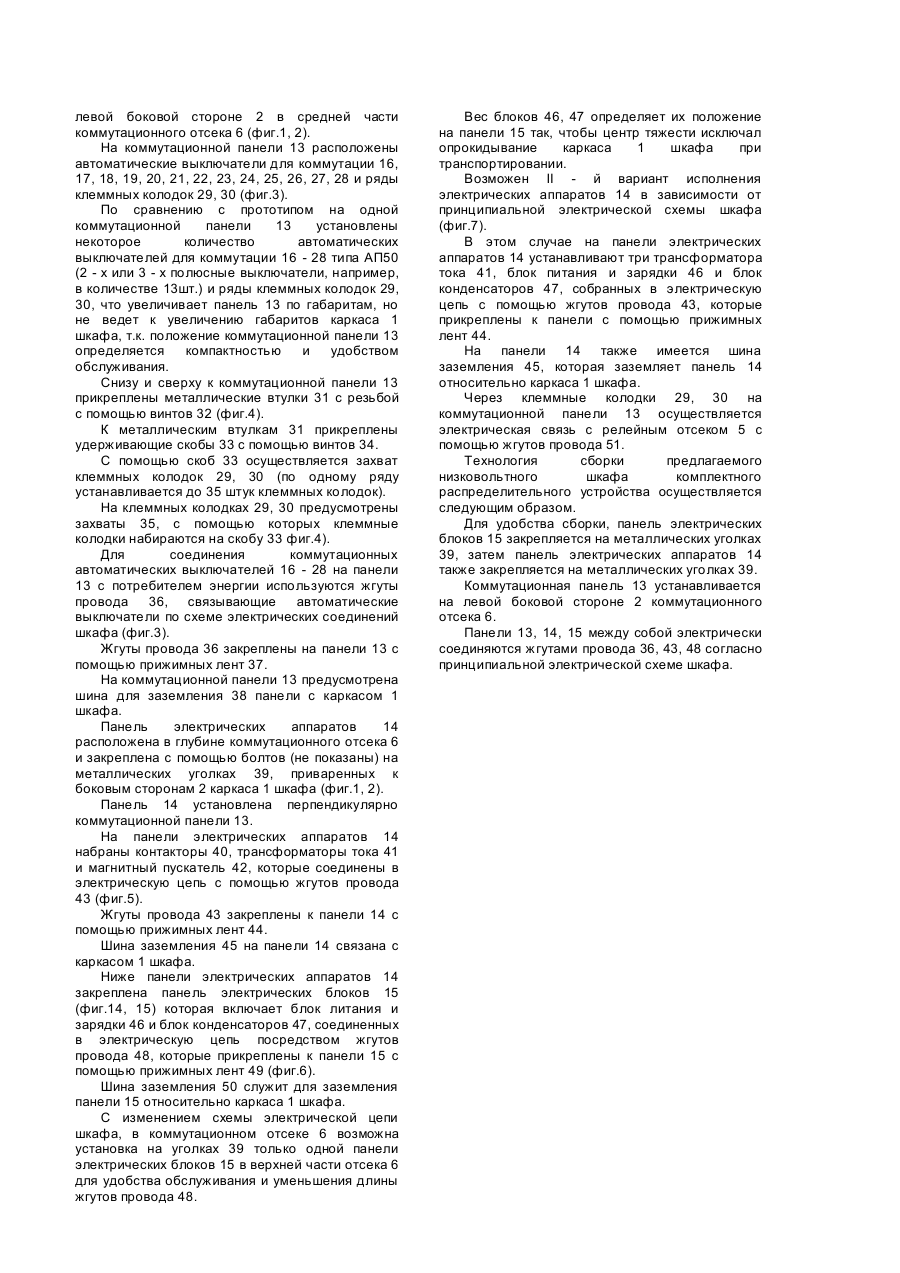

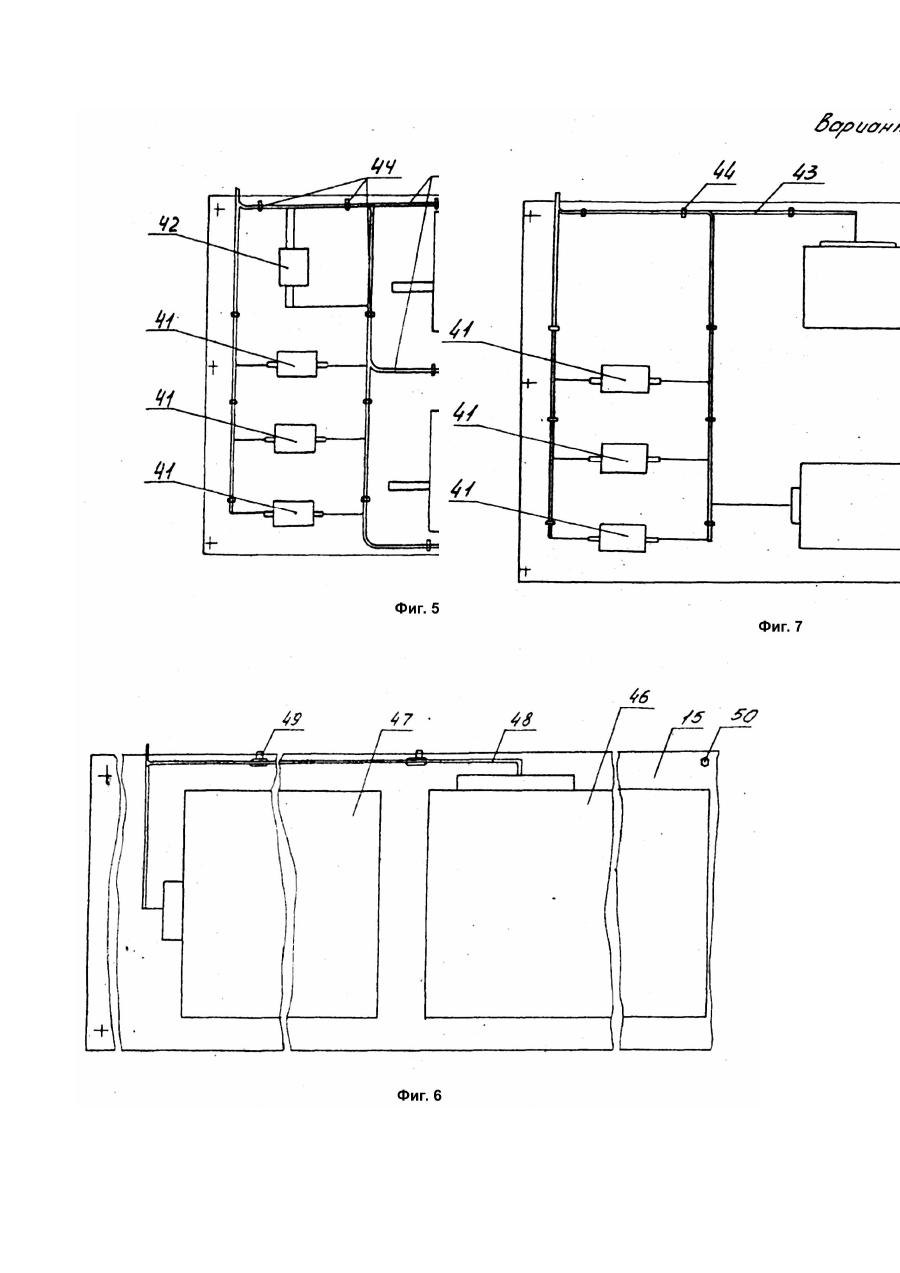

Изобретение относится к электротехнике и может быть использовано в конструкциях шкафов комплектных распределительных устройств с низковольтными аппаратами. Известный шкаф с низковольтной аппаратурой типа ШНЕА, изготовленный Запорожским заводом высоковольтной аппаратуры, в зависимости от насыщенности схемы вспомогательных электрических цепей может быть выполнен как с низковольтным выдвижным элементом, так и без него. Выдвижной элемент неподвижно закреплен в шкафу угольниками. Корпус шкафа состоит из трех отсеков сборных шин, выдвижного элемента и автоматов управления. В отсеке выдвижного элемента на панели и боковых стенках шкафа размещена аппаратура. Шкаф ШНВА закрывается дверьми. По заводскому исполнению в шкафу КРУ серии КМ-ІФ типа ШНВА выполняется одна панель с автоматическими выключателями для коммутации, а большая часть электрических аппаратов находится либо на выдвижном элементе, либо непосредственно крепится к стенкам шкафа, так как за счет больших габаритов шкафа более легко их обслуживать (т.е. осуществлять монтаж и демонтаж аппаратов). Блоки конденсаторов расположены на стенке коммутационного отсека. Недостатками устройства являются сложность конструкции, большие габариты, большой вес, насыщенность принципиальной электрической схемы низковольтными аппаратами, трудоемкость изготовления и обслуживания, а также наличие выкатного элемента, на котором находится большая часть аппаратуры. В основу изобретения поставлена задача создания низковольтного шкафа комплектного распределительного устройства, в котором новая компоновка расположения электрических низковольтных аппаратов на панелях коммутационного отсека обеспечивает снижение трудоемкости и материалоемкости, уменьшение габаритов. Поставленная задача решается тем, что низковольтный шкаф комплектного распределительного устройства, содержащий металлический каркас с боковыми сторонами, который разделен на отсеки - отсек сборных шин, релейный и коммутационный отсеки, в последнем отсеке установлены электрические низковольтные аппараты и ряды клемных колодок с удерживающими скобами, при этом на одной из боковых сторон каркаса жестко закреплена коммутационная панель, включающая автоматы для коммутации, согласно изобретению, шкаф дополнительно снабжен металлическими втулками и металлическими уголками, последние вертикально прикреплены к обеим боковым сторонам в глубине коммутационного отсека, в котором дополнительно установлены расположенные одна над другой панель электрических аппаратов и панель электрических блоков или установлена, по меньшей мере, одна панель электрических блоков, причем вышеуказанные панели расположены в плоскости, перпендикулярной коммутационной панели и жестко прикреплены к металлическим уголкам, ряды клеммных колодок установлены на коммутационной панели и прикреплены к металлическим втулкам, последние жестко прикреплены к панели и соединены с удерживающими скобами для захвата клеммных колодок. Электрические низковольтные аппараты выполнены в виде контакторов, трансформаторов тока, магнитного пускателя, блока питания и зарядки, блока конденсаторов. В I - ом варианте исполнения - в шкафу на панели электрических аппаратов установлены контакторы, трансформаторы тока и магнитный пускатель. Во II - ом варианте исполнения - в шкафу на панели электрических аппаратов установлены трансформаторы тока, блок питания и зарядки, блок конденсаторов. На панели электрических блоков установлены блок питания и зарядки, блок конденсаторов. Контакторы, трансформаторы тока, магнитный пускатель, блок питания и зарядки, и блок конденсаторов на панелях электрически соединены между собой с помощью жгутов провода. Автоматы для коммутации выполнены в виде автоматических выключателей. Автоматические выключатели на коммутационной панели электрически соединены между собой с помощью жгутов провода. Контакторы трансформаторы тока, магнитный пускатель, блок питания и зарядки и блок конденсаторов электрически соединены с автоматическими выключателями с помощью жгутов провода. Жгуты провода закреплены с помощью прижимных лент. На панелях выполнена шина для заземления с каркасом, На фиг.1 показан низковольтный шкаф комплектного распределительного устройства, фронтальный вид; на фиг.2 - вид А на фиг.1, фасад шкафа; на фиг.3 - вид В на фиг.2; на фиг.4 - сечение Д - Д на фиг.3; на фиг.5 - панель электрических аппаратов, вариант I - й; на фиг.6 панель электрических блоков; на фиг.7 - панель электрических аппаратов, вариант II - й. Низковольтный шкаф комплектного распределительного устройства состоит из частично обшитого металлического каркаса 1 с левой и правой боковыми сторонами. Шкаф разделен перегородками 3 на отсеки отсек сборных шин 4, релейный отсек 5 и коммутационный отсек 6. В отсеке сборных шин 4 отпайки 7 от сборных шин 8 закреплены к опорным изоляторам 9, установленных на одной из перегородок 3 отсека 4. Релейный отсек 5 выполнен в виде отдельной ячейки, в которой установлены приборы 10 защиты и автоматики и приборы 11 учета и сигнализации. Релейный отсек 5 выполнен с дверью 12, на которой размещены приборы учета и сигнализации 11. В коммутационном отсеке 6 установлены коммутационная панель 13, панель электрических аппаратов 14 и панель электрических блоков 15. Коммутационная панель 13 закреплена на левой боковой стороне 2 в средней части коммутационного отсека 6 (фиг.1, 2). На коммутационной панели 13 расположены автоматические выключатели для коммутации 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28 и ряды клеммных колодок 29, 30 (фиг.3). По сравнению с прототипом на одной коммутационной панели 13 установлены некоторое количество автоматических выключателей для коммутации 16 - 28 типа АП50 (2 - х или 3 - х полюсные выключатели, например, в количестве 13шт.) и ряды клеммных колодок 29, 30, что увеличивает панель 13 по габаритам, но не ведет к увеличению габаритов каркаса 1 шкафа, т.к. положение коммутационной панели 13 определяется компактностью и удобством обслуживания. Снизу и сверху к коммутационной панели 13 прикреплены металлические втулки 31 с резьбой с помощью винтов 32 (фиг.4). К металлическим втулкам 31 прикреплены удерживающие скобы 33 с помощью винтов 34. С помощью скоб 33 осуществляется захват клеммных колодок 29, 30 (по одному ряду устанавливается до 35 штук клеммных колодок). На клеммных колодках 29, 30 предусмотрены захваты 35, с помощью которых клеммные колодки набираются на скобу 33 фиг.4). Для соединения коммутационных автоматических выключателей 16 - 28 на панели 13 с потребителем энергии используются жгуты провода 36, связывающие автоматические выключатели по схеме электрических соединений шкафа (фиг.3). Жгуты провода 36 закреплены на панели 13 с помощью прижимных лент 37. На коммутационной панели 13 предусмотрена шина для заземления 38 панели с каркасом 1 шкафа. Панель электрических аппаратов 14 расположена в глубине коммутационного отсека 6 и закреплена с помощью болтов (не показаны) на металлических уголках 39, приваренных к боковым сторонам 2 каркаса 1 шкафа (фиг.1, 2). Панель 14 установлена перпендикулярно коммутационной панели 13. На панели электрических аппаратов 14 набраны контакторы 40, трансформаторы тока 41 и магнитный пускатель 42, которые соединены в электрическую цепь с помощью жгутов провода 43 (фиг.5). Жгуты провода 43 закреплены к панели 14 с помощью прижимных лент 44. Шина заземления 45 на панели 14 связана с каркасом 1 шкафа. Ниже панели электрических аппаратов 14 закреплена панель электрических блоков 15 (фиг.14, 15) которая включает блок литания и зарядки 46 и блок конденсаторов 47, соединенных в электрическую цепь посредством жгутов провода 48, которые прикреплены к панели 15 с помощью прижимных лент 49 (фиг.6). Шина заземления 50 служит для заземления панели 15 относительно каркаса 1 шкафа. С изменением схемы электрической цепи шкафа, в коммутационном отсеке 6 возможна установка на уголках 39 только одной панели электрических блоков 15 в верхней части отсека 6 для удобства обслуживания и уменьшения длины жгутов провода 48. Вес блоков 46, 47 определяет их положение на панели 15 так, чтобы центр тяжести исключал опрокидывание каркаса 1 шкафа при транспортировании. Возможен II - й вариант исполнения электрических аппаратов 14 в зависимости от принципиальной электрической схемы шкафа (фиг.7). В этом случае на панели электрических аппаратов 14 устанавливают три трансформатора тока 41, блок питания и зарядки 46 и блок конденсаторов 47, собранных в электрическую цепь с помощью жгутов провода 43, которые прикреплены к панели с помощью прижимных лент 44. На панели 14 также имеется шина заземления 45, которая заземляет панель 14 относительно каркаса 1 шкафа. Через клеммные колодки 29, 30 на коммутационной панели 13 осуществляется электрическая связь с релейным отсеком 5 с помощью жгутов провода 51. Технология сборки предлагаемого низковольтного шкафа комплектного распределительного устройства осуществляется следующим образом. Для удобства сборки, панель электрических блоков 15 закрепляется на металлических уголках 39, затем панель электрических аппаратов 14 также закрепляется на металлических уголках 39. Коммутационная панель 13 устанавливается на левой боковой стороне 2 коммутационного отсека 6. Панели 13, 14, 15 между собой электрически соединяются жгутами провода 36, 43, 48 согласно принципиальной электрической схеме шкафа.
