Багатозарядна система запуску патронів з електрозапалювачами

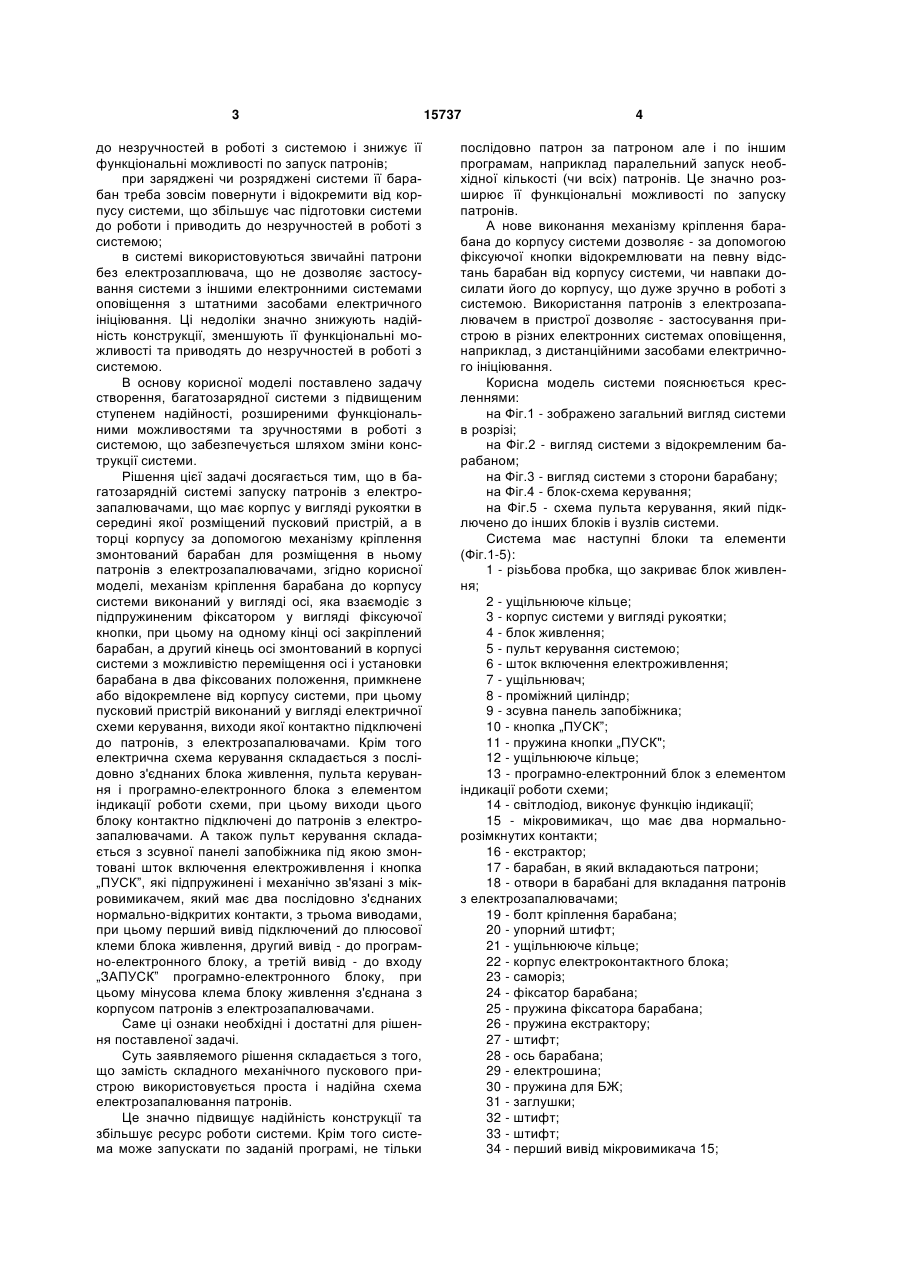

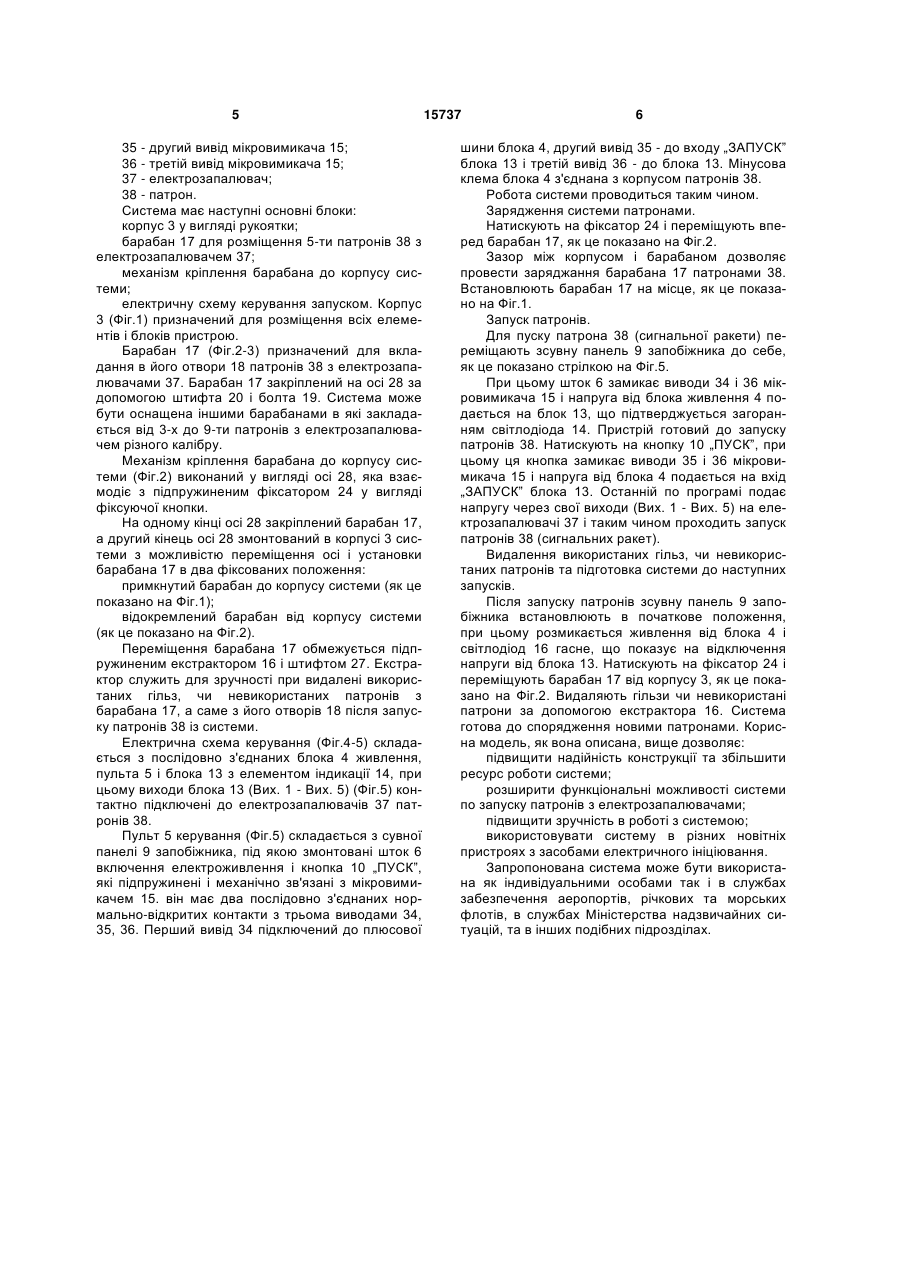

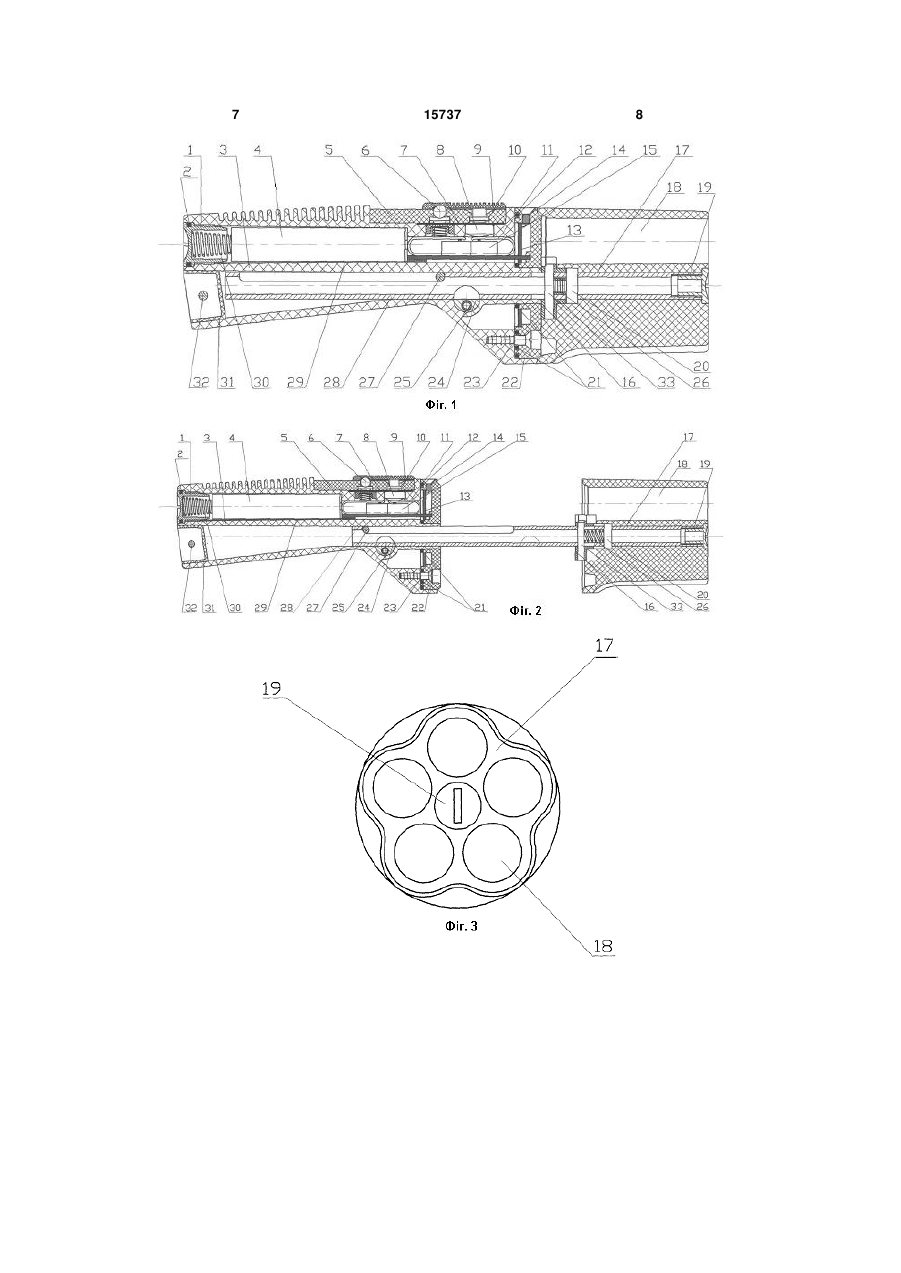

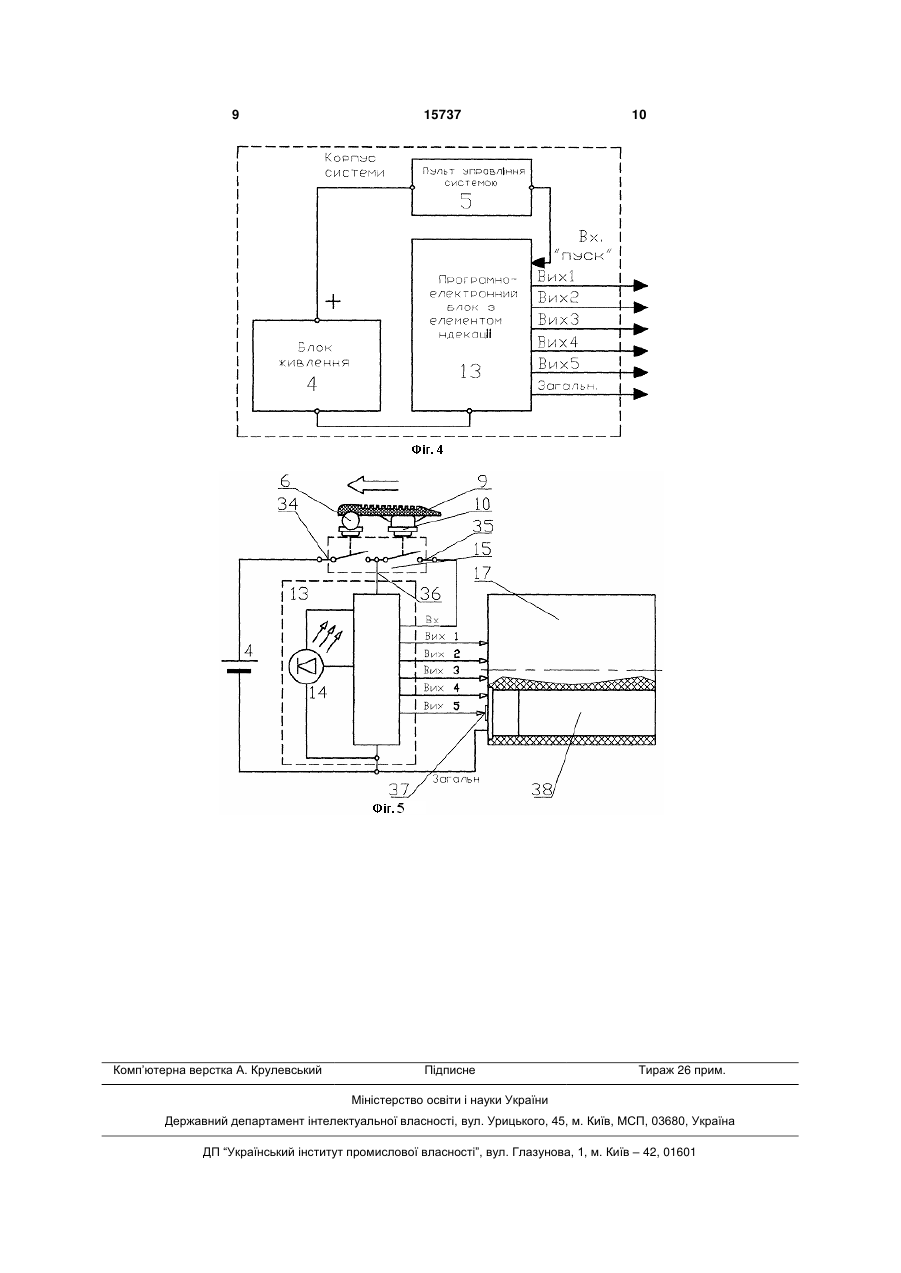

1. Багатозарядна система запуску патронів з електрозапалювачами, що має корпус у вигляді рукоятки, всередині якої розміщений пусковий пристрій, а в торці корпусу за допомогою механізму кріплення змонтований барабан для розміщення в ньому патронів з електрозапалювачами, яка відрізняється тим, що механізм кріплення барабана до корпусу системи виконаний у вигляді осі, яка взаємодіє з підпружиненим фіксатором у вигляді фіксуючої кнопки, при цьому на одному кінці осі закріплений барабан, а другий кінець осі змонтований в корпусі системи з можливістю переміщення осі і установки барабана в два фіксованих положення, примкнене або відокремлене від корпусу системи, при цьому пусковий пристрій вико U 2 (19) 1 3 до незручностей в роботі з системою і знижує її функціональні можливості по запуск патронів; при заряджені чи розряджені системи її барабан треба зовсім повернути і відокремити від корпусу системи, що збільшує час підготовки системи до роботи і приводить до незручностей в роботі з системою; в системі використовуються звичайні патрони без електрозаплювача, що не дозволяє застосування системи з іншими електронними системами оповіщення з штатними засобами електричного ініціювання. Ці недоліки значно знижують надійність конструкції, зменшують її функціональні можливості та приводять до незручностей в роботі з системою. В основу корисної моделі поставлено задачу створення, багатозарядної системи з підвищеним ступенем надійності, розширеними функціональними можливостями та зручностями в роботі з системою, що забезпечується шляхом зміни конструкції системи. Рішення цієї задачі досягається тим, що в багатозарядній системі запуску патронів з електрозапалювачами, що має корпус у вигляді рукоятки в середині якої розміщений пусковий пристрій, а в торці корпусу за допомогою механізму кріплення змонтований барабан для розміщення в ньому патронів з електрозапалювачами, згідно корисної моделі, механізм кріплення барабана до корпусу системи виконаний у вигляді осі, яка взаємодіє з підпружиненим фіксатором у вигляді фіксуючої кнопки, при цьому на одному кінці осі закріплений барабан, а другий кінець осі змонтований в корпусі системи з можливістю переміщення осі і установки барабана в два фіксованих положення, примкнене або відокремлене від корпусу системи, при цьому пусковий пристрій виконаний у вигляді електричної схеми керування, виходи якої контактно підключені до патронів, з електрозапалювачами. Крім того електрична схема керування складається з послідовно з'єднаних блока живлення, пульта керування і програмно-електронного блока з елементом індикації роботи схеми, при цьому виходи цього блоку контактно підключені до патронів з електрозапалювачами. А також пульт керування складається з зсувної панелі запобіжника під якою змонтовані шток включення електроживлення і кнопка „ПУСК”, які підпружинені і механічно зв'язані з мікровимикачем, який має два послідовно з'єднаних нормально-відкритих контакти, з трьома виводами, при цьому перший вивід підключений до плюсової клеми блока живлення, другий вивід - до програмно-електронного блоку, а третій вивід - до входу „ЗАПУСК” програмно-електронного блоку, при цьому мінусова клема блоку живлення з'єднана з корпусом патронів з електрозапалювачами. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Суть заявляемого рішення складається з того, що замість складного механічного пускового пристрою використовується проста і надійна схема електрозапалювання патронів. Це значно підвищує надійність конструкції та збільшує ресурс роботи системи. Крім того система може запускати по заданій програмі, не тільки 15737 4 послідовно патрон за патроном але і по іншим програмам, наприклад паралельний запуск необхідної кількості (чи всіх) патронів. Це значно розширює її функціональні можливості по запуску патронів. А нове виконання механізму кріплення барабана до корпусу системи дозволяє - за допомогою фіксуючої кнопки відокремлювати на певну відстань барабан від корпусу системи, чи навпаки досилати його до корпусу, що дуже зручно в роботі з системою. Використання патронів з електрозапалювачем в пристрої дозволяє - застосування пристрою в різних електронних системах оповіщення, наприклад, з дистанційними засобами електричного ініціювання. Корисна модель системи пояснюється кресленнями: на Фіг.1 - зображено загальний вигляд системи в розрізі; на Фіг.2 - вигляд системи з відокремленим барабаном; на Фіг.3 - вигляд системи з сторони барабану; на Фіг.4 - блок-схема керування; на Фіг.5 - схема пульта керування, який підключено до інших блоків і вузлів системи. Система має наступні блоки та елементи (Фіг.1-5): 1 - різьбова пробка, що закриває блок живлення; 2 - ущільнююче кільце; 3 - корпус системи у вигляді рукоятки; 4 - блок живлення; 5 - пульт керування системою; 6 - шток включення електроживлення; 7 - ущільнювач; 8 - проміжний циліндр; 9 - зсувна панель запобіжника; 10 - кнопка „ПУСК”; 11 - пружина кнопки „ПУСК"; 12 - ущільнююче кільце; 13 - програмно-електронний блок з елементом індикації роботи схеми; 14 - світлодіод, виконує функцію індикації; 15 - мікровимикач, що має два нормальнорозімкнутих контакти; 16 - екстрактор; 17 - барабан, в який вкладаються патрони; 18 - отвори в барабані для вкладання патронів з електрозапалювачами; 19 - болт кріплення барабана; 20 - упорний штифт; 21 - ущільнююче кільце; 22 - корпус електроконтактного блока; 23 - саморіз; 24 - фіксатор барабана; 25 - пружина фіксатора барабана; 26 - пружина екстрактору; 27 - штифт; 28 - ось барабана; 29 - електрошина; 30 - пружина для БЖ; 31 - заглушки; 32 - штифт; 33 - штифт; 34 - перший вивід мікровимикача 15; 5 35 - другий вивід мікровимикача 15; 36 - третій вивід мікровимикача 15; 37 - електрозапалювач; 38 - патрон. Система має наступні основні блоки: корпус 3 у вигляді рукоятки; барабан 17 для розміщення 5-ти патронів 38 з електрозапалювачем 37; механізм кріплення барабана до корпусу системи; електричну схему керування запуском. Корпус 3 (Фіг.1) призначений для розміщення всіх елементів і блоків пристрою. Барабан 17 (Фіг.2-3) призначений для вкладання в його отвори 18 патронів 38 з електрозапалювачами 37. Барабан 17 закріплений на осі 28 за допомогою штифта 20 і болта 19. Система може бути оснащена іншими барабанами в які закладається від 3-х до 9-ти патронів з електрозапалювачем різного калібру. Механізм кріплення барабана до корпусу системи (Фіг.2) виконаний у вигляді осі 28, яка взаємодіє з підпружиненим фіксатором 24 у вигляді фіксуючої кнопки. На одному кінці осі 28 закріплений барабан 17, а другий кінець осі 28 змонтований в корпусі 3 системи з можливістю переміщення осі і установки барабана 17 в два фіксованих положення: примкнутий барабан до корпусу системи (як це показано на Фіг.1); відокремлений барабан від корпусу системи (як це показано на Фіг.2). Переміщення барабана 17 обмежується підпружиненим екстрактором 16 і штифтом 27. Екстрактор служить для зручності при видалені використаних гільз, чи невикористаних патронів з барабана 17, а саме з його отворів 18 після запуску патронів 38 із системи. Електрична схема керування (Фіг.4-5) складається з послідовно з'єднаних блока 4 живлення, пульта 5 і блока 13 з елементом індикації 14, при цьому виходи блока 13 (Вих. 1 - Вих. 5) (Фіг.5) контактно підключені до електрозапалювачів 37 патронів 38. Пульт 5 керування (Фіг.5) складається з сувної панелі 9 запобіжника, під якою змонтовані шток 6 включення електроживлення і кнопка 10 „ПУСК”, які підпружинені і механічно зв'язані з мікровимикачем 15. він має два послідовно з'єднаних нормально-відкритих контакти з трьома виводами 34, 35, 36. Перший вивід 34 підключений до плюсової 15737 6 шини блока 4, другий вивід 35 - до входу „ЗАПУСК” блока 13 і третій вивід 36 - до блока 13. Мінусова клема блока 4 з'єднана з корпусом патронів 38. Робота системи проводиться таким чином. Зарядження системи патронами. Натискують на фіксатор 24 і переміщують вперед барабан 17, як це показано на Фіг.2. Зазор між корпусом і барабаном дозволяє провести заряджання барабана 17 патронами 38. Встановлюють барабан 17 на місце, як це показано на Фіг.1. Запуск патронів. Для пуску патрона 38 (сигнальної ракети) переміщають зсувну панель 9 запобіжника до себе, як це показано стрілкою на Фіг.5. При цьому шток 6 замикає виводи 34 і 36 мікровимикача 15 і напруга від блока живлення 4 подається на блок 13, що підтверджується загоранням світлодіода 14. Пристрій готовий до запуску патронів 38. Натискують на кнопку 10 „ПУСК”, при цьому ця кнопка замикає виводи 35 і 36 мікровимикача 15 і напруга від блока 4 подається на вхід „ЗАПУСК” блока 13. Останній по програмі подає напругу через свої виходи (Вих. 1 - Вих. 5) на електрозапалювачі 37 і таким чином проходить запуск патронів 38 (сигнальних ракет). Видалення використаних гільз, чи невикористаних патронів та підготовка системи до наступних запусків. Після запуску патронів зсувну панель 9 запобіжника встановлюють в початкове положення, при цьому розмикається живлення від блока 4 і світлодіод 16 гасне, що показує на відключення напруги від блока 13. Натискують на фіксатор 24 і переміщують барабан 17 від корпусу 3, як це показано на Фіг.2.Видаляють гільзи чи невикористані патрони за допомогою екстрактора 16. Система готова до спорядження новими патронами. Корисна модель, як вона описана, вище дозволяє: підвищити надійність конструкції та збільшити ресурс роботи системи; розширити функціональні можливості системи по запуску патронів з електрозапалювачами; підвищити зручність в роботі з системою; використовувати систему в різних новітніх пристроях з засобами електричного ініціювання. Запропонована система може бути використана як індивідуальними особами так і в службах забезпечення аеропортів, річкових та морських флотів, в службах Міністерства надзвичайних ситуацій, та в інших подібних підрозділах. 7 15737 8 9 Комп’ютерна верстка А. Крулевський 15737 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
