Спосіб “однозаплатної” техніки для корекції повної форми атріовентрикулярного септального дефекту
Номер патенту: 20627
Опубліковано: 15.02.2007
Автори: Руденко Костянтин Володимирович, Лазоришинець Василь Васильович, Глагола Мирослав Дмитрович, Лоскутов Олег Анатолійович, Головенко Олександр Сергійович, Сіромаха Сергій Олегович
Формула / Реферат
Спосіб „однозаплатної" техніки для корекції повної форми атріовентрикулярного септального дефекту, який передбачає формування компетентного лівого атріовентрикулярного клапана під час радикальної корекції повної форми атріовентрикулярного септального дефекту у випадках різкої дисплазії лівого атріовентрикулярного клапана, який відрізняється тим, що формування передньої стулки лівого атріовентрикулярного клапана виконують дуплікатурою перикардіальної латки на рівні атріовентрикулярного кільця і цим забезпечують додаткову площу лівого атріовентрикулярного клапана у випадках різкої його дисплазії.
Текст

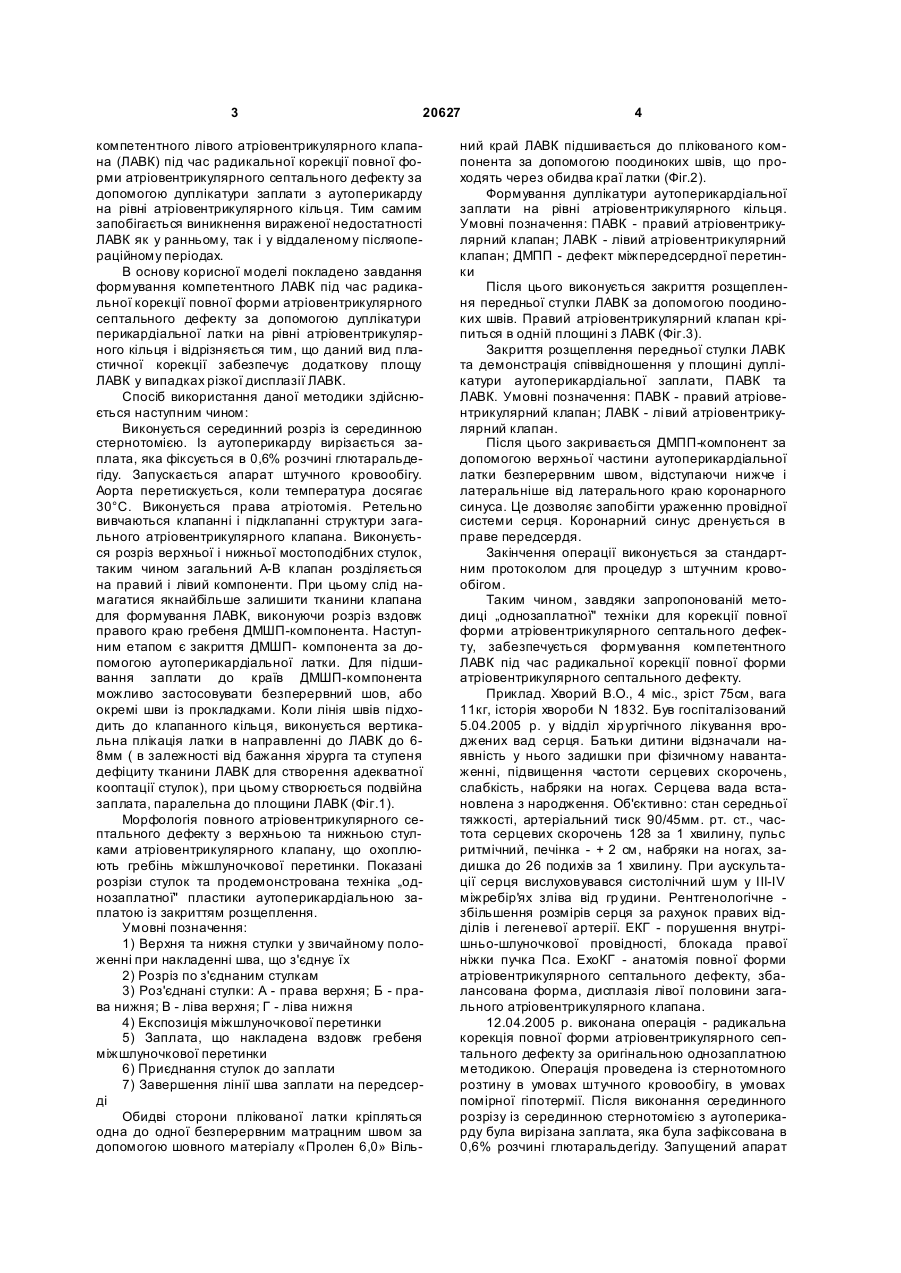

Спосіб „однозаплатної" техніки для корекції повної форми атріовентрикулярного септального 3 20627 компетентного лівого атріовентрикулярного клапана (ЛАВК) під час радикальної корекції повної форми атріовентрикулярного септального дефекту за допомогою дуплікатури заплати з аутоперикарду на рівні атріовентрикулярного кільця. Тим самим запобігається виникнення вираженої недостатності ЛАВК як у ранньому, так і у віддаленому післяопераційному періодах. В основу корисної моделі покладено завдання формування компетентного ЛАВК під час радикальної корекції повної форми атріовентрикулярного септального дефекту за допомогою дуплікатури перикардіальної латки на рівні атріовентрикулярного кільця і відрізняється тим, що даний вид пластичної корекції забезпечує додаткову площу ЛАВК у випадках різкої дисплазії ЛАВК. Спосіб використання даної методики здійснюється наступним чином: Виконується серединний розріз із серединною стернотомією. Із аутоперикарду вирізається заплата, яка фіксується в 0,6% розчині глютаральдегіду. Запускається апарат штучного кровообігу. Аорта перетискується, коли температура досягає 30°С. Виконується права атріотомія. Ретельно вивчаються клапанні і підклапанні структури загального атріовентрикулярного клапана. Виконується розріз верхньої і нижньої мостоподібних стулок, таким чином загальний А-В клапан розділяється на правий і лівий компоненти. При цьому слід намагатися якнайбільше залишити тканини клапана для формування ЛАВК, виконуючи розріз вздовж правого краю гребеня ДМШП-компонента. Наступним етапом є закриття ДМШП- компонента за допомогою аутоперикардіальної латки. Для підшивання заплати до країв ДМШП-компонента можливо застосовувати безперервний шов, або окремі шви із прокладками. Коли лінія швів підходить до клапанного кільця, виконується вертикальна плікація латки в направленні до ЛАВК до 68мм ( в залежності від бажання хірурга та ступеня дефіциту тканини ЛАВК для створення адекватної кооптації стулок), при цьому створюється подвійна заплата, паралельна до площини ЛАВК (Фіг.1). Морфологія повного атріовентрикулярного септального дефекту з верхньою та нижньою стулками атріовентрикулярного клапану, що охоплюють гребінь міжшлуночкової перетинки. Показані розрізи стулок та продемонстрована техніка „однозаплатної" пластики аутоперикардіальною заплатою із закриттям розщеплення. Умовні позначення: 1) Верхня та нижня стулки у звичайному положенні при накладенні шва, що з'єднує їх 2) Розріз по з'єднаним стулкам 3) Роз'єднані стулки: А - права верхня; Б - права нижня; В - ліва верхня; Г - ліва нижня 4) Експозиція міжшлуночкової перетинки 5) Заплата, що накладена вздовж гребеня міжшлуночкової перетинки 6) Приєднання стулок до заплати 7) Завершення лінії шва заплати на передсерді Обидві сторони плікованої латки кріпляться одна до одної безперервним матрацним швом за допомогою шовного матеріалу «Пролен 6,0» Віль 4 ний край ЛАВК підшивається до плікованого компонента за допомогою поодиноких швів, що проходять через обидва краї латки (Фіг.2). Формування дуплікатури аутоперикардіальної заплати на рівні атріовентрикулярного кільця. Умовні позначення: ПАВК - правий атріовентрикулярний клапан; ЛАВК - лівий атріовентрикулярний клапан; ДМПП - дефект міжпередсердної перетинки Після цього виконується закриття розщеплення передньої стулки ЛАВК за допомогою поодиноких швів. Правий атріовентрикулярний клапан кріпиться в одній площині з ЛАВК (Фіг.3). Закриття розщеплення передньої стулки ЛАВК та демонстрація співвідношення у площині дуплікатури аутоперикардіальної заплати, ПАВК та ЛАВК. Умовні позначення: ПАВК - правий атріовентрикулярний клапан; ЛАВК - лі вий атріовентрикулярний клапан. Після цього закривається ДМПП-компонент за допомогою верхньої частини аутоперикардіальної латки безперервним швом, відступаючи нижче і латеральніше від латерального краю коронарного синуса. Це дозволяє запобігти ураженню провідної системи серця. Коронарний синус дренується в праве передсердя. Закінчення операції виконується за стандартним протоколом для процедур з штучним кровообігом. Таким чином, завдяки запропонованій методиці „однозаплатної" техніки для корекції повної форми атріовентрикулярного септального дефекту, забезпечується формування компетентного ЛАВК під час радикальної корекції повної форми атріовентрикулярного септального дефекту. Приклад. Хворий В.О., 4 міс., зріст 75см, вага 11кг, історія хвороби N 1832. Був госпіталізований 5.04.2005 р. у відділ хір ургічного лікування вроджених вад серця. Батьки дитини відзначали наявність у нього задишки при фізичному навантаженні, підвищення частоти серцевих скорочень, слабкість, набряки на ногах. Серцева вада встановлена з народження. Об'єктивно: стан середньої тяжкості, артеріальний тиск 90/45мм. рт. ст., частота серцевих скорочень 128 за 1 хвилину, пульс ритмічний, печінка - + 2 см, набряки на ногах, задишка до 26 подихів за 1 хвилину. При аускультації серця вислуховувався систолічний шум у III-IV міжребір'ях зліва від гр удини. Рентгенологічне збільшення розмірів серця за рахунок правих відділів і легеневої артерії. ЕКГ - порушення внутрішньо-шлуночкової провідності, блокада правої ніжки пучка Пса. ЕхоКГ - анатомія повної форми атріовентрикулярного септального дефекту, збалансована форма, дисплазія лівої половини загального атріовентрикулярного клапана. 12.04.2005 р. виконана операція - радикальна корекція повної форми атріовентрикулярного септального дефекту за оригінальною однозаплатною методикою. Операція проведена із стернотомного розтину в умовах штучного кровообігу, в умовах помірної гіпотермії. Після виконання серединного розрізу із серединною стернотомією з аутоперикарду була вирізана заплата, яка була зафіксована в 0,6% розчині глютаральдегіду. Запущений апарат 5 20627 штучного кровообігу. Перетискування аорти проведено, коли центральна температура досягла 30°С. Після виконання правої атріотомії, були ретельно вивчені клапанні і підклапанні структури загального А-В клапана. Виконаний розріз верхньої і нижньої мостоподібних стулок, таким чином загальний А-В клапан був розділений на правий і лівий компоненти. За допомогою аутоперикардіальної латки був закритий ДМШП-компонент. При цьому, коли лінія швів підходила до клапанного кільця, була виконана вертикальна плікація латки в направленні до ЛАВК до 6-8мм, що дало можливість створити подвійну заплату, паралельну до площини ЛАВК. Обидві сторони плікованої латки були прикріплені одна до одної безперервним матрацним швом за допомогою Prolene 6,0. Вільний край ЛАВК був підшитий до плікованого компонента за допомогою поодиноких швів, що проходили через обидва краї латки. Після цього було виконано закриття розщеплення передньої стулки ЛАВК за допомогою поодиноких швів. ДМПП-компонент був закритий за допомогою верхньої частини аутоперикардіальної латки безперервним швом, відступаючи нижче і латеральніше від латерального краю коронарного синуса. Операцію закінчено звичайно. Тривалість операції - 6 годин. Час штучного кровообігу склав 125 хвилин. Час перетискування аорти - 57 хвилин. Післяопераційний період протікав без особливостей. Хворий був виписаний з клініки в задовільному стані. ЛІТЕРАТУРА. 1. Diseases of the heart Td.: D.G. Julian et al. - 2 nd ed. - London etc.: Saunders, 1996. - 1956р. 2. Старк И. Достижения и прогресс в лечении врожденных пороков сердца // Грудная и сердечно-сосудистая хирургия. - 1997. - №1. - С. 35-38. 3. Хучин Б., Тласкал Т., Костелка М. и др. Операции на сердце у новорожденных // Грудная и сердечно-сосудистая хирургия. - 1997. - №1. - С. 27-31. 6 4. Bando К, Turrentine MW, Sun K, Sharp TG, Ensing GJ, Miller AP, Kesler KA, Binford RS, Carlos GN, Hurwitz RA, Caldwell RL, Darrah RK, Hubbad J, Cordes TM, Girod DA, King H, Brown JW Surgical management of complete atrioventricular defects. J. Thorac Cardiovasc Surg 1995; 110:1543-1554. 5. Twedell JS, Litwin SB, Berger S, Friedberg DZ, Thomas JP, Frommelt PC, Frommelt MA, Pelech AN, Lewis DA, Fedderly RT, Mussatto KA, Kessel MW. Twenty - year e xperience with repair of complete atrioventricular septal defects. Ann Thorac Surg 1996;62:419-424. 6. Rastelli GC, Ongley PA, Kirklin JW, McGoon DC. Surgical repair of the complete form of persistent common atrioventricular canal. J. Thorac Cardiovasc Surg 1968; 55:299-308. 7. Reddy VM, McElhinney DB, Brook MM, Parry AJ, Hanley FL. Atrioventricular valve function after single patch repair of complete atrioventricular septal defect in infancy: how early shold repair be attempted. J. Thorac Cardiovasc Surg 1998; 115:1032-1040. 8. Najm HK, Coles JG, Endo М, Stephens D, Rebeyka IM, Williams WG,Freedom RM. Complete atrioventricular septal defects. Results of repair, risk factors and freedom for reoperation. Circulation 1997; 96 (Suppl. II): 11311-11315 9. Porier NC, Williams WG, Van Arsdell GS, Coles JG, Smallhorn JF, Omran A., Freedom RM. A novel repair for patients with atrioventricular septal defect requiring reoperation for left atriventricular valve regurgitation. Eur. J Cardiothorac. Surg 2000:18:54-61. 10. Mavroudis С, Weinstein G, Turley K, Ebert PA. Surgicxal management of complete atriventricular defect. J. Thorac Cardiovasc Surg 1982; 83:670-679. 11. Wilcox BR, Jones DR, Frantz EG, Brink LW., Henry GW, Mill MR, Anderson RH. Anatomically sound, simplified approach to repair of 'complete' atrioventricular septal defect. Ann Thorac Surg 1997; 64:487-494. 7 20627 8 9 Комп’ютерна в ерстка А. Крулевський 20627 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійською"one-patch" technique for correcting complete form in atrioventricular septal defect
Автори англійськоюRudenko Kostiantyn Volodymyrovych, Hlahola Myroslav Dmytrovych, Siromakha Serhii Olehovych, Holovenko Oleksandr Serhiiovych, Lazoryshynets Vasyl Vasyliovych
Назва патенту російськоюОднозаплатная методика для коррекции полной формы атриовентрикулярного септального дефекта
Автори російськоюРуденко Константин Владимирович, Глагола Мирослав Дмитриевич, Сиромаха Сергей Олегович, Головенко Александр Сергеевич, Лазоришинец Василий Васильевич
МПК / Мітки
МПК: A61B 17/00
Мітки: атріовентрикулярного, септального, спосіб, техніки, однозаплатної, повної, корекції, дефекту, форми
