Крісло

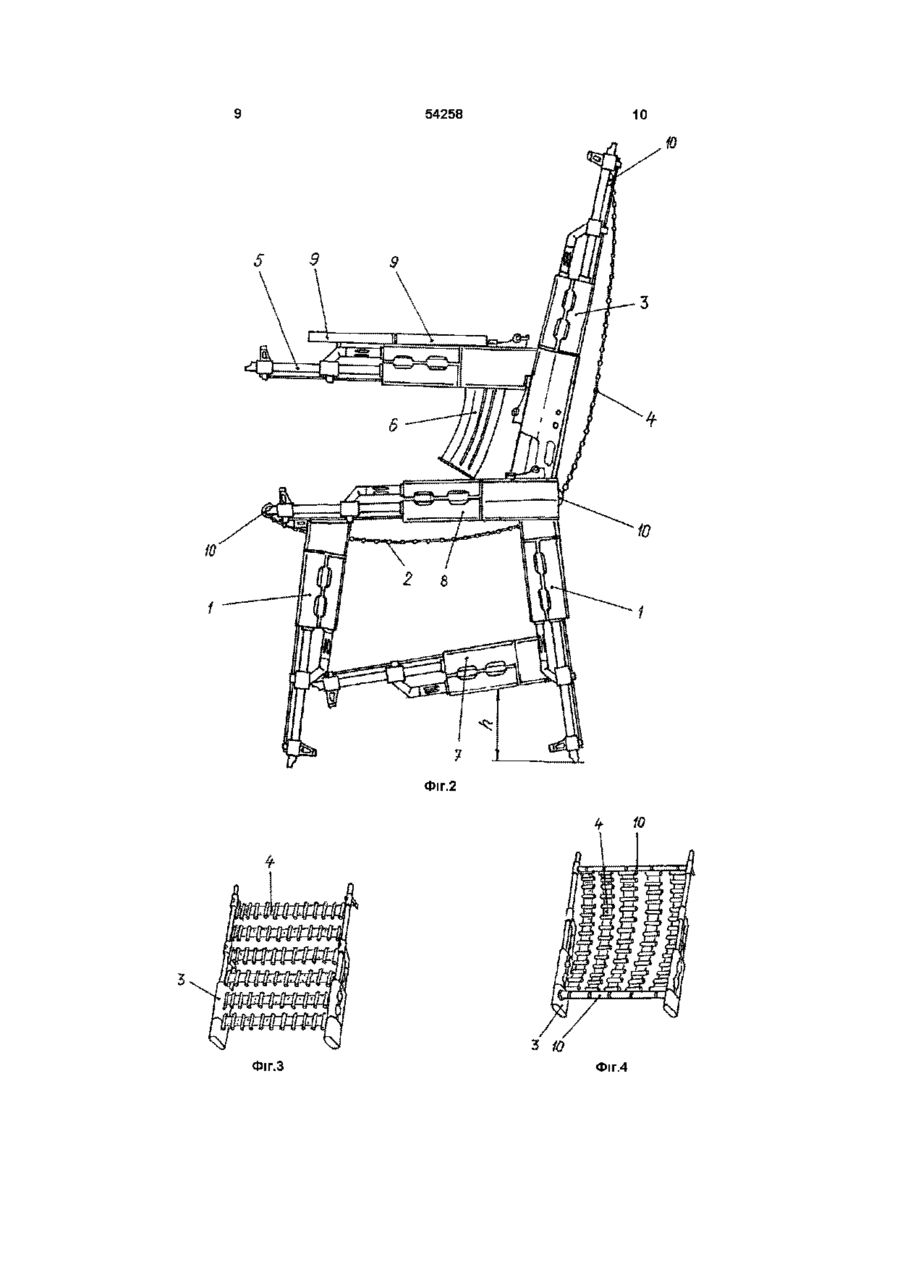

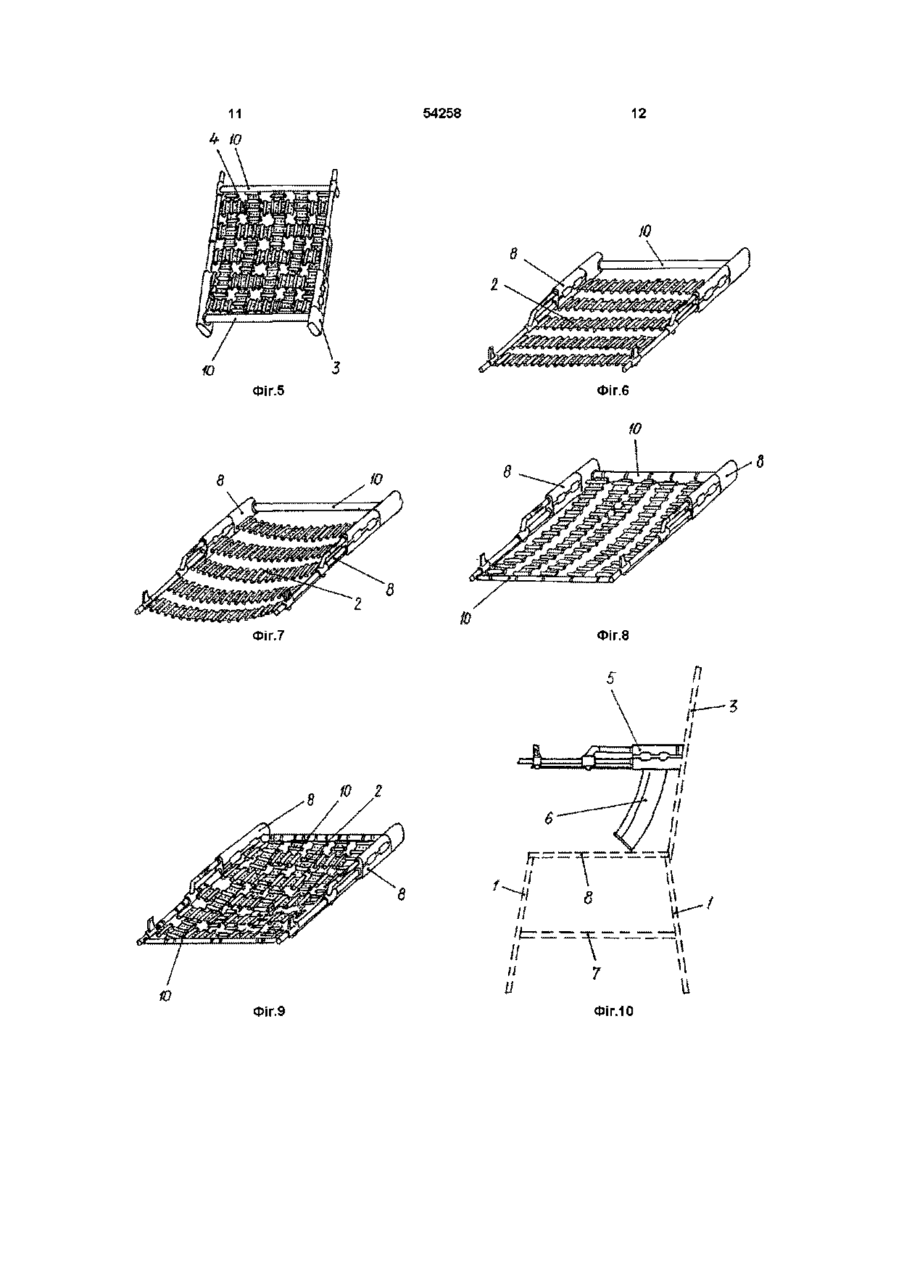

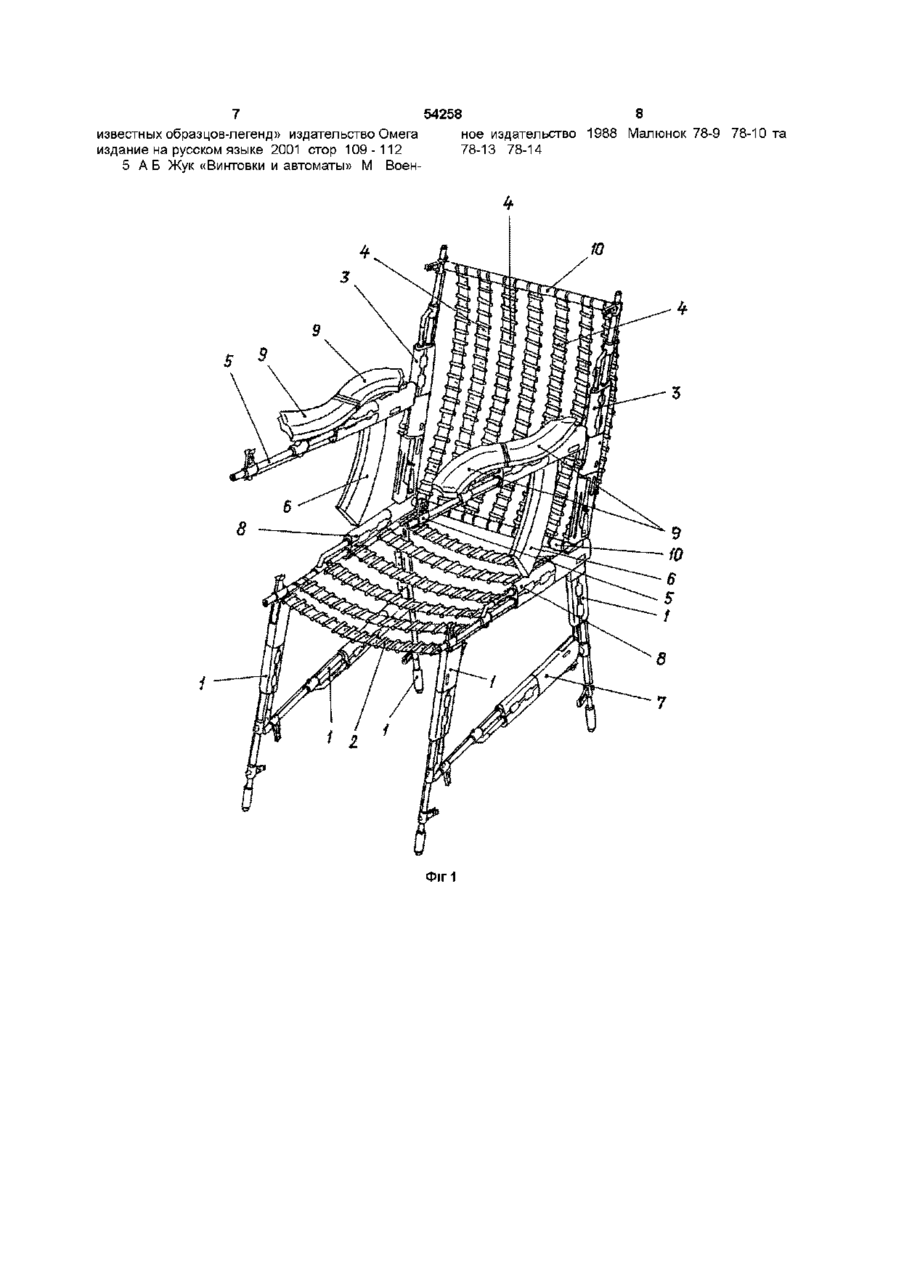

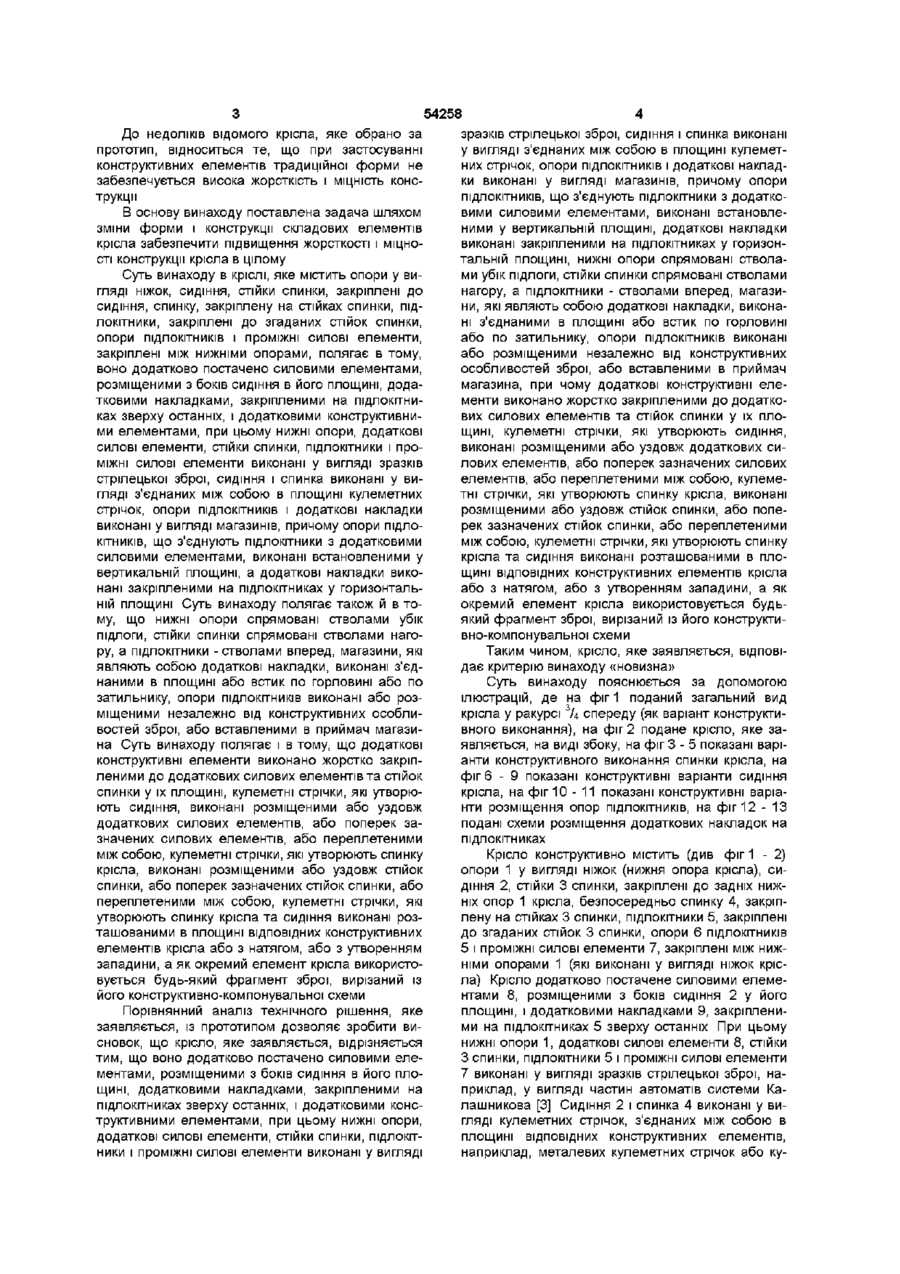

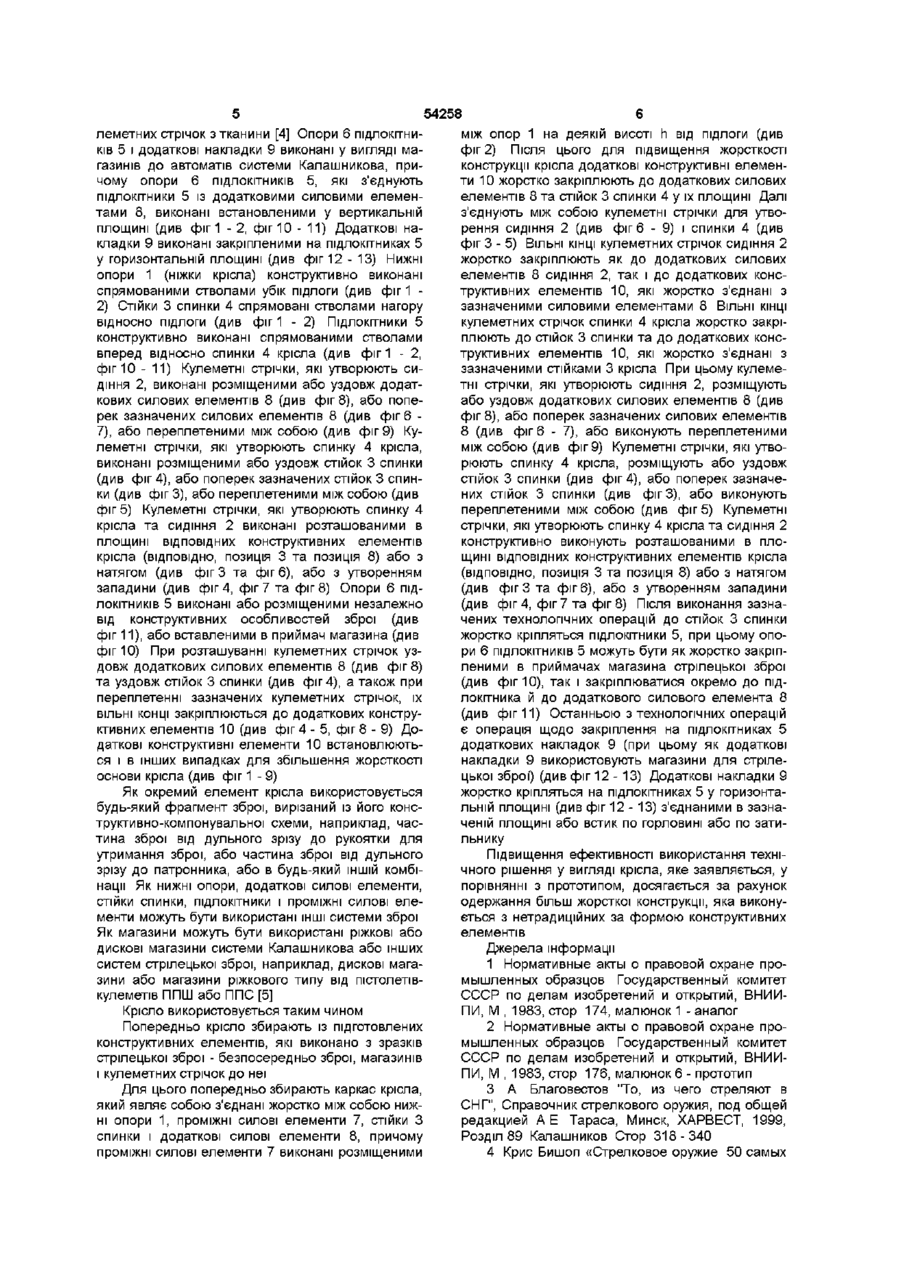

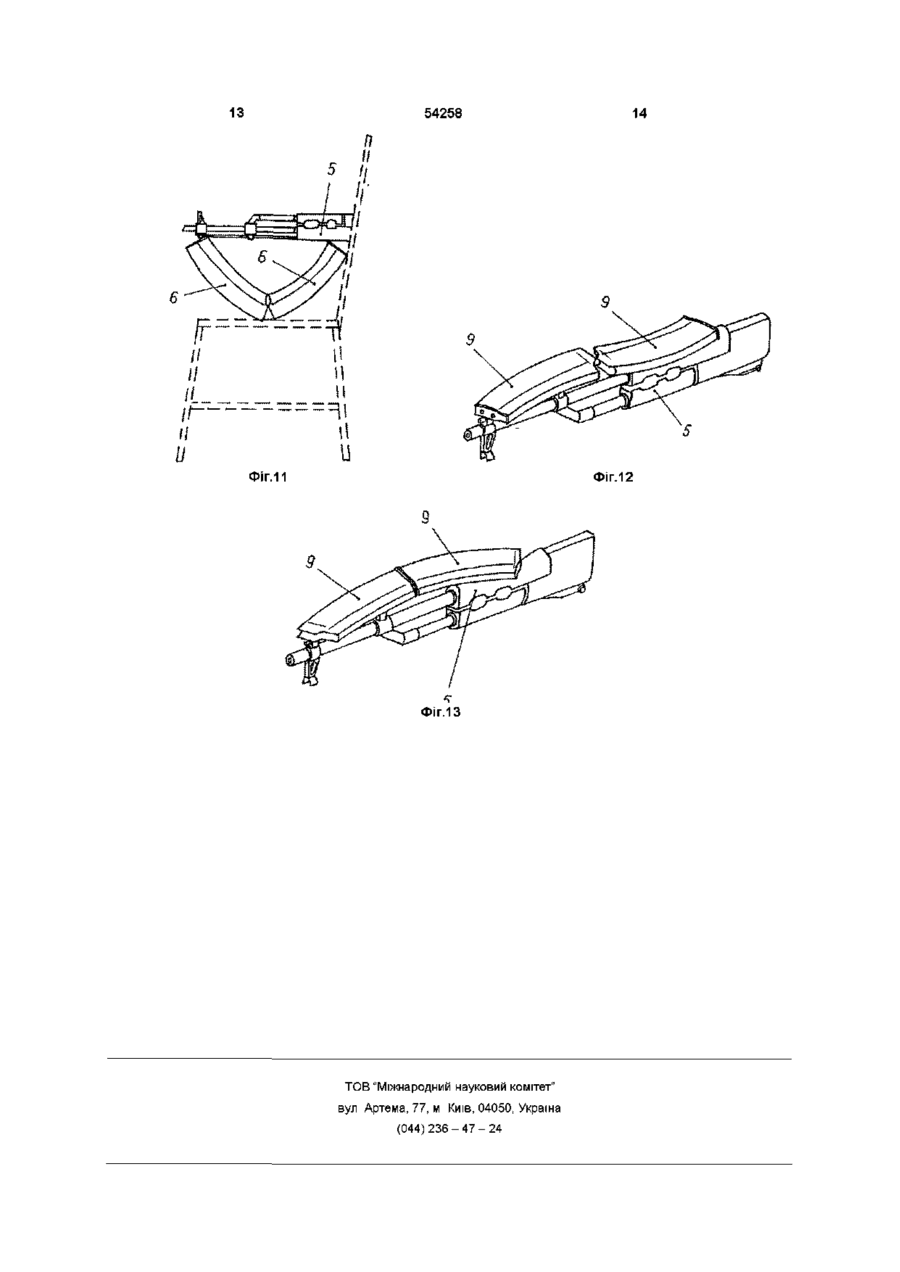

1 Крісло, що містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, ПІДЛОКІТНИКИ, закріплені до згаданих стійок спинки, опори ПІДЛОКІТНИКІВ і проміжні силові елементи, закріплені між нижніми опорами, яке відрізняється тим, що воно оснащено додатковими силовими елементами, розміщеними з боків сидіння в його площині, додатковими накладками, закріпленими на підлокітниках зверху останніх, і додатковими конструктивними елементами, при цьому нижні опори, додаткові силові елементи, стійки спинки, ПІДЛОКІТНИКИ і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в площині кулеметних стрічок, опори ПІДЛОКІТНИКІВ і додаткові накладки виконані у вигляді магазинів, причому опори ПІДЛОКІТНИКІВ, ЩО з'єднують ПІДЛОКІТНИКИ з додатковими силовими елементами, виконані встановленими у вертикальній площині, а додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині 2 Крісло за п 1, яке відрізняється тим, що нижні Винахід відноситься до області задоволення потреб людини, зокрема, до предметів меблі, а саме, до крісел Відомо крісло, що містить сидіння, ніжки, спинку і ПІДЛОКІТНИКИ [1] До недоліків відомого крісла відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жор опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а ПІДЛОКІТНИКИ - стволами вперед 3 Крісло за п 1, яке відрізняється тим, що магазини, які являють собою додаткові накладки, виконані з'єднаними в площині або в стик по горловині, або по затильнику 4 Крісло за п 1, яке відрізняється тим, що опори ПІДЛОКІТНИКІВ виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина 5 Крісло за п 1, яке відрізняється тим, що додаткові конструктивні елементи виконано жорстко закріпленими до додаткових силових елементів та стійок спинки у їх площині 6 Крісло за п 1, яке відрізняється тим, що кулеметні стрічки, які утворюють сидіння, виконані розміщеними або уздовж додаткових силових елементів, або поперек зазначених силових елементів, або переплетеними між собою 7 Крісло за п 1, яке відрізняється тим, що кулеметні стрічки, які утворюють спинку крісла, виконані розміщеними або уздовж стійок спинки, або поперек зазначених стійок спинки, або переплетеними між собою 8 Крісло за п 1, п 5 та п 6, яке відрізняється тим, що кулеметні стрічки, які утворюють спинку крісла та сидіння виконані розташованими в площині ВІДПОВІДНИХ конструктивних елементів крісла або з натягом, або з утворенням западини 9 Крісло за пп 1-7, яке відрізняється тим, що як окремий елемент крісла використовується будьякий фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми сткість конструкції Найбільш близьким технічним рішенням, обраним за прототип, є крісло, що містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, ПІДЛОКІТНИКИ, закріплені до згаданих стійок спинки, опори ПІДЛОКІТНИКІВ і проміжні силові елементи, закріплені між нижніми опорами [2] 00 ю ю 54258 До недоліків відомого крісла, яке обрано за прототип, відноситься те, що при застосуванні конструктивних елементів традиційної форми не забезпечується висока жорсткість і МІЦНІСТЬ конструкції В основу винаходу поставлена задача шляхом зміни форми і конструкції складових елементів крісла забезпечити підвищення жорсткості і МІЦНОСТІ конструкції крісла в цілому Суть винаходу в кріслі, яке містить опори у вигляді ніжок, сидіння, стійки спинки, закріплені до сидіння, спинку, закріплену на стійках спинки, ПІДЛОКІТНИКИ, закріплені до згаданих стійок спинки, опори ПІДЛОКІТНИКІВ і проміжні силові елементи, закріплені між нижніми опорами, полягає в тому, воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, додатковими накладками, закріпленими на підлокітниках зверху останніх, і додатковими конструктивними елементами, при цьому нижні опори, додаткові силові елементи, стійки спинки, ПІДЛОКІТНИКИ і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в площині кулеметних стрічок, опори ПІДЛОКІТНИКІВ і додаткові накладки виконані у вигляді магазинів, причому опори ПІДЛОКІТНИКІВ, що з'єднують ПІДЛОКІТНИКИ з додатковими силовими елементами, виконані встановленими у вертикальній площині, а додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині Суть винаходу полягає також й в тому, що нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а ПІДЛОКІТНИКИ - стволами вперед, магазини, які являють собою додаткові накладки, виконані з'єднаними в площині або встик по горловині або по затильнику, опори ПІДЛОКІТНИКІВ виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина Суть винаходу полягає і в тому, що додаткові конструктивні елементи виконано жорстко закріпленими до додаткових силових елементів та стійок спинки у їх площині, кулеметні стрічки, які утворюють сидіння, виконані розміщеними або уздовж додаткових силових елементів, або поперек зазначених силових елементів, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла, виконані розміщеними або уздовж стійок спинки, або поперек зазначених стійок спинки, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла та сидіння виконані розташованими в площині ВІДПОВІДНИХ конструктивних елементів крісла або з натягом, або з утворенням западини, а як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми Порівнянний аналіз технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що крісло, яке заявляється, відрізняється тим, що воно додатково постачено силовими елементами, розміщеними з боків сидіння в його площині, додатковими накладками, закріпленими на підлокітниках зверху останніх, і додатковими конструктивними елементами, при цьому нижні опори, додаткові силові елементи, стійки спинки, ПІДЛОКІТНИКИ і проміжні силові елементи виконані у вигляді зразків стрілецької зброї, сидіння і спинка виконані у вигляді з'єднаних між собою в площині кулеметних стрічок, опори ПІДЛОКІТНИКІВ і додаткові накладки виконані у вигляді магазинів, причому опори ПІДЛОКІТНИКІВ, що з'єднують ПІДЛОКІТНИКИ з додатко вими силовими елементами, виконані встановленими у вертикальній площині, додаткові накладки виконані закріпленими на підлокітниках у горизонтальній площині, нижні опори спрямовані стволами убік підлоги, стійки спинки спрямовані стволами нагору, а ПІДЛОКІТНИКИ - стволами вперед, магазини, які являють собою додаткові накладки, виконані з'єднаними в площині або встик по горловині або по затильнику, опори ПІДЛОКІТНИКІВ виконані або розміщеними незалежно від конструктивних особливостей зброї, або вставленими в приймач магазина, при чому додаткові конструктивні елементи виконано жорстко закріпленими до додаткових силових елементів та стійок спинки у їх площині, кулеметні стрічки, які утворюють сидіння, виконані розміщеними або уздовж додаткових силових елементів, або поперек зазначених силових елементів, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла, виконані розміщеними або уздовж стійок спинки, або поперек зазначених стійок спинки, або переплетеними між собою, кулеметні стрічки, які утворюють спинку крісла та сидіння виконані розташованими в площині ВІДПОВІДНИХ конструктивних елементів крісла або з натягом, або з утворенням западини, а як окремий елемент крісла використовується будьякий фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми Таким чином, крісло, яке заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 поданий загальний вид крісла у ракурсі % спереду (як варіант конструктивного виконання), на фіг 2 подане крісло, яке заявляється, на виді збоку, на фіг 3 - 5 показані варіанти конструктивного виконання спинки крісла, на фіг 6 - 9 показані конструктивні варіанти сидіння крісла, на фіг 1 0 - 1 1 показані конструктивні варіанти розміщення опор ПІДЛОКІТНИКІВ, на фіг 12 - 13 подані схеми розміщення додаткових накладок на підлокітниках Крісло конструктивно містить (див фіг 1 - 2) опори 1 у вигляді ніжок (нижня опора крісла), сидіння 2, стійки 3 спинки, закріплені до задніх нижніх опор 1 крісла, безпосередньо спинку 4, закріплену на стійках 3 спинки, ПІДЛОКІТНИКИ 5, закріплені до згаданих стійок 3 спинки, опори 6 ПІДЛОКІТНИКІВ 5 і проміжні силові елементи 7, закріплені між нижніми опорами 1 (які виконані у вигляді ніжок крісла) Крісло додатково постачене силовими елементами 8, розміщеними з боків сидіння 2 у його площині, і додатковими накладками 9, закріпленими на підлокітниках 5 зверху останніх При цьому нижні опори 1, додаткові силові елементи 8, стійки З спинки, ПІДЛОКІТНИКИ 5 і проміжні силові елементи 7 виконані у вигляді зразків стрілецької зброї, наприклад, у вигляді частин автоматів системи Калашникова [3] Сидіння 2 і спинка 4 виконані у вигляді кулеметних стрічок, з'єднаних між собою в площині ВІДПОВІДНИХ конструктивних елементів, наприклад, металевих кулеметних стрічок або ку 54258 леметних стрічок з тканини [4] Опори 6 ПІДЛОКІТНИКІВ 5 і додаткові накладки 9 виконані у вигляді магазинів до автоматів системи Калашникова, причому опори 6 ПІДЛОКІТНИКІВ 5, які з'єднують ПІДЛОКІТНИКИ 5 із додатковими силовими елементами 8, виконані встановленими у вертикальній площині (див фіг 1 - 2, фіг 10 - 11) Додаткові накладки 9 виконані закріпленими на підлокітниках 5 у горизонтальній площині (див фіг 12 - 13) Нижні опори 1 (ніжки крісла) конструктивно виконані спрямованими стволами убік підлоги (див фіг 1 2) Стійки 3 спинки 4 спрямовані стволами нагору відносно підлоги (див фіг 1 - 2) ПІДЛОКІТНИКИ 5 конструктивно виконані спрямованими стволами вперед відносно спинки 4 крісла (див фіг 1 - 2, фіг 10 - 11) Кулеметні стрічки, які утворюють сидіння 2, виконані розміщеними або уздовж додаткових силових елементів 8 (див фіг 8), або поперек зазначених силових елементів 8 (див фіг 6 7), або переплетеними між собою (див фіг 9) Кулеметні стрічки, які утворюють спинку 4 крісла, виконані розміщеними або уздовж стійок 3 спинки (див фіг 4), або поперек зазначених стійок 3 спинки (див фіг 3), або переплетеними між собою (див фіг 5) Кулеметні стрічки, які утворюють спинку 4 крісла та сидіння 2 виконані розташованими в площині ВІДПОВІДНИХ конструктивних елементів крісла (ВІДПОВІДНО, ПОЗИЦІЯ 3 та позиція 8) або з натягом (див фіг 3 та фіг 6), або з утворенням западини (див фіг 4, фіг 7 та фіг 8) Опори 6 ПІДЛОКІТНИКІВ 5 виконані або розміщеними незалежно від конструктивних особливостей зброї (див фіг 11), або вставленими в приймач магазина (див фіг 10) При розташуванні кулеметних стрічок уздовж додаткових силових елементів 8 (див фіг 8) та уздовж стійок 3 спинки (див фіг 4), а також при переплетенні зазначених кулеметних стрічок, їх ВІЛЬНІ конці закріплюються до додаткових конструктивних елементів 10 (див фіг 4 - 5, фіг 8 - 9) Додаткові конструктивні елементи 10 встановлюються і в інших випадках для збільшення жорсткості основи крісла (див фіг 1 - 9) Як окремий елемент крісла використовується будь-який фрагмент зброї, вирізаний із його конструктивно-компонувальної схеми, наприклад, частина зброї від дульного зрізу до рукоятки для утримання зброї, або частина зброї від дульного зрізу до патронника, або в будь-який ІНШІЙ комбінації Як нижні опори, додаткові силові елементи, стійки спинки, ПІДЛОКІТНИКИ і проміжні силові елементи можуть бути використані ІНШІ системи зброї Як магазини можуть бути використані ріжкові або дискові магазини системи Калашникова або інших систем стрілецької зброї, наприклад, дискові магазини або магазини ріжкового типу від пістолетівкулеметів ППШ або ППС [5] Крісло використовується таким чином Попередньо крісло збирають із підготовлених конструктивних елементів, які виконано з зразків стрілецької зброї - безпосередньо зброї, магазинів і кулеметних стрічок до неї Для цього попередньо збирають каркас крісла, який являє собою з'єднані жорстко між собою нижні опори 1, проміжні силові елементи 7, стійки З спинки і додаткові силові елементи 8, причому проміжні силові елементи 7 виконані розміщеними між опор 1 на деякій висоті h від підлоги (див фіг 2) Після ЦЬОГО Д Л Я підвищення жорсткості конструкції крісла додаткові конструктивні елементи 10 жорстко закріплюють до додаткових силових елементів 8 та стійок 3 спинки 4 у їх площині Далі з'єднують між собою кулеметні стрічки для утворення сидіння 2 (див фіг 6 - 9) і спинки 4 (див фіг 3 - 5) ВІЛЬНІ КІНЦІ кулеметних стрічок сидіння 2 жорстко закріплюють як до додаткових силових елементів 8 сидіння 2, так і до додаткових конструктивних елементів 10, які жорстко з'єднані з зазначеними силовими елементами 8 ВІЛЬНІ КІНЦІ кулеметних стрічок спинки 4 крісла жорстко закріплюють до стійок 3 спинки та до додаткових конструктивних елементів 10, які жорстко з'єднані з зазначеними стійками 3 крісла При цьому кулеметні стрічки, які утворюють сидіння 2, розміщують або уздовж додаткових силових елементів 8 (див фіг 8), або поперек зазначених силових елементів 8 (див фіг 6 - 7), або виконують переплетеними між собою (див фіг 9) Кулеметні стрічки, які утворюють спинку 4 крісла, розміщують або уздовж стійок 3 спинки (див фіг 4), або поперек зазначених стійок 3 спинки (див фігЗ), або виконують переплетеними між собою (див фіг 5) Кулеметні стрічки, які утворюють спинку 4 крісла та сидіння 2 конструктивно виконують розташованими в площині ВІДПОВІДНИХ конструктивних елементів крісла (ВІДПОВІДНО, ПОЗИЦІЯ 3 та позиція 8) або з натягом (див фіг 3 та фіг 6), або з утворенням западини (див фіг 4, фіг 7 та фіг 8) Після виконання зазначених технологічних операцій до стійок 3 спинки жорстко кріпляться ПІДЛОКІТНИКИ 5, при цьому опори 6 ПІДЛОКІТНИКІВ 5 можуть бути як жорстко закріпленими в приймачах магазина стрілецької зброї (див фіг 10), так і закріплюватися окремо до підлокітника й до додаткового силового елемента 8 (див фіг 11) Останньою з технологічних операцій є операція щодо закріплення на підлокітниках 5 додаткових накладок 9 (при цьому як додаткові накладки 9 використовують магазини для стрілецької зброї) (див фіг 1 2 - 1 3 ) Додаткові накладки 9 жорстко кріпляться на підлокітниках 5 у горизонтальній площині (див фіг 12 - 13) з'єднаними в зазначеній площині або встик по горловині або по затильнику Підвищення ефективності використання технічного рішення у вигляді крісла, яке заявляється, у порівнянні з прототипом, досягається за рахунок одержання більш жорсткої конструкції, яка виконується з нетрадиційних за формою конструктивних елементів Джерела інформації 1 Нормативные акты о правовой охране промышленных образцов Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М , 1983, стор 174, малюнок 1 - аналог 2 Нормативные акты о правовой охране промышленных образцов Государственный комитет СССР по делам изобретений и открытий, ВНИИПИ, М , 1983, стор 176, малюнок 6 - прототип 3 А Благовестов "То, из чего стреляют в СНГ", Справочник стрелкового оружия, под общей редакцией А Е Тараса, Минск, ХАРВЕСТ, 1999, Розділ 89 Калашников Стор 3 1 8 - 3 4 0 4 Крис Бишоп «Стрелковое оружие 50 самых 8 1988 Малюнок 78-9 78-10 та ное издательство 78-13 78-14 54258 известных образцов-легенд» издательство Омега издание на русском языке 2001 стор 109-112 5 А Б Жук «Винтовки и автоматы» М Воен ю Фіг 1 54258 5 10 9 Фіг.2 З Ю Фіг.З Фіг.4 54258 12 ФІГ.5 Фіг.6 ФІГ.7 Фіг.8 Ю 2 ФІГ.9 Фіг.Ю 13 54258 Фіг.11 14 Фіг.12 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
