1. Нагреватель для местной вулканизации, выполненный в виде гибкой пластины, имеющей наружные изолирующие слои и расположенный между ними рядами по площади пластины прово­лочный электронагревательный элемент, изогну­тый в перпендикулярной поверхности пластины плоскости по форме циклически повторяющегося профиля одинаковой амплитуды, отличающийся тем, что, с целью снижения расхода электро­энергии, электронагревательный элемент заклю­чен в подложку текстильной структуры, причем не менее 80 % его поверхности расположено у повер­хности одной из сторон пластины, а между наруж­ным изолирующим слоем противоположной стороны пластины и электронагревательным эле­ментом размещен теплоизолирующий экран.

2. Нагреватель по п. 1, отличающийся тем, что теплоизолирующий экран выполнен из стеклот­кани.

3. Нагреватель по п. 1, отличающийся тем, что теплоизолирующий экран выполнен из асботкани.

Текст

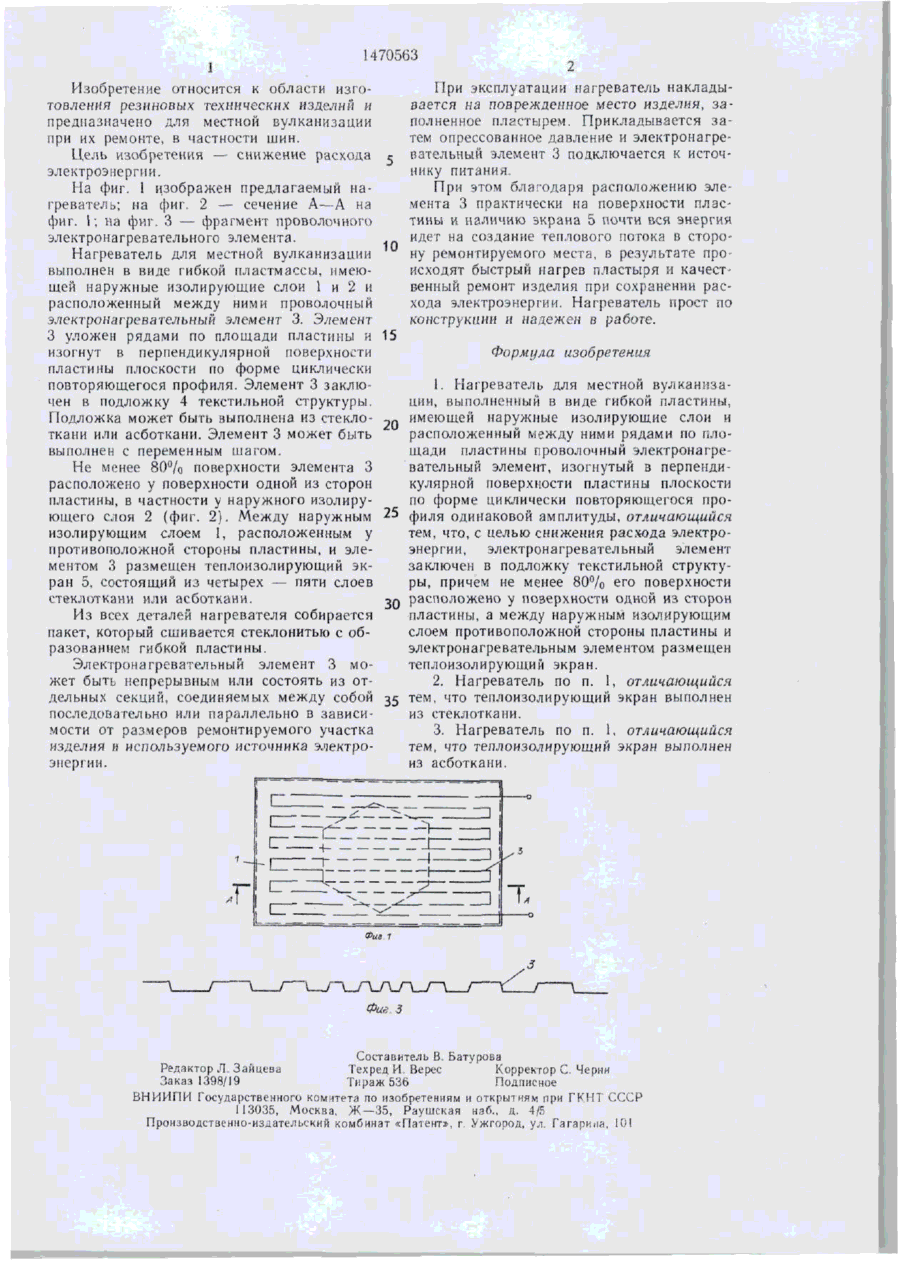

Изобретение касается изготовления резиновых технических изделий и предназна А чено для местной вулканизации при ремонте, в частности, шин. Цель изобретения * снижение расхода электроэнергии. Для этот проволочный электронагревательный э* t мент 3 заключен в подложку 4 тексти гьной структуры, выполненную из стеклоткани или асботканн. Не менее 80°/0 поверхности •> мента 3 расположено у поверхности одной из сторон гибкой пластины. Между наружным изолирующим слоем 1 противоположной стороны пластины и элементом 3 размещен теплоизолирующий экран 5. Нагреватель обеспечивает образование теплового потока, направленного в стором\ ремонтируемого места. В результате происходит быстрый разогрев последнего и сокращается расход энергии. 2 з.п. ф-лы, 3 ил. 8 А V \ \ / \ \ \ \ \ з?-" V Фиг. 2 СП О) 00 1470563 1 При эксплуатации нагреватель накладыИзобретение относится к области изговается на поврежденное место изделия, затовления резиновых технических изделий и полненное пластырем. Прикладывается запредназначено для местной вулканизации тем опрессованное давление и электронагрепри их ремонте, в частности шин. вательный элемент 3 подключается к источЦель изобретения -- снижение расхода нику питания. электроэнергии. При этом благодаря расположению элеНа фиг. 1 изображен предлагаемый намента 3 практически на поверхности пласгреватель; па фиг. 2 - - сечение А—А на тины и наличию экрана 5 почти вся энергия фиг. 1; на фиг. 3 — фрагмент проволочного идет на создание теплового потока в стороэлектронагревательного элемента. Нагреватель для местной вулканизации 10 ну ремонтируемого места, в результате происходят быстрый нагрев пластыря и качествыполнен в виде гибкой пластмассы, имеювенный ремонт изделия при сохранении расщей наружные изолирующие слои 1 и 2 и хода электроэнергии. Нагреватель прост по расположенный между ними проволочный конструкции и надежен в работе. электронагревательный элемент 3. Элемент 3 уложен рядами по площади пластины и 15 изогнут в перпендикулярной поверхности Формула изобретения пластины плоскости по форме циклически повторяющегося профиля. Элемент 3 заклю1. Нагреватель для местной вулканизачен в подложку 4 текстильной структуры. ции, выполненный в виде гибкой пластины, Подложка может быть выполнена из стекло- ? ( , имеющей наружные изолирующие слои и гкани или асботкани. Элемент 3 может быть расположенный между ними рядами по пловыполнен с переменным шагом. щади пластины проволочный электронагревательный элемент, изогнутый з перпендиНе менее 80% поверхности элемента 3 кулярной поверхности пластины плоскости расположено у поверхности одной из сторон по форме циклически повторяющегося пропластины, в частности у наружного изолирующего слоя 2 (фиг. 2). Между наружным 25 филя одинаковой амплитуды, отличающийся тем, что, с целью снижения расх-ода электроизолирующим слоем 1, расположенным у энергии, электронагревательный элемент противоположной стороны пластины, и элезаключен в подложку текстильной структументом 3 размещен теплоизолирующий экры, причем не менее 80% е г 0 поверхности ран 5, состоящий из четырех — пяти слоев расположено у позерхности одной из сторон стеклоткани или асботкани. пластины, а между наружным изолирующим Из всех деталей нагревателя собирается слоем противоположной стороны пластины и пакет, который сшивается стеклонитью с обэлектронагревательным элементом размещен разованием гибкой пластины. теплоизолирующий экран. Электронагревательный элемент 3 может быть непрерывным или состоять из от2. Нагреватель по п. 1, отличающийся дельных секций, соединяемых между собой 35 т е м - ч т о теплоизолирующий экран выполнен последовательно или параллельно в зависииз стеклоткани. мости от размеров ремонтируемого участка 3. Нагреватель по п. 1, отличающийся изделия и используемого источника электротем, что теплоизолирующий экран выполнен энергии. из асботкани. Фиг 7 Фив і Составитель В. Батурова Редактор Л Зайцева Техред И Верес Корректор С Черни Заказ 1398/19 Тираж 636 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН1 СССР 1130,35, Москва, Ж—35, Раушская нэ*г. д. 4/5 Производственно-издательский комбинат «Патент», г, Ужгород, ул. Гагаркна, 10!
