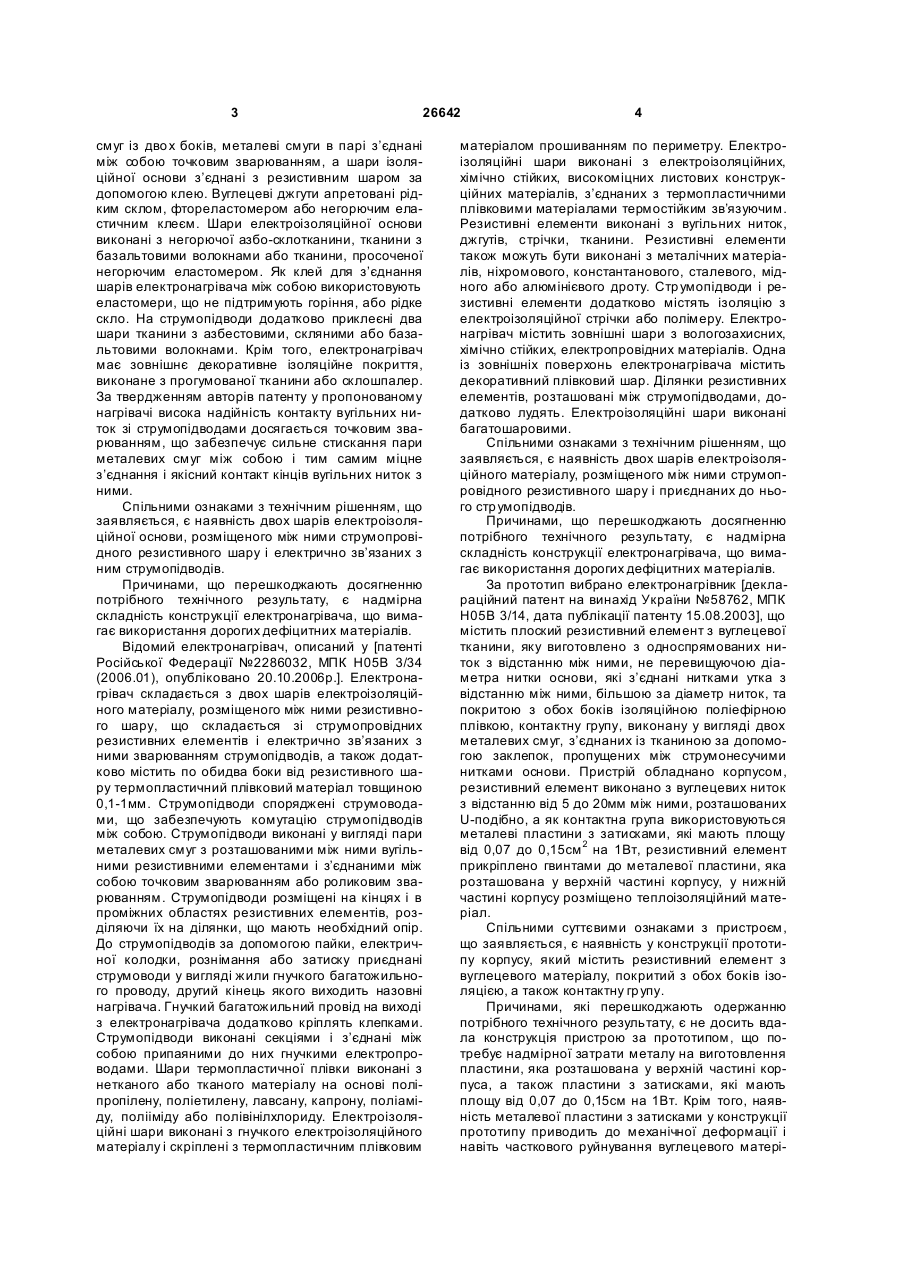

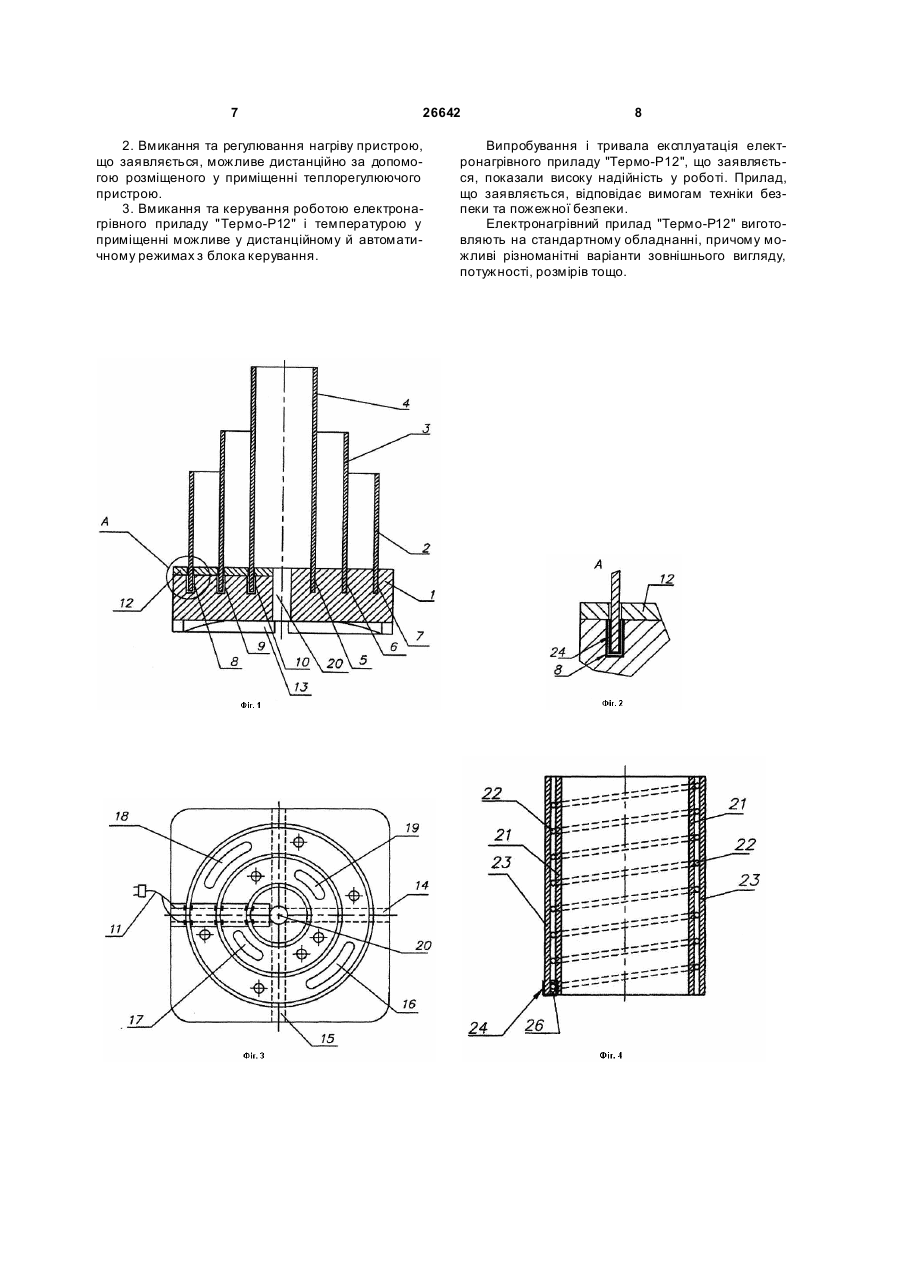

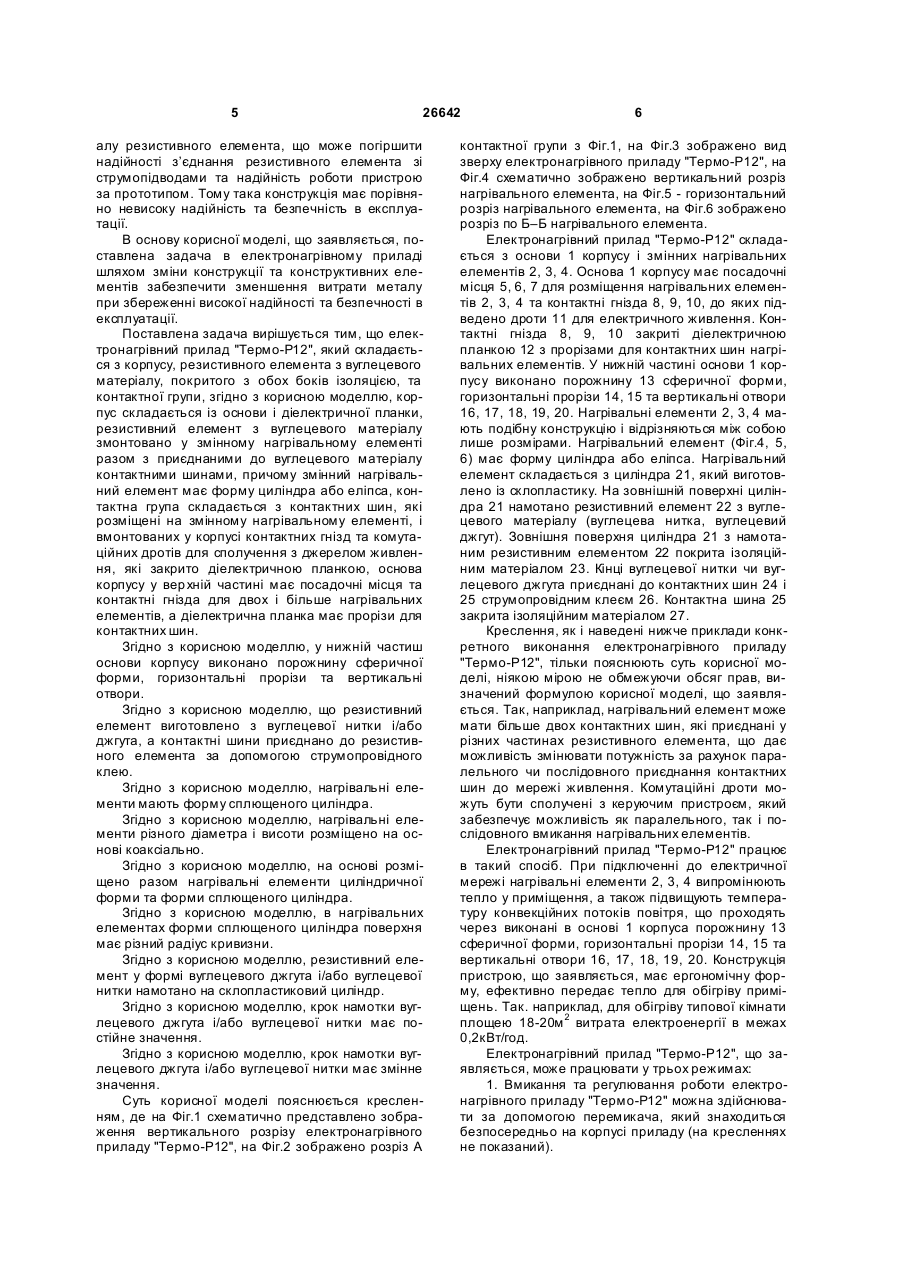

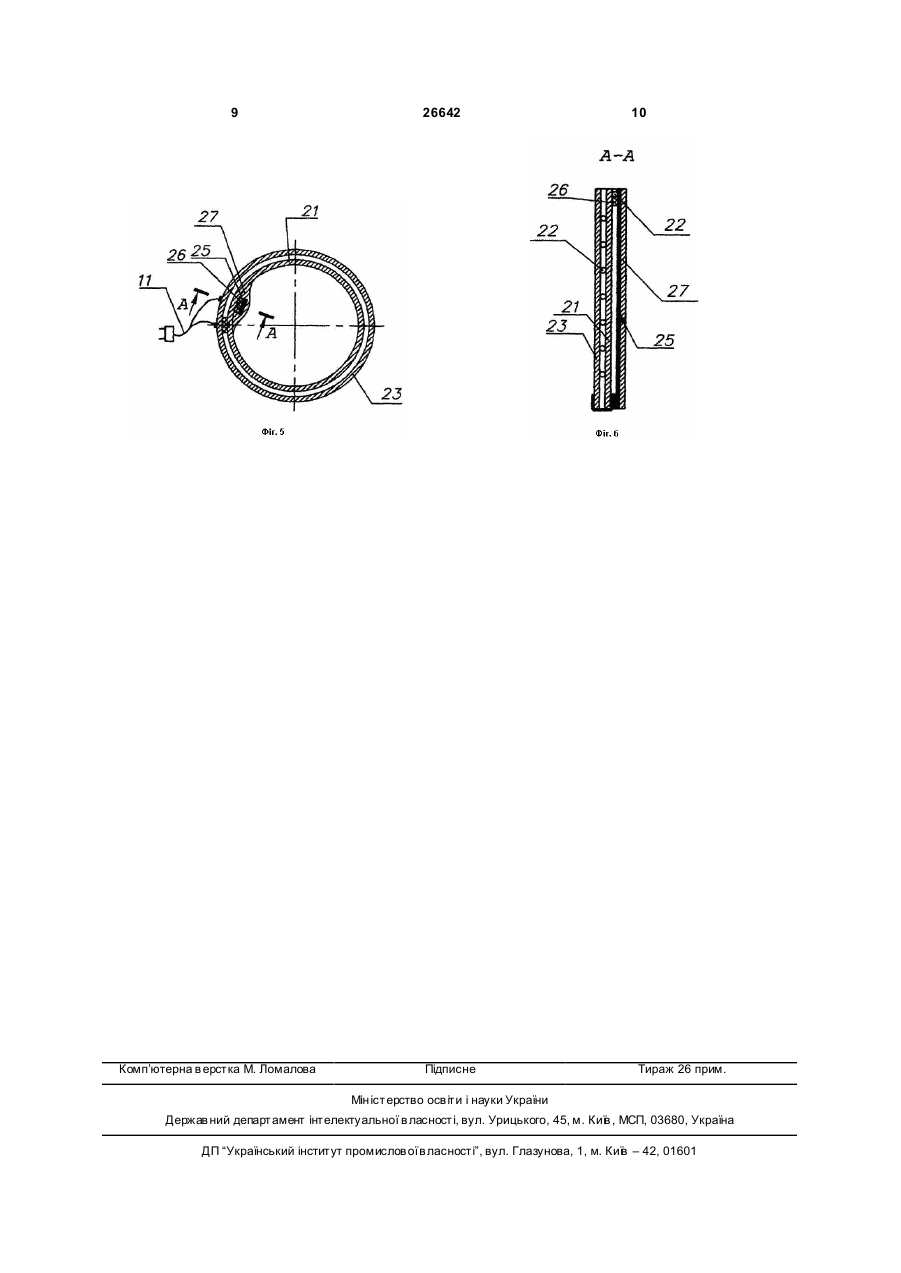

1. Електронагрівний прилад, що складається з корпусу, резистивного елемента з вуглецевого матеріалу, покритого з обох боків ізоляцією, та контактної групи, який відрізняється тим, що корпус складається із основи і діелектричної планки, резистивний елемент з вуглецевого матеріалу змонтовано у змінному нагрівальному елементі разом з приєднаними до вуглецевого матеріалу контактними шинами, причому змінний нагрівальний елемент має форму циліндра або еліпса, контактна група складається з контактних шин, які розміщені на змінному нагрівальному елементі, і вмонтованих у корпусі контактних гнізд та комутаційних дротів для сполучення з джерелом живлення, які закрито діелектричною планкою, основа корпусу у вер хній частині має посадочні місця та контактні гнізда для двох і більше нагрівальних елементів, а діелектрична планка має прорізи для контактних шин. 2. Електронагрівний прилад за п. 1, який відрізняється тим, що у нижній частині основи корпусу U 2 26642 1 3 26642 смуг із дво х боків, металеві смуги в парі з’єднані між собою точковим зварюванням, а шари ізоляційної основи з’єднані з резистивним шаром за допомогою клею. Вуглецеві джгути апретовані рідким склом, фтореластомером або негорючим еластичним клеєм. Шари електроізоляційної основи виконані з негорючої азбо-склотканини, тканини з базальтовими волокнами або тканини, просоченої негорючим еластомером. Як клей для з’єднання шарів електронагрівача між собою використовують еластомери, що не підтримують горіння, або рідке скло. На струмопідводи додатково приклеєні два шари тканини з азбестовими, скляними або базальтовими волокнами. Крім того, електронагрівач має зовнішнє декоративне ізоляційне покриття, виконане з прогумованої тканини або склошпалер. За твердженням авторів патенту у пропонованому нагрівачі висока надійність контакту вугільних ниток зі струмопідводами досягається точковим зварюванням, що забезпечує сильне стискання пари металевих смуг між собою і тим самим міцне з’єднання і якісний контакт кінців вугільних ниток з ними. Спільними ознаками з технічним рішенням, що заявляється, є наявність двох шарів електроізоляційної основи, розміщеного між ними струмопровідного резистивного шару і електрично зв’язаних з ним струмопідводів. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна складність конструкції електронагрівача, що вимагає використання дорогих дефіцитних матеріалів. Відомий електронагрівач, описаний у [патенті Російської Федерації №2286032, МПК Н05В 3/34 (2006.01), опубліковано 20.10.2006р.]. Електронагрівач складається з двох шарів електроізоляційного матеріалу, розміщеного між ними резистивного шару, що складається зі струмопровідних резистивних елементів і електрично зв’язаних з ними зварюванням струмопідводів, а також додатково містить по обидва боки від резистивного шару термопластичний плівковий матеріал товщиною 0,1-1мм. Струмопідводи споряджені струмоводами, що забезпечують комутацію струмопідводів між собою. Струмопідводи виконані у вигляді пари металевих смуг з розташованими між ними вугільними резистивними елементами і з’єднаними між собою точковим зварюванням або роликовим зварюванням. Струмопідводи розміщені на кінцях і в проміжних областях резистивних елементів, розділяючи їх на ділянки, що мають необхідний опір. До струмопідводів за допомогою пайки, електричної колодки, рознімання або затиску приєднані струмоводи у вигляді жили гнучкого багатожильного проводу, другий кінець якого виходить назовні нагрівача. Гнучкий багатожильний провід на виході з електронагрівача додатково кріплять клепками. Струмопідводи виконані секціями і з’єднані між собою припаяними до них гнучкими електропроводами. Шари термопластичної плівки виконані з нетканого або тканого матеріалу на основі поліпропілену, поліетилену, лавсану, капрону, поліаміду, полііміду або полівінілхлориду. Електроізоляційні шари виконані з гнучкого електроізоляційного матеріалу і скріплені з термопластичним плівковим 4 матеріалом прошиванням по периметру. Електроізоляційні шари виконані з електроізоляційних, хімічно стійких, високоміцних листових конструкційних матеріалів, з’єднаних з термопластичними плівковими матеріалами термостійким зв’язуючим. Резистивні елементи виконані з вугільних ниток, джгутів, стрічки, тканини. Резистивні елементи також можуть бути виконані з металічних матеріалів, ніхромового, константанового, сталевого, мідного або алюмінієвого дроту. Стр умопідводи і резистивні елементи додатково містять ізоляцію з електроізоляційної стрічки або полімеру. Електронагрівач містить зовнішні шари з вологозахисних, хімічно стійких, електропровідних матеріалів. Одна із зовнішніх поверхонь електронагрівача містить декоративний плівковий шар. Ділянки резистивних елементів, розташовані між струмопідводами, додатково лудять. Електроізоляційні шари виконані багатошаровими. Спільними ознаками з технічним рішенням, що заявляється, є наявність двох шарів електроізоляційного матеріалу, розміщеного між ними струмопровідного резистивного шару і приєднаних до нього струмопідводів. Причинами, що перешкоджають досягненню потрібного технічного результату, є надмірна складність конструкції електронагрівача, що вимагає використання дорогих дефіцитних матеріалів. За прототип вибрано електронагрівник [деклараційний патент на винахід України №58762, МПК Н05В 3/14, дата публікації патенту 15.08.2003], що містить плоский резистивний елемент з вуглецевої тканини, яку виготовлено з односпрямованих ниток з відстанню між ними, не перевищуючою діаметра нитки основи, які з’єднані нитками утка з відстанню між ними, більшою за діаметр ниток, та покритою з обох боків ізоляційною поліефірною плівкою, контактну групу, виконану у вигляді двох металевих смуг, з’єднаних із тканиною за допомогою заклепок, пропущених між струмонесучими нитками основи. Пристрій обладнано корпусом, резистивний елемент виконано з вуглецевих ниток з відстанню від 5 до 20мм між ними, розташованих U-подібно, а як контактна група використовуються металеві пластини з затисками, які мають площу від 0,07 до 0,15см 2 на 1Вт, резистивний елемент прикріплено гвинтами до металевої пластини, яка розташована у верхній частині корпусу, у нижній частині корпусу розміщено теплоізоляційний матеріал. Спільними суттєвими ознаками з пристроєм, що заявляється, є наявність у конструкції прототипу корпусу, який містить резистивний елемент з вуглецевого матеріалу, покритий з обох боків ізоляцією, а також контактну гр упу. Причинами, які перешкоджають одержанню потрібного технічного результату, є не досить вдала конструкція пристрою за прототипом, що потребує надмірної затрати металу на виготовлення пластини, яка розташована у верхній частині корпуса, а також пластини з затисками, які мають площу від 0,07 до 0,15см на 1Вт. Крім того, наявність металевої пластини з затисками у конструкції прототипу приводить до механічної деформації і навіть часткового руйнування вуглецевого матері 5 26642 алу резистивного елемента, що може погіршити надійності з’єднання резистивного елемента зі струмопідводами та надійність роботи пристрою за прототипом. Тому така конструкція має порівняно невисоку надійність та безпечність в експлуатації. В основу корисної моделі, що заявляється, поставлена задача в електронагрівному приладі шляхом зміни конструкції та конструктивних елементів забезпечити зменшення витрати металу при збереженні високої надійності та безпечності в експлуатації. Поставлена задача вирішується тим, що електронагрівний прилад "Термо-Р12", який складається з корпусу, резистивного елемента з вуглецевого матеріалу, покритого з обох боків ізоляцією, та контактної групи, згідно з корисною моделлю, корпус складається із основи і діелектричної планки, резистивний елемент з вуглецевого матеріалу змонтовано у змінному нагрівальному елементі разом з приєднаними до вуглецевого матеріалу контактними шинами, причому змінний нагрівальний елемент має форму циліндра або еліпса, контактна група складається з контактних шин, які розміщені на змінному нагрівальному елементі, і вмонтованих у корпусі контактних гнізд та комутаційних дротів для сполучення з джерелом живлення, які закрито діелектричною планкою, основа корпусу у вер хній частині має посадочні місця та контактні гнізда для двох і більше нагрівальних елементів, а діелектрична планка має прорізи для контактних шин. Згідно з корисною моделлю, у нижній частиш основи корпусу виконано порожнину сферичної форми, горизонтальні прорізи та вертикальні отвори. Згідно з корисною моделлю, що резистивний елемент виготовлено з вуглецевої нитки і/або джгута, а контактні шини приєднано до резистивного елемента за допомогою струмопровідного клею. Згідно з корисною моделлю, нагрівальні елементи мають форму сплющеного циліндра. Згідно з корисною моделлю, нагрівальні елементи різного діаметра і висоти розміщено на основі коаксіально. Згідно з корисною моделлю, на основі розміщено разом нагрівальні елементи циліндричної форми та форми сплющеного циліндра. Згідно з корисною моделлю, в нагрівальних елементах форми сплющеного циліндра поверхня має різний радіус кривизни. Згідно з корисною моделлю, резистивний елемент у формі вуглецевого джгута і/або вуглецевої нитки намотано на склопластиковий циліндр. Згідно з корисною моделлю, крок намотки вуглецевого джгута і/або вуглецевої нитки має постійне значення. Згідно з корисною моделлю, крок намотки вуглецевого джгута і/або вуглецевої нитки має змінне значення. Суть корисної моделі пояснюється кресленням, де на Фіг.1 схематично представлено зображення вертикального розрізу електронагрівного приладу "Термо-Р12", на Фіг.2 зображено розріз А 6 контактної групи з Фіг.1, на Фіг.3 зображено вид зверху електронагрівного приладу "Термо-Р12", на Фіг.4 схематично зображено вертикальний розріз нагрівального елемента, на Фіг.5 - горизонтальний розріз нагрівального елемента, на Фіг.6 зображено розріз по Б–Б нагрівального елемента. Електронагрівний прилад "Термо-Р12" складається з основи 1 корпусу і змінних нагрівальних елементів 2, 3, 4. Основа 1 корпусу має посадочні місця 5, 6, 7 для розміщення нагрівальних елементів 2, 3, 4 та контактні гнізда 8, 9, 10, до яких підведено дроти 11 для електричного живлення. Контактні гнізда 8, 9, 10 закриті діелектричною планкою 12 з прорізами для контактних шин нагрівальних елементів. У нижній частині основи 1 корпусу виконано порожнину 13 сферичної форми, горизонтальні прорізи 14, 15 та вертикальні отвори 16, 17, 18, 19, 20. Нагрівальні елементи 2, 3, 4 мають подібну конструкцію і відрізняються між собою лише розмірами. Нагрівальний елемент (Фіг.4, 5, 6) має форму циліндра або еліпса. Нагрівальний елемент складається з циліндра 21, який виготовлено із склопластику. На зовнішній поверхні циліндра 21 намотано резистивний елемент 22 з вуглецевого матеріалу (вуглецева нитка, вуглецевий джгут). Зовнішня поверхня циліндра 21 з намотаним резистивним елементом 22 покрита ізоляційним матеріалом 23. Кінці вуглецевої нитки чи вуглецевого джгута приєднані до контактних шин 24 і 25 струмопровідним клеєм 26. Контактна шина 25 закрита ізоляційним матеріалом 27. Креслення, як і наведені нижче приклади конкретного виконання електронагрівного приладу "Термо-Р12", тільки пояснюють суть корисної моделі, ніякою мірою не обмежуючи обсяг прав, визначений формулою корисної моделі, що заявляється. Так, наприклад, нагрівальний елемент може мати більше двох контактних шин, які приєднані у різних частинах резистивного елемента, що дає можливість змінювати потужність за рахунок паралельного чи послідовного приєднання контактних шин до мережі живлення. Комутаційні дроти можуть бути сполучені з керуючим пристроєм, який забезпечує можливість як паралельного, так і послідовного вмикання нагрівальних елементів. Електронагрівний прилад "Термо-Р12" працює в такий спосіб. При підключенні до електричної мережі нагрівальні елементи 2, 3, 4 випромінюють тепло у приміщення, а також підвищують температуру конвекційних потоків повітря, що проходять через виконані в основі 1 корпуса порожнину 13 сферичної форми, горизонтальні прорізи 14, 15 та вертикальні отвори 16, 17, 18, 19, 20. Конструкція пристрою, що заявляється, має ергономічну форму, ефективно передає тепло для обігріву приміщень. Так. наприклад, для обігріву типової кімнати площею 18-20м 2 витрата електроенергії в межах 0,2кВт/год. Електронагрівний прилад "Термо-Р12", що заявляється, може працювати у трьох режимах: 1. Вмикання та регулювання роботи електронагрівного приладу "Термо-Р12" можна здійснювати за допомогою перемикача, який знаходиться безпосередньо на корпусі приладу (на кресленнях не показаний). 7 26642 2. Вмикання та регулювання нагріву пристрою, що заявляється, можливе дистанційно за допомогою розміщеного у приміщенні теплорегулюючого пристрою. 3. Вмикання та керування роботою електронагрівного приладу "Термо-Р12" і температурою у приміщенні можливе у дистанційному й автоматичному режимах з блока керування. 8 Випробування і тривала експлуатація електронагрівного приладу "Термо-Р12", що заявляється, показали високу надійність у роботі. Прилад, що заявляється, відповідає вимогам техніки безпеки та пожежної безпеки. Електронагрівний прилад "Термо-Р12" виготовляють на стандартному обладнанні, причому можливі різноманітні варіанти зовнішнього вигляду, потужності, розмірів тощо. 9 Комп’ютерна в ерстка М. Ломалова 26642 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького,45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
