Грунтообробне знаряддя

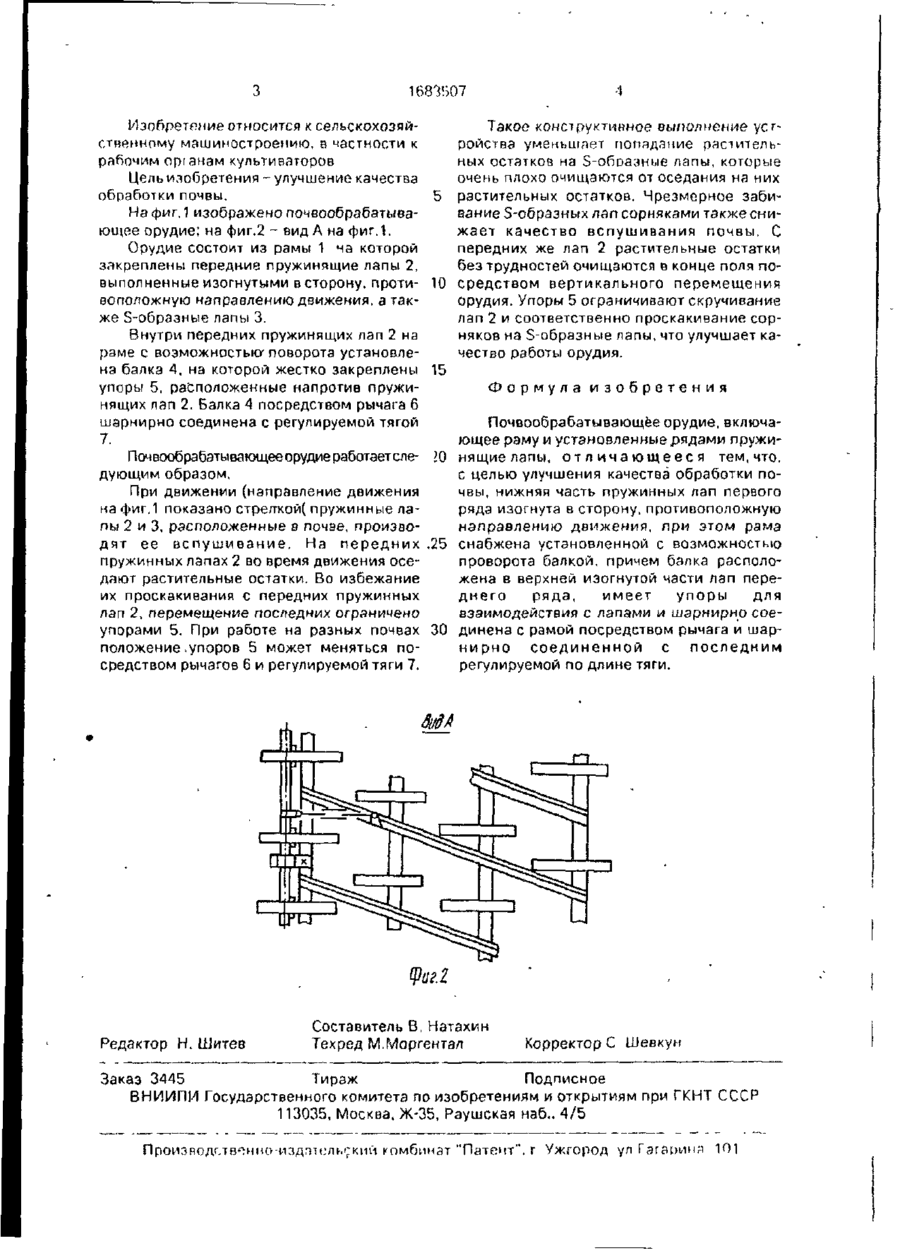

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам культиваторов. Цель изо бретения - улучшение качества обработки почвы. Почвообрабатывающее орудие содержит раму 1 На раме 1 размещены пружинящие лапы первого ряда 2, изогнутые в сторону, противоположную от направления движения, и S-образные лапы 3 На раме 1 закреплена с возможностью поворота балка 4. Балка 4 закреплена в верхней изогнутой части пружинящих лап 2 переднего ряда и снабжена упором 5 Посредством рычага 6 балка & соединена с регулируемой по длине тягой 7. При выполнений технологического процесса лапы 2 \л 3 вспушивают почву, а на пружинящие зубья 2 оседают осіатки сорной растительности, что предохраняет забивание остатками сорной растительности зубья 3 последующих рядов и улучшает качество обработки почвы. 2 ил ел о оо со о и '. T -rf ч fc * * 1683507 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам культиваторов Цель изобретения - улучшение качества обработки почвы. 5 На фиг. 1 изображено почвообрабатывающее орудие; на фиг.2 - вид А на фиг.1. Орудие состоит из рамы 1 ча которой закреплены передние пружинящие лапы 2, выполненные изогнутыми в сторону, проти- 10 еоположную направлению движения, а также S-образные лапы 3. Внутри передних пружинящих лап 2 на раме с возможностью- поворота установлена балка 4, на которой жестко закреплены 15 упоры 5, расположенные напротив пружинящих лап 2. Балка 4 посредством рычага 6 шарнирно соединена с регулируемой тягой 7. Почвообрабэтывающееорудиеработэетсле- Ю дующим образом. При движении {направление движения на фиг.1 показано стреякой( пружинные лапы 2 и 3, расположенные в почве, производят ее вспушивание. На передних .25 пружинных лапах 2 во время движения оседают растительные остатки. Во избежание их проскэкивания с передних пружинных пап 2, перемещение последних ограничено упорами 5. При работе на разных почвах 30 положение ^упоров 5 может меняться посредством рычагов 6 и регулируемой тяги 7. Редактор Н. Шитев A Такое конструктивное выполнение устройства уменьшает попадание растительных остатков на S-обоазные лапы, которые очень плохо очищаются от оседания на них растительных остатков. Чрезмерное забивание S-образных лап сорняками тзкжеснижает качество вспушивания почвы. С передних же лап 2 растительные остатки без трудностей очищаются в конце поля посредством вертикального перемещения орудия. Упоры 5 ограничивают скручивание лап 2 и соответственно проскакивание сорняков на S-образные лапы, что улучшает качество работы орудия. Формула изобретения Почвообрабатывающее орудие, включающее раму и установленные рядами пружинящие лапы, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества обработки почвы, нижняя часть пружинных лап первого ряда изогнута в сторону, противоположную направлению движения, при этом рама снабжена установленной с возможностью проворота балкой, причем балка расположена в верхней изогнутой части лап переднего ряда, имеет упоры для взаимодействия с лапами и шарнирно соединена с рамой посредством рычага и шарнирно соединенной с последним регулируемой по длине тяги. Составитель В. Натахин Техред М.Моргентал Корректоре Шевкум Заказ 3445 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производит вон но-издатель'; кий комбинат "Патент", г Ужгород ул Гагарина 101
