Двигун внутрішнього згорання
Текст

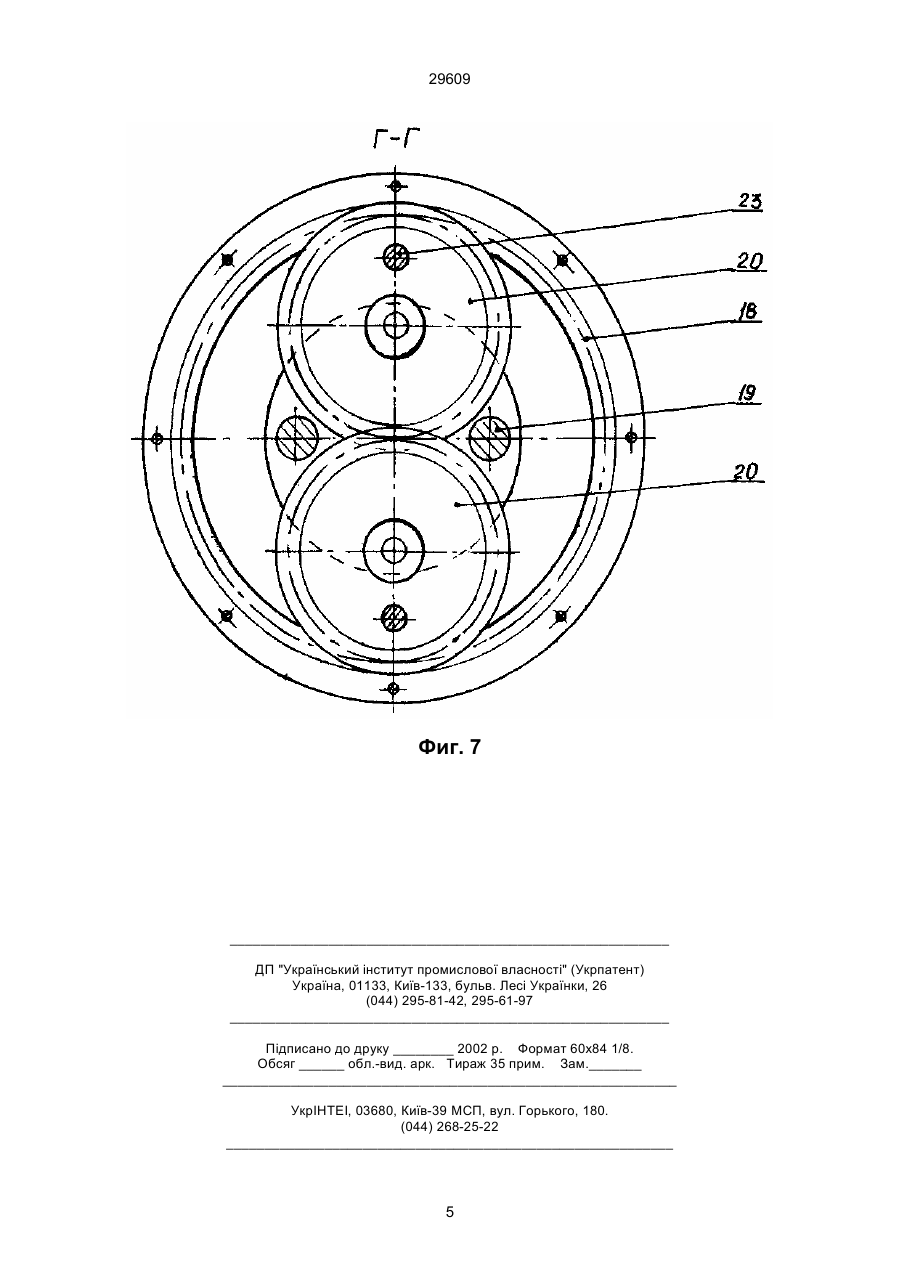

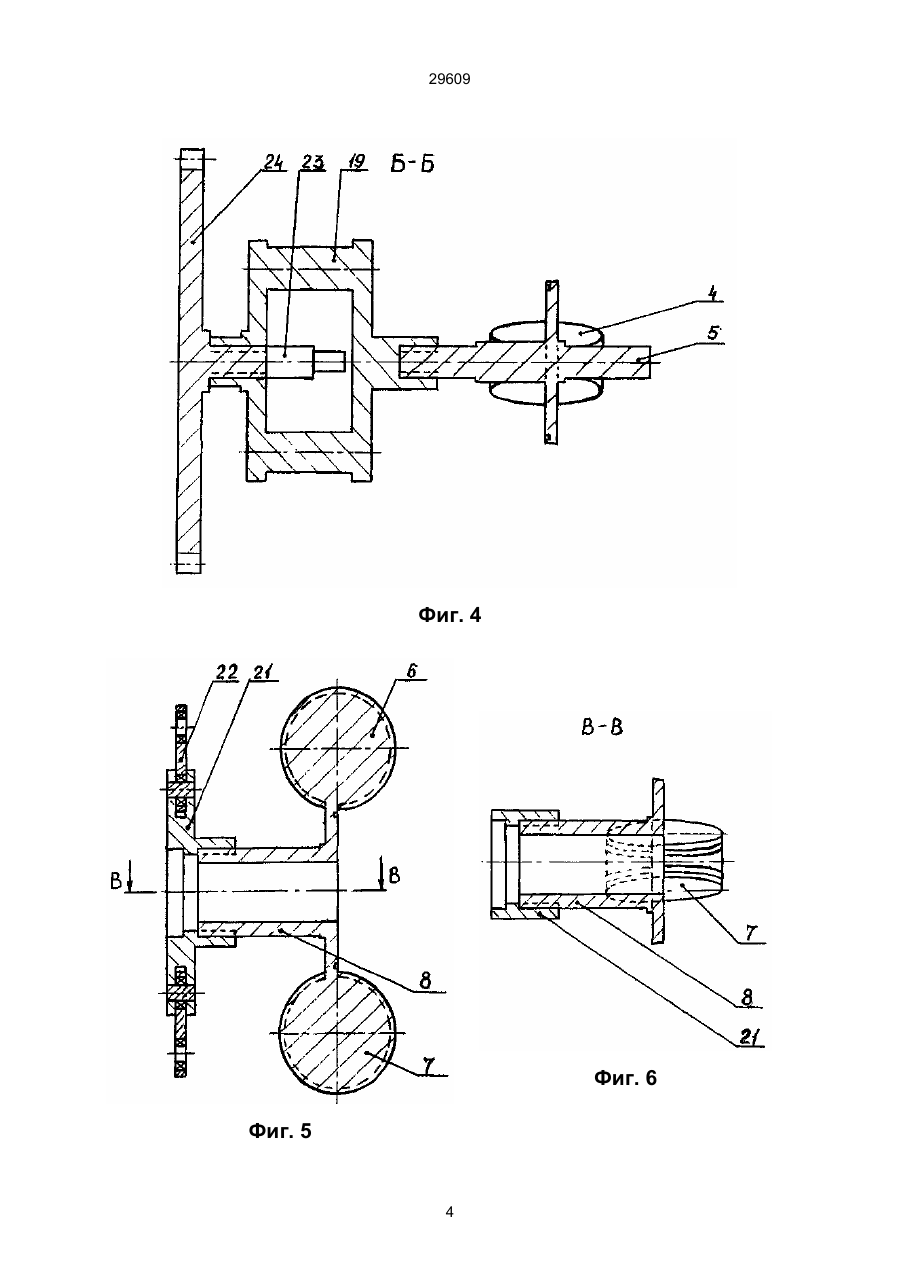

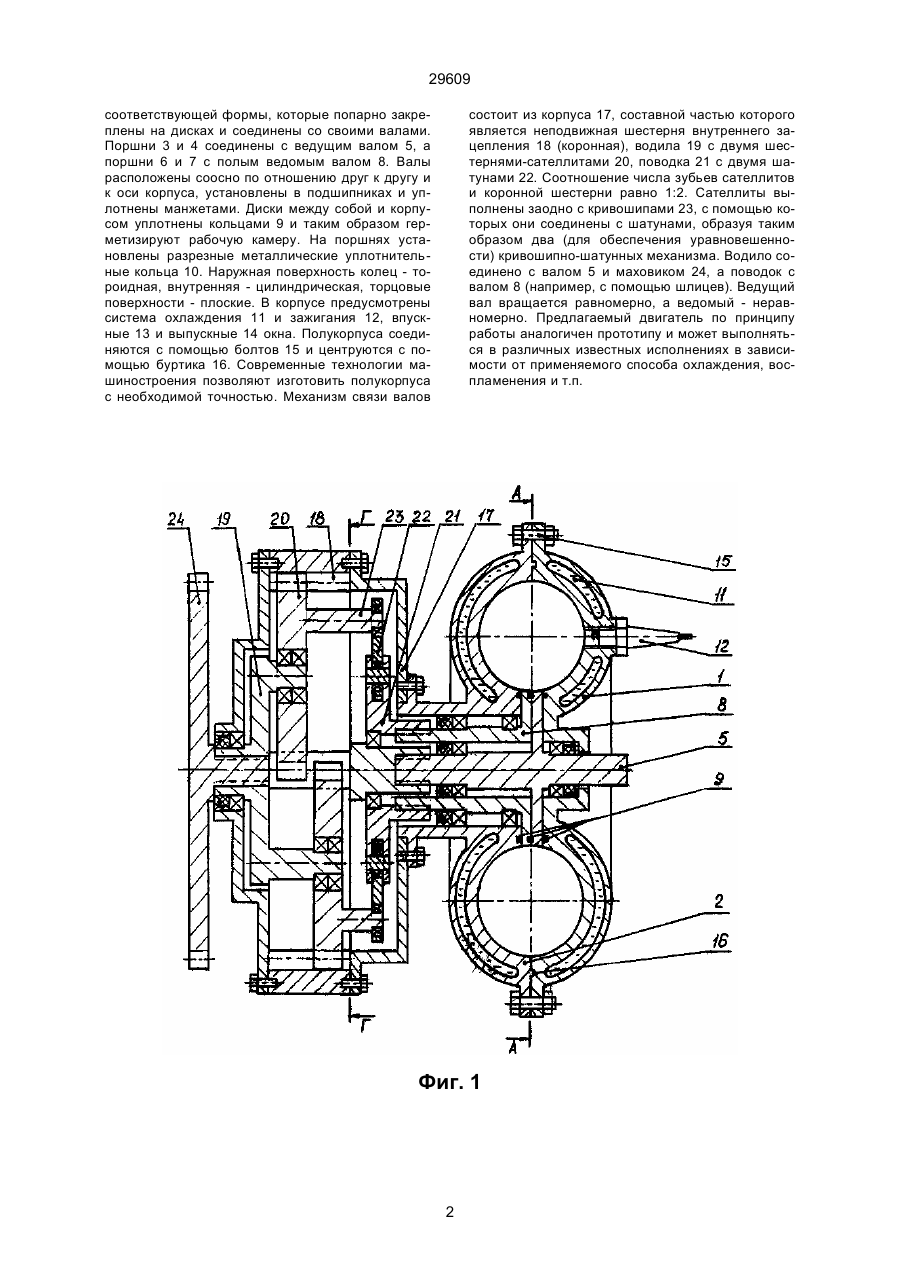

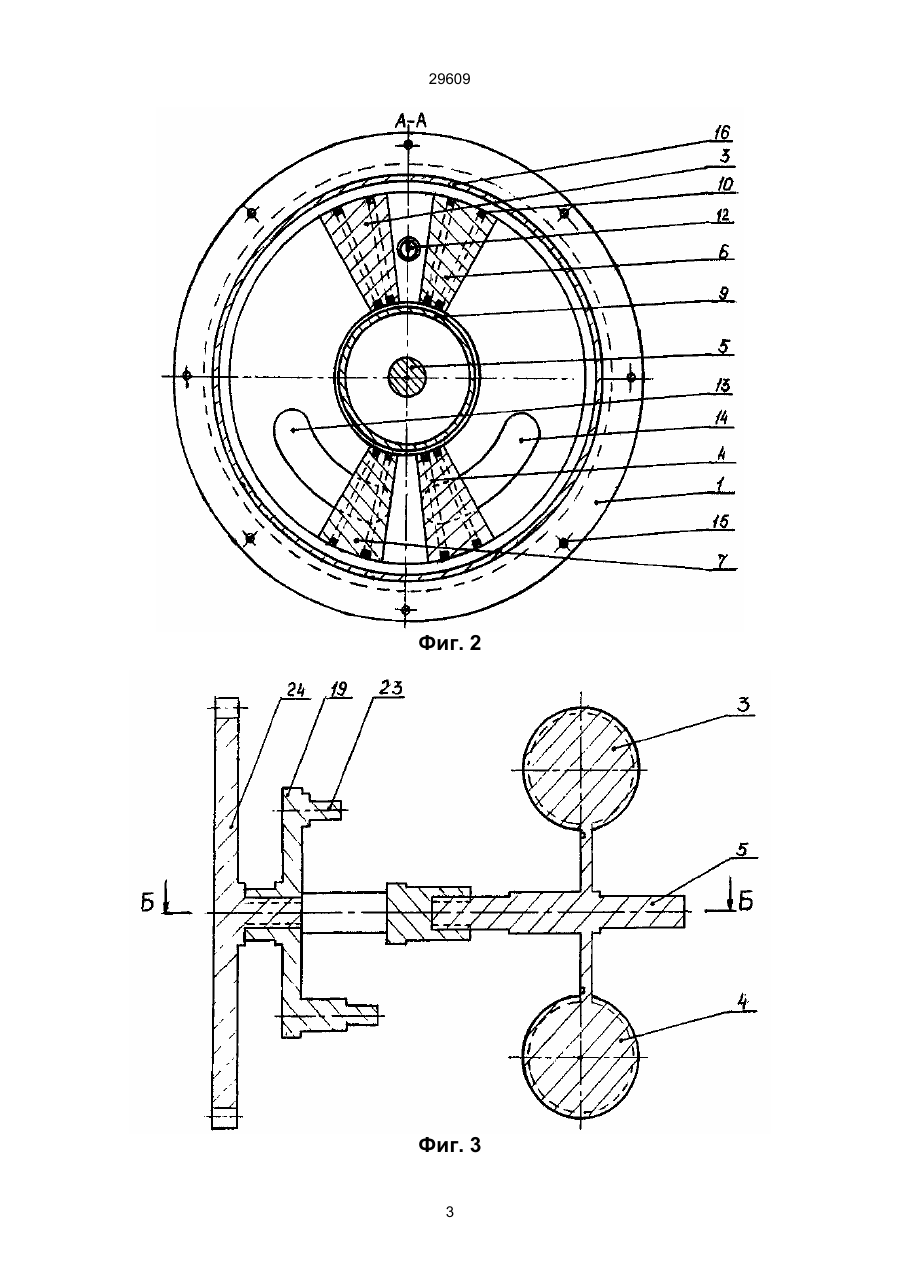

Двигатель внутреннего сгорания, содержащий корпус с кольцевой рабочей камерой, в которой 29609 соответствующей формы, которые попарно закреплены на дисках и соединены со своими валами. Поршни 3 и 4 соединены с ведущим валом 5, а поршни 6 и 7 с полым ведомым валом 8. Валы расположены соосно по отношению друг к другу и к оси корпуса, установлены в подшипниках и уплотнены манжетами. Диски между собой и корпусом уплотнены кольцами 9 и таким образом герметизируют рабочую камеру. На поршнях установлены разрезные металлические уплотнительные кольца 10. Наружная поверхность колец - тороидная, внутренняя - цилиндрическая, торцовые поверхности - плоские. В корпусе предусмотрены система охлаждения 11 и зажигания 12, впускные 13 и выпускные 14 окна. Полукорпуса соединяются с помощью болтов 15 и центруются с помощью буртика 16. Современные технологии машиностроения позволяют изготовить полукорпуса с необходимой точностью. Механизм связи валов состоит из корпуса 17, составной частью которого является неподвижная шестерня внутреннего зацепления 18 (коронная), водила 19 с двумя шестернями-сателлитами 20, поводка 21 с двумя шатунами 22. Соотношение числа зубьев сателлитов и коронной шестерни равно 1:2. Сателлиты выполнены заодно с кривошипами 23, с помощью которых они соединены с шатунами, образуя таким образом два (для обеспечения уравновешенности) кривошипно-шатунных механизма. Водило соединено с валом 5 и маховиком 24, а поводок с валом 8 (например, с помощью шлицев). Ведущий вал вращается равномерно, а ведомый - неравномерно. Предлагаемый двигатель по принципу работы аналогичен прототипу и может выполняться в различных известных исполнениях в зависимости от применяемого способа охлаждения, воспламенения и т.п. Фиг. 1 2 29609 Фиг. 2 Фиг. 3 3 29609 Фиг. 4 Фиг. 6 Фиг. 5 4 29609 Фиг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine
Автори англійськоюShevchenko Serhii Oleksandrovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюШевченко Сергей Александрович
МПК / Мітки
МПК: F02B 11/00
Мітки: згорання, двигун, внутрішнього
Код посилання
