Пункт сушіння і переробки насіннєвих малосипких сільгосппродуктів

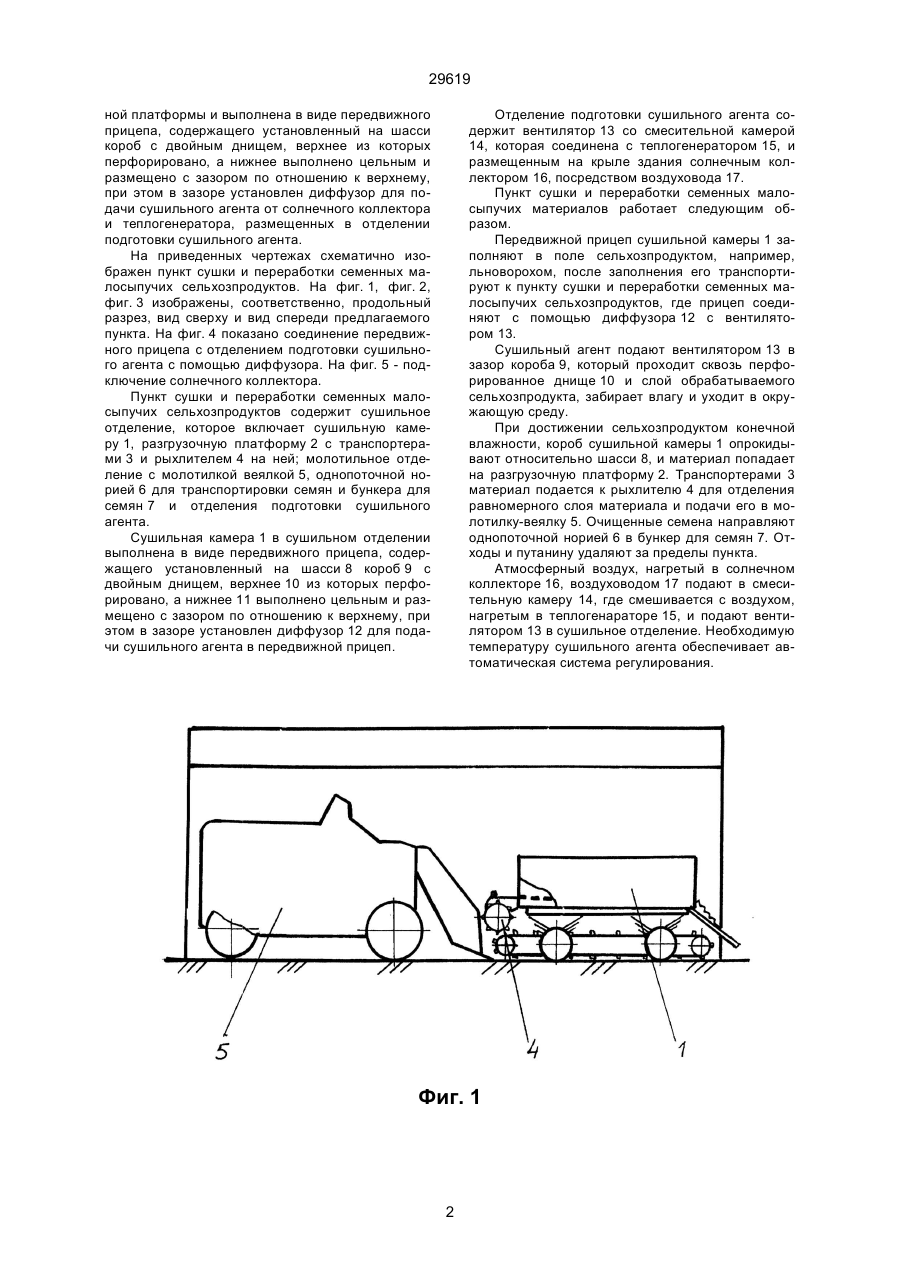

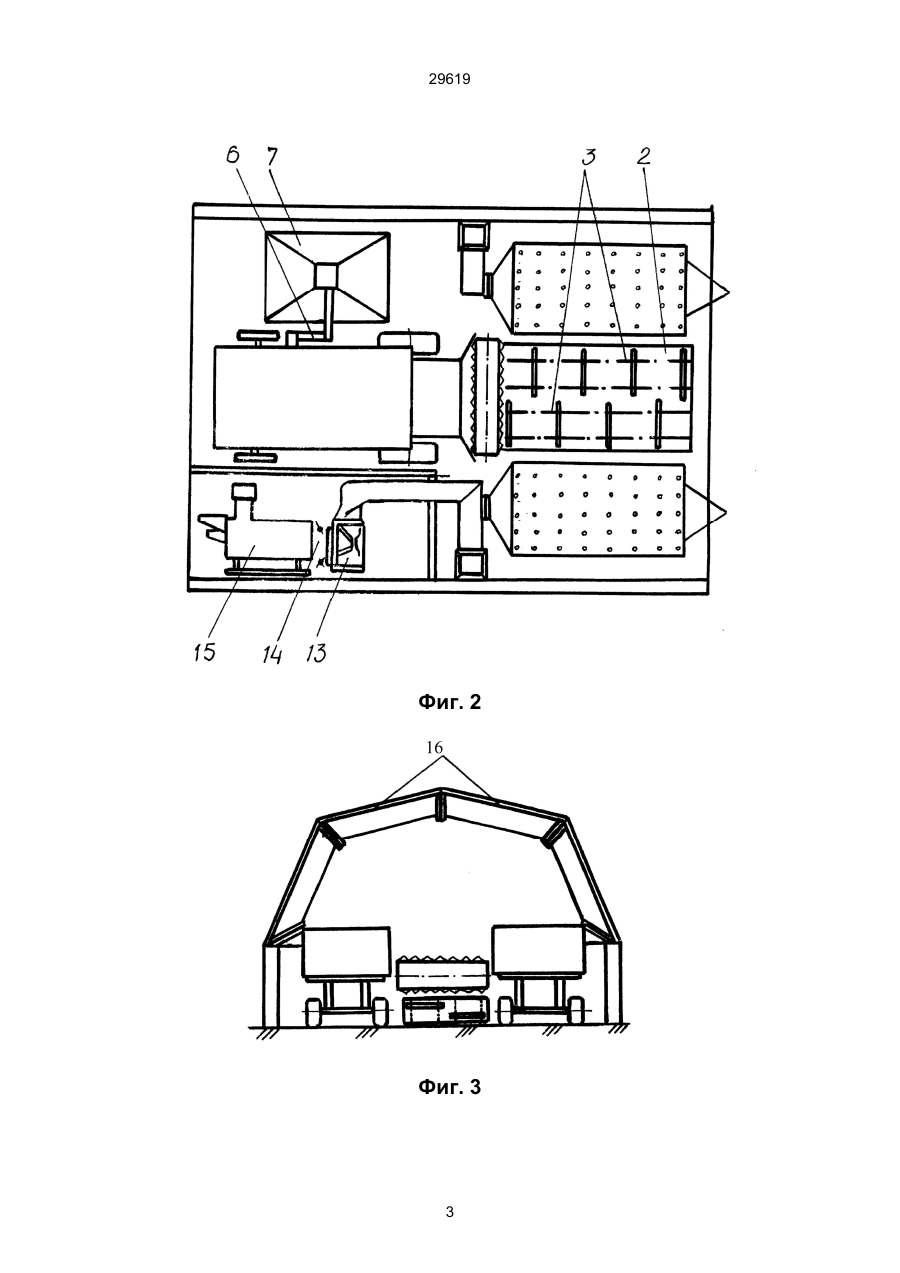

Пункт сушки и переработки семенных малосыпучих сельхозпродуктов, включающий сушильное отделение, молотильное отделение и отделение подготовки сушильного агента, отличающий 29619 ной платформы и выполнена в виде передвижного прицепа, содержащего установленный на шасси короб с двойным днищем, верхнее из которых перфорировано, а нижнее выполнено цельным и размещено с зазором по отношению к верхнему, при этом в зазоре установлен диффузор для подачи сушильного агента от солнечного коллектора и теплогенератора, размещенных в отделении подготовки сушильного агента. На приведенных чертежах схематично изображен пункт сушки и переработки семенных малосыпучих сельхозпродуктов. На фиг. 1, фиг. 2, фиг. 3 изображены, соответственно, продольный разрез, вид сверху и вид спереди предлагаемого пункта. На фиг. 4 показано соединение передвижного прицепа с отделением подготовки сушильного агента с помощью диффузора. На фиг. 5 - подключение солнечного коллектора. Пункт сушки и переработки семенных малосыпучих сельхозпродуктов содержит сушильное отделение, которое включает сушильную камеру 1, разгрузочную платформу 2 с транспортерами 3 и рыхлителем 4 на ней; молотильное отделение с молотилкой веялкой 5, однопоточной норией 6 для транспортировки семян и бункера для семян 7 и отделения подготовки сушильного агента. Сушильная камера 1 в сушильном отделении выполнена в виде передвижного прицепа, содержащего установленный на шасси 8 короб 9 с двойным днищем, верхнее 10 из которых перфорировано, а нижнее 11 выполнено цельным и размещено с зазором по отношению к верхнему, при этом в зазоре установлен диффузор 12 для подачи сушильного агента в передвижной прицеп. Отделение подготовки сушильного агента содержит вентилятор 13 со смесительной камерой 14, которая соединена с теплогенератором 15, и размещенным на крыле здания солнечным коллектором 16, посредством воздуховода 17. Пункт сушки и переработки семенных малосыпучих материалов работает следующим образом. Передвижной прицеп сушильной камеры 1 заполняют в поле сельхозпродуктом, например, льноворохом, после заполнения его транспортируют к пункту сушки и переработки семенных малосыпучих сельхозпродуктов, где прицеп соединяют с помощью диффузора 12 с вентилятором 13. Сушильный агент подают вентилятором 13 в зазор короба 9, который проходит сквозь перфорированное днище 10 и слой обрабатываемого сельхозпродукта, забирает влагу и уходит в окружающую среду. При достижении сельхозпродуктом конечной влажности, короб сушильной камеры 1 опрокидывают относительно шасси 8, и материал попадает на разгрузочную платформу 2. Транспортерами 3 материал подается к рыхлителю 4 для отделения равномерного слоя материала и подачи его в молотилку-веялку 5. Очищенные семена направляют однопоточной норией 6 в бункер для семян 7. Отходы и путанину удаляют за пределы пункта. Атмосферный воздух, нагретый в солнечном коллекторе 16, воздуховодом 17 подают в смесительную камеру 14, где смешивается с воздухом, нагретым в теплогенараторе 15, и подают вентилятором 13 в сушильное отделение. Необходимую температуру сушильного агента обеспечивает автоматическая система регулирования. Фиг. 1 2 29619 Фиг. 2 Фиг. 3 3 29619 Фиг. 4 Фиг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
