Аероінсоляційний комплекс для лікування опікових хворих “фенікс-мс”

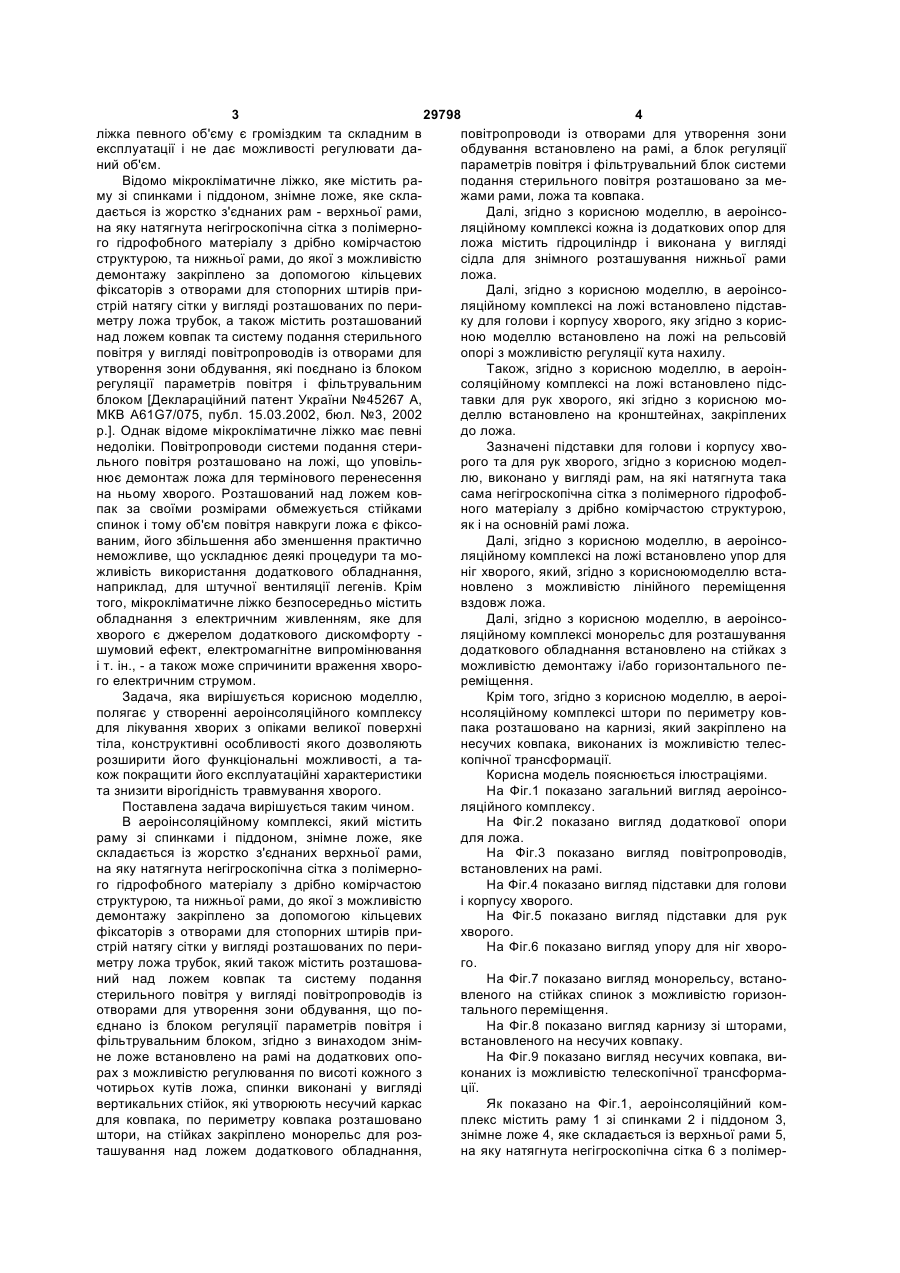

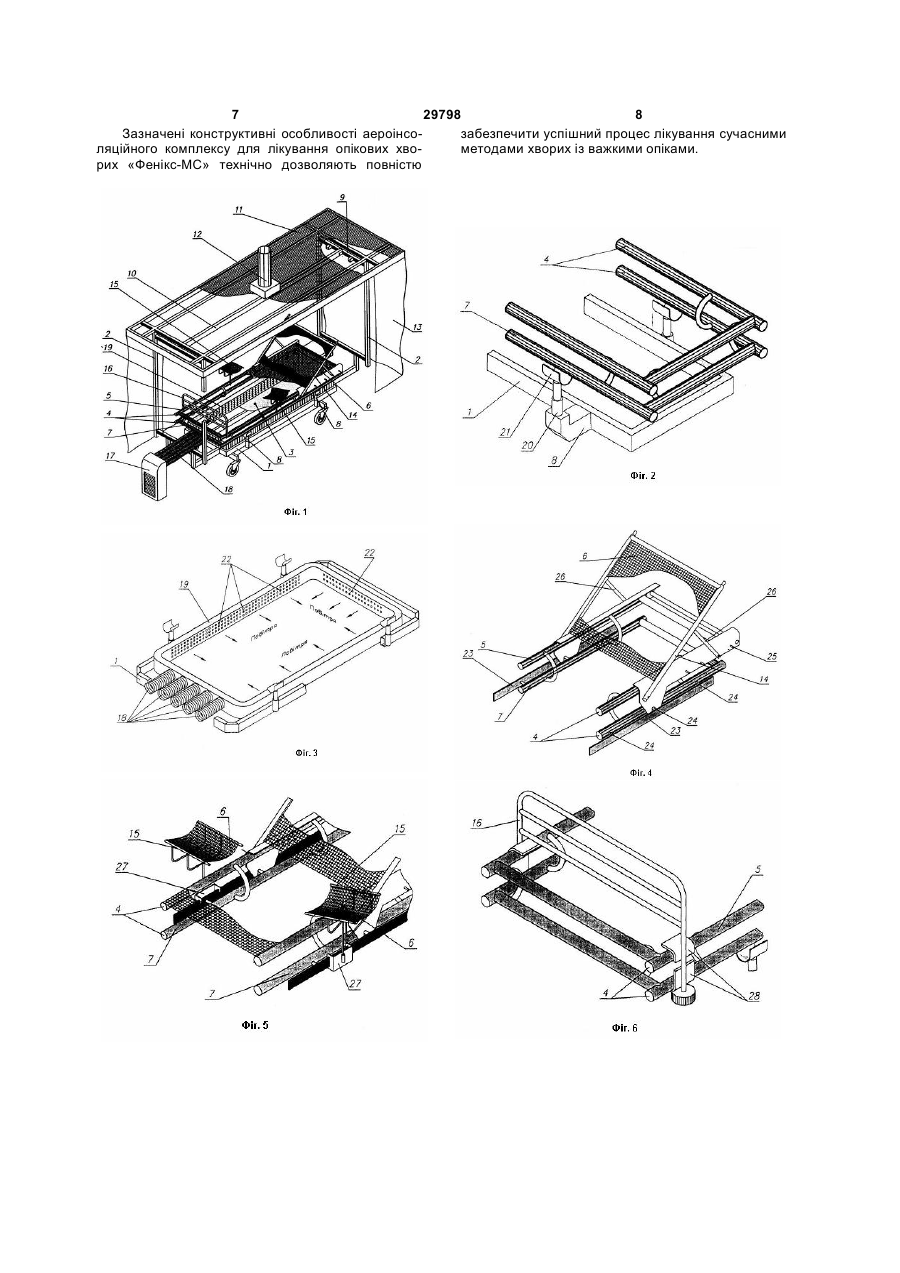

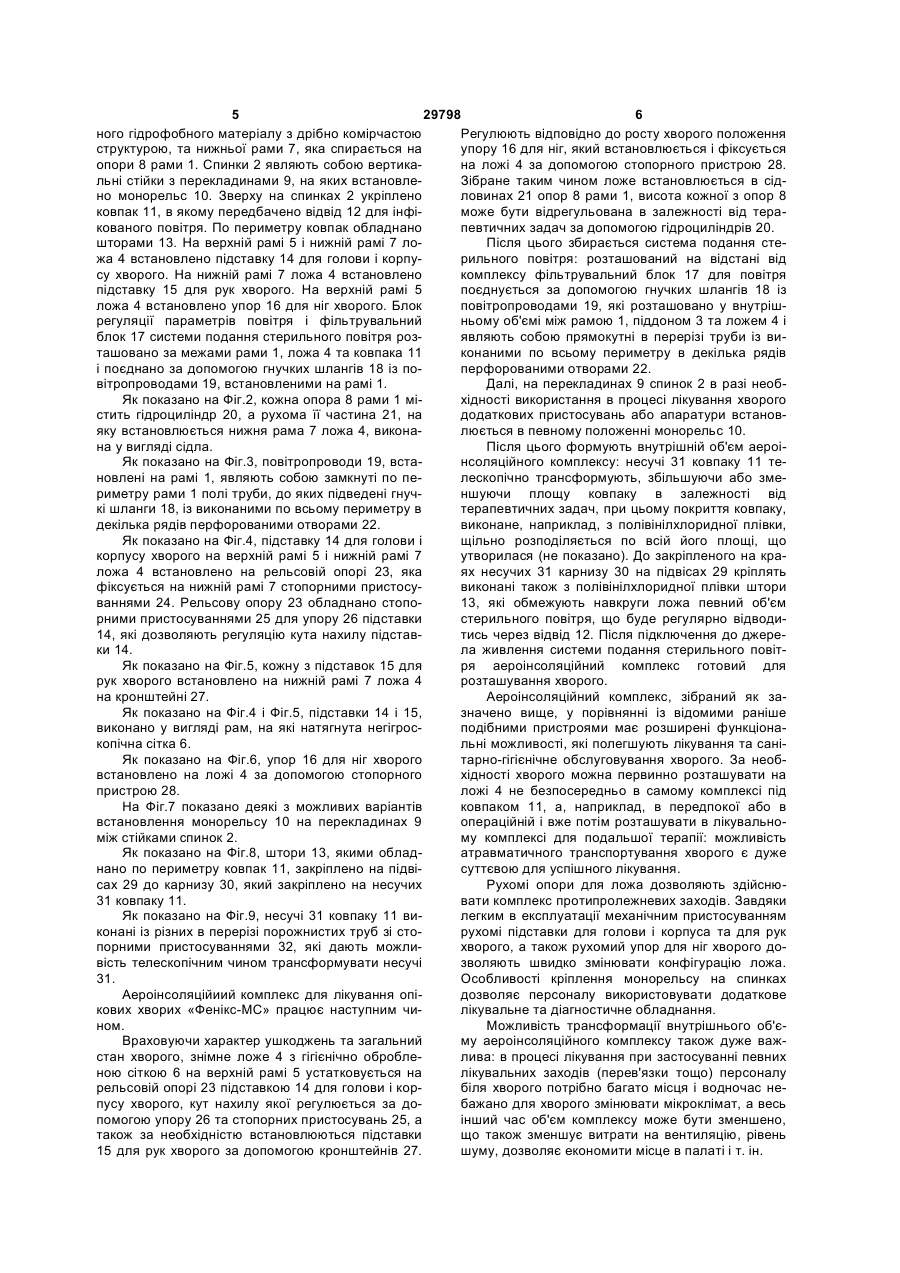

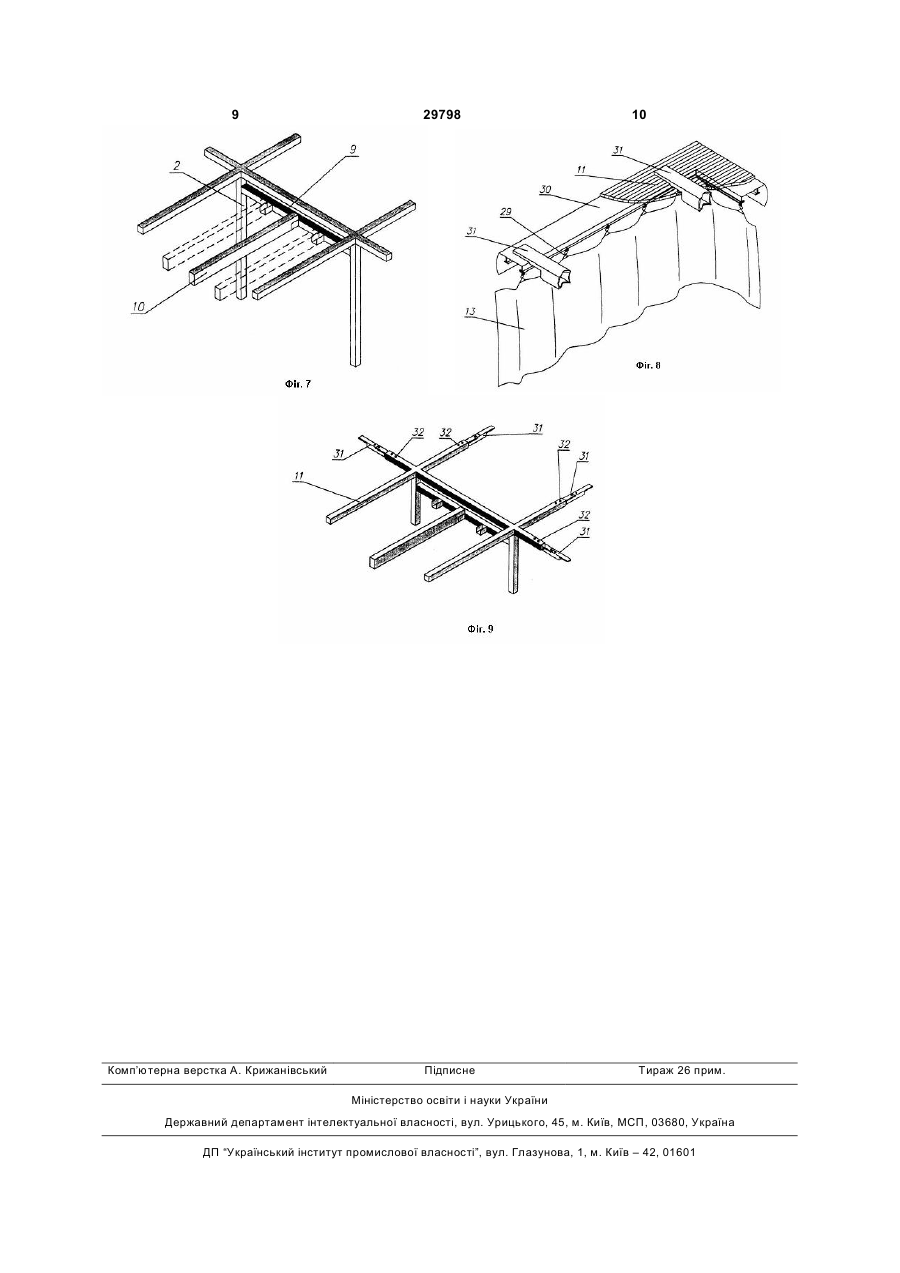

1. Аероінсоляційний комплекс для лікування опікових хворих, який містить раму зі спинками і піддоном, знімне ложе, яке складається із жорстко з'єднаних верхньої рами, на яку натягнута негігроскопічна сітка з полімерного гідрофобного матеріалу з дрібно- комірчастою структурою, та нижньої рами, до якої з можливістю демонтажу закріплено за допомогою кільцевих фіксаторів з отворами для стопорних штирів пристрій натягу сітки у вигляді розташованих по периметру ложа трубок, а також містить розташований над ложем ковпак та систему подання стерильного повітря у вигляді повітропроводів із отворами для утворення зони обдування, які з'єднано із блоком регуляції параметрів повітря і фільтрувальним блоком, який відрізняється тим, що знімне ложе встановлено на рамі на додаткових опорах з можливістю регулювання по висоті кожного з чотирьох кутів ложа, спинки виконані у вигляді вертикальних стійок, які утворюють несучий каркас для ковпака, по периметру ковпака розташовано штори, на стійках закріплено монорейку для розташування над ложем додаткового обладнання, повітропроводи із отворами для утворення зони обдування встановлено на рамі, а блок регуляції параметрів повітря і фільтрувальний блок системи подання стерильного повітря розташовано за межами рами, ложа та ковпака. U 2 UA 1 3 29798 4 ліжка певного об'єму є громіздким та складним в повітропроводи із отворами для утворення зони експлуатації і не дає можливості регулювати даобдування встановлено на рамі, а блок регуляції ний об'єм. параметрів повітря і фільтрувальний блок системи Відомо мікрокліматичне ліжко, яке містить раподання стерильного повітря розташовано за мему зі спинками і піддоном, знімне ложе, яке склажами рами, ложа та ковпака. дається із жорстко з'єднаних рам - верхньої рами, Далі, згідно з корисною моделлю, в аероінсона яку натягнута негігроскопічна сітка з полімерноляційному комплексі кожна із додаткових опор для го гідрофобного матеріалу з дрібно комірчастою ложа містить гідроциліндр і виконана у вигляді структурою, та нижньої рами, до якої з можливістю сідла для знімного розташування нижньої рами демонтажу закріплено за допомогою кільцевих ложа. фіксаторів з отворами для стопорних штирів приДалі, згідно з корисною моделлю, в аероінсострій натягу сітки у вигляді розташованих по периляційному комплексі на ложі встановлено підставметру ложа трубок, а також містить розташований ку для голови і корпусу хворого, яку згідно з кориснад ложем ковпак та систему подання стерильного ною моделлю встановлено на ложі на рельсовій повітря у вигляді повітропроводів із отворами для опорі з можливістю регуляції кута нахилу. утворення зони обдування, які поєднано із блоком Також, згідно з корисною моделлю, в аероінрегуляції параметрів повітря і фільтрувальним соляційному комплексі на ложі встановлено підсблоком [Деклараційний патент України №45267 А, тавки для рук хворого, які згідно з корисною моМКВ А61G7/075, публ. 15.03.2002, бюл. №3, 2002 деллю встановлено на кронштейнах, закріплених p.]. Однак відоме мікрокліматичне ліжко має певні до ложа. недоліки. Повітропроводи системи подання стериЗазначені підставки для голови і корпусу хвольного повітря розташовано на ложі, що уповільрого та для рук хворого, згідно з корисною моделнює демонтаж ложа для термінового перенесення лю, виконано у вигляді рам, на які натягнута така на ньому хворого. Розташований над ложем ковсама негігроскопічна сітка з полімерного гідрофобпак за своїми розмірами обмежується стійками ного матеріалу з дрібно комірчастою структурою, спинок і тому об'єм повітря навкруги ложа є фіксояк і на основній рамі ложа. ваним, його збільшення або зменшення практично Далі, згідно з корисною моделлю, в аероінсонеможливе, що ускладнює деякі процедури та моляційному комплексі на ложі встановлено упор для жливість використання додаткового обладнання, ніг хворого, який, згідно з корисноюмоделлю встанаприклад, для штучної вентиляції легенів. Крім новлено з можливістю лінійного переміщення того, мікрокліматичне ліжко безпосередньо містить вздовж ложа. обладнання з електричним живленням, яке для Далі, згідно з корисною моделлю, в аероінсохворого є джерелом додаткового дискомфорту ляційному комплексі монорельс для розташування шумовий ефект, електромагнітне випромінювання додаткового обладнання встановлено на стійках з і т. ін., - а також може спричинити враження хвороможливістю демонтажу і/або горизонтального пего електричним струмом. реміщення. Задача, яка вирішується корисною моделлю, Крім того, згідно з корисною моделлю, в аероіполягає у створенні аероінсоляційного комплексу нсоляційному комплексі штори по периметру ковдля лікування хворих з опіками великої поверхні пака розташовано на карнизі, який закріплено на тіла, конструктивні особливості якого дозволяють несучих ковпака, виконаних із можливістю телесрозширити його функціональні можливості, а такопічної трансформації. кож покращити його експлуатаційні характеристики Корисна модель пояснюється ілюстраціями. та знизити вірогідність травмування хворого. На Фіг.1 показано загальний вигляд аероінсоПоставлена задача вирішується таким чином. ляційного комплексу. В аероінсоляційному комплексі, який містить На Фіг.2 показано вигляд додаткової опори раму зі спинками і піддоном, знімне ложе, яке для ложа. складається із жорстко з'єднаних верхньої рами, На Фіг.3 показано вигляд повітропроводів, на яку натягнута негігроскопічна сітка з полімерновстановлених на рамі. го гідрофобного матеріалу з дрібно комірчастою На Фіг.4 показано вигляд підставки для голови структурою, та нижньої рами, до якої з можливістю і корпусу хворого. демонтажу закріплено за допомогою кільцевих На Фіг.5 показано вигляд підставки для рук фіксаторів з отворами для стопорних штирів прихворого. стрій натягу сітки у вигляді розташованих по периНа Фіг.6 показано вигляд упору для ніг хворометру ложа трубок, який також містить розташоваго. ний над ложем ковпак та систему подання На Фіг.7 показано вигляд монорельсу, встаностерильного повітря у вигляді повітропроводів із вленого на стійках спинок з можливістю горизонотворами для утворення зони обдування, що потального переміщення. єднано із блоком регуляції параметрів повітря і На Фіг.8 показано вигляд карнизу зі шторами, фільтрувальним блоком, згідно з винаходом знімвстановленого на несучих ковпаку. не ложе встановлено на рамі на додаткових опоНа Фіг.9 показано вигляд несучих ковпака, вирах з можливістю регулювання по висоті кожного з конаних із можливістю телескопічної трансформачотирьох кутів ложа, спинки виконані у вигляді ції. вертикальних стійок, які утворюють несучий каркас Як показано на Фіг.1, аероінсоляційний комдля ковпака, по периметру ковпака розташовано плекс містить раму 1 зі спинками 2 і піддоном 3, штори, на стійках закріплено монорельс для роззнімне ложе 4, яке складається із верхньої рами 5, ташування над ложем додаткового обладнання, на яку натягнута негігроскопічна сітка 6 з полімер 5 29798 6 ного гідрофобного матеріалу з дрібно комірчастою Регулюють відповідно до росту хворого положення структурою, та нижньої рами 7, яка спирається на упору 16 для ніг, який встановлюється і фіксується опори 8 рами 1. Спинки 2 являють собою вертикана ложі 4 за допомогою стопорного пристрою 28. льні стійки з перекладинами 9, на яких встановлеЗібране таким чином ложе встановлюється в сідно монорельс 10. Зверху на спинках 2 укріплено ловинах 21 опор 8 рами 1, висота кожної з опор 8 ковпак 11, в якому передбачено відвід 12 для інфіможе бути відрегульована в залежності від теракованого повітря. По периметру ковпак обладнано певтичних задач за допомогою гідроциліндрів 20. шторами 13. На верхній рамі 5 і нижній рамі 7 лоПісля цього збирається система подання стежа 4 встановлено підставку 14 для голови і корпурильного повітря: розташований на відстані від су хворого. На нижній рамі 7 ложа 4 встановлено комплексу фільтрувальний блок 17 для повітря підставку 15 для рук хворого. На верхній рамі 5 поєднується за допомогою гнучких шлангів 18 із ложа 4 встановлено упор 16 для ніг хворого. Блок повітропроводами 19, які розташовано у внутрішрегуляції параметрів повітря і фільтрувальний ньому об'ємі між рамою 1, піддоном 3 та ложем 4 і блок 17 системи подання стерильного повітря розявляють собою прямокутні в перерізі труби із виташовано за межами рами 1, ложа 4 та ковпака 11 конаними по всьому периметру в декілька рядів і поєднано за допомогою гнучких шлангів 18 із поперфорованими отворами 22. вітропроводами 19, встановленими на рамі 1. Далі, на перекладинах 9 спинок 2 в разі необЯк показано на Фіг.2, кожна опора 8 рами 1 міхідності використання в процесі лікування хворого стить гідроциліндр 20, а рухома її частина 21, на додаткових пристосувань або апаратури встановяку встановлюється нижня рама 7 ложа 4, виконалюється в певному положенні монорельс 10. на у вигляді сідла. Після цього формують внутрішній об'єм аероіЯк показано на Фіг.3, повітропроводи 19, встансоляційного комплексу: несучі 31 ковпаку 11 теновлені на рамі 1, являють собою замкнуті по пелескопічно трансформують, збільшуючи або змериметру рами 1 полі труби, до яких підведені гнучншуючи площу ковпаку в залежності від кі шланги 18, із виконаними по всьому периметру в терапевтичних задач, при цьому покриття ковпаку, декілька рядів перфорованими отворами 22. виконане, наприклад, з полівінілхлоридної плівки, Як показано на Фіг.4, підставку 14 для голови і щільно розподіляється по всій його площі, що корпусу хворого на верхній рамі 5 і нижній рамі 7 утворилася (не показано). До закріпленого на краложа 4 встановлено на рельсовій опорі 23, яка ях несучих 31 карнизу 30 на підвісах 29 кріплять фіксується на нижній рамі 7 стопорними пристосувиконані також з полівінілхлоридної плівки штори ваннями 24. Рельсову опору 23 обладнано стопо13, які обмежують навкруги ложа певний об'єм рними пристосуваннями 25 для упору 26 підставки стерильного повітря, що буде регулярно відводи14, які дозволяють регуляцію кута нахилу підставтись через відвід 12. Після підключення до джереки 14. ла живлення системи подання стерильного повітЯк показано на Фіг.5, кожну з підставок 15 для ря аероінсоляційний комплекс готовий для рук хворого встановлено на нижній рамі 7 ложа 4 розташування хворого. на кронштейні 27. Аероінсоляційний комплекс, зібраний як заЯк показано на Фіг.4 і Фіг.5, підставки 14 і 15, значено вище, у порівнянні із відомими раніше виконано у вигляді рам, на які натягнута негігросподібними пристроями має розширені функціонакопічна сітка 6. льні можливості, які полегшують лікування та саніЯк показано на Фіг.6, упор 16 для ніг хворого тарно-гігієнічне обслуговування хворого. За необвстановлено на ложі 4 за допомогою стопорного хідності хворого можна первинно розташувати на пристрою 28. ложі 4 не безпосередньо в самому комплексі під На Фіг.7 показано деякі з можливих варіантів ковпаком 11, а, наприклад, в передпокої або в встановлення монорельсу 10 на перекладинах 9 операційній і вже потім розташувати в лікувальноміж стійками спинок 2. му комплексі для подальшої терапії: можливість Як показано на Фіг.8, штори 13, якими обладатравматичного транспортування хворого є дуже нано по периметру ковпак 11, закріплено на підвісуттєвою для успішного лікування. сах 29 до карнизу 30, який закріплено на несучих Рухомі опори для ложа дозволяють здійсню31 ковпаку 11. вати комплекс протипролежневих заходів. Завдяки Як показано на Фіг.9, несучі 31 ковпаку 11 вилегким в експлуатації механічним пристосуванням конані із різних в перерізі порожнистих труб зі сторухомі підставки для голови і корпуса та для рук порними пристосуваннями 32, які дають можлихворого, а також рухомий упор для ніг хворого довість телескопічним чином трансформувати несучі зволяють швидко змінювати конфігурацію ложа. 31. Особливості кріплення монорельсу на спинках Аероінсоляційиий комплекс для лікування опідозволяє персоналу використовувати додаткове кових хворих «Фенікс-МС» працює наступним чилікувальне та діагностичне обладнання. ном. Можливість трансформації внутрішнього об'єВраховуючи характер ушкоджень та загальний му аероінсоляційного комплексу також дуже важстан хворого, знімне ложе 4 з гігієнічно оброблелива: в процесі лікування при застосуванні певних ною сіткою 6 на верхній рамі 5 устатковується на лікувальних заходів (перев'язки тощо) персоналу рельсовій опорі 23 підставкою 14 для голови і корбіля хворого потрібно багато місця і водночас непусу хворого, кут нахилу якої регулюється за добажано для хворого змінювати мікроклімат, а весь помогою упору 26 та стопорних пристосувань 25, а інший час об'єм комплексу може бути зменшено, також за необхідністю встановлюються підставки що також зменшує витрати на вентиляцію, рівень 15 для рук хворого за допомогою кронштейнів 27. шуму, дозволяє економити місце в палаті і т. ін. 7 29798 8 Зазначені конструктивні особливості аероінсозабезпечити успішний процес лікування сучасними ляційного комплексу для лікування опікових хвометодами хворих із важкими опіками. рих «Фенікс-МС» технічно дозволяють повністю 9 Комп’ютерна верстка А. Крижанівський 29798 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
