Однополюсний вимикач на два ланцюги

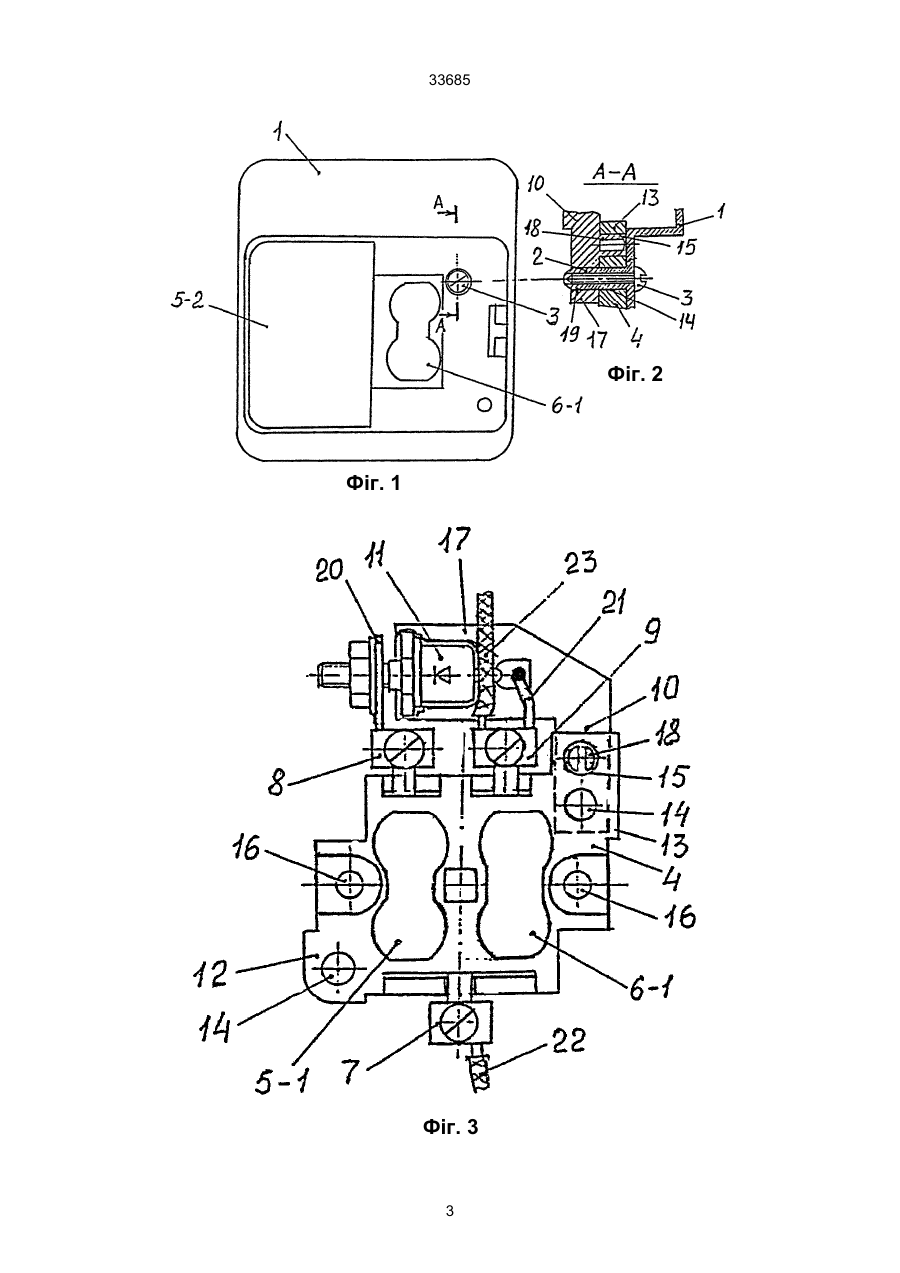

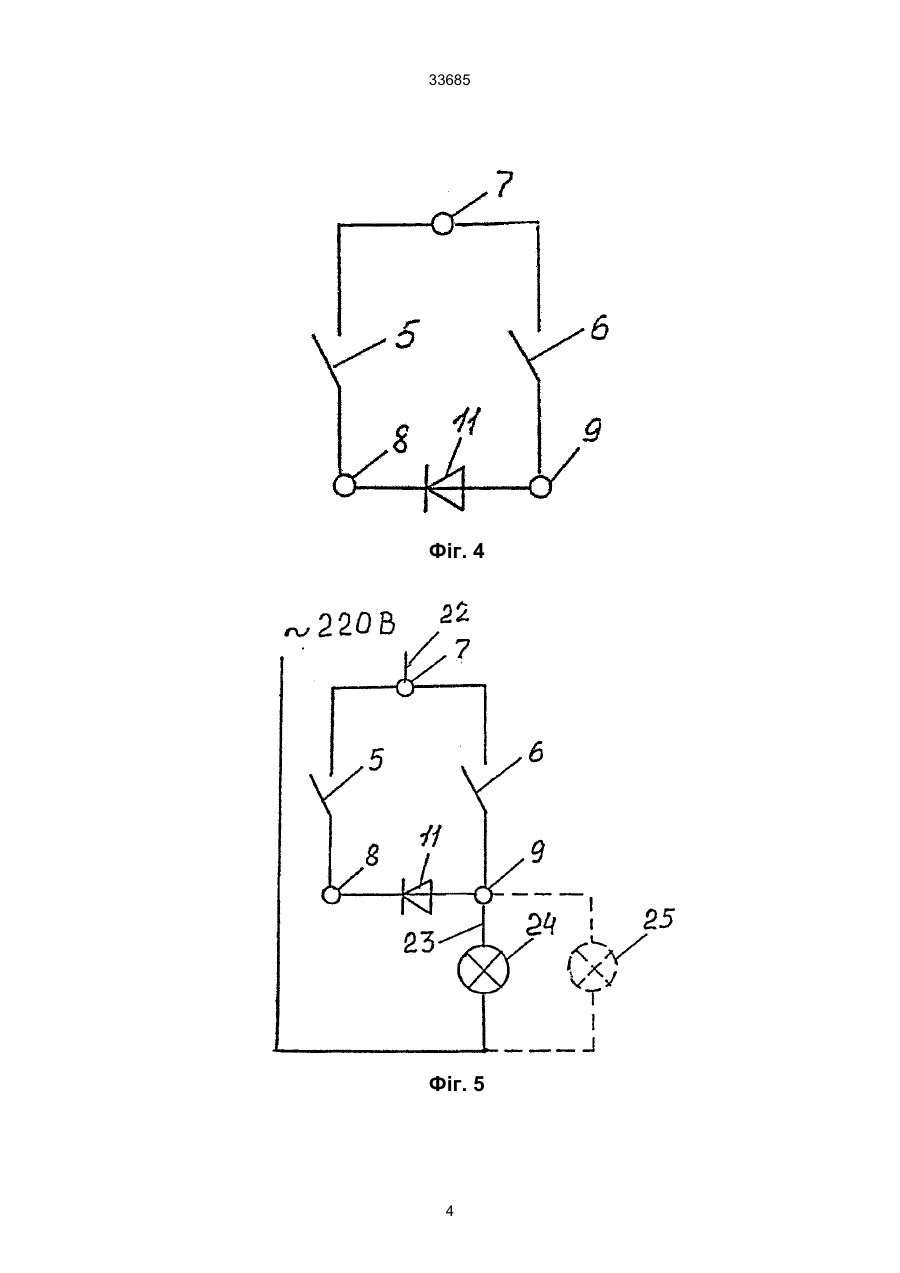

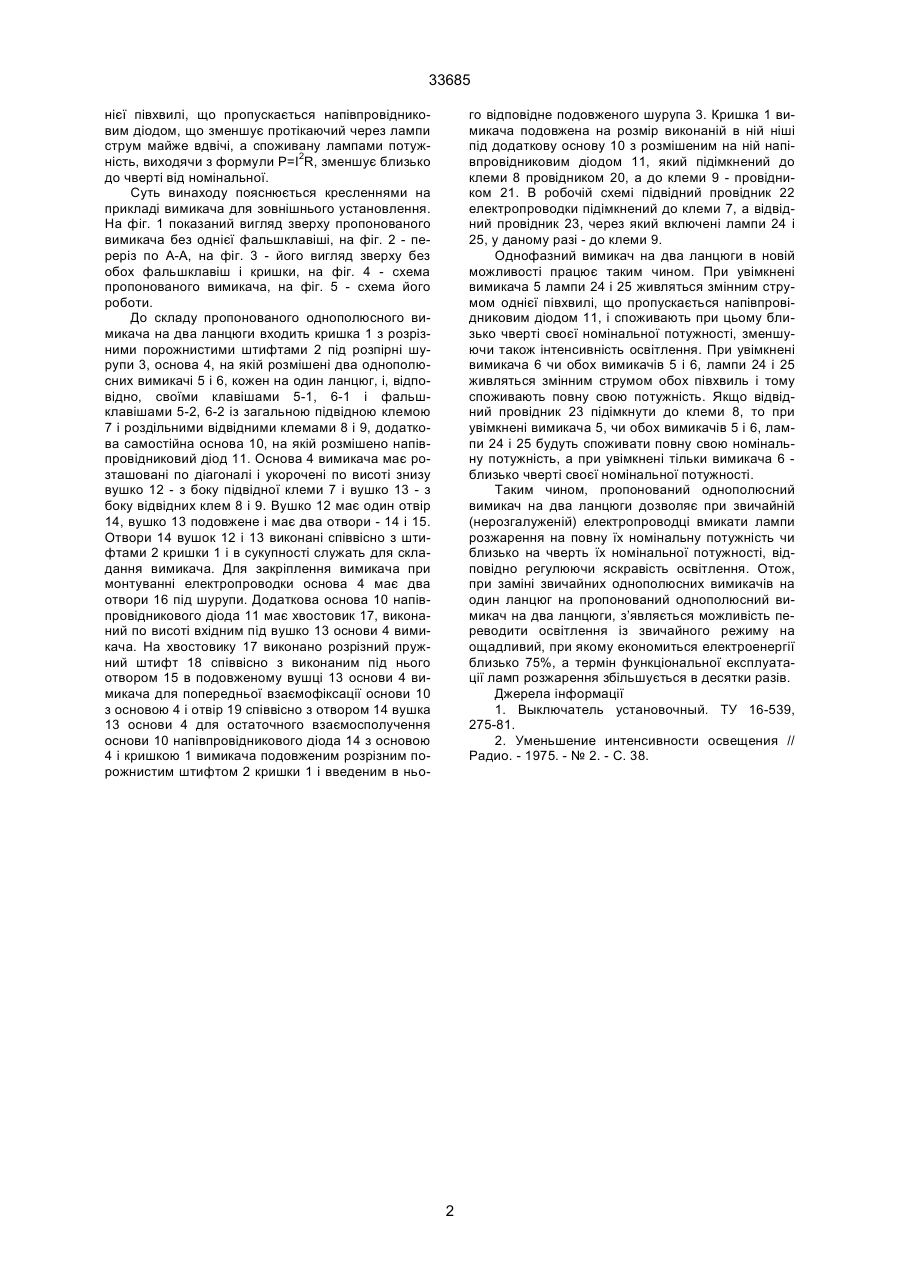

Однополюсний вимикач на два ланцюги, до складу якого входить кришка з розрізними порожнистими штифтами під розпірні шурупи і основа, на якій розміщені два однополюсних вимикачі, кожен на один ланцюг, зі своїми клавішами, з загальною підвідною і роздільними відвідними клемами, між якими увімкнений напівпровідниковий діод; основа має отвори під розрізні порожнисті штифти кришки, виконані на двох вушках, укорочених по висоті знизу і розташованих по діагоналі, одна - з боку підвідної клеми, друга - з боку відвідних клем, 33685 нієї півхвилі, що пропускається напівпровідниковим діодом, що зменшує протікаючий через лампи струм майже вдвічі, а споживану лампами потужність, виходячи з формули Р=І2R, зменшує близько до чверті від номінальної. Суть винаходу пояснюється кресленнями на прикладі вимикача для зовнішнього установлення. На фіг. 1 показаний вигляд зверху пропонованого вимикача без однієї фальшклавіші, на фіг. 2 - переріз по А-А, на фіг. 3 - його вигляд зверху без обох фальшклавіш і кришки, на фіг. 4 - схема пропонованого вимикача, на фіг. 5 - схема його роботи. До складу пропонованого однополюсного вимикача на два ланцюги входить кришка 1 з розрізними порожнистими штифтами 2 під розпірні шурупи 3, основа 4, на якій розмішені два однополюсних вимикачі 5 і 6, кожен на один ланцюг, і, відповідно, своїми клавішами 5-1, 6-1 і фальшклавішами 5-2, 6-2 із загальною підвідною клемою 7 і роздільними відвідними клемами 8 і 9, додаткова самостійна основа 10, на якій розмішено напівпровідниковий діод 11. Основа 4 вимикача має розташовані по діагоналі і укорочені по висоті знизу вушко 12 - з боку підвідної клеми 7 і вушко 13 - з боку відвідних клем 8 і 9. Вушко 12 має один отвір 14, вушко 13 подовжене і має два отвори - 14 і 15. Отвори 14 вушок 12 і 13 виконані співвісно з штифтами 2 кришки 1 і в сукупності служать для складання вимикача. Для закріплення вимикача при монтуванні електропроводки основа 4 має два отвори 16 під шурупи. Додаткова основа 10 напівпровідникового діода 11 має хвостовик 17, виконаний по висоті вхідним під вушко 13 основи 4 вимикача. На хвостовику 17 виконано розрізний пружний штифт 18 співвісно з виконаним під нього отвором 15 в подовженому вушці 13 основи 4 вимикача для попередньої взаємофіксації основи 10 з основою 4 і отвір 19 співвісно з отвором 14 вушка 13 основи 4 для остаточного взаємосполучення основи 10 напівпровідникового діода 14 з основою 4 і кришкою 1 вимикача подовженим розрізним порожнистим штифтом 2 кришки 1 і введеним в ньо го відповідне подовженого шурупа 3. Кришка 1 вимикача подовжена на розмір виконаній в ній ніші під додаткову основу 10 з розмішеним на ній напівпровідниковим діодом 11, який підімкнений до клеми 8 провідником 20, а до клеми 9 - провідником 21. В робочій схемі підвідний провідник 22 електропроводки підімкнений до клеми 7, а відвідний провідник 23, через який включені лампи 24 і 25, у даному разі - до клеми 9. Однофазний вимикач на два ланцюги в новій можливості працює таким чином. При увімкнені вимикача 5 лампи 24 і 25 живляться змінним струмом однієї півхвилі, що пропускається напівпровідниковим діодом 11, і споживають при цьому близько чверті своєї номінальної потужності, зменшуючи також інтенсивність освітлення. При увімкнені вимикача 6 чи обох вимикачів 5 і 6, лампи 24 і 25 живляться змінним струмом обох півхвиль і тому споживають повну свою потужність. Якщо відвідний провідник 23 підімкнути до клеми 8, то при увімкнені вимикача 5, чи обох вимикачів 5 і 6, лампи 24 і 25 будуть споживати повну свою номінальну потужність, а при увімкнені тільки вимикача 6 близько чверті своєї номінальної потужності. Таким чином, пропонований однополюсний вимикач на два ланцюги дозволяє при звичайній (нерозгалуженій) електропроводці вмикати лампи розжарення на повну їх номінальну потужність чи близько на чверть їх номінальної потужності, відповідно регулюючи яскравість освітлення. Отож, при заміні звичайних однополюсних вимикачів на один ланцюг на пропонований однополюсний вимикач на два ланцюги, з’являється можливість переводити освітлення із звичайного режиму на ощадливий, при якому економиться електроенергії близько 75%, а термін функціональної експлуатації ламп розжарення збільшується в десятки разів. Джерела інформації 1. Выключатель установочный. ТУ 16-539, 275-81. 2. Уменьшение интенсивности освещения // Радио. - 1975. - № 2. - С. 38. 2 33685 Фіг. 2 Фіг. 1 Фіг. 3 3 33685 Фіг. 4 Фіг. 5 4 33685 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
