Секція механізованого кріплення для підземної гірничої розробки

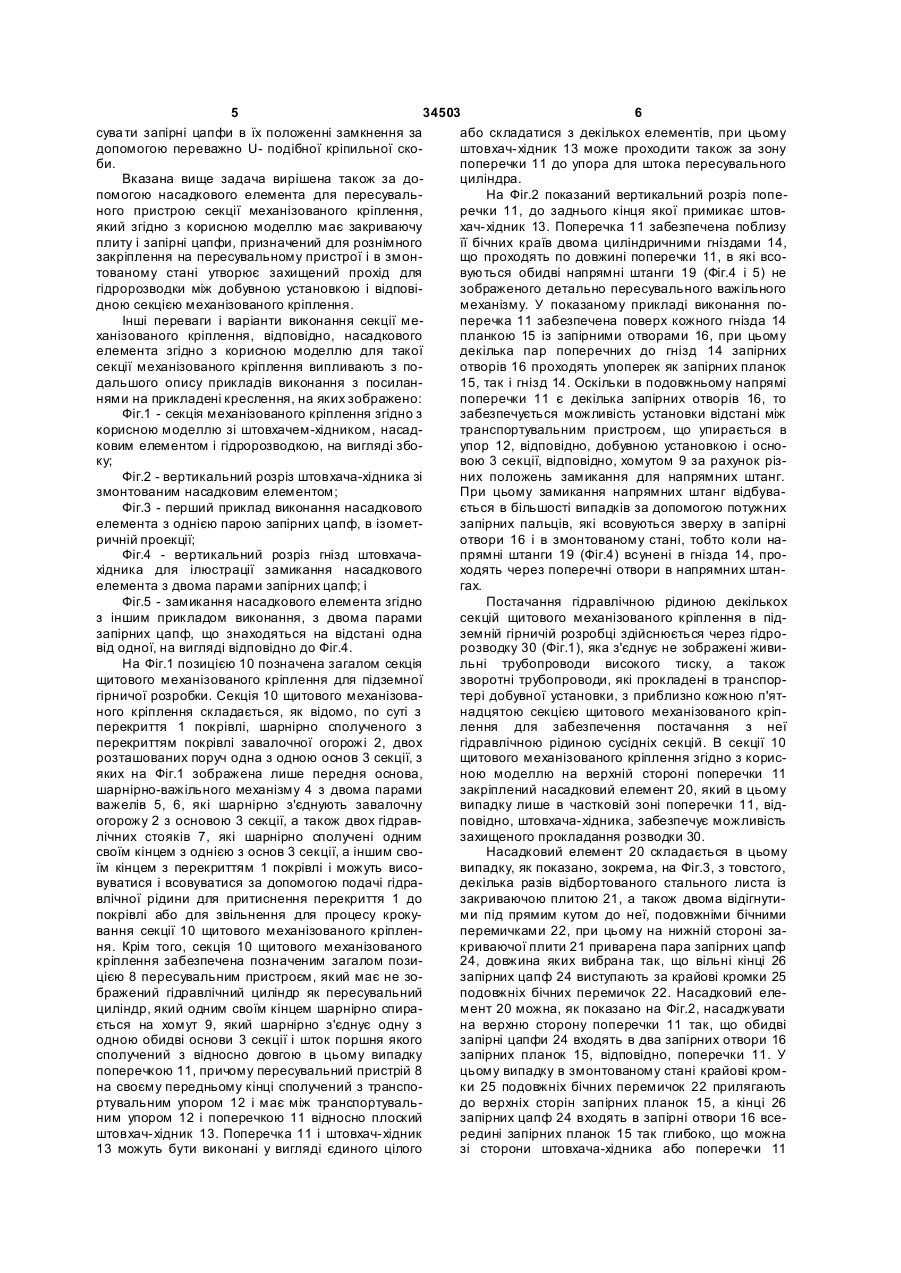

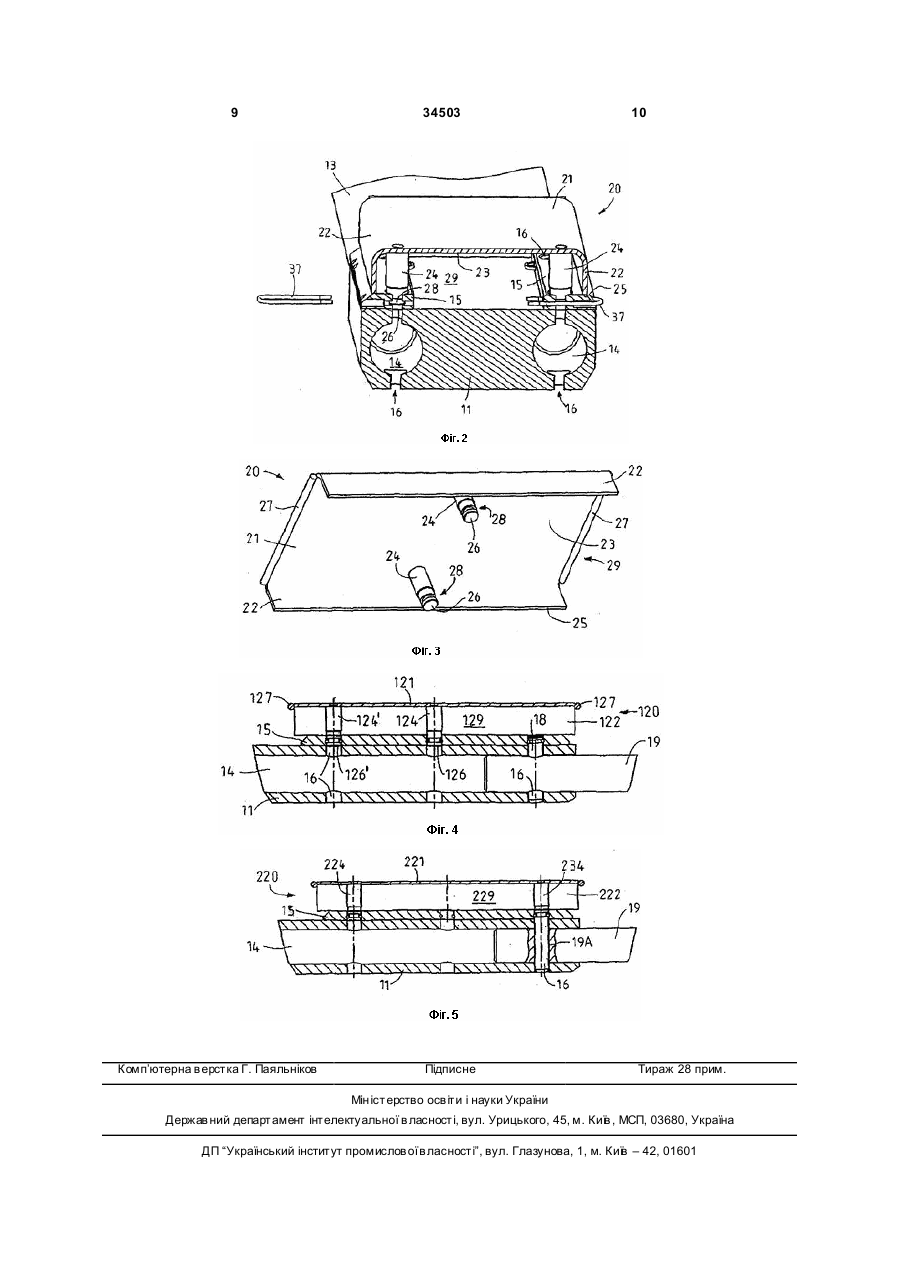

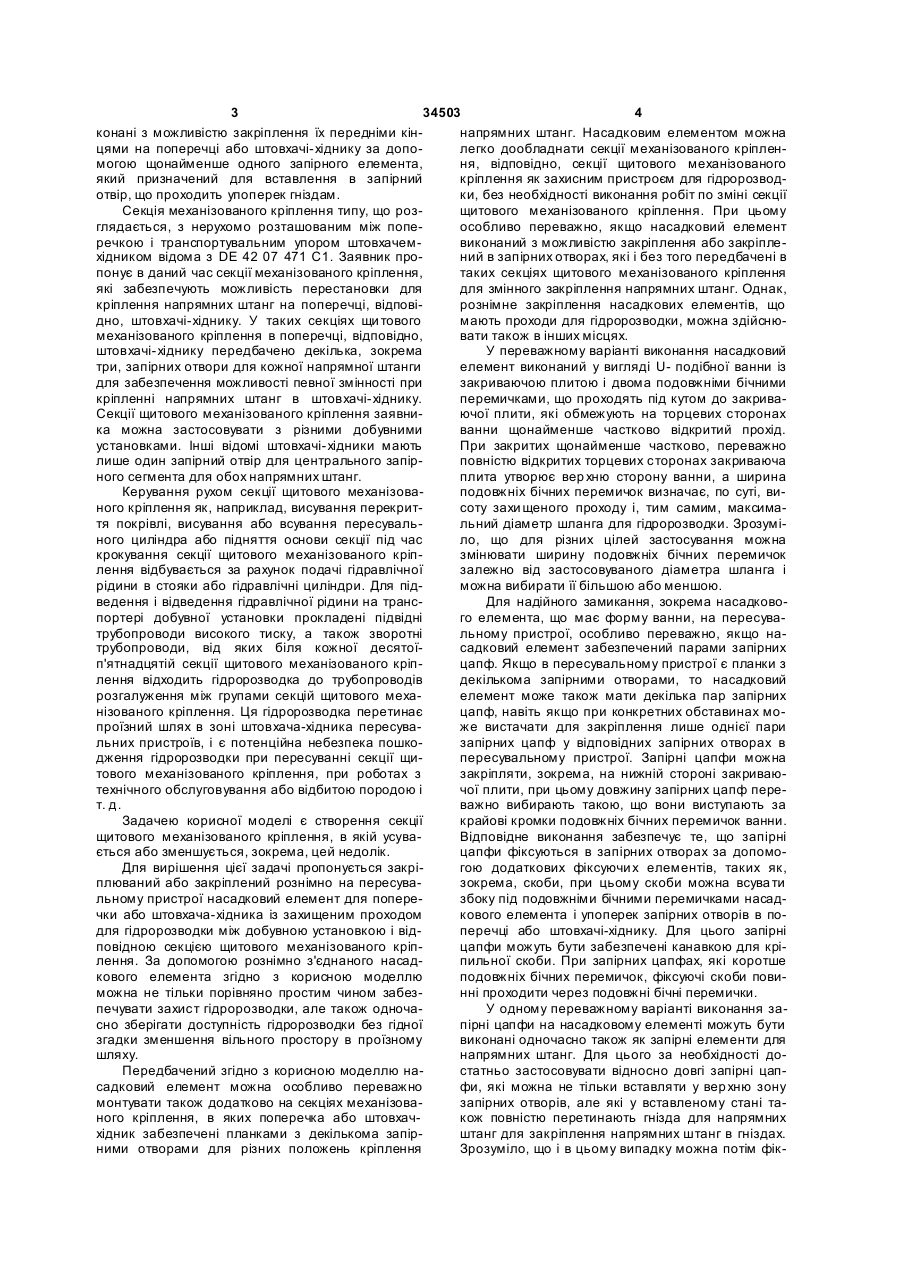

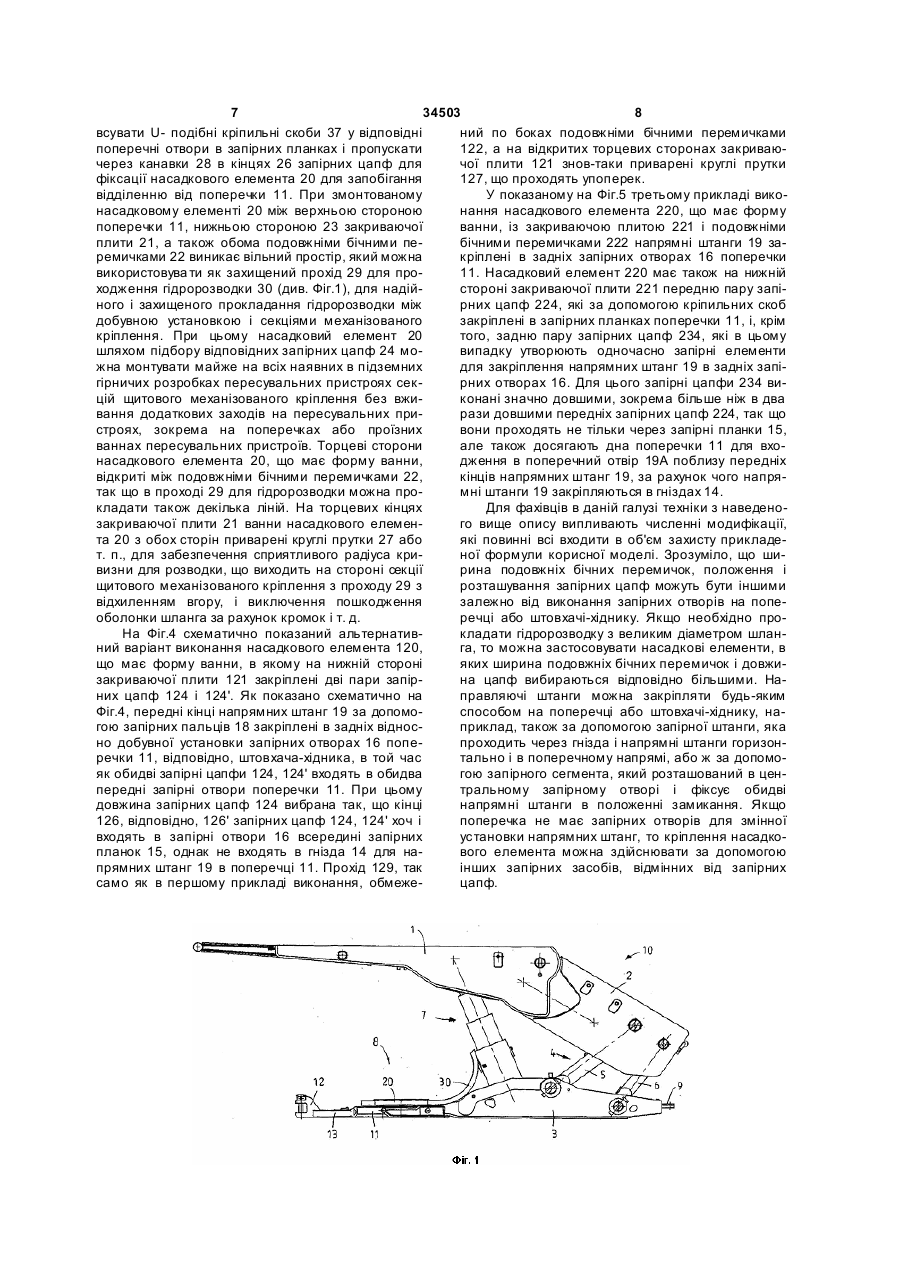

1. Секція механізованого кріплення для підземних гірничих розробок, яка містить змінне по висоті за допомогою шарнірно-важільного механізму (4) і гідравлічних стояків (7) перекриття (1) покрівлі, що спирається на основи секції, і розташований між основами (3) секції пересувальний пристрій (8), що з'єднується з добувною установкою, який має пересувальний циліндр, що пересуває важільний механізм з двома напрямними штангами (19), і виконану у вигляді штовхача-хідника (13) поперечку, що має гнізда (14) для напрямних штанг, причому напрямні штанги (19) виконані з можливістю закріплення за допомогою щонайменше одного запірного елемента, який призначений для вставлення в запірний отвір (16), що проходить упоперек гнізд (14), яка відрізняється тим, що передбачений рознімно закріплюваний або закріплений на пересувальному пристрої (8) насадковий елемент (20; 120; 220) для поперечки (11) і/або штовхача-хідника (13) із захищеним проходом (29; 129; 229) для гідророзводки. 2. Секція механізованого кріплення за п. 1, яка відрізняє ться тим, що поперечка (11) і/або штовхач-хідник забезпечені запірними планками (15) з декількома запірними отворами (16) для різних положень закріплення напрямних штанг (19). 3. Секція механізованого кріплення за пп. 1 або 2, яка відрізняється тим, що насадковий елемент (20; 120; 220) виконаний з можливістю закріплення U 2 UA 1 3 34503 4 конані з можливістю закріплення їх передніми кіннапрямних штанг. Насадковим елементом можна цями на поперечці або штовхачі-хіднику за дополегко дообладнати секції механізованого кріпленмогою щонайменше одного запірного елемента, ня, відповідно, секції щитового механізованого який призначений для вставлення в запірний кріплення як захисним пристроєм для гідророзводотвір, що проходить упоперек гніздам. ки, без необхідності виконання робіт по зміні секції Секція механізованого кріплення типу, що розщитового механізованого кріплення. При цьому глядається, з нерухомо розташованим між попеособливо переважно, якщо насадковий елемент речкою і транспортувальним упором штовхачемвиконаний з можливістю закріплення або закріплехідником відома з DE 42 07 471 С1. Заявник проний в запірних отворах, які і без того передбачені в понує в даний час секції механізованого кріплення, таких секціях щитового механізованого кріплення які забезпечують можливість перестановки для для змінного закріплення напрямних штанг. Однак, кріплення напрямних штанг на поперечці, відповірознімне закріплення насадкових елементів, що дно, штовхачі-хіднику. У таких секціях щи тового мають проходи для гідророзводки, можна здійснюмеханізованого кріплення в поперечці, відповідно, вати також в інших місцях. штовхачі-хіднику передбачено декілька, зокрема У переважному варіанті виконання насадковий три, запірних отвори для кожної напрямної штанги елемент виконаний у вигляді U- подібної ванни із для забезпечення можливості певної змінності при закриваючою плитою і двома подовжніми бічними кріпленні напрямних штанг в штовхачі-хіднику. перемичками, що проходять під кутом до закриваСекції щитового механізованого кріплення заявниючої плити, які обмежують на торцевих сторонах ка можна застосовувати з різними добувними ванни щонайменше частково відкритий прохід. установками. Інші відомі штовхачі-хідники мають При закритих щонайменше частково, переважно лише один запірний отвір для центрального запірповністю відкритих торцевих сторонах закриваюча ного сегмента для обох напрямних штанг. плита утворює вер хню сторону ванни, а ширина Керування рухом секції щитового механізоваподовжніх бічних перемичок визначає, по суті, виного кріплення як, наприклад, висування перекритсоту захи щеного проходу і, тим самим, максиматя покрівлі, висування або всування пересувальльний діаметр шланга для гідророзводки. Зрозуміного циліндра або підняття основи секції під час ло, що для різних цілей застосування можна крокування секції щитового механізованого кріпзмінювати ширину подовжніх бічних перемичок лення відбувається за рахунок подачі гідравлічної залежно від застосовуваного діаметра шланга і рідини в стояки або гідравлічні циліндри. Для підможна вибирати її більшою або меншою. ведення і відведення гідравлічної рідини на трансДля надійного замикання, зокрема насадковопортері добувної установки прокладені підвідні го елемента, що має форму ванни, на пересуватрубопроводи високого тиску, а також зворотні льному пристрої, особливо переважно, якщо натрубопроводи, від яких біля кожної десятоїсадковий елемент забезпечений парами запірних п'ятнадцятій секції щитового механізованого кріпцапф. Якщо в пересувальному пристрої є планки з лення відходить гідророзводка до трубопроводів декількома запірними отворами, то насадковий розгалуження між групами секцій щитового мехаелемент може також мати декілька пар запірних нізованого кріплення. Ця гідророзводка перетинає цапф, навіть якщо при конкретних обставинах мопроїзний шлях в зоні штовхача-хідника пересуваже вистачати для закріплення лише однієї пари льних пристроїв, і є потенційна небезпека пошкозапірних цапф у відповідних запірних отворах в дження гідророзводки при пересуванні секції щипересувальному пристрої. Запірні цапфи можна тового механізованого кріплення, при роботах з закріпляти, зокрема, на нижній стороні закриваютехнічного обслуговування або відбитою породою і чої плити, при цьому довжину запірних цапф перет. д. важно вибирають такою, що вони виступають за Задачею корисної моделі є створення секції крайові кромки подовжніх бічних перемичок ванни. щитового механізованого кріплення, в якій усуваВідповідне виконання забезпечує те, що запірні ється або зменшується, зокрема, цей недолік. цапфи фіксуються в запірних отворах за допомоДля вирішення цієї задачі пропонується закрігою додаткових фіксуючи х елементів, таких як, плюваний або закріплений рознімно на пересувазокрема, скоби, при цьому скоби можна всува ти льному пристрої насадковий елемент для поперезбоку під подовжніми бічними перемичками насадчки або штовхача-хідника із захищеним проходом кового елемента і упоперек запірних отворів в подля гідророзводки між добувною установкою і відперечці або штовхачі-хіднику. Для цього запірні повідною секцією щитового механізованого кріпцапфи можуть бути забезпечені канавкою для крілення. За допомогою рознімно з'єднаного насадпильної скоби. При запірних цапфах, які коротше кового елемента згідно з корисною моделлю подовжніх бічних перемичок, фіксуючі скоби повиможна не тільки порівняно простим чином забезнні проходити через подовжні бічні перемички. печувати захист гідророзводки, але також одночаУ одному переважному варіанті виконання засно зберігати доступність гідророзводки без гідної пірні цапфи на насадковому елементі можуть бути згадки зменшення вільного простору в проїзному виконані одночасно також як запірні елементи для шляху. напрямних штанг. Для цього за необхідності доПередбачений згідно з корисною моделлю настатньо застосовувати відносно довгі запірні цапсадковий елемент можна особливо переважно фи, які можна не тільки вставляти у вер хню зону монтувати також додатково на секціях механізовазапірних отворів, але які у вставленому стані таного кріплення, в яких поперечка або штовхачкож повністю перетинають гнізда для напрямних хідник забезпечені планками з декількома запірштанг для закріплення напрямних штанг в гніздах. ними отворами для різних положень кріплення Зрозуміло, що і в цьому випадку можна потім фік 5 34503 6 сува ти запірні цапфи в їх положенні замкнення за або складатися з декількох елементів, при цьому допомогою переважно U- подібної кріпильної скоштовхач-хідник 13 може проходити також за зону би. поперечки 11 до упора для штока пересувального Вказана вище задача вирішена також за доциліндра. помогою насадкового елемента для пересувальНа Фіг.2 показаний вертикальний розріз попеного пристрою секції механізованого кріплення, речки 11, до заднього кінця якої примикає штовякий згідно з корисною моделлю має закриваючу хач-хідник 13. Поперечка 11 забезпечена поблизу плиту і запірні цапфи, призначений для рознімного її бічних країв двома циліндричними гніздами 14, закріплення на пересувальному пристрої і в змонщо проходять по довжині поперечки 11, в які всотованому стані утворює захищений прохід для вуються обидві напрямні штанги 19 (Фіг.4 і 5) не гідророзводки між добувною установкою і відповізображеного детально пересувального важільного дною секцією механізованого кріплення. механізму. У показаному прикладі виконання поІнші переваги і варіанти виконання секції меперечка 11 забезпечена поверх кожного гнізда 14 ханізованого кріплення, відповідно, насадкового планкою 15 із запірними отворами 16, при цьому елемента згідно з корисною моделлю для такої декілька пар поперечних до гнізд 14 запірних секції механізованого кріплення випливають з поотворів 16 проходять упоперек як запірних планок дальшого опису прикладів виконання з посилан15, так і гнізд 14. Оскільки в подовжньому напрямі нями на прикладені креслення, на яких зображено: поперечки 11 є декілька запірних отворів 16, то Фіг.1 - секція механізованого кріплення згідно з забезпечується можливість установки відстані між корисною моделлю зі штовхачем-хідником, насадтранспортувальним пристроєм, що упирається в ковим елементом і гідророзводкою, на вигляді збоупор 12, відповідно, добувною установкою і осноку; вою 3 секції, відповідно, хомутом 9 за рахунок різФіг.2 - вертикальний розріз штовхача-хідника зі них положень замикання для напрямних штанг. змонтованим насадковим елементом; При цьому замикання напрямних штанг відбуваФіг.3 - перший приклад виконання насадкового ється в більшості випадків за допомогою потужних елемента з однією парою запірних цапф, в ізометзапірних пальців, які всовуються зверху в запірні ричній проекції; отвори 16 і в змонтованому стані, тобто коли наФіг.4 - вертикальний розріз гнізд штовхачапрямні штанги 19 (Фіг.4) всунені в гнізда 14, прохідника для ілюстрації замикання насадкового ходять через поперечні отвори в напрямних штанелемента з двома парами запірних цапф; і гах. Фіг.5 - замикання насадкового елемента згідно Постачання гідравлічною рідиною декількох з іншим прикладом виконання, з двома парами секцій щитового механізованого кріплення в підзапірних цапф, що знаходяться на відстані одна земній гірничій розробці здійснюється через гідровід одної, на вигляді відповідно до Фіг.4. розводку 30 (Фіг.1), яка з'єднує не зображені живиНа Фіг.1 позицією 10 позначена загалом секція льні трубопроводи високого тиску, а також щитового механізованого кріплення для підземної зворотні трубопроводи, які прокладені в транспоргірничої розробки. Секція 10 щитового механізоватері добувної установки, з приблизно кожною п'ятного кріплення складається, як відомо, по суті з надцятою секцією щитового механізованого кріпперекриття 1 покрівлі, шарнірно сполученого з лення для забезпечення постачання з неї перекриттям покрівлі завалочної огорожі 2, двох гідравлічною рідиною сусідніх секцій. В секції 10 розташованих поруч одна з одною основ 3 секції, з щитового механізованого кріплення згідно з корисяких на Фіг.1 зображена лише передня основа, ною моделлю на верхній стороні поперечки 11 шарнірно-важільного механізму 4 з двома парами закріплений насадковий елемент 20, який в цьому важелів 5, 6, які шарнірно з'єднують завалочну випадку лише в частковій зоні поперечки 11, відогорожу 2 з основою 3 секції, а також двох гідравповідно, штовхача-хідника, забезпечує можливість лічних стояків 7, які шарнірно сполучені одним захищеного прокладання розводки 30. своїм кінцем з однією з основ 3 секції, а іншим своНасадковий елемент 20 складається в цьому їм кінцем з перекриттям 1 покрівлі і можуть висовипадку, як показано, зокрема, на Фіг.3, з товстого, вуватися і всовуватися за допомогою подачі гідрадекілька разів відбортованого стального листа із влічної рідини для притиснення перекриття 1 до закриваючою плитою 21, а також двома відігнутипокрівлі або для звільнення для процесу крокуми під прямим кутом до неї, подовжніми бічними вання секції 10 щитового механізованого кріпленперемичками 22, при цьому на нижній стороні заня. Крім того, секція 10 щитового механізованого криваючої плити 21 приварена пара запірних цапф кріплення забезпечена позначеним загалом пози24, довжина яких вибрана так, що вільні кінці 26 цією 8 пересувальним пристроєм, який має не зозапірних цапф 24 виступають за крайові кромки 25 бражений гідравлічний циліндр як пересувальний подовжніх бічних перемичок 22. Насадковий елециліндр, який одним своїм кінцем шарнірно спирамент 20 можна, як показано на Фіг.2, насаджувати ється на хомут 9, який шарнірно з'єднує одну з на верхню сторону поперечки 11 так, що обидві одною обидві основи 3 секції і шток поршня якого запірні цапфи 24 входять в два запірних отвори 16 сполучений з відносно довгою в цьому випадку запірних планок 15, відповідно, поперечки 11. У поперечкою 11, причому пересувальний пристрій 8 цьому випадку в змонтованому стані крайові кромна своєму передньому кінці сполучений з транспоки 25 подовжніх бічних перемичок 22 прилягають ртувальним упором 12 і має між транспортувальдо верхніх сторін запірних планок 15, а кінці 26 ним упором 12 і поперечкою 11 відносно плоский запірних цапф 24 входять в запірні отвори 16 всештовхач-хідник 13. Поперечка 11 і штовхач-хідник редині запірних планок 15 так глибоко, що можна 13 можуть бути виконані у вигляді єдиного цілого зі сторони штовхача-хідника або поперечки 11 7 34503 8 всувати U- подібні кріпильні скоби 37 у відповідні ний по боках подовжніми бічними перемичками поперечні отвори в запірних планках і пропускати 122, а на відкритих торцевих сторонах закриваючерез канавки 28 в кінцях 26 запірних цапф для чої плити 121 знов-таки приварені круглі прутки фіксації насадкового елемента 20 для запобігання 127, що проходять упоперек. відділенню від поперечки 11. При змонтованому У показаному на Фіг.5 третьому прикладі виконасадковому елементі 20 між верхньою стороною нання насадкового елемента 220, що має форму поперечки 11, нижньою стороною 23 закриваючої ванни, із закриваючою плитою 221 і подовжніми плити 21, а також обома подовжніми бічними пебічними перемичками 222 напрямні штанги 19 заремичками 22 виникає вільний простір, який можна кріплені в задніх запірних отворах 16 поперечки використовува ти як захищений прохід 29 для про11. Насадковий елемент 220 має також на нижній ходження гідророзводки 30 (див. Фіг.1), для надійстороні закриваючої плити 221 передню пару запіного і захищеного прокладання гідророзводки між рних цапф 224, які за допомогою кріпильних скоб добувною установкою і секціями механізованого закріплені в запірних планках поперечки 11, і, крім кріплення. При цьому насадковий елемент 20 того, задню пару запірних цапф 234, які в цьому шляхом підбору відповідних запірних цапф 24 мовипадку утворюють одночасно запірні елементи жна монтувати майже на всіх наявних в підземних для закріплення напрямних штанг 19 в задніх запігірничих розробках пересувальних пристроях секрних отворах 16. Для цього запірні цапфи 234 вицій щитового механізованого кріплення без вжиконані значно довшими, зокрема більше ніж в два вання додаткових заходів на пересувальних прирази довшими передніх запірних цапф 224, так що строях, зокрема на поперечках або проїзних вони проходять не тільки через запірні планки 15, ваннах пересувальних пристроїв. Торцеві сторони але також досягають дна поперечки 11 для вхонасадкового елемента 20, що має форму ванни, дження в поперечний отвір 19А поблизу передніх відкриті між подовжніми бічними перемичками 22, кінців напрямних штанг 19, за рахунок чого напрятак що в проході 29 для гідророзводки можна промні штанги 19 закріпляються в гніздах 14. кладати також декілька ліній. На торцевих кінцях Для фахівців в даній галузі техніки з наведенозакриваючої плити 21 ванни насадкового елеменго вище опису випливають численні модифікації, та 20 з обох сторін приварені круглі прутки 27 або які повинні всі входити в об'єм захисту прикладет. п., для забезпечення сприятливого радіуса криної формули корисної моделі. Зрозуміло, що шивизни для розводки, що виходить на стороні секції рина подовжніх бічних перемичок, положення і щитового механізованого кріплення з проходу 29 з розташування запірних цапф можуть бути іншими відхиленням вгору, і виключення пошкодження залежно від виконання запірних отворів на попеоболонки шланга за рахунок кромок і т. д. речці або штовхачі-хіднику. Якщо необхідно проНа Фіг.4 схематично показаний альтернативкладати гідророзводку з великим діаметром шланний варіант виконання насадкового елемента 120, га, то можна застосовувати насадкові елементи, в що має форму ванни, в якому на нижній стороні яких ширина подовжніх бічних перемичок і довжизакриваючої плити 121 закріплені дві пари запірна цапф вибираються відповідно більшими. Наних цапф 124 і 124'. Як показано схематично на правляючі штанги можна закріпляти будь-яким Фіг.4, передні кінці напрямних штанг 19 за допомоспособом на поперечці або штовхачі-хіднику, нагою запірних пальців 18 закріплені в задніх відносприклад, також за допомогою запірної штанги, яка но добувної установки запірних отворах 16 попепроходить через гнізда і напрямні штанги горизонречки 11, відповідно, штовхача-хідника, в той час тально і в поперечному напрямі, або ж за допомояк обидві запірні цапфи 124, 124' входять в обидва гою запірного сегмента, який розташований в ценпередні запірні отвори поперечки 11. При цьому тральному запірному отворі і фіксує обидві довжина запірних цапф 124 вибрана так, що кінці напрямні штанги в положенні замикання. Якщо 126, відповідно, 126' запірних цапф 124, 124' хоч і поперечка не має запірних отворів для змінної входять в запірні отвори 16 всередині запірних установки напрямних штанг, то кріплення насадкопланок 15, однак не входять в гнізда 14 для навого елемента можна здійснювати за допомогою прямних штанг 19 в поперечці 11. Прохід 129, так інших запірних засобів, відмінних від запірних само як в першому прикладі виконання, обмежецапф. 9 Комп’ютерна в ерстка Г. Паяльніков 34503 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
