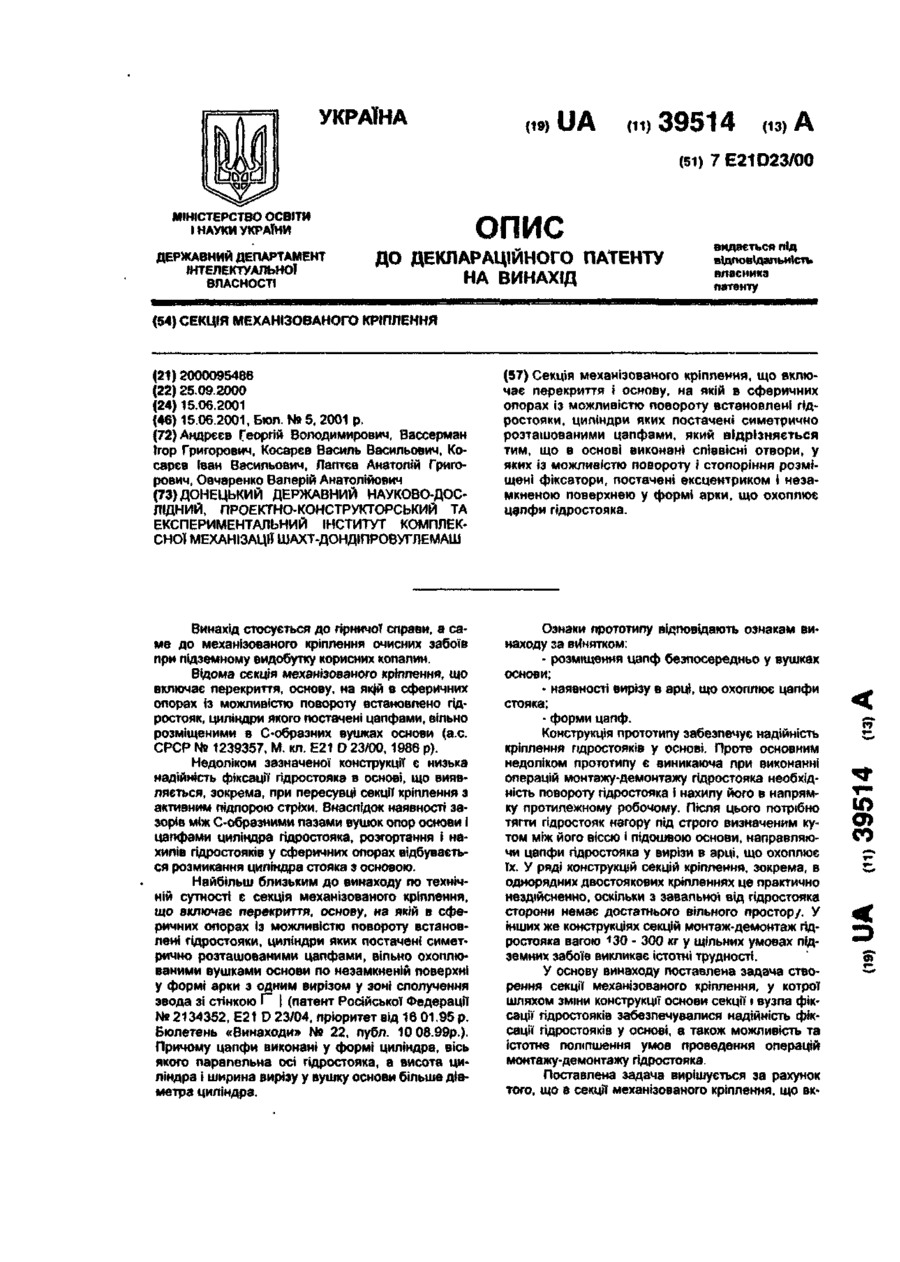

Секція механізованого кріплення

Секція механізованого кріплення, що включає перекриття і основу, на якій в сферичних опорах із можливістю повороту встановлені гідростояки, циліндри яких постачені симетрично розташованими цапфами, який відрізняється тим, що в основі виконані співвісні отвори, у яких із можливістю повороту j стопоріння розміщені фіксатори, постачені ексцентриком і незамкненою поверхнею у формі арки, що охоплює цапфи гідростояка. Винахід стосується до гірничої справи, а саме до механізованого кріплення очисних забоїв при підземному видобутку корисних копалин. Відома секція механізованого кріплення, що включає перекриття, основу, на якій в сферичних опорах із можливістю повороту встановлено гідростояк, циліндри якого постачені цапфами, вільно розміщеними в С-образних вушках основи (а.с. СРСР № 1239357, М. кл. Е21 D 23/00, 1986 р). Недоліком зазначеної конструкції є низька надійність фіксації гідростояка в основі, що виявляється, зокрема, при пересувці секції кріплення з активним підпорою стріхи. Внаслідок наявності зазорів між С-образними пазами вушок опор основи і цапфами циліндра гідростояка, розгортання і нахилів гідростояків у сферичних опорах відбувається розмикання циліндра стояка з основою. Найбільш близьким до винаходу по технічній сутності є секція механізованого кріплення, що включає перекриття, основу, на якій в сферичних опорах із можливістю повороту встановлені гідростояки, циліндри яких постачені симетрично розташованими цапфами, вільно охоплюваними вушками основи по незамкненій поверхні у формі арки з одним вирізом у зоні сполучення звода зі стінкою Г~ j (патент Російської Федерації № 2134352, Е21 D 23/04, пріоритет від 16 01.95 р. Бюлетень «Винаходи» № 22, публ. 10 08.99р.). Причому цапфи виконані у формі циліндра, вісь якого паралельна осі гідростояка, а висота циліндра і ширина вирізу у вушку основи більше діаметра циліндра. Ознаки прототипу відповідають ознакам винаходу за винятком: - розміщення цапф безпосередньо у вушках основи; - наявності вирізу в арці, що охоплює цапфи стояка; • форми цапф. Конструкція прототипу забезпечує надійність кріплення пдростояків у основі. Проте основним недоліком прототипу є виникаюча при виконанні операцій монтажу-демонтажу гідростояка необхідність повороту гідростояка і нахипу його в напрямку протилежному робочому. Після цього потрібно тягти гідростояк нагору під строго визначеним кутом між його віссю і підошвою основи, направляючи цапфи гідростояка у вирізи в арці, що охоплює їх. У ряді конструкцій секцій кріплення, зокрема, в однорядних двостоякових кріпленнях це практично нездійсненно, оскільки з завальної від гідростояка сторони немає достатнього вільного простор/. У інших же конструкціях секцій монтаж-демонтаж гідростояка вагою 130 - 300 кг у щільних умовах підземних забоїв викликає істотні трудності. У основу винаходу поставлена задача створення секції механізованого кріплення, у котрої шляхом зміни конструкції основи секції і вузла фіксації гідростояків забезпечувалися надійність фіксації гідростояків у основі, а також можливість та істотне поліпшення умов проведення операцій монтажу-демонтажу гідростояка. Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що BK 2~57 - 0 3
