Пристрій для доставки арочного кріплення в шахту

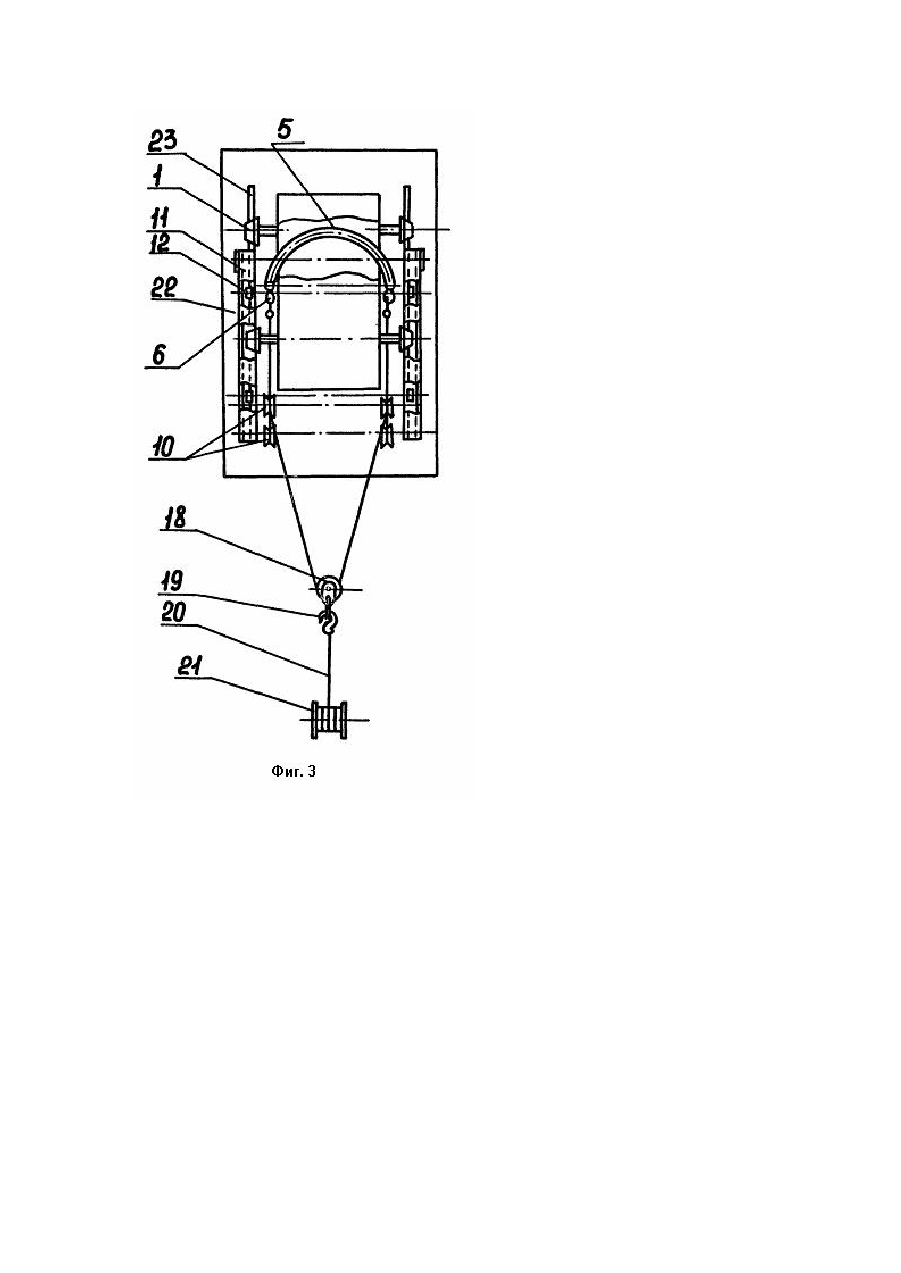

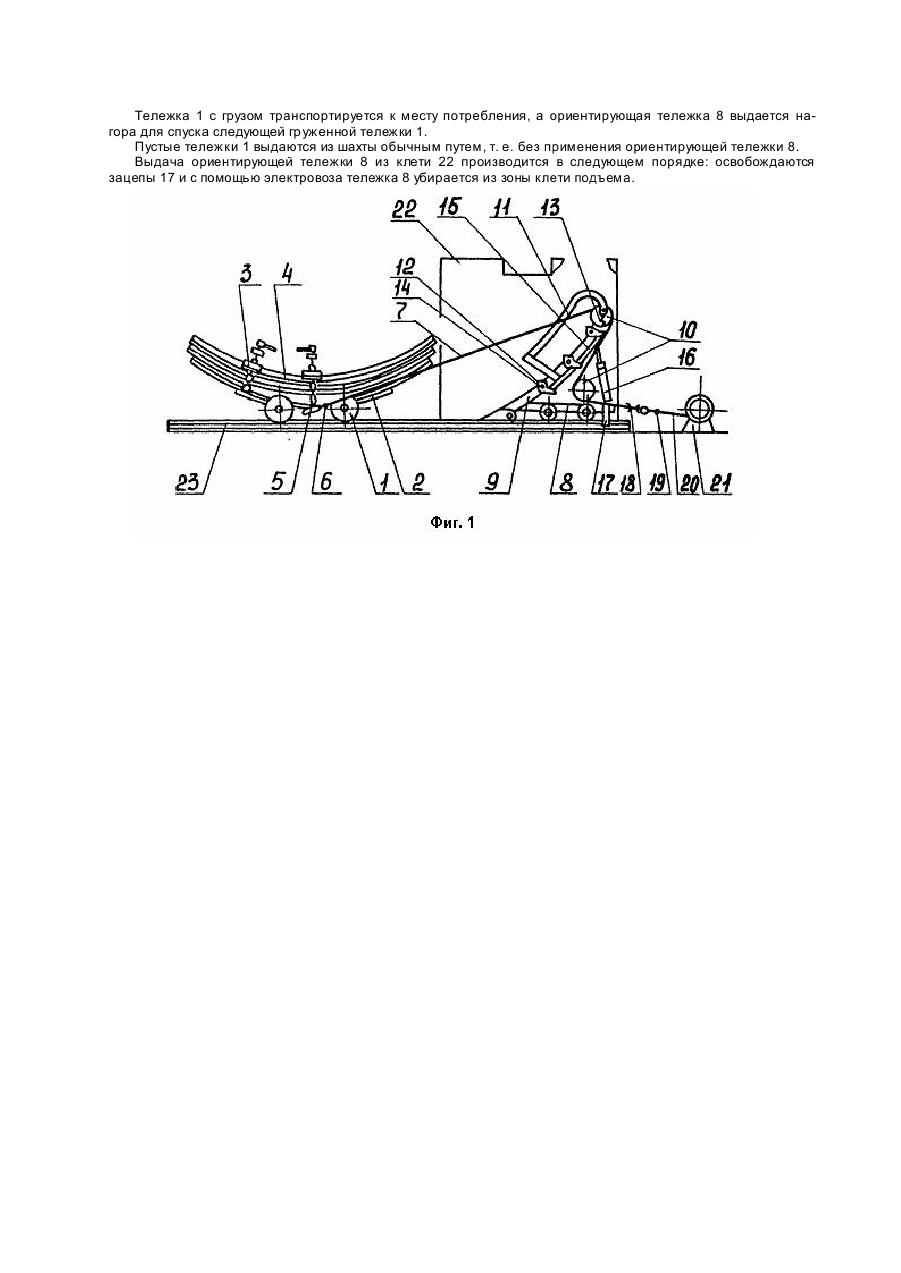

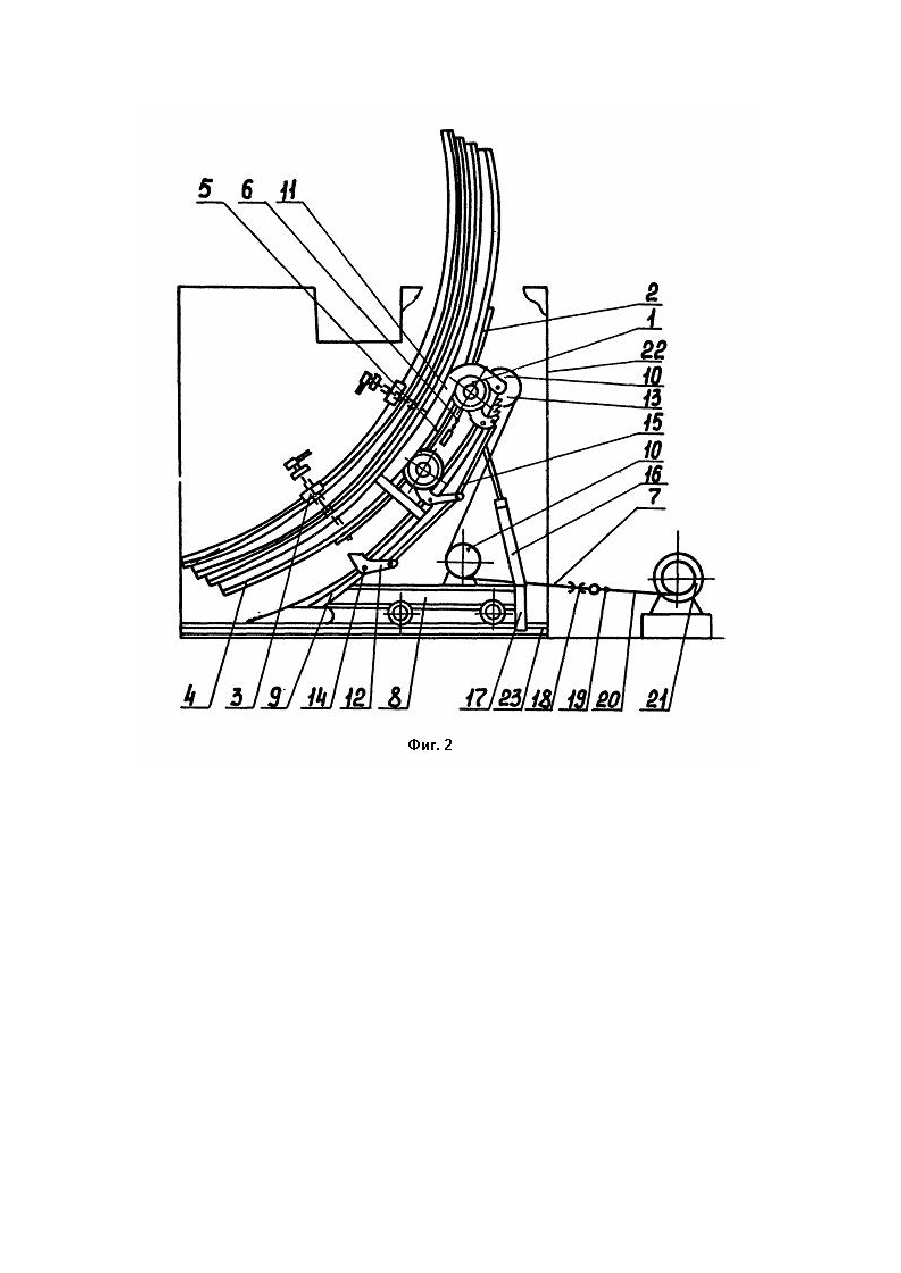

Изобретение относится к шахтным транспортным средствам, применяемым в горной промышленности, и предназначено для обеспечения спуска и подъема в клети по вертикальному стволу элементов арочной крепи длиной, превышающей длину этой клети, а также для транспортирования элементов крепи по горным выработкам. Известно устройство для доставки арочной крепи в шахту, содержащее доставочную тележку и ориентирующий механизм, состоящий из ориентирующей, смонтированной на полу клети, тележки с опорными катками, расположенными с возможностью взаимодействия с поддоном для укладки арочной крепи роликоопорами, и направляющей в виде ролика, расположенного на боковой стенке клети [1]. Для возможности доставки клетью различных типоразмеров арочной крепи необходима дополнительная конструктивная доработка клети. В качестве прототипа принято устройство для доставки арочной крепи в шахту [2]. включающая доставочную тележку, гибкий тяговый орган с приводом и ориентирующий механизм с отклоняющими блоками и ориентирующей тележкой, имеющей криволинейные направляющие, установленные по обе стороны рельсовой колеи. Прототип имеет ряд конструктивных и эксплуатационных недостатков. Тележка этого устройства отличается сложностью конструкции, т. к. привод тягового каната и каретка являются неотъемлемой ее частью, хотя используется только при выполнении операции спуска груза в клети. Учитывая то, что для доставки арочной крепи на шахте необходимо иметь не менее десяти таких устройств, нерационально на каждом из них размещать привод и каретку с кронштейнами. тем самым утяжеляя доставочную тележку. Кроме того, не обеспечивается вписывание в люк клети элементов крепи с различной кривизной, т. к. отсутствует возможность изменения кривизны криволинейных направляющих. Достижение технического результата невозможно, т. к. в устройстве совмещены функции транспортировки и ориентации груза в клети. В основу изобретения положена задача создания устройства доставки арочной крепи в шахту, в котором за счет изменения взаимосвязей доставочной тележки с ориентирующим механизмом обеспечивается вписывание в габариты клети элементов крепи с различной кривизной, тем самым упрощается конструкция, снижается масса. Поставленная задача решается тем, что, в устройстве, включающем доставочную тележку, гибкий тяговый орган с приводом и ориентирующий механизм с отклоняющими блоками и ориентирующей тележкой, имеющей регулируемые по высоте криволинейные направляющие, установленные по обе стороны рельсовой колеи, согласно изобретению, ориентирующий механизм снабжен желобообразной направляющей с компенсирующим канатом, связанным полиспастом с гибким тяговым органом, которая установлена поперек днища доставочной тележки в средней ее части и захватом, установленным на криволинейных направляющих и выполненным в виде замкнутой контршины, имеющей упоры для ограничения обратного хода доставочной тележки. Изобретение поясняется чертежами. На фиг. 1 показано предлагаемое устройство перед заводом загруженной доставочной тележки в клеть, вид сбоку; на фи г. 2 - то же, после заводки крепи в люк клети, вид сбоку; на фиг. 3 - то же, вид сверху. Устройство для доставки арочной крепи в шахту содержит доставочную тележку 1 и ориентирующий механизм. Доставочная тележка 1 имеет поддон 2, зажимы 3 для удержания элементов арочной крепи 4, желобообразную направляющую 5, расположенную поперек днища в средней ее части, в которой размещен компенсирующий канат 6. связанный полиспастом с гибким тяговым органом 7 ориентирующего механизма. Ориентирующий механизм представляет собой ориентирующую тележку 8 с криволинейными направляющими 9, отклоняющими блоками 10, захватом в виде замкнутой контршины 11 для ограничения колес доставочной тележки 1 от опрокидывания и смещения в вертикальной и горизонтальной плоскостях. На криволинейных направляющих 9 размещены упоры 12 с пружинами 13, эксцентрично и шарнирно закрепленные попарно на общих осях 14, которые связаны между собой рычагами 15. Опоры 16 выполнены регулируемыми по высоте. Для фиксации ориентирующей тележки предусмотрены зацепы 17. а для заводки петли гибкого тягового органа 7 служит блок 18 и прицепное устройство 19, связанное с тяговым канатом 20 привода 21. В клети 22 ориентирующая тележка 8 фиксируется зацепами 17 к рельсам 23. Предлагаемое устройство работает следующим образом. На поверхностном складе производится загрузка доставочной тележки 1 на поддон 2 элементами арочной крепи 4 и закрепление их зажимами 3. Загруженные тележки 1 устройства транспортируются к стволу. В клети 22 устанавливается ориентирующая тележка 8 и с помощью зацепов 17 стопорится за рельс 23, после чего обе ветви гибкого тягового органа 7 с помощью быстроразъемных элементов соединяют с петлями компенсирующего каната 6 ориентирующего механизма. Тяговый канат 20 привода 21 соединяют с прицепным устройством 19 блока 18 петли гибкого тягового органа 7. При включении привода 21 гибкий тяговый орган 7, проходя через направляющие блоки. перемещает тележку доставочную 1, загр уженную элементами арочной крепи 4 по криволинейным направляющим 9, при этом синхронность работы обоих ветвей поддерживается перемещением компенсирующего каната 6 в желобообразной направляющей 5, а сама доставочная тележка 1, попадая своими колесами в контуры контршины 11, воздействует на упоры 12, утапливает их. а после прохода стопорит доставочную тележку 1 от скатывания вниз на всех участках подъема. После заводки концов пакета элементов арочной крепи 4 в люк клети 22 при вписывании доставочной тележки 1 в габарит клети привод 21 выключается и в таком положении клеть 22 опускают по стволу. После прихода клети 22 на нужный горизонт шахты производится выдача тележки 1 из клети 22 путем переподъема и реверсирования привода 21, утапливая при этом упоры 12, освобождая колеса поставочной тележки 1. Процесс выдачи груженной тележки 1 заканчивается отсоединением гибкого тягового органа 7 от компенсирующего каната 6 ориентирующего механизма тележки. Тележка 1 с грузом транспортируется к месту потребления, а ориентирующая тележка 8 выдается нагора для спуска следующей гр уженной тележки 1. Пустые тележки 1 выдаются из шахты обычным путем, т. е. без применения ориентирующей тележки 8. Выдача ориентирующей тележки 8 из клети 22 производится в следующем порядке: освобождаются зацепы 17 и с помощью электровоза тележка 8 убирается из зоны клети подъема.
