Передача з проміжними ланками

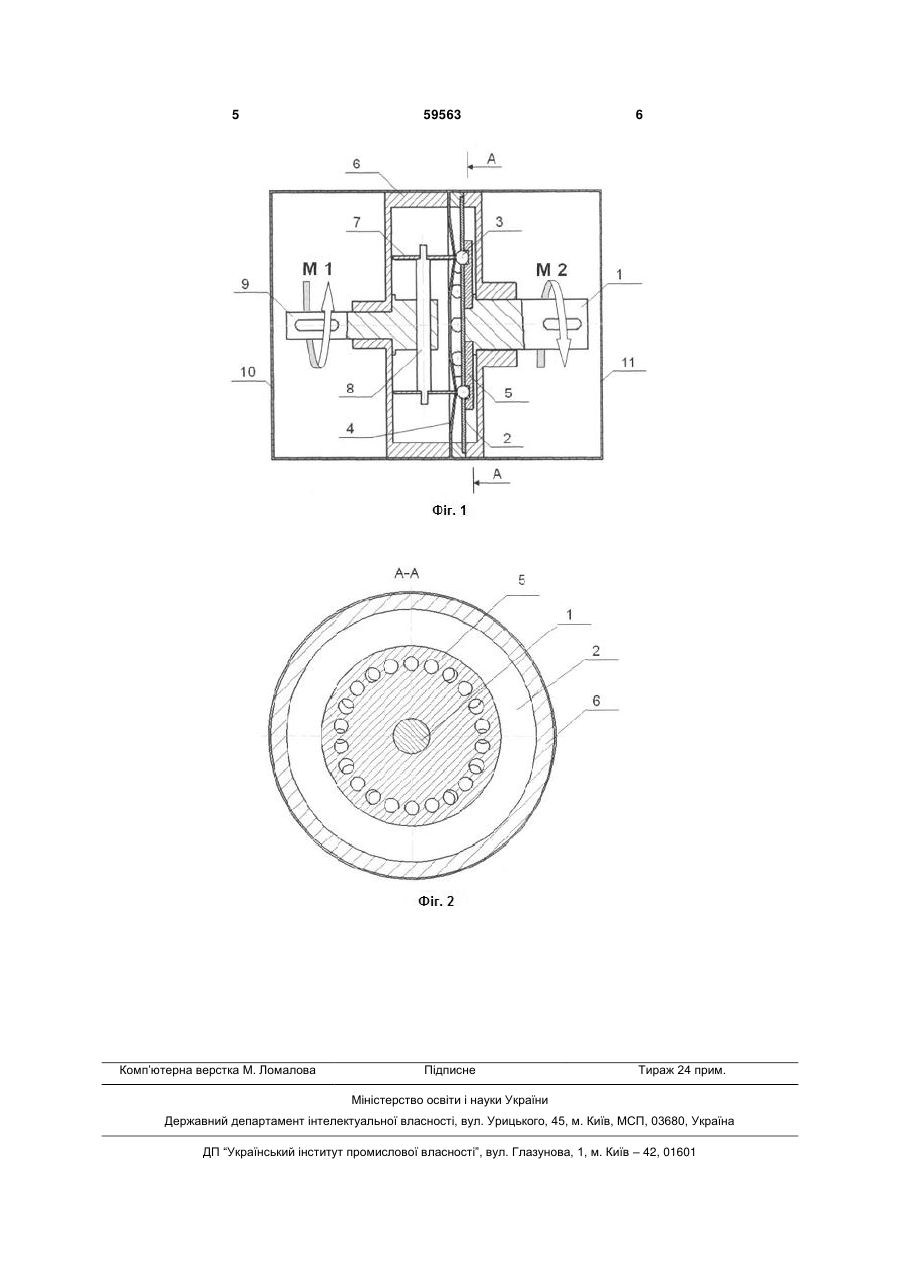

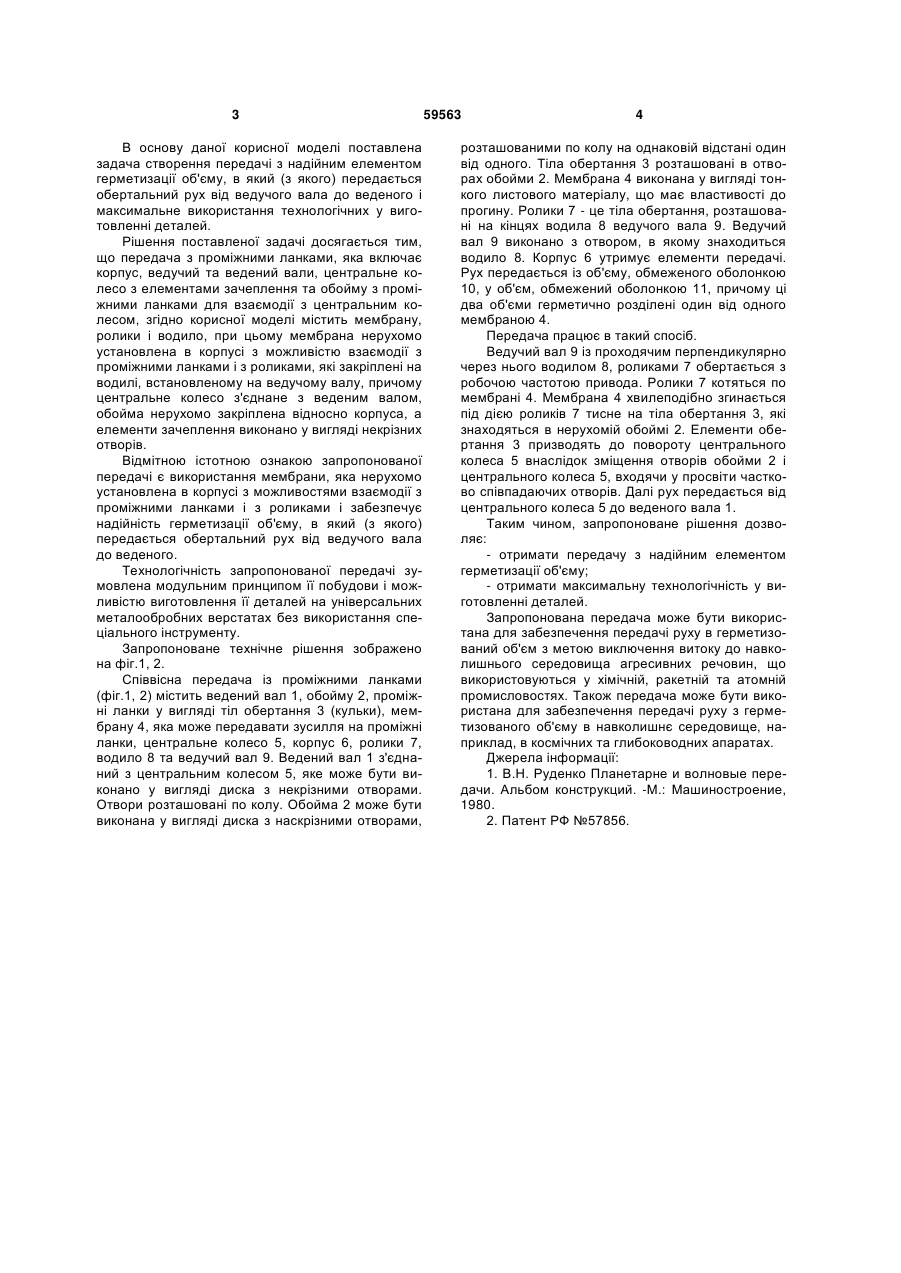

Передача з проміжними ланками, що включає корпус, ведучий та ведений вали, центральне колесо з елементами зачеплення та обойму з проміжними ланками для взаємодії з центральним колесом, яка відрізняється тим, що містить мембрану, ролики і водило, при цьому мембрана нерухомо установлена в корпусі з можливістю взаємодії з проміжними ланками і з роликами, які закріплені на водилі, встановленому на ведучому валу, причому центральне колесо з'єднане з веденим валом, обойма нерухомо закріплена відносно корпуса, а елементи зачеплення виконано у вигляді некрізних отворів. (19) (21) u201011480 (22) 27.09.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) АГАРКОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, МІЩЕНКО ОЛЕКСАНДР ІВАНОВИЧ, МАЛАХОВ ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, РЕУТОВА АНАСТАСІЯ МИКОЛАЇВНА, ФЕДОРЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ (73) АГАРКОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, МІЩЕНКО ОЛЕКСАНДР ІВАНОВИЧ, МАЛАХОВ ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, РЕУТОВА АНАСТАСІЯ МИКОЛАЇВНА, ФЕДОРЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ 3 В основу даної корисної моделі поставлена задача створення передачі з надійним елементом герметизації об'єму, в який (з якого) передається обертальний рух від ведучого вала до веденого і максимальне використання технологічних у виготовленні деталей. Рішення поставленої задачі досягається тим, що передача з проміжними ланками, яка включає корпус, ведучий та ведений вали, центральне колесо з елементами зачеплення та обойму з проміжними ланками для взаємодії з центральним колесом, згідно корисної моделі містить мембрану, ролики і водило, при цьому мембрана нерухомо установлена в корпусі з можливістю взаємодії з проміжними ланками і з роликами, які закріплені на водилі, встановленому на ведучому валу, причому центральне колесо з'єднане з веденим валом, обойма нерухомо закріплена відносно корпуса, а елементи зачеплення виконано у вигляді некрізних отворів. Відмітною істотною ознакою запропонованої передачі є використання мембрани, яка нерухомо установлена в корпусі з можливостями взаємодії з проміжними ланками і з роликами і забезпечує надійність герметизації об'єму, в який (з якого) передається обертальний рух від ведучого вала до веденого. Технологічність запропонованої передачі зумовлена модульним принципом її побудови і можливістю виготовлення її деталей на універсальних металообробних верстатах без використання спеціального інструменту. Запропоноване технічне рішення зображено на фіг.1, 2. Співвісна передача із проміжними ланками (фіг.1, 2) містить ведений вал 1, обойму 2, проміжні ланки у вигляді тіл обертання 3 (кульки), мембрану 4, яка може передавати зусилля на проміжні ланки, центральне колесо 5, корпус 6, ролики 7, водило 8 та ведучий вал 9. Ведений вал 1 з'єднаний з центральним колесом 5, яке може бути виконано у вигляді диска з некрізними отворами. Отвори розташовані по колу. Обойма 2 може бути виконана у вигляді диска з наскрізними отворами, 59563 4 розташованими по колу на однаковій відстані один від одного. Тіла обертання 3 розташовані в отворах обойми 2. Мембрана 4 виконана у вигляді тонкого листового матеріалу, що має властивості до прогину. Ролики 7 - це тіла обертання, розташовані на кінцях водила 8 ведучого вала 9. Ведучий вал 9 виконано з отвором, в якому знаходиться водило 8. Корпус 6 утримує елементи передачі. Рух передається із об'єму, обмеженого оболонкою 10, у об'єм, обмежений оболонкою 11, причому ці два об'єми герметично розділені один від одного мембраною 4. Передача працює в такий спосіб. Ведучий вал 9 із проходячим перпендикулярно через нього водилом 8, роликами 7 обертається з робочою частотою привода. Ролики 7 котяться по мембрані 4. Мембрана 4 хвилеподібно згинається під дією роликів 7 тисне на тіла обертання 3, які знаходяться в нерухомій обоймі 2. Елементи обертання 3 призводять до повороту центрального колеса 5 внаслідок зміщення отворів обойми 2 і центрального колеса 5, входячи у просвіти частково співпадаючих отворів. Далі рух передається від центрального колеса 5 до веденого вала 1. Таким чином, запропоноване рішення дозволяє: - отримати передачу з надійним елементом герметизації об'єму; - отримати максимальну технологічність у виготовленні деталей. Запропонована передача може бути використана для забезпечення передачі руху в герметизований об'єм з метою виключення витоку до навколишнього середовища агресивних речовин, що використовуються у хімічній, ракетній та атомній промисловостях. Також передача може бути використана для забезпечення передачі руху з герметизованого об'єму в навколишнє середовище, наприклад, в космічних та глибоководних апаратах. Джерела інформації: 1. В.Н. Руденко Планетарне и волновые передачи. Альбом конструкций. -М.: Машиностроение, 1980. 2. Патент РФ №57856. 5 Комп’ютерна верстка М. Ломалова 59563 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
