Скловарна піч

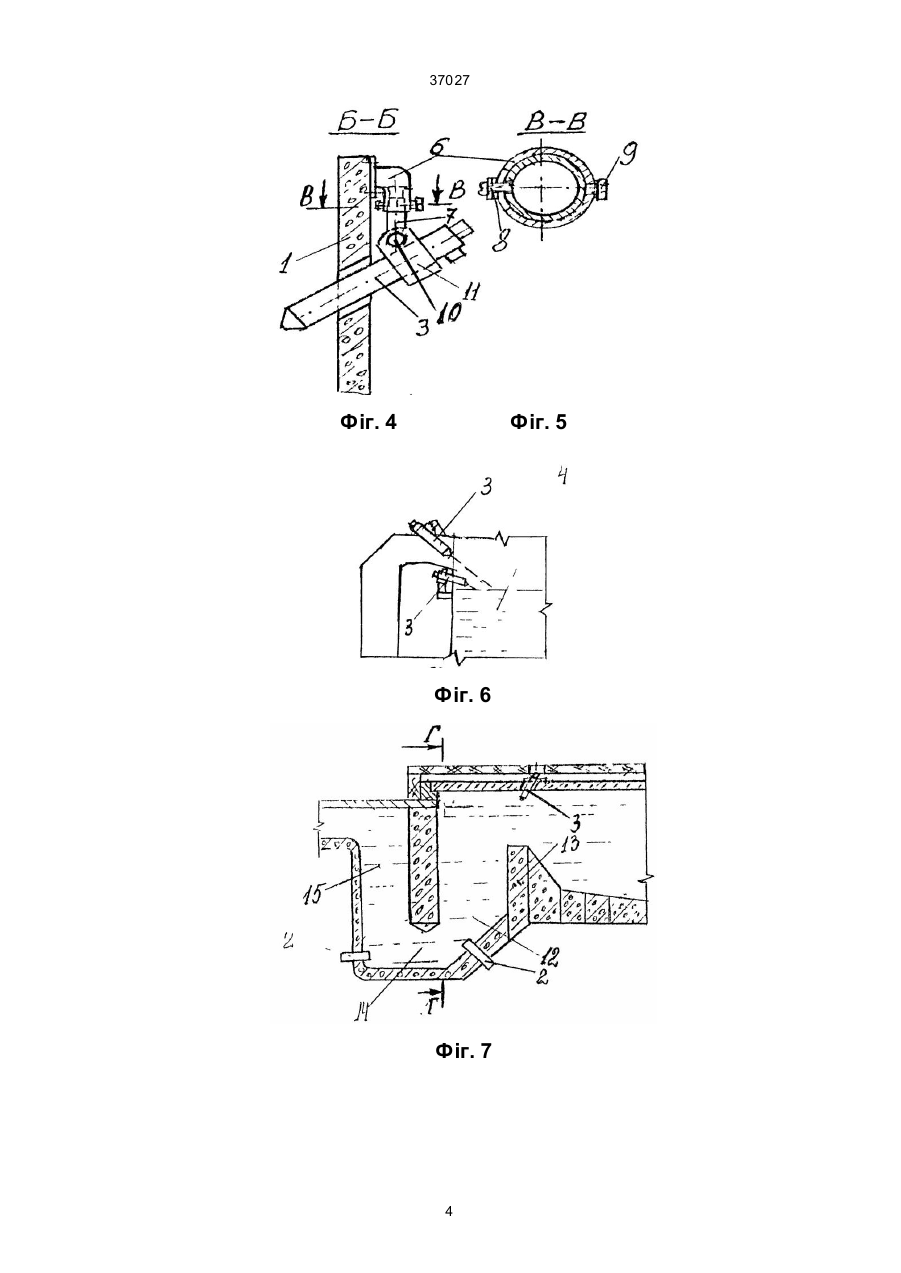

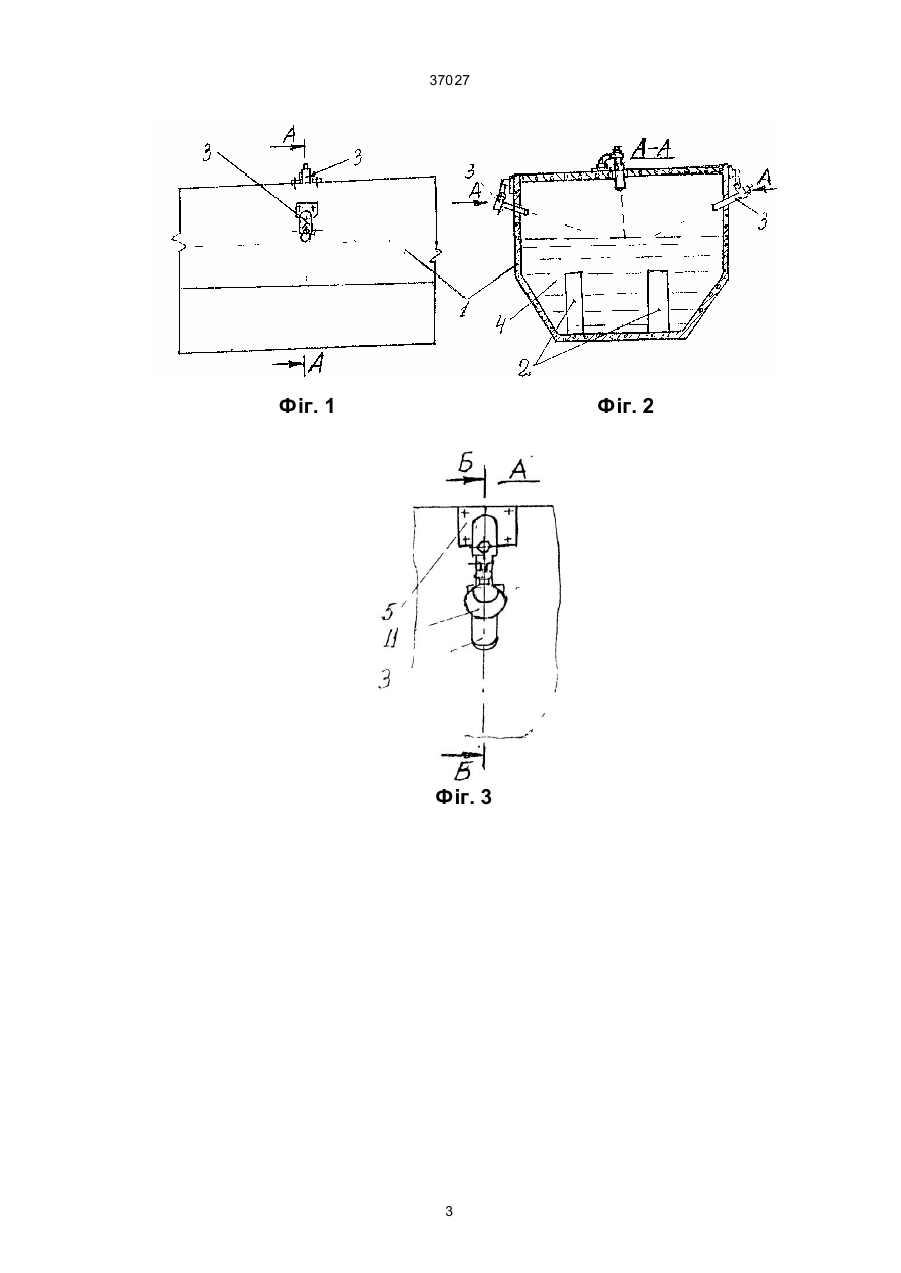

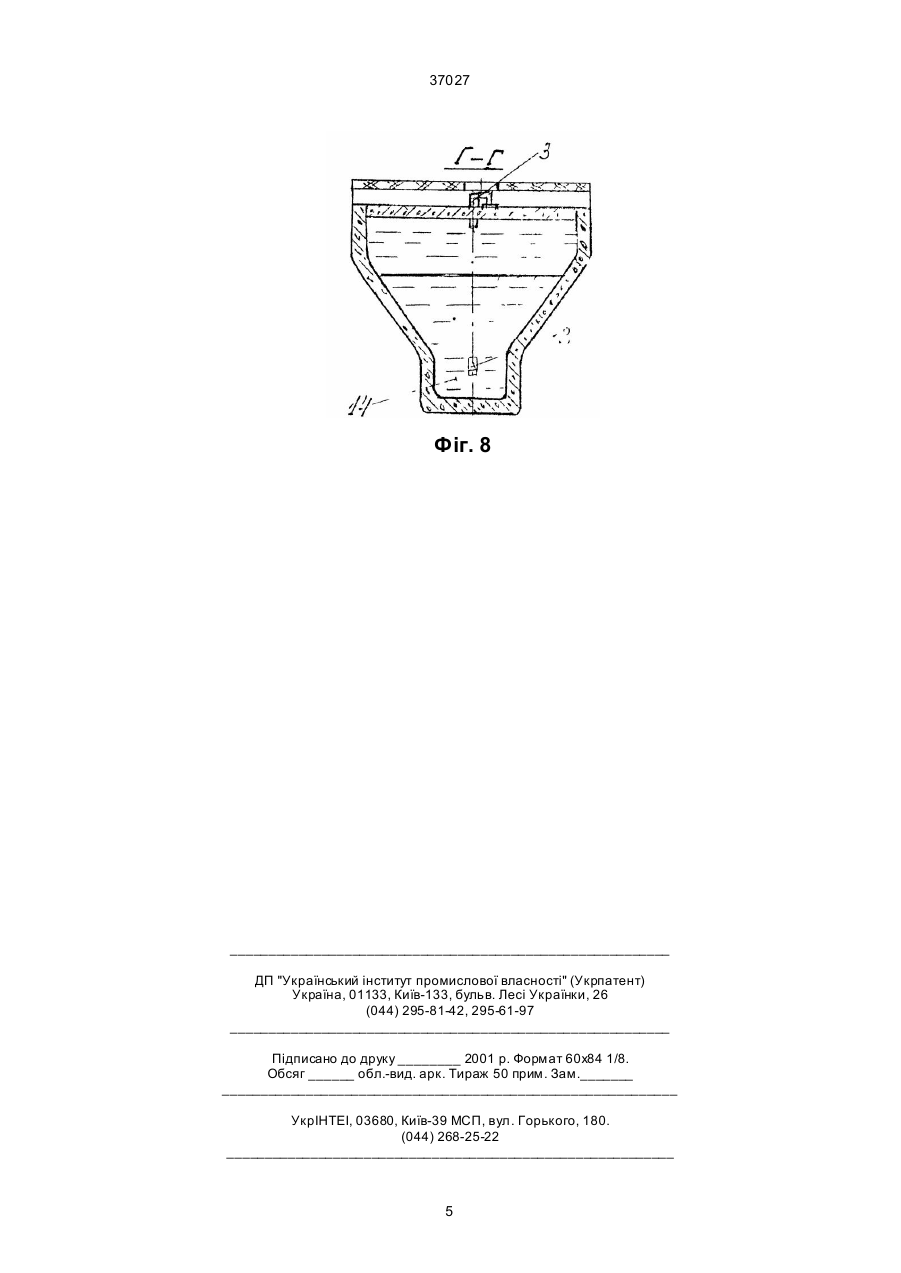

1. Скловарна піч, що містить варний басейн з установленими в ньому електродами, яка відріз 37027 бачимо кріплення плазмотрона та його підвіс на кронштейні; на фіг. 5 - вид в перерізі по В-В, де показаний кронштейн, до котрого приєднаний стрижень; на фіг. 6 - зображено пристрій плазмотронів у склепінні та вистілці скловарної печі; на фіг. 7 - установка плазмотрона в скловарній печі з поглибленою зоною освітлення, розріз вздовж печі; на фіг. 8 - поперечний розріз варочної печі з одним протоком та установкою одного плазмотрона, розріз по Г-Г фіг. 7. Запропонована скловарна піч складається з варильного басейну 1, в котрому установлені джерела енергії 2, наприклад, електроди (графітні або інші). В бокових стінках басейна 1 та в своді печі встановлені електрохімічні генератори-плазмотрони 3. Електронагрів печі від електродів 2 та плавлення скломаси 4 здійснюється дуже в'яло з великими витратами електроенергії у відомих скловарних печах. Плазмотрони 3 підвищують інтенсивність горіння і з допомогою механізму переміщення плазмотронів 3 можливо установити оптимальний режим роботи їх. До бокових стінок басейна1 і кріпиться плата 5, до якої приварений кронштейн 6, який має порожнину. В порожнині кронштейна 6 розташований стрижень 7, котрий фіксується гвинтами 8 та 9. Гвинт 8 проходить крізь паз в кронштейні 6. На кінці стрижня 7 виконаний отвір, крізь котрий проходить гвинт з гайкою 10 фіксує хомут 11 в необхідному положенні. Хомут 11 утримує плазмотрон 3 в потрібному положенні та дозволяє зміню вати його розташування в просторі. У вертикальній площині плазмотрони 3 переміщуються навколо осі кронштейна 6 на стрижні 7 з фіксацією гвинтами 8 та 9. Схема скловарної печі (фіг. 7, 8) з двома графітними електродами 2 та установленим єдиним плазмотроном 3 зображена з поглибленою зоною освітлення 12. Зона освітлення 12 обмежена порогом 13, над котрим додатково встановлений плазмотрон 3. Існуючий протік 14 з’єднує зону освітлення 12 з вертикальним усереднюючим каналом 15. Завдяки розміщенню плазмотрона 3 над порогом 13 досягається підвищений прогрів скломаси до температури 1500-1550°С. Робота скловарної печі полягає в тому, що скломаса 4 потрапляє в басейн 1, де за допомогою плазмотронів 3 досягається підвищена температура скломаси. Для досягнення оптимального режиму роботи плазмотронів 3 здійснюється їх настрій на осовання на оптимальний режим механізмом переміщення, який виконує переміщення вздовж осі плазмотрона, якщо гвинт 10 незатягнутий. А гвинтами 8 та 9 можливо роз'єднати кронштейн 6 від стрижня 7 та прокручувати його навколо осі. Довжина факела та його температура досягається завдяки здійсненню регульованому режиму роботи плазмотронів. Таке виконання скловарної печі дозволяє підвищити ефективність її роботи. 2 37027 Фіг. 1 Фіг. 2 Фіг. 3 3 37027 Фіг. 4 Фіг. 5 Фіг. 6 Фіг. 7 4 37027 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
