Спосіб передачі сигналів викликів у віртуальній приватній мережі зв’язку, що створена у мережі зв’язку загального користування наземних рухомих об’єктів, для надання послуг та розрахунків з мінімізацією обігови

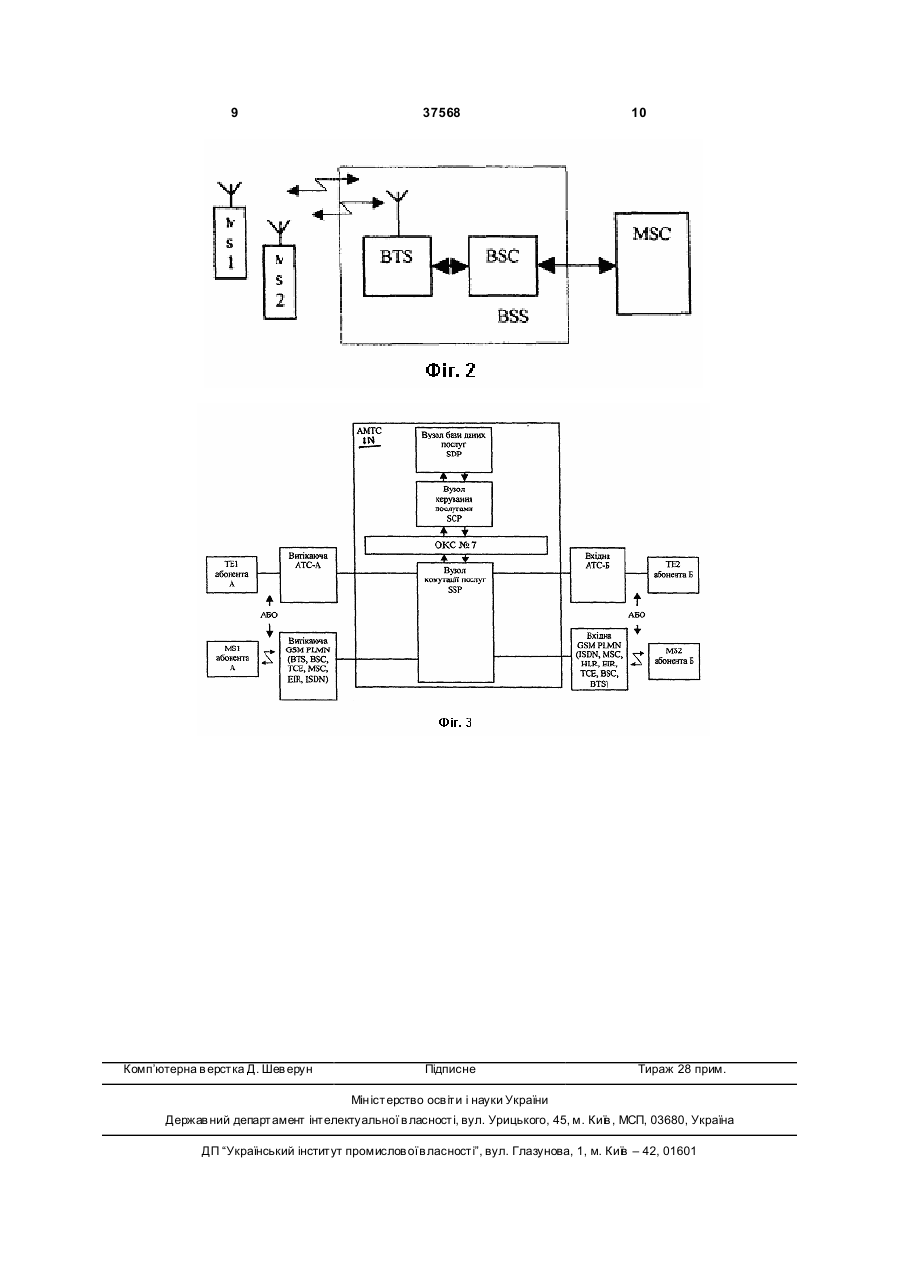

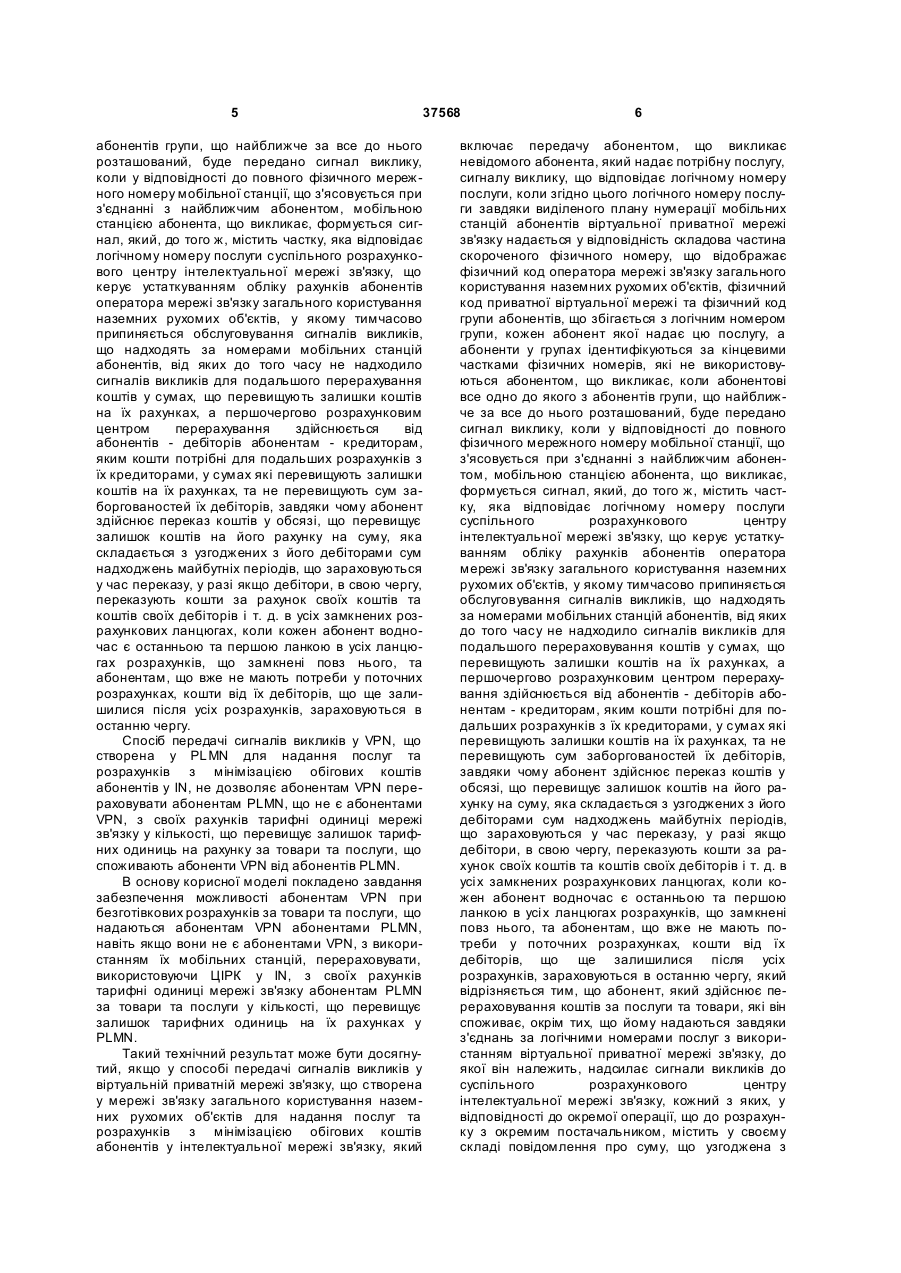

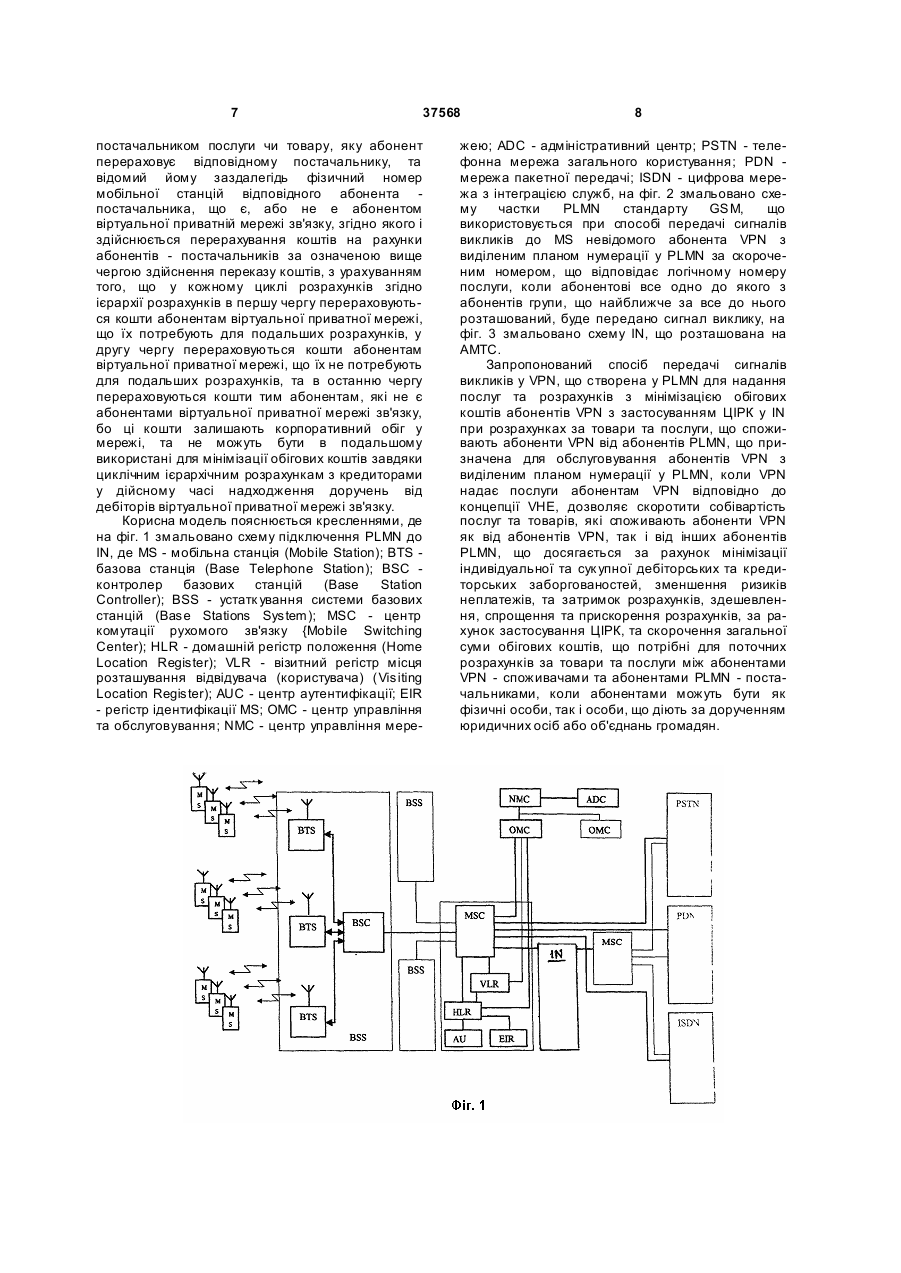

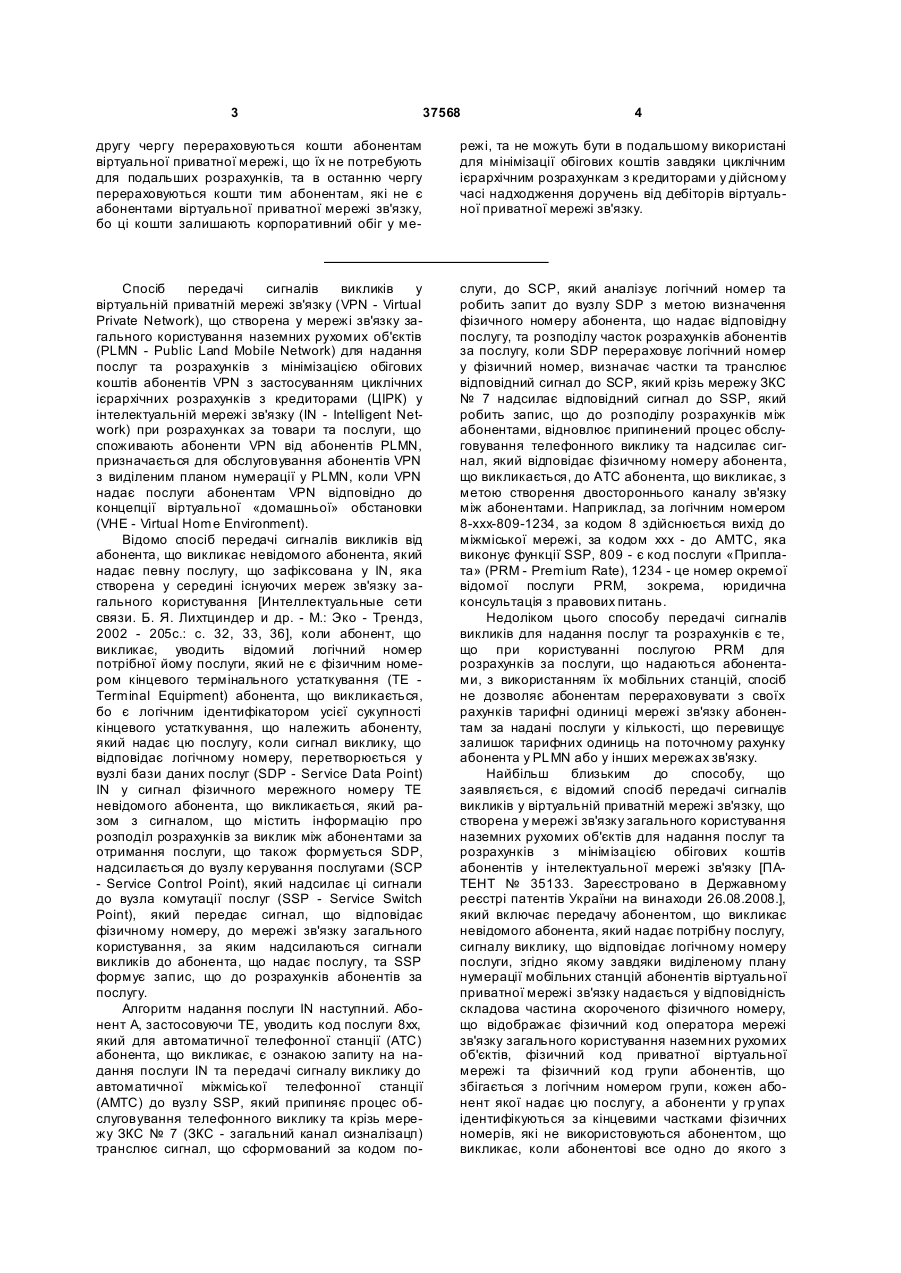

Спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів, для надання послуг та розрахунків з мінімізацією обігових коштів абонентів у інтелектуальній мережі зв'язку, який включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, коли згідно з цим логічним номером послуги завдяки виділеному плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номера, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, що збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у гр упах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно до якого з абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, коли у відповідності до повного фізичного мережного номера мобільної станції, що з'ясовується при з'єднанні з найближчим абонентом, мобільною станцією абонента, що викликає, формується сигнал, який, до того ж, містить частку, яка відповідає логічному номеру послуги суспільного розрахункового центру інтелектуальної мережі зв'язку, що керує устаткуванням обліку рахунків абонентів оператора мережі зв'язку загального користування наземних рухомих об'єктів, у якому тимчасово припиняється обслуговування сигналів викликів, що надходять за номерами мобільних станцій абонентів, від яких до того часу не надходило сигналів викликів для подаль 2 (19) 1 3 37568 4 другу чергу перераховуються кошти абонентам віртуальної приватної мережі, що їх не потребують для подальших розрахунків, та в останню чергу перераховуються кошти тим абонентам, які не є абонентами віртуальної приватної мережі зв'язку, бо ці кошти залишають корпоративний обіг у ме режі, та не можуть бути в подальшому використані для мінімізації обігових коштів завдяки циклічним ієрархічним розрахункам з кредиторами у дійсному часі надходження доручень від дебіторів віртуальної приватної мережі зв'язку. Спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку (VPN - Virtual Private Network), що створена у мережі зв'язку загального користування наземних рухомих об'єктів (PLMN - Public Land Mobile Network) для надання послуг та розрахунків з мінімізацією обігових коштів абонентів VPN з застосуванням циклічних ієрархічних розрахунків з кредиторами (ЦІРК) у інтелектуальній мережі зв'язку (IN - Intelligent Network) при розрахунках за товари та послуги, що споживають абоненти VPN від абонентів PLMN, призначається для обслуговування абонентів VPN з виділеним планом нумерації у PLMN, коли VPN надає послуги абонентам VPN відповідно до концепції віртуальної «домашньої» обстановки (VHE - Virtual Home Environment). Відомо спосіб передачі сигналів викликів від абонента, що викликає невідомого абонента, який надає певну послугу, що зафіксована у IN, яка створена у середині існуючих мереж зв'язку загального користування [Интеллектуальные сети связи. Б. Я. Лихтциндер и др. - М.: Эко - Трендз, 2002 - 205с.: с. 32, 33, 36], коли абонент, що викликає, уводить відомий логічний номер потрібної йому послуги, який не є фізичним номером кінцевого термінального устаткування (ТЕ Terminal Equipment) абонента, що викликається, бо є логічним ідентифікатором усієї сукупності кінцевого устаткування, що належить абоненту, який надає цю послугу, коли сигнал виклику, що відповідає логічному номеру, перетворюється у вузлі бази даних послуг (SDP - Service Data Point) IN у сигнал фізичного мережного номеру ТЕ невідомого абонента, що викликається, який разом з сигналом, що містить інформацію про розподіл розрахунків за виклик між абонентами за отримання послуги, що також формується SDP, надсилається до вузлу керування послугами (SCP - Service Control Point), який надсилає ці сигнали до вузла комутації послуг (SSP - Service Switch Point), який передає сигнал, що відповідає фізичному номеру, до мережі зв'язку загального користування, за яким надсилаються сигнали викликів до абонента, що надає послугу, та SSP формує запис, що до розрахунків абонентів за послугу. Алгоритм надання послуги IN наступний. Абонент А, застосовуючи ТЕ, уводить код послуги 8хх, який для автоматичної телефонної станції (АТС) абонента, що викликає, є ознакою запиту на надання послугиIN та передачі сигналу виклику до автоматичної міжміської телефонної станції (АМТС) до вузлу SSP, який припиняє процес обслуговування телефонного виклику та крізь мережу ЗКС № 7 (ЗКС - загальний канал сизналізацп) транслює сигнал, що сформований за кодом по слуги, до SCP, який аналізує логічний номер та робить запит до вузлу SDP з метою визначення фізичного номеру абонента, що надає відповідну послугу, та розподілу часток розрахунків абонентів за послугу, коли SDP перераховує логічний номер у фізичний номер, визначає частки та транслює відповідний сигнал до SCP, який крізь мережу ЗКС № 7 надсилає відповідний сигнал до SSP, який робить запис, що до розподілу розрахунків між абонентами, відновлює припинений процес обслуговування телефонного виклику та надсилає сигнал, який відповідає фізичному номеру абонента, що викликається, до АТС абонента, що викликає, з метою створення двостороннього каналу зв'язку між абонентами. Наприклад, за логічним номером 8-ххх-809-1234, за кодом 8 здійснюється вихід до міжміської мережі, за кодом ххх - до АМТС, яка виконує функції SSP, 809 - є код послуги «Приплата» (PRM - Premium Rate), 1234 - це номер окремої відомої послуги PRM, зокрема, юридична консультація з правових питань. Недоліком цього способу передачі сигналів викликів для надання послуг та розрахунків є те, що при користуванні послугою PRM для розрахунків за послуги, що надаються абонентами, з використанням їх мобільних станцій, спосіб не дозволяє абонентам перераховувати з своїх рахунків тарифні одиниці мережі зв'язку абонентам за надані послуги у кількості, що перевищує залишок тарифних одиниць на поточному рахунку абонента у PL MN або у інших мережах зв'язку. Найбільш близьким до способу, що заявляється, є відомий спосіб передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для надання послуг та розрахунків з мінімізацією обігових коштів абонентів у інтелектуальної мережі зв'язку [ПАТЕНТ № 35133. Зареєстровано в Державному реєстрі патентів України на винаходи 26.08.2008.], який включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, згідно якому завдяки виділеному плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номеру, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, що збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у гр упах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно до якого з 5 37568 абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, коли у відповідності до повного фізичного мережного номеру мобільної станції, що з'ясовується при з'єднанні з найближчим абонентом, мобільною станцією абонента, що викликає, формується сигнал, який, до того ж, містить частку, яка відповідає логічному номеру послуги суспільного розрахункового центру інтелектуальної мережі зв'язку, що керує устаткуванням обліку рахунків абонентів оператора мережі зв'язку загального користування наземних рухомих об'єктів, у якому тимчасово припиняється обслуговування сигналів викликів, що надходять за номерами мобільних станцій абонентів, від яких до того часу не надходило сигналів викликів для подальшого перерахування коштів у сумах, що перевищують залишки коштів на їх рахунках, а першочергово розрахунковим центром перерахування здійснюється від абонентів - дебіторів абонентам - кредиторам, яким кошти потрібні для подальших розрахунків з їх кредиторами, у сумах які перевищують залишки коштів на їх рахунках, та не перевищують сум заборгованостей їх дебіторів, завдяки чому абонент здійснює переказ коштів у обсязі, що перевищує залишок коштів на його рахунку на суму, яка складається з узгоджених з його дебіторами сум надходжень майбутніх періодів, що зараховуються у час переказу, у разі якщо дебітори, в свою чергу, переказують кошти за рахунок своїх коштів та коштів своїх дебіторів і т. д. в усіх замкнених розрахункових ланцюгах, коли кожен абонент водночас є останньою та першою ланкою в усіх ланцюгах розрахунків, що замкнені повз нього, та абонентам, що вже не мають потреби у поточних розрахунках, кошти від їх дебіторів, що ще залишилися після усіх розрахунків, зараховуються в останню чергу. Спосіб передачі сигналів викликів у VPN, що створена у PLMN для надання послуг та розрахунків з мінімізацією обігових коштів абонентів у IN, не дозволяє абонентам VPN перераховувати абонентам PLMN, що не є абонентами VPN, з своїх рахунків тарифні одиниці мережі зв'язку у кількості, що перевищує залишок тарифних одиниць на рахунку за товари та послуги, що споживають абоненти VPN від абонентів PLMN. В основу корисної моделі покладено завдання забезпечення можливості абонентам VPN при безготівкових розрахунків за товари та послуги, що надаються абонентам VPN абонентами PLMN, навіть якщо вони не є абонентами VPN, з використанням їх мобільних станцій, перераховувати, використовуючи ЦІРК у IN, з своїх рахунків тарифні одиниці мережі зв'язку абонентам PLMN за товари та послуги у кількості, що перевищує залишок тарифних одиниць на їх рахунках у PLMN. Такий технічний результат може бути досягнутий, якщо у способі передачі сигналів викликів у віртуальній приватній мережі зв'язку, що створена у мережі зв'язку загального користування наземних рухомих об'єктів для надання послуг та розрахунків з мінімізацією обігових коштів абонентів у інтелектуальної мережі зв'язку, який 6 включає передачу абонентом, що викликає невідомого абонента, який надає потрібну послугу, сигналу виклику, що відповідає логічному номеру послуги, коли згідно цього логічного номеру послуги завдяки виділеного плану нумерації мобільних станцій абонентів віртуальної приватної мережі зв'язку надається у відповідність складова частина скороченого фізичного номеру, що відображає фізичний код оператора мережі зв'язку загального користування наземних рухомих об'єктів, фізичний код приватної віртуальної мережі та фізичний код групи абонентів, що збігається з логічним номером групи, кожен абонент якої надає цю послугу, а абоненти у групах ідентифікуються за кінцевими частками фізичних номерів, які не використовуються абонентом, що викликає, коли абонентові все одно до якого з абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, коли у відповідності до повного фізичного мережного номеру мобільної станції, що з'ясовується при з'єднанні з найближчим абонентом, мобільною станцією абонента, що викликає, формується сигнал, який, до того ж, містить частку, яка відповідає логічному номеру послуги суспільного розрахункового центру інтелектуальної мережі зв'язку, що керує устаткуванням обліку рахунків абонентів оператора мережі зв'язку загального користування наземних рухомих об'єктів, у якому тимчасово припиняється обслуговування сигналів викликів, що надходять за номерами мобільних станцій абонентів, від яких до того часу не надходило сигналів викликів для подальшого перераховування коштів у сумах, що перевищують залишки коштів на їх рахунках, а першочергово розрахунковим центром перерахування здійснюється від абонентів - дебіторів абонентам - кредиторам, яким кошти потрібні для подальших розрахунків з їх кредиторами, у сумах які перевищують залишки коштів на їх рахунках, та не перевищують сум заборгованостей їх дебіторів, завдяки чому абонент здійснює переказ коштів у обсязі, що перевищує залишок коштів на його рахунку на суму, яка складається з узгоджених з його дебіторами сум надходжень майбутніх періодів, що зараховуються у час переказу, у разі якщо дебітори, в свою чергу, переказують кошти за рахунок своїх коштів та коштів своїх дебіторів і т. д. в усі х замкнених розрахункових ланцюгах, коли кожен абонент водночас є останньою та першою ланкою в усі х ланцюгах розрахунків, що замкнені повз нього, та абонентам, що вже не мають потреби у поточних розрахунках, кошти від їх дебіторів, що ще залишилися після усіх розрахунків, зараховуються в останню чергу, який відрізняється тим, що абонент, який здійснює перераховування коштів за послуги та товари, які він споживає, окрім тих, що йому надаються завдяки з'єднань за логічними номерами послуг з використанням віртуальної приватної мережі зв'язку, до якої він належить, надсилає сигнали викликів до суспільного розрахункового центру інтелектуальної мережі зв'язку, кожний з яких, у відповідності до окремої операції, що до розрахунку з окремим постачальником, містить у своєму складі повідомлення про суму, що узгоджена з 7 37568 постачальником послуги чи товару, яку абонент перераховує відповідному постачальнику, та відомий йому заздалегідь фізичний номер мобільної станцій відповідного абонента постачальника, що є, або не е абонентом віртуальної приватній мережі зв'язку, згідно якого і здійснюється перерахування коштів на рахунки абонентів - постачальників за означеною вище чергою здійснення переказу коштів, з урахуванням того, що у кожному циклі розрахунків згідно ієрархії розрахунків в першу чергу перераховуються кошти абонентам віртуальної приватної мережі, що їх потребують для подальших розрахунків, у другу чергу перераховуються кошти абонентам віртуальної приватної мережі, що їх не потребують для подальших розрахунків, та в останню чергу перераховуються кошти тим абонентам, які не є абонентами віртуальної приватної мережі зв'язку, бо ці кошти залишають корпоративний обіг у мережі, та не можуть бути в подальшому використані для мінімізації обігових коштів завдяки циклічним ієрархічним розрахункам з кредиторами у дійсному часі надходження доручень від дебіторів віртуальної приватної мережі зв'язку. Корисна модель пояснюється кресленнями, де на фіг. 1 змальовано схему підключення PLMN до IN, де MS - мобільна станція (Mobile Station); BTS базова станція (Base Telephone Station); BSC контролер базових станцій (Base Station Controller); BSS - устатк ування системи базових станцій (Base Stations System); MSC - центр комутації рухомого зв'язку {Mobile Switching Center); HLR - домашній регістр положення (Home Location Register); VLR - візитний регістр місця розташування відвідувача (користувача) (Visiting Location Register); AUC - центр аутентифікації; EIR - регістр ідентифікації MS; OMC - центр управління та обслуговування; NMC - центр управління мере 8 жею; ADC - адміністративний центр; PSTN - телефонна мережа загального користування; PDN мережа пакетної передачі; ISDN - цифрова мережа з інтеграцією служб, на фіг. 2 змальовано схему частки PLMN стандарту GSM, що використовується при способі передачі сигналів викликів до MS невідомого абонента VPN з виділеним планом нумерації у PLMN за скороченим номером, що відповідає логічному номеру послуги, коли абонентові все одно до якого з абонентів групи, що найближче за все до нього розташований, буде передано сигнал виклику, на фіг. 3 змальовано схему IN, що розташована на АМТС. Запропонований спосіб передачі сигналів викликів у VPN, що створена у PLMN для надання послуг та розрахунків з мінімізацією обігових коштів абонентів VPN з застосуванням ЦІРК у IN при розрахунках за товари та послуги, що споживають абоненти VPN від абонентів PLMN, що призначена для обслуговування абонентів VPN з виділеним планом нумерації у PLMN, коли VPN надає послуги абонентам VPN відповідно до концепції VHE, дозволяє скоротити собівартість послуг та товарів, які споживають абоненти VPN як від абонентів VPN, так і від інших абонентів PLMN, що досягається за рахунок мінімізації індивідуальної та сук упної дебіторських та кредиторських заборгованостей, зменшення ризиків неплатежів, та затримок розрахунків, здешевлення, спрощення та прискорення розрахунків, за рахунок застосування ЦІРК, та скорочення загальної суми обігових коштів, що потрібні для поточних розрахунків за товари та послуги між абонентами VPN - споживачами та абонентами PLMN - постачальниками, коли абонентами можуть бути як фізичні особи, так і особи, що діють за дорученням юридичних осіб або об'єднань громадян. 9 Комп’ютерна в ерстка Д. Шев ерун 37568 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
