Кукурудзозбиральна машина

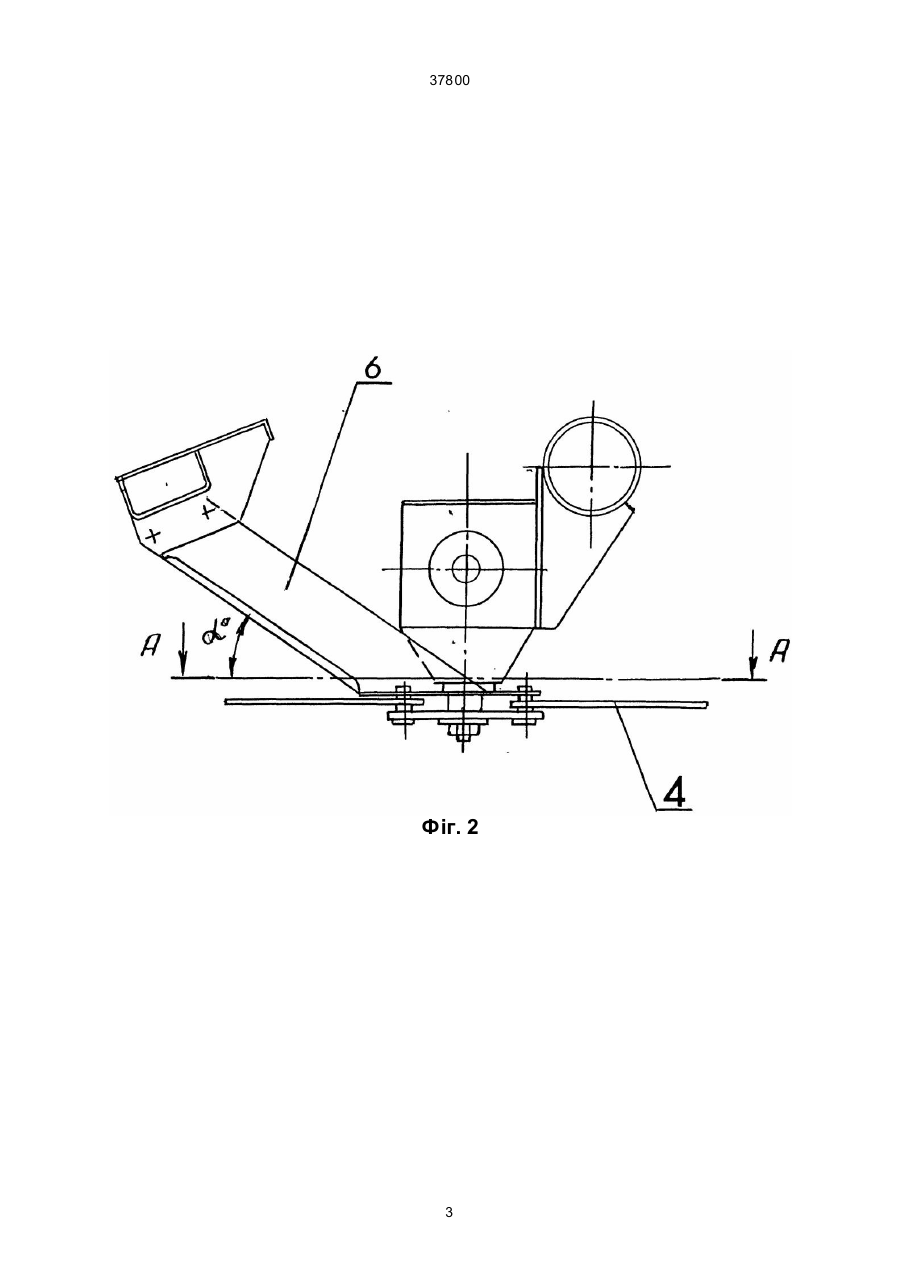

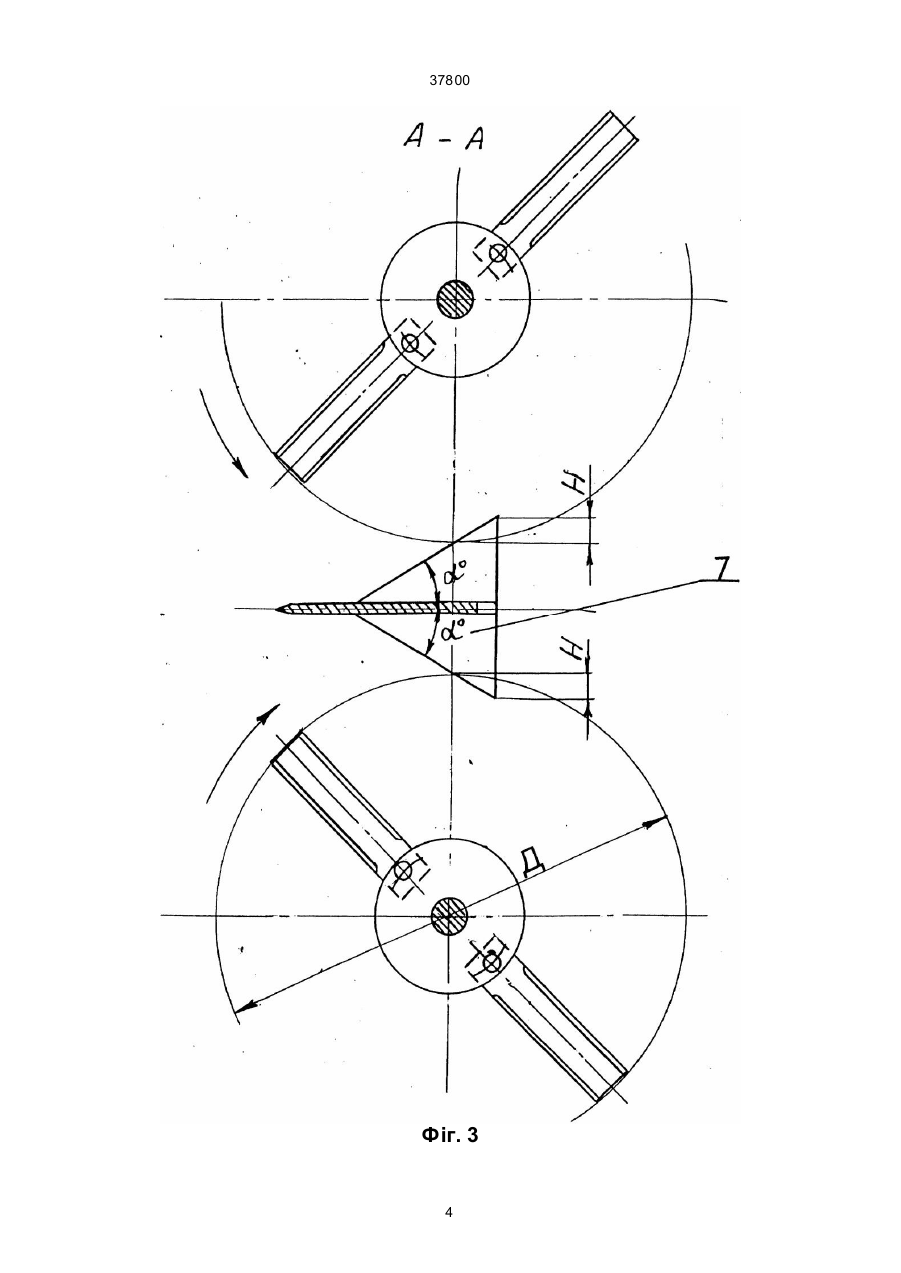

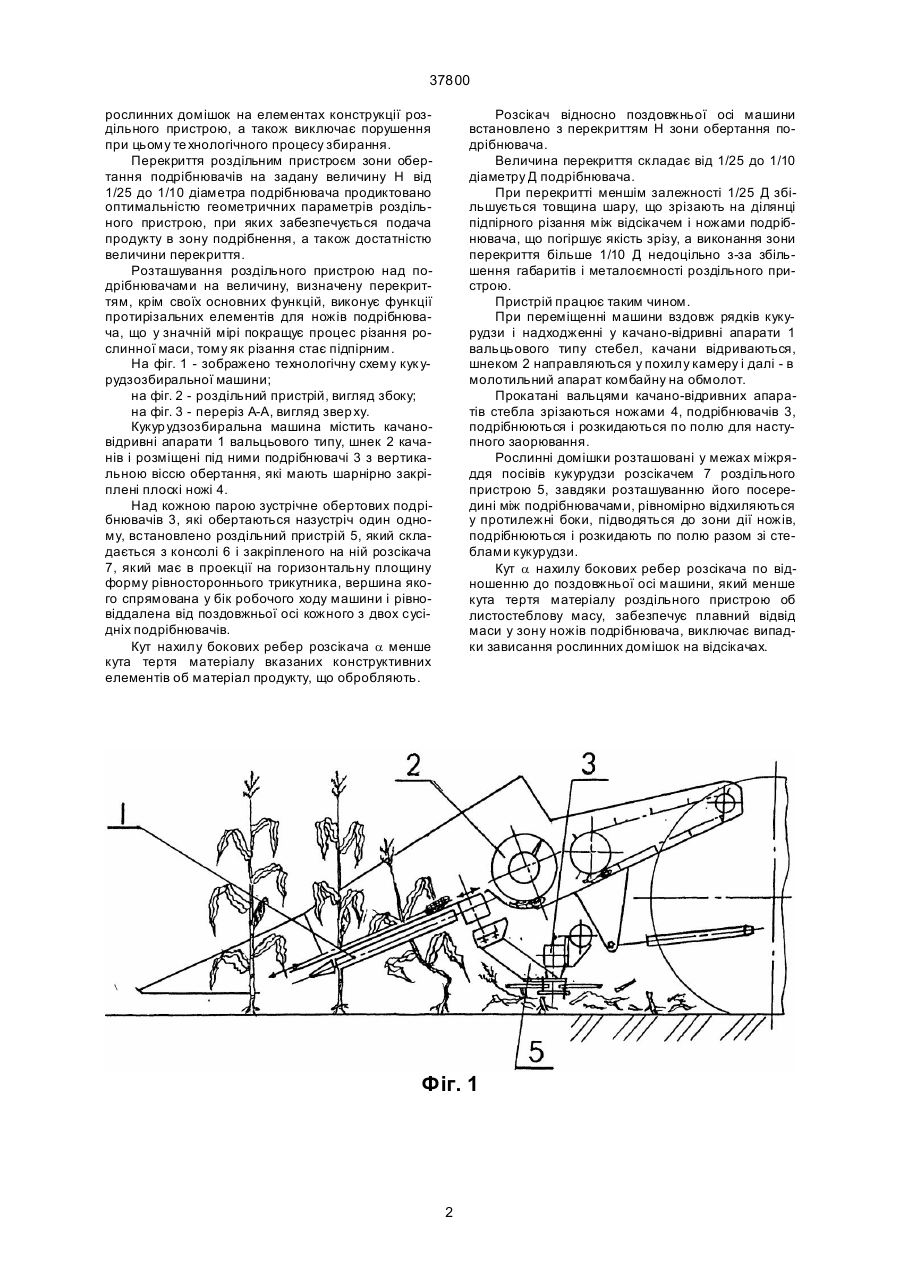

1. Кукур удзозбиральна машина, що містить у собі качановідривні апарати, шнек качанів і розміщені під ними подрібнювачі з вертикальною віссю обертання, яка відрізняється тим, що над кожною парою подрібнювачів, які обертаються назустріч один одному, встановлено роздільний пристрій, який складається з консолі і закріпленого на ній 37800 рослинних домішок на елементах конструкції роздільного пристрою, а також виключає порушення при цьому те хнологічного процесу збирання. Перекриття роздільним пристроєм зони обертання подрібнювачів на задану величину Н від 1/25 до 1/10 діаметра подрібнювача продиктовано оптимальністю геометричних параметрів роздільного пристрою, при яких забезпечується подача продукту в зону подрібнення, а також достатністю величини перекриття. Розташування роздільного пристрою над подрібнювачами на величину, визначену перекриттям, крім своїх основних функцій, виконує функції протирізальних елементів для ножів подрібнювача, що у значній мірі покращує процес різання рослинної маси, тому як різання стає підпірним. На фіг. 1 - зображено технологічну схему кук урудзозбиральної машини; на фіг. 2 - роздільний пристрій, вигляд збоку; на фіг. 3 - переріз А-А, вигляд звер ху. Кукур удзозбиральна машина містить качановідривні апарати 1 вальцьового типу, шнек 2 качанів і розміщені під ними подрібнювачі 3 з вертикальною віссю обертання, які мають шарнірно закріплені плоскі ножі 4. Над кожною парою зустрічне обертових подрібнювачів 3, які обертаються назустріч один одному, встановлено роздільний пристрій 5, який складається з консолі 6 і закріпленого на ній розсікача 7, який має в проекції на горизонтальну площину форму рівностороннього трикутника, вершина якого спрямована у бік робочого ходу машини і рівновіддалена від поздовжньої осі кожного з двох сусідніх подрібнювачів. Кут нахилу бокових ребер розсікача a менше кута тертя матеріалу вказаних конструктивних елементів об матеріал продукту, що обробляють. Розсікач відносно поздовжньої осі машини встановлено з перекриттям Н зони обертання подрібнювача. Величина перекриття складає від 1/25 до 1/10 діаметру Д подрібнювача. При перекритті меншім залежності 1/25 Д збільшується товщина шару, що зрізають на ділянці підпірного різання між відсікачем і ножами подрібнювача, що погіршує якість зрізу, а виконання зони перекриття більше 1/10 Д недоцільно з-за збільшення габаритів і металоємності роздільного пристрою. Пристрій працює таким чином. При переміщенні машини вздовж рядків кукурудзи і надходженні у качано-відривні апарати 1 вальцьового типу стебел, качани відриваються, шнеком 2 направляються у похилу камеру і далі - в молотильний апарат комбайну на обмолот. Прокатані вальцями качано-відривних апаратів стебла зрізаються ножами 4, подрібнювачів 3, подрібнюються і розкидаються по полю для наступного заорювання. Рослинні домішки розташовані у межах міжряддя посівів кукурудзи розсікачем 7 роздільного пристрою 5, завдяки розташуванню його посередині між подрібнювачами, рівномірно відхиляються у протилежні боки, підводяться до зони дії ножів, подрібнюються і розкидають по полю разом зі стеблами кукурудзи. Кут a нахилу бокових ребер розсікача по відношенню до поздовжньої осі машини, який менше кута тертя матеріалу роздільного пристрою об листостеблову масу, забезпечує плавний відвід маси у зону ножів подрібнювача, виключає випадки зависання рослинних домішок на відсікачах. Фіг. 1 2 37800 Фіг. 2 3 37800 Фіг. 3 4 37800 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
