Закупорювальний пристрій

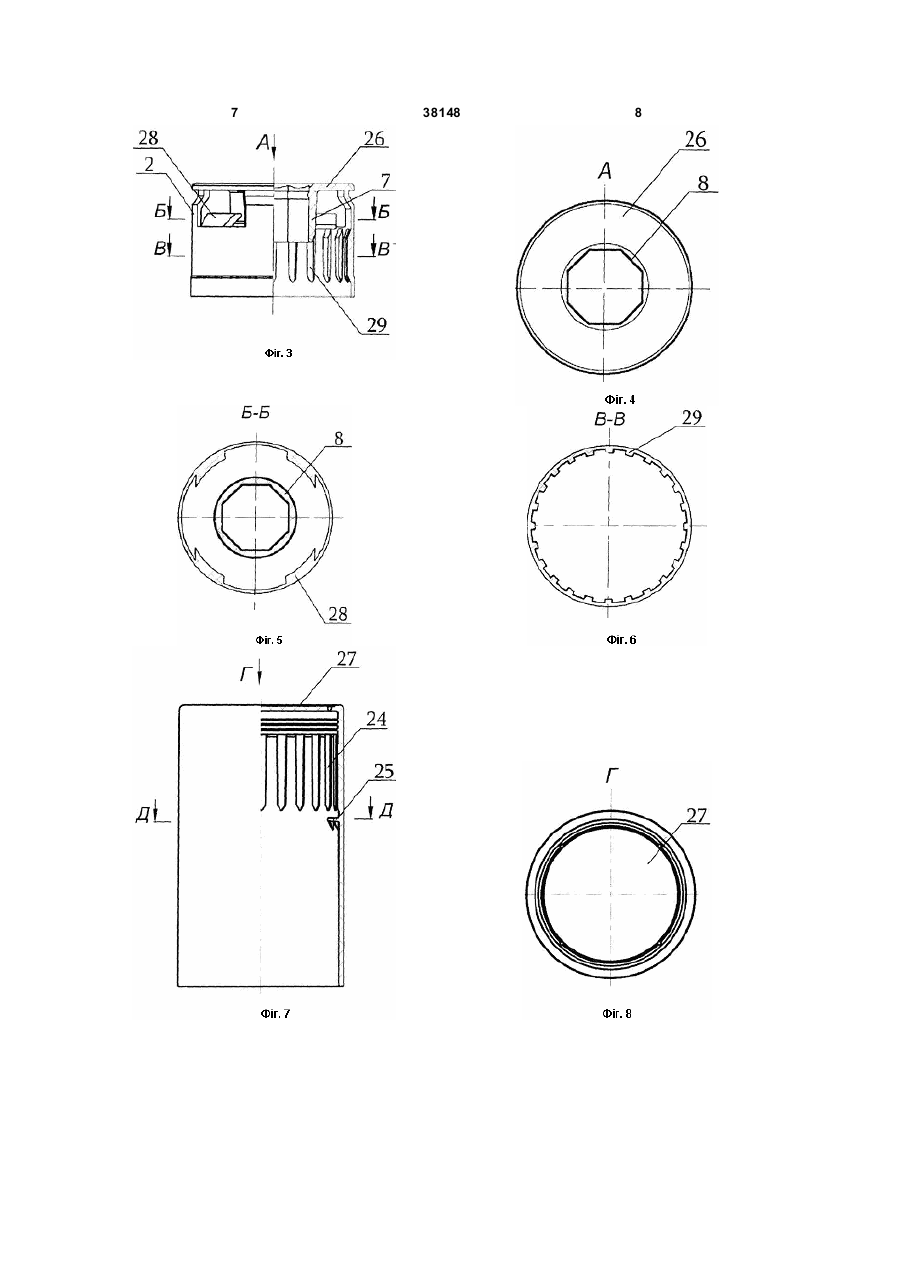

1. Закупорювальний пристрій, що містить зовнішній циліндричний корпус з упорами на внутрішній поверхні, надітий на посадковий корпус, що включає збірний висувний дозатор і нижній корпус, нерухомо зафіксований на горлечку посудини за допомогою упорів, одноходовий клапан з кулькою та сідлом, збірний висувний дозатор, що складається з підйомника й виливного елемента, що має ребра, які утворюють уловлювач кульки одноходового клапана в положенні закупорювального пристрою "відкрито", кришку, що має гвинтову нарізку на внутрішній циліндричній поверхні й упори на зовнішній циліндричній поверхні для взаємодії з упорами зовнішнього циліндричного корпусу, порожній циліндричний ковпачок із центральним наливним отвором і розташованими на його зовнішній поверхні кільцями обтюрації для забезпечення герметичності посадки в горлечко посудини, причому в положенні закупорювального пристрою "закрито" виливний елемент збірного висувного дозатора закритий за допомогою замикаючого U 2 38148 1 3 38148 4 Завданням створення корисної моделі є за- на Фіг.3 - загальний вигляд з розрізом нижбезпечення захисту споживача від підміни рідини, нього корпуса 2; що міститься в посудині, шля хом запобігання по- на Фіг.4 - вигляд А (зверху) нижнього корпуса вторного наливання рідини в посудину при одно2 на Фіг.3; часному підвищення ступеня герметичності за- на Фіг.5 - розріз Б-Б на Фіг.3; криття посудини й підвищення зручності її - на Фіг.6-розріз В-В на Фіг.3; експлуатації. - на Фіг.7 - загальний вигляд з розрізом зовніЗазначений технічний результат досягається шнього циліндричного корпуса 1; за рахунок того, що закупорюючий пристрій міс- на Фіг.8 - вигляд Г (зверху) зовнішнього цилітить зовнішній циліндричний корпус з упорами на ндричного корпуса 1 на Фіг.7; внутрішній поверхні, надітий на посадковий кор- на Фіг.9 - розріз Д-Д на Фіг.7 пус, що включає збірний висувний дозатор і нижній - на Фіг.10 - загальний вигляд з розрізом кришкорпус, нерухомо зафіксований на горлечку посуки 22 ; дини за допомогою упорів, одноходовий клапан з - на Фіг.11 - вигляд Е (зверху) кришки 22 на кулькою й сідлом, збірний висувний дозатор, що Фіг.10; складається з підйомника й виливного елемента, - на Фіг.12 - загальний вигляд підйомника 4 з що має ребра, які утворюють уловлювач кульки розрізом збірного висувного дозатора; одноходового клапана в положенні закупорюючого - на Фіг.13 - вигляд Ж (зверху) підйомника 4 пристрою «відкрито», кришку, що має гвинтову збірні висувні дозатори на Фіг.12; нарізку на внутрішній циліндричній поверхні й упо- на Фіг.14 - вигляд 3 (знизу) підйомника 4 збіри на зовнішній циліндричній поверхні для взаєрні висувні дозатори на Фіг.12; модії з упорами зовнішнього циліндричного корпу- на Фіг.15 - загальний вигляд з розрізом ковса, порожній циліндричний ковпачок із пачка 17; центральним наливним отвором і розташованими - на Фіг.16 - загальний вигляд з розрізом вилина його зовнішній поверхні кільцями обтюрації для вного елемента 3 збірного висувного дозатора. забезпечення герметичності посадки в горлечко Запропонований закупорюючий пристрій міспосудини, причому в положенні закупорюючого тить зовнішній циліндричний корпус 1, надітий на пристрою «закритий» виливний елемент збірного посадковий корпус, що включає збірний висувний висувного дозатора закритий за допомогою замидозатор і нижній корпус 2 (див. Фіг.1 , 2). каючого елемента, що має кільцеве опорне плече, Збірний висувний дозатор складається з вилиз'єднане гнучким плечем з торцем кришки, при вного елемента 3 і підйомника 4. Виливний елецьому нижній корпус має зливальну трубку, вн утмент 3 оснащений ребрами 5, що утворюють улорішня поверхня якої виконана у вигляді багатовлювач кульки 6 у положенні закупорюючого гранника, а нижня частина підйомника збірного пристрою «відкрито» (див. Фіг.2). висувного дозатора має форму порожнього багаНижній корпус 2 має зливальну трубку 7, внуттогранника, розташованого з можливістю взаєморішня поверхня якої виконана у вигляді багатодії з коаксіально розташованим йому багатогрангранника 8 (див. Фіг.3, 4). ником зливальної трубки нижнього корпуса, торець Нижня частина підйомника 4 має форму поронижньої частини порожнього багатогранника збіржнього багатогранника 9 (див. Фіг.12, 14), що взаного висувного дозатора оснащений пробкою, ємодіє з коаксіальним йому багатогранником 8 приєднаної до нього за допомогою перемичок, зливальної трубки 7 нижнього корпусу 2 (див. верхня частина підйомника збірного висувного Фіг.1, 2). Торець нижньої частини порожнього бадозатора має форму фігурного фланця з упорами гатогранника 9 підйомника 4 збірного висувного для взаємодії з упорами виливного елемента збірдозатора оснащений пробкою 10, з'єднаною з торного висувного дозатора й гвинтовою нарізкою цем нижньої частини порожнього багатогранника 9 кришки, а верхній торець зазначеного порожнього дозатора перемичками 11 (див. Фіг.1, 2, 12). багатогранника в місці сполучення з фігурним Верхня частина підйомника 4 має форму фігуфланцем підйомника утворює сідло зазначеного рного фланця 12 з упорами 13, які шляхом взаєодноходового клапана, в середину зазначеного модії з упорами 14 виливного елемента 3 збірного порожнього циліндричного ковпачка вставлена висувного дозатора надійно з'єднують виливний зливна трубка, у яку, у свою чергу, з можливістю елемент 3 і підйомник 4 збірного висувного дозавертикального переміщення вставлена нижня частора (див. Фіг.1, 2, 12). тина підйомника з пробкою, причому зовнішній Верхній торець порожнього багатогранника 9 у циліндричний корпус зафіксований на нижньому місці сполучення із фланцем 12 є сідлом 15 для корпусі за допомогою взаємодії своїх упорів й опокульки 6, що утворює з сідлом 15 одноходовий рної поверхні нижнього корпуса, а на торцевій поклапан, який перешкоджає зворотному наливанню верхні зовнішнього циліндричного корпуса виконарідини в посудину 16 (див. Фіг.2, 12). Ковпачок 17 ний точково приєднаний за своїм периметром виконаний порожнім циліндричним з центральним круглий контрольний люк. наливним отвором 18 (див. Фіг.2, 15). Корисна модель пояснюється графічним маКовпачок 17 має на своїй зовнішній циліндритеріалом, де: чній поверхні кільця обтюрації 19 для забезпечен- на Фіг.1 представлений загальний вигляд ня герметичності посадки в горлечко посудини 16. пристрою з розрізом у закритому стані; У внутрішню частину ковпачка 17 вставлена зли- на Фіг.2 - загальний вигляд пристрою з розрівальна трубка 7 нижнього корпуса 2, у яку, у свою зом у відкритому стані; чергу, з можливістю вертикального переміщення 5 38148 6 вставлена нижня частина підйомника 4 збірного Перед наливанням рідини повертають зовнішвисувного дозатора із пробкою 10 (див. Фіг.1, 2). ній циліндричний корпус 1, приводячи у взаємодію На зовнішній циліндричній поверхні фігурного упори 25 кришки 22 й упори 24 зовнішнього корпуфланця 12 виконані спеціальні упори 20 для взаєса 1. Відбувається поворот за гвинтовою нарізкою модії з гвинтовою нарізкою 21, виконаною на внут21 підйомника 4 збірного висувного дозатора на рішній циліндричній поверхні кришки 22 (див. упорах 20 і його підйом разом з виливним елеменФіг.10, 12, 13, 14). том 3. У результаті підйому виливний елемент 3 Кришка 22 оснащена на зовнішній циліндричвидавлює замикаючий елемент 30 кришки 22 і ній поверхні упорами 23 для взаємодії з упорами контрольний люк 27 зовнішнього циліндричного 24 зовнішнього корпуса 1, виконаними на його корпуса 1, руйн уючи точкові зв'язки контрольного внутрішній циліндричній поверхні (див. Фіг.7, 10). люка 27 з торцевою поверхнею зовнішнього циліЗовнішній циліндричний корпус 1 зафіксовандричного корпуса 1, відкриваючи виливний отвір ний на нижньому корпусі 2 за допомогою взаємодії 12. Пробка 10 звільняє центральний наливний упорів 25 зовнішнього циліндричного корпуса 1 й отвір 18 ковпачка 17. Одночасно відбувається виопорної поверхні 26 нижнього корпуса 2 (див. гин опорного плеча 32 і замикаючий елемент 30 Фіг.2, 3, 7). Це дозволяє забезпечити можливість відкидається убік, звільняючи вихід збірного висуобертання зовнішнього циліндричного корпуса 1 вного дозатора за межі торцевої поверхні зовнішщодо нижнього корпуса 2 і запобігає можливості нього циліндричного корпуса 1. зняття зовнішнього циліндричного корпуса 1 з поПотім нахиляють посудину 16, рухома кулька 6 судини 16. Торцева частина зовнішнього циліндпід дією сили ваги звільняє отвір порожнього багаричного корпуса 1 має круглий контрольний люк тогранника 9 підйомника 4 збірного висувного до27, точково скріплений по периметру з торцевою затора й попадає в пастку для кульки 6, утворену поверхнею зовнішнього циліндричного корпуса 1 ребрами 5. (див. Фіг.1, 7, 8). Рідина вільно витікає з посудини 16. Після заНижній корпус 2 нерухомо фіксується на горкінчення наливу рідини посудину 16 повертають у лечку посудини 16 за допомогою своїх упорів 28 й вертикальне положення. Кулька 6 перекриває 29 (див. Фіг.3, 5, 6). отвір у багатограннику 9 підйомника 4 збірного Виливний елемент 3 збірного висувного дозависувного дозатора, виключаючи повторний налив тора закритий за допомогою виконаного на торцерідини в посудину 16. вій поверхні кришки 22 замикаючого елемента 30, Зворотне обертання зовнішнього циліндричнощо має кільцеве опорне плече 31, з'єднане гнучго корпуса 1 опускає збірний висувний дозатор у ким плечем 32 з торцем кришки 22 (див. Фіг.1, 2, вихідне положення. Пробка 10 підйомника 4 збір10, 11), що дозволяє закривати й відкривати посуного висувного дозатора герметично закриває видину 16 багаторазово. ливний отвір 18 ковпачка 17, і посудина 16 надійно Закупорюючий пристрій працює наступним чизакрита. Потім вручну закривають замикаючий ном. елемент 30, запобігаючи потраплянню пилу усередину закупорюючого пристрою. 7 38148 8 9 Комп’ютерна в ерстка Г. Паяльніков 38148 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
