Затискний патрон

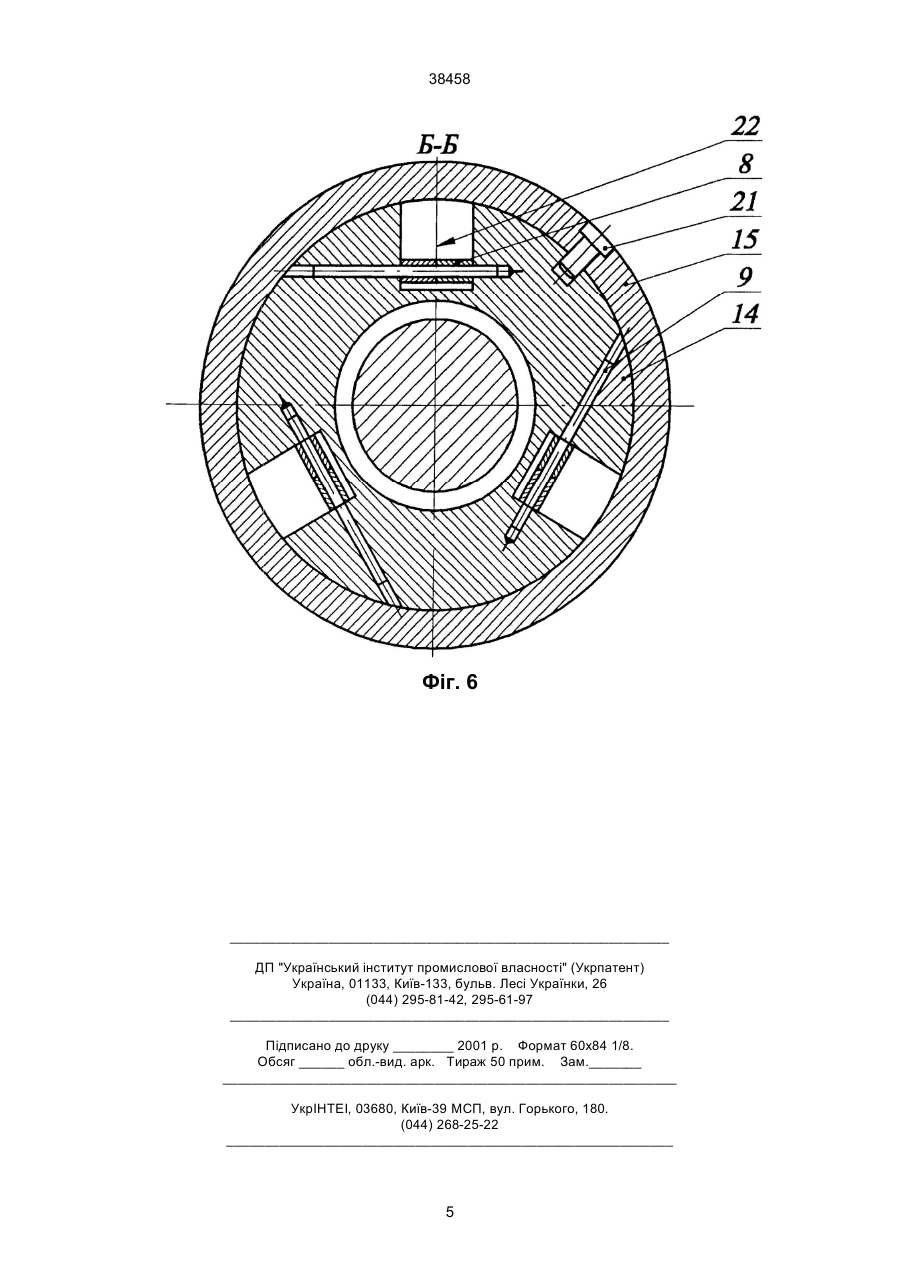

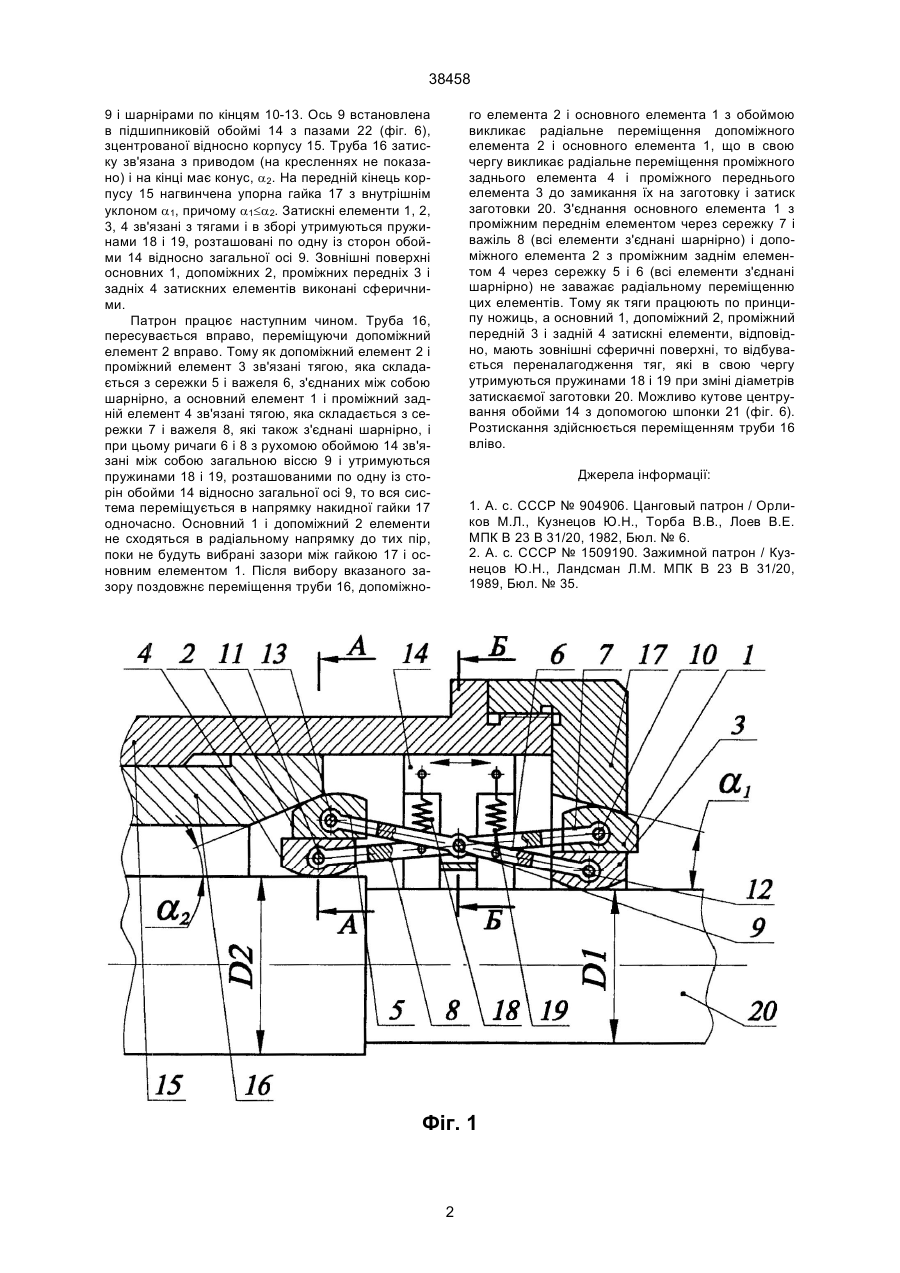

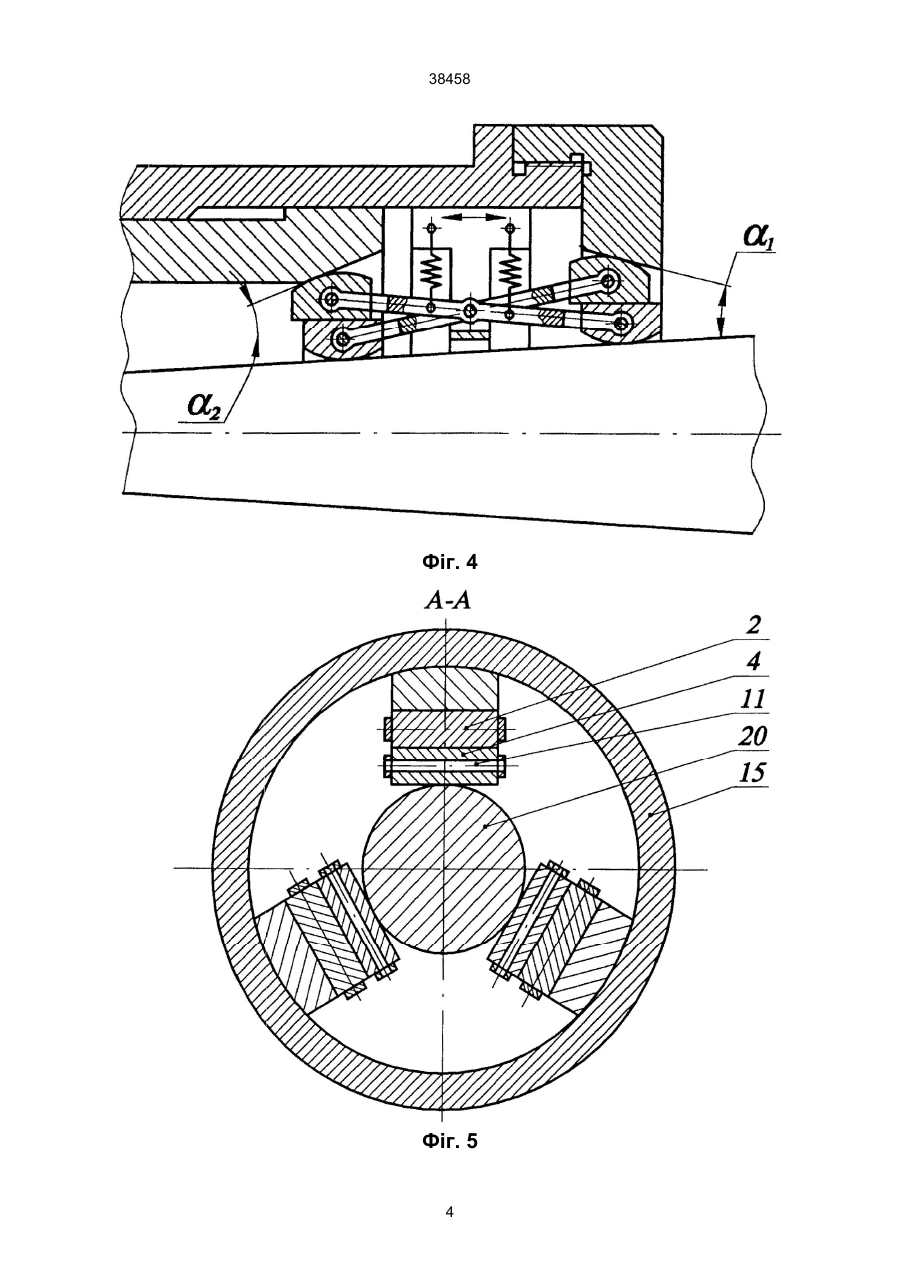

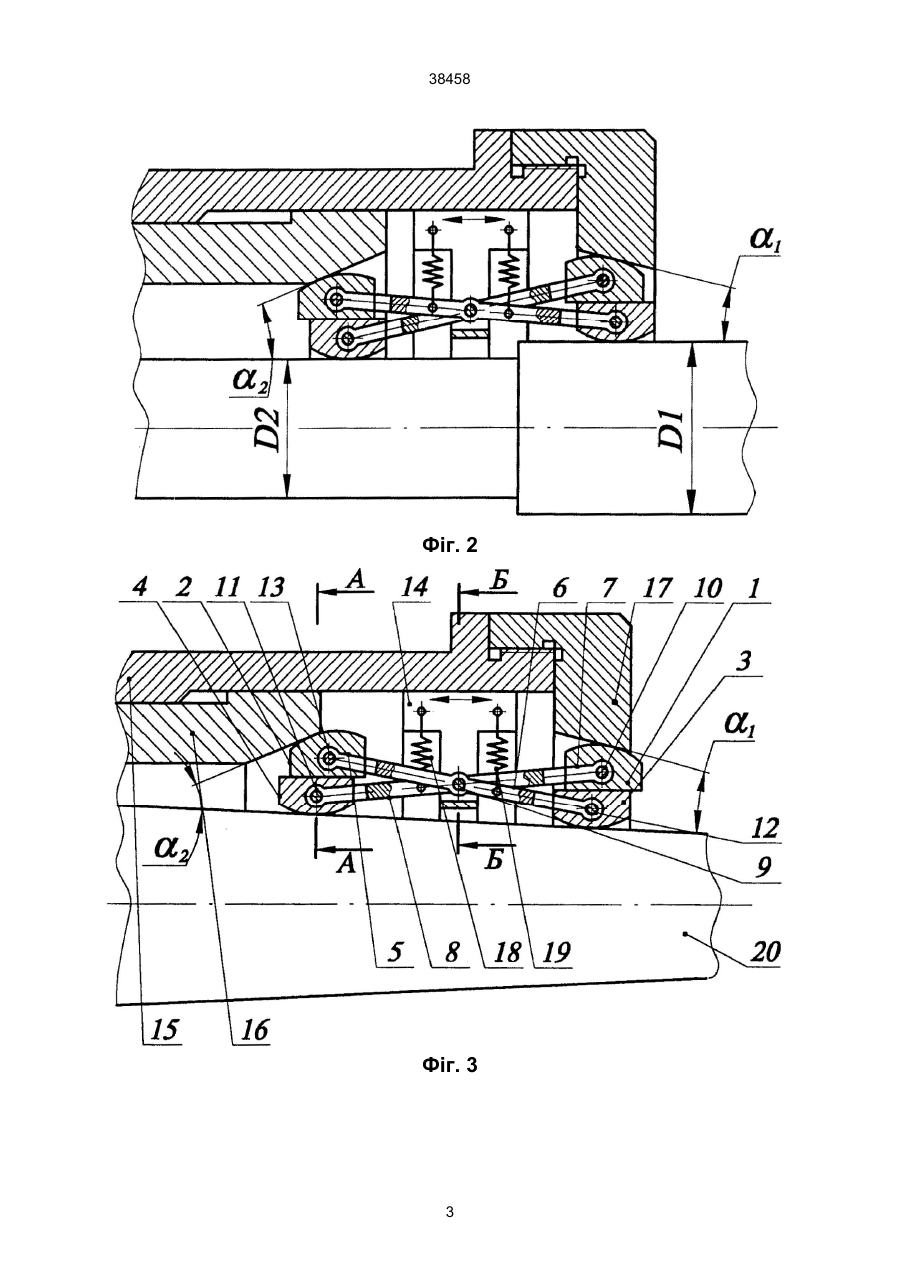

Затискний патрон, що має корпус, рухому центруючу обойму, основні, допоміжні і проміжні 38458 9 і шарнірами по кінцям 10-13. Ось 9 встановлена в підшипниковій обоймі 14 з пазами 22 (фіг. 6), зцентрованої відносно корпусу 15. Труба 16 затиску зв'язана з приводом (на кресленнях не показано) і на кінці має конус, a2. На передній кінець корпусу 15 нагвинчена упорна гайка 17 з внутрішнім уклоном a1, причому a1£a2. Затискні елементи 1, 2, 3, 4 зв'язані з тягами і в зборі утримуються пружинами 18 і 19, розташовані по одну із сторон обойми 14 відносно загальної осі 9. Зовнішні поверхні основних 1, допоміжних 2, проміжних передніх 3 і задніх 4 затискних елементів виконані сферичними. Патрон працює наступним чином. Труба 16, пересувається вправо, переміщуючи допоміжний елемент 2 вправо. Тому як допоміжний елемент 2 і проміжний елемент 3 зв'язані тягою, яка складається з сережки 5 і важеля 6, з'єднаних між собою шарнірно, а основний елемент 1 і проміжний задній елемент 4 зв'язані тягою, яка складається з сережки 7 і важеля 8, які також з'єднані шарнірно, і при цьому ричаги 6 і 8 з рухомою обоймою 14 зв'язані між собою загальною віссю 9 і утримуються пружинами 18 і 19, розташованими по одну із сторін обойми 14 відносно загальної осі 9, то вся система переміщується в напрямку накидної гайки 17 одночасно. Основний 1 і допоміжний 2 елементи не сходяться в радіальному напрямку до тих пір, поки не будуть вибрані зазори між гайкою 17 і основним елементом 1. Після вибору вказаного зазору поздовжнє переміщення труби 16, допоміжно го елемента 2 і основного елемента 1 з обоймою викликає радіальне переміщення допоміжного елемента 2 і основного елемента 1, що в свою чергу викликає радіальне переміщення проміжного заднього елемента 4 і проміжного переднього елемента 3 до замикання їх на заготовку і затиск заготовки 20. З'єднання основного елемента 1 з проміжним переднім елементом через сережку 7 і важіль 8 (всі елементи з'єднані шарнірно) і допоміжного елемента 2 з проміжним заднім елементом 4 через сережку 5 і 6 (всі елементи з'єднані шарнірно) не заважає радіальному переміщенню цих елементів. Тому як тяги працюють по принципу ножиць, а основний 1, допоміжний 2, проміжний передній 3 і задній 4 затискні елементи, відповідно, мають зовнішні сферичні поверхні, то відбувається переналагодження тяг, які в свою чергу утримуються пружинами 18 і 19 при зміні діаметрів затискаємої заготовки 20. Можливо кутове центрування обойми 14 з допомогою шпонки 21 (фіг. 6). Розтискання здійснюється переміщенням труби 16 вліво. Джерела інформації: 1. А. с. СССР № 904906. Цанговый патрон / Орликов М.Л., Кузнецов Ю.Н., Торба В.В., Лоев В.Е. МПК В 23 В 31/20, 1982, Бюл. № 6. 2. А. с. СССР № 1509190. Зажимной патрон / Кузнецов Ю.Н., Ландсман Л.М. МПК В 23 В 31/20, 1989, Бюл. № 35. Фіг. 1 2 38458 Фіг. 2 Фіг. 3 3 38458 Фіг. 4 Фіг. 5 4 38458 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
